安规基础知识(四 标准体系)

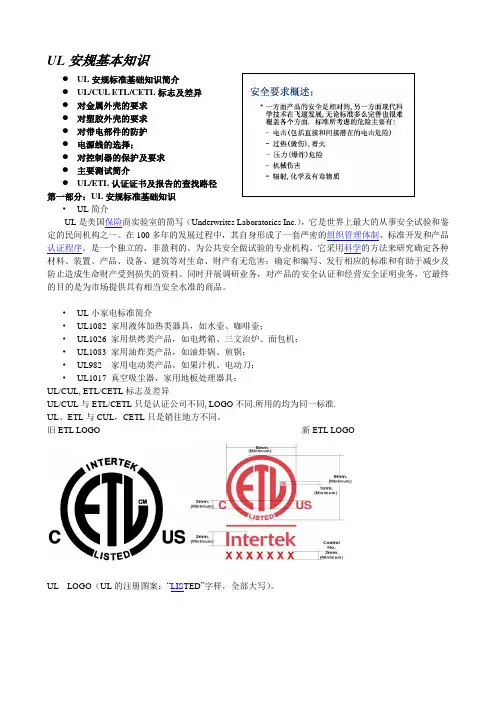

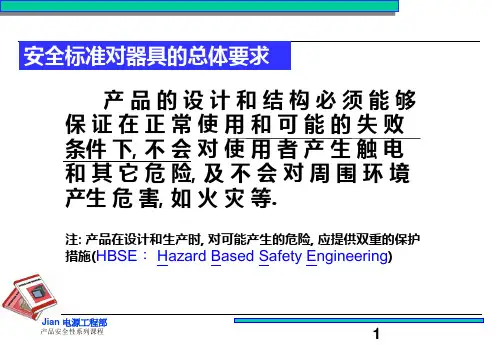

UL 安规基本知识● UL 安规标准基础知识简介● UL/CUL ETL/CETL 标志及差异 ● 对金属外壳的要求 ● 对塑胶外壳的要求 ● 对带电部件的防护 ● 电源线的选择；● 对控制器的保护及要求 ● 主要测试简介● UL/ETL 认证证书及报告的查找路径 第一部分：UL 安规标准基础知识• UL 简介UL 是美国保险商实验室的简写（Underwrites Laboratories Inc.），它是世界上最大的从事安全试验和鉴定的民间机构之一。

在100多年的发展过程中，其自身形成了一套严密的组织管理体制、标准开发和产品认证程序。

是一个独立的、非盈利的、为公共安全做试验的专业机构。

它采用科学的方法来研究确定各种材料、装置、产品、设备、建筑等对生命、财产有无危害；确定和编写、发行相应的标准和有助于减少及防止造成生命财产受到损失的资料。

同时开展调研业务，对产品的安全认证和经营安全证明业务，它最终的目的是为市场提供具有相当安全水准的商品。

• UL 小家电标准简介• UL1082 家用液体加热类器具，如水壶、咖啡壶；• UL1026 家用烘烤类产品，如电烤箱、三文治炉、面包机； • UL1083 家用油炸类产品，如油炸锅、煎锅； • UL982 家用电动类产品，如果汁机、电动刀； • UL1017 真空吸尘器，家用地板处理器具； UL/CUL, ETL/CETL 标志及差异UL/CUL 与ETL/CETL 只是认证公司不同, LOGO 不同.所用的均为同一标准. UL 、ETL 与CUL ，CETL 只是销往地方不同。

旧ETL LOGO 新ETL LOGOUL LOGO （UL 的注册图案；“LIS TED ”字样，全部大写）。

对外壳的总的要求外壳的作用►保护带电体；►防止热伤害（隔热）； ►保护控制装置；● 在设计产品时，需考虑到产品的外壳应满足以下要求： ►机械强度是否符合要求； ►具有一定的抗冲击能力； ►具有一定防潮湿性能； ►具有阻燃性能； ►具有抗腐蚀性能；►在正常使用和非正常使用状态下壳体的抗变形性能 对金属外壳的要求冲击球：1.18lb （540g)、 50.4mm 直径 冲击高度：1.5英尺（约39.2mm ）冲击次数：每点冲击3次，用一个样板冲。

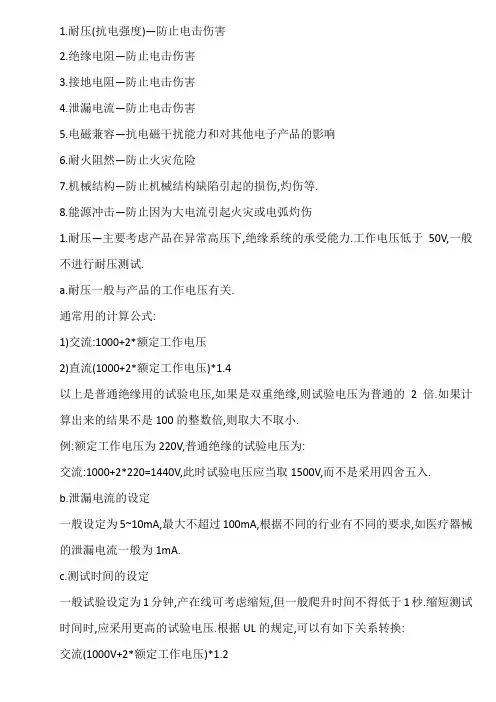

1.耐压(抗电强度)—防止电击伤害2.绝缘电阻—防止电击伤害3.接地电阻—防止电击伤害4.泄漏电流—防止电击伤害5.电磁兼容—抗电磁干扰能力和对其他电子产品的影响6.耐火阻然—防止火灾危险7.机械结构—防止机械结构缺陷引起的损伤,灼伤等.8.能源冲击—防止因为大电流引起火灾或电弧灼伤1.耐压—主要考虑产品在异常高压下,绝缘系统的承受能力.工作电压低于50V,一般不进行耐压测试.a.耐压一般与产品的工作电压有关.通常用的计算公式:1)交流:1000+2*额定工作电压2)直流(1000+2*额定工作电压)*1.4以上是普通绝缘用的试验电压,如果是双重绝缘,则试验电压为普通的2倍.如果计算出来的结果不是100的整数倍,则取大不取小.例:额定工作电压为220V,普通绝缘的试验电压为:交流:1000+2*220=1440V,此时试验电压应当取1500V,而不是采用四舍五入.b.泄漏电流的设定一般设定为5~10mA,最大不超过100mA,根据不同的行业有不同的要求,如医疗器械的泄漏电流一般为1mA.c.测试时间的设定一般试验设定为1分钟,产在线可考虑缩短,但一般爬升时间不得低于1秒.缩短测试时间时,应采用更高的试验电压.根据UL的规定,可以有如下关系转换:交流(1000V+2*额定工作电压)*1.2直流(1000V+2*额定工作电压)*1.4*1.22.绝缘电阻—主要考虑产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低于10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整.3.泄漏电流—主要考虑在最大工作电压和最大工作电流的情况下,产品由于分布电容或绝缘特性引起的,向大地或可接触接口泄漏的电流,这与产品的绝缘有关.泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟.4.接地电阻—主要考虑产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属于一种保护措施,这在没有接地的产品中不做考虑. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大于0.01Ohm.根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过.在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验.5.安全距离安全距离包括爬电距离和电气间隙.爬电距离—带电导体之间沿绝缘表面的最短距离.电气间隙—带电导体之间的空间最短距离.安全距离是耐压,绝缘电阻,泄漏电流的保证之一.6.电磁兼容：电磁兼容的要求测试项目比较多,一般要求为:a.传导干扰及抗干扰b.辐射干扰及抗干扰c.抗静电d.抗雷击e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行.电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证—EMC认证.7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.8.机械结构伤害和热伤害电子产品由于在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体.一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.9.电子产品常见的安规零部件a.保险丝b.导线c.X电容和Y电容d.高压电容e.变压器,电感f.压敏电阻g.塑料部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇1. 安规政策为何 ?2. 安规是什么 ?3. 人体主要会受到那些危险的伤害 ?4. 何谓电殛危险 ?5. 何谓能量危险 ?6. 何谓火灾危险 ?7. 何谓结构及热源危险 ? 8. 何谓辐射危险 ? 9. 何谓化学危险 ?10. 对抗电殛的保护方式等级为何 ? 11. 双层绝缘的要求12. 何谓基本绝缘及其要求为何 ? 13. 何谓补充绝缘 ?14. 何谓一次侧/二次侧 ? 15.一次侧与二次侧间之关系为何 ?16.一次侧与接地间之关系为何 ? 17. 安全距离包含哪些 ?18. 何谓空间距离 ? 19. 何谓沿面距离 ? 20. 危险电压之定义为何 ? 21. 危险能量标准为何 ? 22. 安规零件主要含盖那些类 ?23. 何谓X电容及Y电容？安规是什么? 防止人体受到伤害人体主要会受到那些危险的伤害 ? ∙电殛危险∙能量危险∙火灾危险∙结构及热源危险∙辐射危险∙化学危险何谓电殛危险 ? 因为有电流通过人体,只要有数毫安的电流,即可对正常健康人造成影响.一般而言, 在干燥情形下,小于40Vpeak(峰值）或60Vdc的电压, 通常视为不具危险电压.何謂能量危險 ?具有大電流或高電容線路上短路時, 有可能造成電弧放電或融化金屬. 因此, 即使是屬於低電壓線路, 也可能造成能量危險。
