13室内给水管网的布置与敷设

建筑给水管道布置敷设和安装建筑给水管道的布置敷设和安装是建筑工程中非常重要的一项工作。

正确的布置敷设和安装可以确保建筑物内的供水质量和供水量，减少管道漏水以及避免管道破裂等问题的发生。

本文将分别从布置敷设和安装两方面介绍建筑给水管道的相关知识。

一、建筑给水管道的布置敷设建筑给水管道的布置敷设是指在建筑物内将水源连接到用水点的过程。

在进行布置敷设前，需要对建筑物的结构、水压、用水需求等进行分析，确定出合适的管道敷设路径和管道直径。

1. 管道敷设路径的选择在选择管道敷设路径时，需要考虑以下几点：•管道的直线距离尽量短，减少水压损失。

•避免在排水管道旁敷设，以免互相干扰和污染水源。

•避免与电缆管道或其他地下管道交叉敷设，以免影响其他设备正常运行。

•管道的敷设路线应尽量避开建筑物的支撑墙、梁柱和结构上的裂缝等地方，减少对建筑物的影响。

2. 管道直径的确定管道直径的大小直接影响到建筑供水的质量和供水量。

一般来说，直径较小的管道压力损失较大，输水量相对较小；直径较大的管道输送能力更强，但是成本比较高。

综合考虑建筑物的用水需求和水压情况等因素，可以对管道直径进行初步的规划。

在实际敷设时，需要根据具体情况进行微调。

二、建筑给水管道的安装建筑给水管道的安装是在布置敷设的基础上进行的，包括管道的连接和安装固定。

正确的安装方式可以确保管道运行的稳定性和安全性。

1. 管道连接的方式管道连接的方式包括螺纹连接、法兰连接、插口连接等。

在选择管道连接方式时，需要根据管道的直径和工作压力等因素进行综合考虑。

连接件的材料一般选用耐压、耐腐蚀、耐磨损的材质，如钢、不锈钢、铸铁等。

2. 管道安装固定的方法管道的安装固定方式有吊挂式、支吊式、铺设式等多种。

具体采用哪种方式需要根据管道的敷设位置、管径、管材材质等进行综合考虑。

在安装固定时，需要尽量避免管道死角、弯曲等部位，以免管道损坏或影响供水质量。

管道安装时需要进行水压测试，确保管道的正常运转。

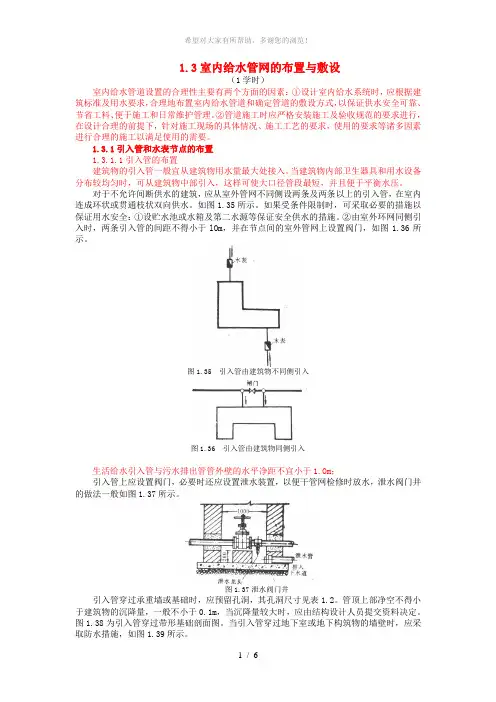

1.3室内给水管网的布置与敷设（1学时）室内给水管道设置的合理性主要有两个方面的因素：①设计室内给水系统时，应根据建筑标准及用水要求，合理地布置室内给水管道和确定管道的敷设方式，以保证供水安全可靠、节省工料、便于施工和日常维护管理。

②管道施工时应严格安装施工及验收规范的要求进行，在设计合理的前提下，针对施工现场的具体情况、施工工艺的要求，使用的要求等诸多因素进行合理的施工以满足使用的需要。

1.3.1引入管和水表节点的布置1.3.1.1引入管的布置建筑物的引入管一般宜从建筑物用水量最大处接入。

当建筑物内部卫生器具和用水设备分布较均匀时，可从建筑物中部引入，这样可使大口径管段最短，并且便于平衡水压。

对于不允许间断供水的建筑，应从室外管网不同侧设两条及两条以上的引入管，在室内连成环状或贯通枝状双向供水。

如图1.35所示。

如果受条件限制时，可采取必要的措施以保证用水安全：①设贮水池或水箱及第二水源等保证安全供水的措施。

②由室外环网同侧引入时，两条引入管的间距不得小于lOm，并在节点间的室外管网上设置阀门，如图1.36所示。

图1.35 引入管由建筑物不同侧引入图1.36 引入管由建筑物同侧引入生活给水引入管与污水排出管管外壁的水平净距不宜小于1.Om；引入管上应设置阀门，必要时还应设置泄水装置，以便干管网检修时放水，泄水阀门井的做法一般如图1.37所示。

图1.37泄水阀门井引入管穿过承重墙或基础时，应预留孔洞，其孔洞尺寸见表1.2。

管顶上部净空不得小于建筑物的沉降量，一般不小于0.1m，当沉降量较大时，应由结构设计人员提交资料决定。

图1.38为引入管穿过带形基础剖面图。

当引入管穿过地下室或地下构筑物的墙壁时，应采取防水措施，如图1.39所示。

管径(mm) 50以下 50～100 125～150孔洞尺寸(mm) 200×200 300×300 400×400图1.38 引入管穿过带形基础剖面图图1.39 引入管穿过地下室防水措施在引入管上装设水表时，水表可设在室内，也可设在室外的水表井中。

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

室内给水管道的布置与敷设室内给水管道的布置与敷设一、室内给水管道的布置（一）引入管的布置建造物的给水引入管，从配水平衡和供水牢靠方面考虑，宜从建造物用水量最大处和不允许断水处引入。

当建造物内卫生用具布置比拟匀称时，应在建造物中部引入，以缩短管网向最不利点的输水长度，削减管网的水头损失。

引入管普通设置一条，当建造物不允许间断供水或室内消火栓总数在１０个以上时，需要设置两条，并应由城市环形管网的不同侧引入；如不行能时，也可由同侧引入，但两根引入管间距离不得小于１０m ，并应在接点间设置阀门。

生活给水引入管与污水排出管外壁的水平距离不得小于１m 。

引入管穿过承重墙或根底时，管顶上部预留净空不得小于建造物的沉降量，普通不小于０ .１m 。

并应做好防水的技术处理。

（二）室内给水管道的布置室内给水管道的布置与建造物性质、建造物形状、构造情况、卫生用具和生产设备布置状况以及所采纳的给水方式等有关，并应充分利用室外给水管网的压力。

管道布置时应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，兼顾美观，并要考虑施工检修便利。

给水干管应尽量逼近用水量最大设备处或不允许间断供水的用水处，以保证供水牢靠，并削减管道传输流量，使大口径管道长度最短。

室内给水管道不允许敷设在排水沟、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修物体，应尽量避开穿过建造物的沉降缝，假如不行避开必需穿过时，应实行相应的措施。

二、室内给水系统的管路敷设室内给水系统管道的敷设，应按照建造对卫生、美观方面的不同要求，分为明装和暗装两类。

（一）明装明装即管道在室内沿墙、梁、柱、天花板下、地板旁裸露敷设。

明装管道造价低，施工安装、维护维修均较便利。

缺点是因为管道外表积灰，产生凝水等影响环境卫生，而且明装有碍房屋美观。

普通民用建造和大局部生产车间均为明装方式。

（二）暗装暗装即管道敷设在地下室天花板下或吊顶中，或在管井、管槽、管沟中隐蔽敷设。

管道暗装时，卫生条件好、房间美观，在规范较高的高层建造、宾馆等建造均采纳暗装；在工业企业中，某些生产工艺要求，如精细仪器或电子元件车间要求室内洁净无尘时，也须用暗装。

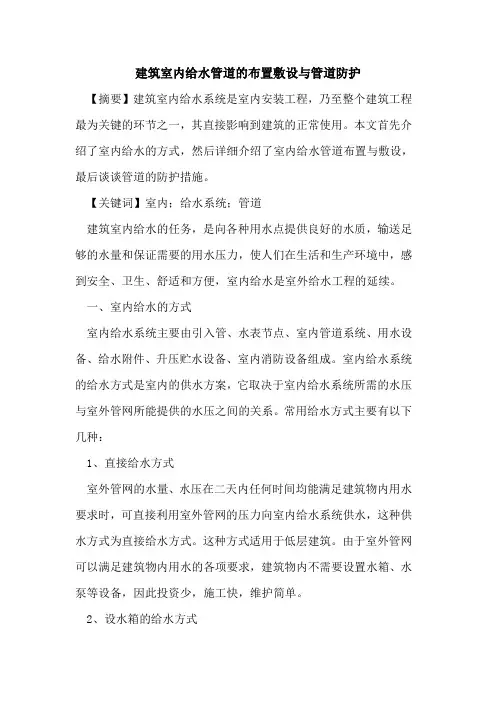

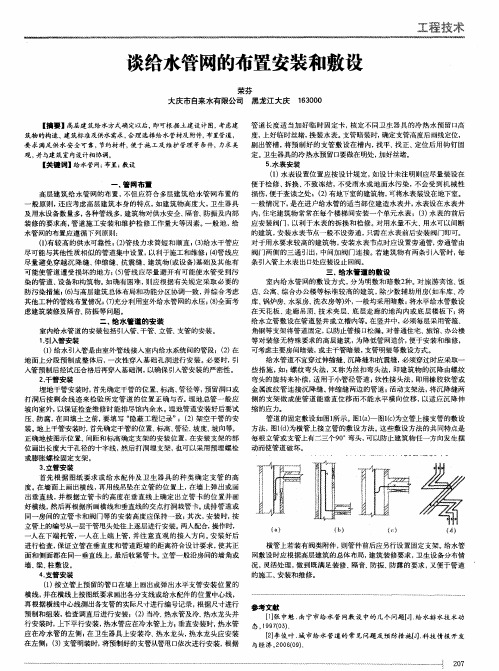

建筑室内给水管道的布置敷设与管道防护【摘要】建筑室内给水系统是室内安装工程，乃至整个建筑工程最为关键的环节之一，其直接影响到建筑的正常使用。

本文首先介绍了室内给水的方式，然后详细介绍了室内给水管道布置与敷设，最后谈谈管道的防护措施。

【关键词】室内；给水系统；管道建筑室内给水的任务，是向各种用水点提供良好的水质，输送足够的水量和保证需要的用水压力，使人们在生活和生产环境中，感到安全、卫生、舒适和方便，室内给水是室外给水工程的延续。

一、室内给水的方式室内给水系统主要由引入管、水表节点、室内管道系统、用水设备、给水附件、升压贮水设备、室内消防设备组成。

室内给水系统的给水方式是室内的供水方案，它取决于室内给水系统所需的水压与室外管网所能提供的水压之间的关系。

常用给水方式主要有以下几种：1、直接给水方式室外管网的水量、水压在二天内任何时间均能满足建筑物内用水要求时，可直接利用室外管网的压力向室内给水系统供水，这种供水方式为直接给水方式。

这种方式适用于低层建筑。

由于室外管网可以满足建筑物内用水的各项要求，建筑物内不需要设置水箱、水泵等设备，因此投资少，施工快，维护简单。

2、设水箱的给水方式室外管网的水量和水质能满足室内给水管网的要求，但水压间断不足时，可采用设水箱的给水方式，这种给水方式适用于多层建筑。

设水箱的给水方式一般布置成上分式系统，即横干管布置在建筑物的上方，可以设在顶层天棚下、顶层吊顶内或设备层内，个别建筑物设在屋面上。

3、设水池、水泵和水箱的给水方式室外管网的水质和水量能满足室内给水系统的需要，但水压经常不足时，可采用设贮水池、水泵、水箱的给水方式，这种给水方式适用于高层建筑。

这种给水系统一次投资大，运行费用高，管理麻烦。

但由于水泵能及时向水箱充水，水箱的容积大大减小，又因水箱有调节作用，水泵的出水量稳定。

在层数较多的建筑物中，室外管网的水压往往只能满足下区的水压要求，为充分利用室外管网的压力，可将建筑物分成上、下两个区。

给水管道布置要求(1)、室内生活给水管道宜布置成枝状管网，单向供水。

给水管道一般明装，给水管道暗设时，应符合下列要求：①不得直接敷设在建筑物结构层内，敷设在找平层或管槽内的给水支管的外径不宜大于25mm；②干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内；③敷设在找平层或管槽内的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材。

(2)、建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管道应在排水管的上面。

敷设在室外综合管廊（沟）内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。

给水管道于各种管道之间的净距，应满足安装操作的要求，且不宜小于0.3m。

（3）室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。

生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊（沟）敷设。

给水管道穿越下列部位或接管时，应设置防水套管：①穿越地下室或地下构筑物的外墙处；②穿越屋面处；（注：有可靠的防水措施时，可不设套管）③穿越钢筋混凝土水池（箱）的壁板或地板连接管道时。

 明设的给水立管穿越楼板时，应采用防水措施。

④室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。

管顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0.7m。

⑤塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，据燃气热水器边缘不宜小于0.2m。

达不到此要求时，应有保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。

⑥埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载能1力。

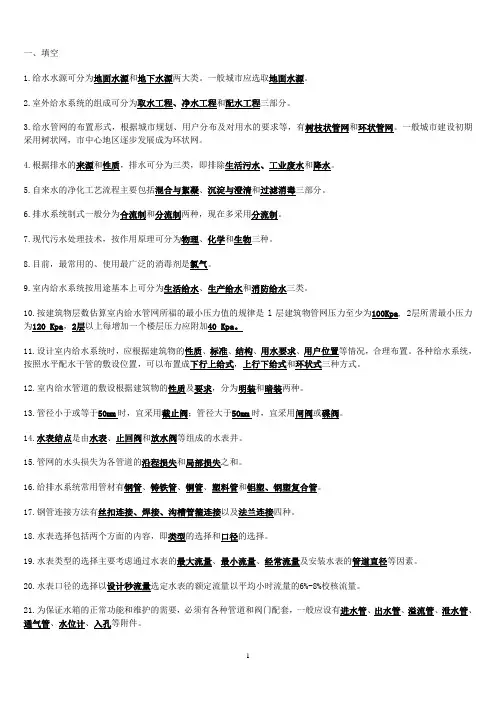

一、填空1.给水水源可分为地面水源和地下水源两大类。

一般城市应选取地面水源。

2.室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。

3.给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。

一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。

4.根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。

5.自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。

6.排水系统制式一般分为合流制和分流制两种，现在多采用分流制。

7.现代污水处理技术，按作用原理可分为物理、化学和生物三种。

8.目前，最常用的、使用最广泛的消毒剂是氯气。

9.室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。

10.按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。

11.设计室内给水系统时，应根据建筑物的性质、标准、结构、用水要求、用户位置等情况，合理布置。

各种给水系统，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。

12.室内给水管道的敷设根据建筑物的性质及要求，分为明装和暗装两种。

13.管径小于或等于50mm时，宜采用截止阀；管径大于50mm时，宜采用闸阀或碟阀。

14.水表结点是由水表、止回阀和放水阀等组成的水表井。

15.管网的水头损失为各管道的沿程损失和局部损失之和。

16.给排水系统常用管材有钢管、铸铁管、铜管、塑料管和铝塑、钢塑复合管。

17.钢管连接方法有丝扣连接、焊接、沟槽管箍连接以及法兰连接四种。

18.水表选择包括两个方面的内容，即类型的选择和口径的选择。

19.水表类型的选择主要考虑通过水表的最大流量、最小流量、经常流量及安装水表的管道直径等因素。

20.水表口径的选择以设计秒流量选定水表的额定流量以平均小时流量的6%-8%校核流量。

时间：给水方式即为给水方案，它与建筑物的高度、性质、用水安全性、是否设消防给水、室外给水管网所能提供的水量及水压等因素有关，最终取决于室内给水系统所需总水压H和室外管网所具有的资用水头(服务水头)H0之间的关系。

H——室内给水系统所需总水压H0——室外管网所具有的资用水头给水方式有许多种，介绍几种基本方式，在工程中可根据实际情况采用一种或几种，综合组成所需要的形式。

一、直接给水方式适用范围：室外管网压力、水量在一天的时间内均能满足室内用水需要，H>H。

供水方式：室外管网与室内管网直接相连，利用室外管网水压直接工作。

特点：系统简单，安装维护可靠，充分利用室外管网压力，内部无贮水设备，外停内停。

图1 直接给水方式二、水泵水箱供水方式1、单设水箱供水图2单设水箱的给水方式适用：室外管网水压周期性不足，一天内大部分时间能满足需要，仅在用水高峰时，由于水量的增加，而使市政管网压力降低，不能保证建筑上层的用水时。

供水方式：室内外管道直接相连，屋顶加设水箱，室外管网压力充足时(夜间)向水箱充水；当室外管网压力不足时(白天)，由水箱供室内用水。

特点：（1）节能（2）无需设管理人员（3）减轻市政管网高峰负荷（众多屋顶水箱，总容量很大，起到调节作用）（4）屋顶造型不美观（5）水箱水质易污染。

注意：①采用该方式，应掌握室外供水的流量及压力变化情况，及室内建筑物内用水情况，以保证水箱容积能满足供水压力时，建筑内用水的需要。

②仅适用于用水量不大，水压力不足时间不很长的建筑。

V不大于20m3。

2、水泵水箱联合供水适用：室外管网压力经常不足且室内用水又不很均匀的供水方式，水箱充满后，由水箱供水，以保证用水。

特点：水泵及时向水箱充水，使水箱容积减小，又由于水箱的调节作用，使水泵工作状态稳定，可以使其在高效率下工作，同时水箱的调节，可以延时供水，供水压力稳定，可以在水箱上设置液体继电器，使水泵启闭自动化。

图3 水泵水箱联合供水方式三、水泵给水方式1、恒速泵适用：室外管网压力经常不满足要求，室内用水量大且均匀，多用于生产给水。

第1章建筑内部给水系统1.3给水管道的布置和敷设1.3.1给水管道的布置１．给水管道布置基本要求根据建筑物的性质、使用要求以及用水设备的位置等因素确定。

基本要求：(１)保证最佳水力条件；尽可能与墙、梁、柱平行，呈直线走向，力求管路简短。

干管应布置在用水量大或不允许间断供水的配水点附近，利于供水安全，减少流程中不合理的转输流量。

不允许间断供水的建筑：应从室外环状管网不同管段引入，引入管不少于2条若必须同侧引入时，两条引入管的间距不得小于15m，并在两条引管之间的室外给水管上安装阀门。

室内给水管网宜采用枝状布置，单向供水。

1.3.1给水管道的布置不允许间断供水的建筑和设备：应采用环状管网或贯通枝状双向供水；不可能时，应设置高位水箱或增加第二水源等保证安全供水的措施。

设2条或2条以上引入管，在室内将管道连成环状或贯通状双向供水，如建筑物不同侧引入室内，管道贯通状布置图所示。

若条件不可能达到，可采取设贮水池或增设第二水源等安全供水措施。

引入管布置建筑物引入管从建筑物不同侧引入室内的管道贯通状布置1——引入管；2——水表井；3——立管；4——室外给水管道1.3.1给水管道的布置(２)保证管道不被损坏、安全供水和方便使用；管道不得穿越生产设备基础，如遇特殊情况必须穿越时，应与有关专业协商处理。

管道不宜穿过伸缩缝、沉降缝，若需穿过，应采取保护措施。

1.3.1给水管道的布置管道穿过伸缩缝、沉降缝时，常用的保护措施有：留净空：在管道或保温层外皮上、下留有不小于150mm的净空；软性接头法：用橡胶软管或金属波纹管连接沉降缝、伸缩缝隙两边的管道；丝扣弯头法：在建筑沉降过程中，两边的沉降差由丝扣弯头的旋转来补偿，适用于小管径的管道；活动支架法保护管道不受损坏的要求丝扣弯头法活动支架法1.3.1给水管道的布置(３)不影响建筑物的使用功能和美观;管道不得穿越变、配电间、电梯机房、通信机房，大中型计算机房、计算机网络中心、有屏蔽要求的X光、CT室、档案室、书库、音像库房等遇水会损坏设备和引发事故的房间；一般不宜穿越卧室、书房及贮藏间。

给水管网的布置原则给水管网的布置要求供水安全可靠，投资节约，一般应遵循如下原则：（1）按照城市规划布局平面布置管网，应考虑给水系统分期建设的可能，并需有充分发展的余地。

若近期用水管径远小于规划期末的管径，则具体实现时，可将一条大的给水管道分成两条不同管径的管道，近期现在道路一侧铺一条管道；另一侧的管道留待需要时铺设。

（2）干管布置的主要方向应按供水主要延向流伸，而供水流向取决于最大用户或水塔调节构筑物的位置，即管网中干管输水到他们的距离要求最近。

（3）管网不知必须保证供水安全可靠，宜布置成环状，即按主要流向布置几条平行干管，其间用连通管连接。

干管位置尽可能布置在两侧用水量较大的道路上，以减少配水管数量。

平行的干管间距为500m~800m，连通管间距为800m~1000m。

（4）干管一般按道路规划布置，尽量避免在高级路面或重要道路下敷设。

管线在道路下的平面布置，和高程应符合城市地下管线综合设计要求。

（5）管线应遍布在整个给水区内，保证用户有足够的水量和水压。

（6）力求以最短的距离敷设管线，以降低管网造价和供水能量费用。

（7）干管应尽可能的布置在高地，这样可保证用户附近配水管中有足够的压力和减低于管内的压力，一增加管道的安全。

若城市地形高差较大时，可考虑分压给水或局部加压，不仅能节约能量，还可以避免地形较底处的管网承受较高的压力。

（8）输水管和管网延伸较长时，为保持管网末端所需水压，二级泵房的扬程将很高，使泵房附近的干管压力过高，既不经济也不安全，可考虑在管网中间增设加压泵房，直接以管网抽水进行中途加压，这样使二级泵房的扬程只需满足加压泵房附近管网的服务水压。

当二级泵房附近的管网用水量占很大比例时，所节约的抽水能量极为明显。

加压泵房可设一处或多处。

（9）给水管网按最高日最高时流量设计（表4-1），如果昼夜用水量相差较大，高峰用水时间较短，可考虑在适当的位置设调节水池和泵房，利用夜间用水量减少进行蓄水，日间供水，增加高峰用水时的供水量。

管网布置要求和形式管网布置要求与形式有哪些？请看本店铺整理的文章。

给水管网的布置要求：1.根据城市规划平面图布置管网，布置时应考虑给水系统分期建设的可能，并留有充分的进展余地；2.管网布置必需保证供水平安牢靠，当局部管网发生事故时，断水范围应减到最小；3.管线遍布在整个给水区内，保证用户有足够的水量和水压；4.力求以最短距离敷设管线，以降低管网造价和供水能量费用。

管网布置的形式：1.树状网，树状网一般适用于小城市和小型工矿企业，这类管网从水厂泵站或水塔到用户的管线布置成树枝状。

但树状管网的供水牢靠性较差，另外，在树状管网的末端，因用水量已经很小，水流缓慢，甚至停滞不流淌，因此水质简单变坏，有消失浑水和红水的可能。

2.环状网，环状网中管线连接成环状。

这类管网进行检修时断水地区缩小，供水牢靠性增加。

还可以大大减轻因水锤作用产生的危害，而在树状网中则往往因此损坏。

但环状网造价明显高于树状网。
