室内手绘(两点透视讲解)

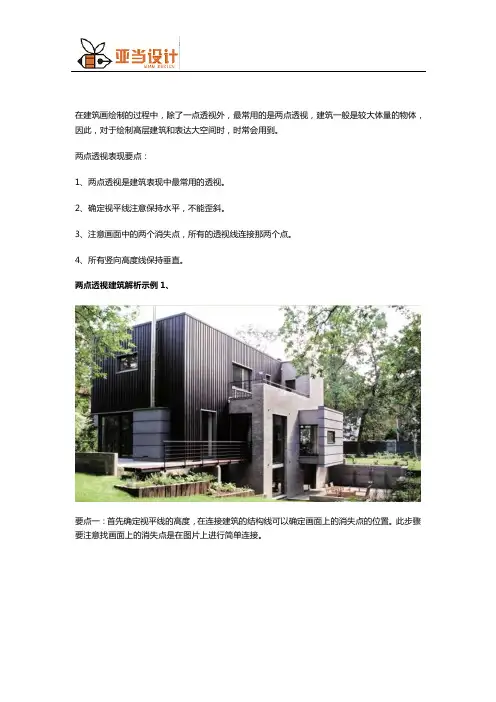

在建筑画绘制的过程中，除了一点透视外，最常用的是两点透视，建筑一般是较大体量的物体，因此，对于绘制高层建筑和表达大空间时，时常会用到。

两点透视表现要点：1、两点透视是建筑表现中最常用的透视。

2、确定视平线注意保持水平，不能歪斜。

3、注意画面中的两个消失点，所有的透视线连接那两个点。

4、所有竖向高度线保持垂直。

两点透视建筑解析示例1、要点一：首先确定视平线的高度，在连接建筑的结构线可以确定画面上的消失点的位置。

此步骤要注意找画面上的消失点是在图片上进行简单连接。

要点二: 用概括的方法，把建筑看成多个几何体的组合，然后连接消失点；主体建筑和一些凸凹部分的透视都要认真刻画，根据建筑高低不同决定消失线的倾斜角度，离视平线越远倾斜角度越大。

此步骤要注意画面的取舍处理，要以建筑为主去刻画。

要点三：这一步要丰富画面效果，不仅把建筑光影关系处理好，还要注意周围环境对建筑的影响；一定要有黑白的对比和疏密的对比，主观处理这些关系很重要；画面的上下、左右均衡很关键，它决定了画面的稳定感和作画者的审美能力。

这一步骤主要是画面的艺术处理和氛围的表达。

两点透视建筑解析示例2、要点一：首先确定视平线的高度，在连接建筑的结构线可以确定画面上的消失点的位置。

此步骤要注意找画面上的消失点是在图片上进行简单连接。

要点二: 用概括的方法，把建筑看成多个几何体的组合，然后连接消失点；主体建筑和一些凸凹部分的透视都要认真刻画，根据建筑高低不同决定消失线的倾斜角度，离视平线越远倾斜角度越大。

此步骤要注意画面的取舍处理，要以建筑为主去刻画。

要点三：这一步要丰富画面效果，不仅把建筑光影关系处理好，还要注意周围环境对建筑的影响；一定要有黑白的对比和疏密的对比，主观处理这些关系很重要；画面的上下、左右均衡很关键，它决定了画面的稳定感和作画者的审美能力。

这一步骤主要是画面的艺术处理和氛围的表达。

亚当教育咨询有限公司经过十多年的发展积淀，如今已经颇具规模，依托于亚当教育对“专注设计、专业精神”的执着追求，近年来，越来越多一线青年设计师、知名手绘师、设计公司总监共同参与到设计教学，不断提供新潮设计理念与国际思维，帮助许多学子顺利考取向往的高校，为众多设计公司及设计院输送了大量优秀人才。

室内设计手绘透视作图方法和表现技巧室内设计手绘透视作图方法和表现技巧在室内设计中，手绘效果图可以说是设计思路的一种快速表达方式，是设计师不可或缺的一项本领。

而透视原理在手绘效果图中起到的作用非同一般，透视的准确起到了形体准确的作用，而形体的准确恰恰是手绘艺术表现重要手段。

基于教学的经验，很想把透视原理进行解析，以便于同学们和设计师们共同学习和进步。

下面是店铺为大家带来的室内设计手绘透视作图方法和表现技巧，欢迎阅读。

1、空气透视空气透视法是借助空气对视觉产生的阻隔作用，产生形象的远近虚实变化、色彩的纯度和冷暖变化，是表现绘画中空间感的重要方法之一。

它主要借助于近实远虚的透视现象表现物体的空间感。

其特点是产生形的近实远虚变化、平面变化、繁简变化，以及色彩的纯度变化(近艳远灰)、冷暖变化(近暖远冷)。

2、散点透视散点透视没有固定的消失点。

画面的图形按照一定原则排列，如空间位置关系，主次关系，疏密关系，叙事关系等来确定画面的安排。

散点透视主要是在我们中国的绘画和建筑艺术和大量运用，非常符合“写意”的表达意图。

中国古典园林艺术，以移步换景的空间艺术效果来兴建，其恰恰就是运用了散点透视的特点。

3、焦点透视也称为“线透视”这是基于科学基础上建立起来的透视理论。

为西方写实绘画的发展起到了非常重要的作用。

焦点透视、空气透视在中室内设计中占很大的比重。

焦点透视中主要是平行透视（一点透视）、成角透视（两点透视）运用最广。

透视基本专业术语画面：假想的透明平面，也叫图面。

视平线：就是画面上通过心点的一条与画者眼睛平行的水平线，只能有一条。

正中线：画面上通过心点的一条垂直线。

视点：就是画者眼睛的位置。

心点：也叫主点。

就是视点对画面的垂直落点，画者眼睛正对着视平线上的一点。

视中线：就是视点与心点相连，与视平线成直角的线。

消失点：当相互平行的'直线，与画面成一定角度时，平行直线间距离呈现向远处逐渐靠近变小的现象，最终消失在一个共同点上，这个点就是消失点也叫灭点。

室内表现技法- 一点透视求法，两点透视求法1．一点透视求法。

1）先按室内的实际比例尺寸确定ABCD。

2）确定视高H．L．，一般设在1.5m-1.7m之间。

3）灭点 VP及 M点（量点）根据画面的构图任意定。

1．一点透视求法。

1）先按室内的实际比例尺寸确定ABCD。

2）确定视高H．L．，一般设在1.5m-1.7m之间。

3）灭点 VP及 M点（量点）根据画面的构图任意定。

4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。

5）利用VP连接墙壁天井的尺寸分割线。

6）根据平行法的原理求出透视方格，在此基础上求出室内透视。

图例：根据室内的平面、剖面，求室内透视。

作法：1）先按室内的比例尺寸，求出室内透视格。

2）在透视方格的基础上，画出平面布置透视图。

3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。

2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。

2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。

3）在H．L．上确定灭点V1、V2，画出墙边线。

4）以V1、V2、为直径画半圆，在半圆上确定视点E。

5）根据E点，分别以V1、V2为圆心求出M1、M2量点。

6）在G．L．上，根据 AB的尺寸画出等分。

7）M1、M2分别与等分点连接，求出地面、墙柱等分点。

8）各等分点分别与V1、V2连接，求出透视图（图46、47）。

作法二：1）过P点作一水平线P-C，并按地板格等分之。

2）连结CD交视平线于M1点。

3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。

4） BP也用同理求出透视图。

窗格的方法也如此（图48）。

作法三：1）按室内实际比例画出ABCD边框。

2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。

3）用M点求出进深，找出CD中点O，连接V1，连接E-d。

一、实训目的1. 掌握室内设计两点透视的基本原理和绘制方法；2. 熟悉两点透视在室内设计中的应用；3. 提高室内设计手绘效果图的能力；4. 培养空间想象力和审美能力。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XX大学艺术设计学院实训室四、实训内容1. 两点透视原理讲解；2. 两点透视绘制步骤；3. 两点透视在室内设计中的应用实例；4. 两点透视实训练习。

五、实训过程1. 两点透视原理讲解两点透视，又称成角透视，是室内设计手绘效果图常用的透视方法之一。

在两点透视中，物体的纵深线与视中线成一定角度，使得物体的纵深面产生两个消失点，从而形成立体感。

两点透视具有以下特点：（1）画面灵活，富有变化；（2）表现复杂场景时，具有较强的立体感；（3）角度掌握不好，会产生一定的变形。

2. 两点透视绘制步骤（1）确定画面构图：根据设计需求，确定画面构图，包括主视点、视平线、消失点等。

（2）绘制视平线：视平线是画面中水平线的投影，通常位于画面下方1/3左右的位置。

（3）绘制消失点：根据物体纵深线与视中线成一定角度，确定两个消失点。

（4）绘制物体轮廓：根据消失点，绘制物体的轮廓线，包括墙面、地面、家具等。

（5）绘制阴影：根据光线方向，绘制物体的阴影，增强画面立体感。

3. 两点透视在室内设计中的应用实例（1）客厅设计：利用两点透视表现客厅空间的宽敞感和层次感。

（2）卧室设计：通过两点透视展示卧室的舒适度和温馨氛围。

（3）餐厅设计：运用两点透视突出餐厅的用餐氛围和空间感。

4. 两点透视实训练习在实训过程中，我们进行了以下两点透视实训练习：（1）绘制客厅空间效果图：根据所学两点透视原理，绘制客厅空间效果图，表现客厅的宽敞感和层次感。

（2）绘制卧室空间效果图：运用两点透视，绘制卧室空间效果图，展现卧室的舒适度和温馨氛围。

六、实训成果通过本次实训，我们掌握了室内设计两点透视的基本原理和绘制方法，提高了室内设计手绘效果图的能力。

两点透视怎么画？教你透视的基本法则及绘画技巧两点透视两点透视是指视平线上有两个消失点，下图所⽰的⽴体结构有两个消失点，两个⾯都⽤斜线绘制，强调了进深感。

根据两点透视所绘制的⽴体结构如下图所⽰，长⽅体的两组直⽴⾯都不与画⾯平⾏，⽽是形成⼀定的夹⾓式的透视，所以两点透视也叫作成⾓透视。

如左图所⽰，图中的长⽅体只有直⽴的棱边平⾏于画⾯，因⽽是直⽴原线，它们的透视仍然保持直⽴并相互平⾏，没有消失点，只发⽣长短的变化。

另外两组⽔平的棱边，都与画⾯斜交，它们的透视分别集中消失于视平线两侧的消失点上。

与⼀点透视相⽐，两点透视更适合表现视觉冲击⼒较强的建筑场景。

绘制建筑时，⾸先要找到最适合这个建筑场景的表现视⾓。

两点透视的⾓度，对表现建筑具有借鉴意义。

⼀栋别墅，经过两点透视的表现，其体积感与进深感得到了充分的表现。

在绘制⼀个具有明显的两点透视的室内场景时，要先确定场景表现的⾓度和内容。

可以简单勾画出透视的各种参考线，以便规范其透视的准确性。

在表现室内场景时，通常使⽤两点透视法来表现室内的⼀⾓。

丰富的透视变化让这个室内场景的空间有很强的进深感，其真实感也得到了充分表现。

也欢迎你加⼊我们肝货绘画学习社区Q：971157115⼀起交流最前沿的绘画教程，最丰富的⼯具资源，最优质的交流群体，等待您的加⼊！请关注肝货CG，带给你更多优质内容~利⽤两点透视绘制场景❶根据两点透视的原理（在确保透视正确的情况下），⼤胆地使⽤简单线条粗略地描绘出场景草图，明确场景的内容、建筑的⼤体形状、植物的位置关系等。

草图透视分析图A所⽰草图中的透视关系是错误的，图中别墅右侧的棱边虽然与画⾯斜交，但是它们的透视却没有消失在⼀点上（说明画⾯中存在两条或两条以上的视平线，这种透视关系是错误的，因为画⾯中只存在⼀条视平线）。

图B所⽰草图中的透视关系是正确的，图中直⽴的棱边平⾏于画⾯，它们的透视仍然保持直⽴并相互平⾏，只发⽣长短的变化。

另外，⽔平的棱边都与画⾯斜交，它们的透视分别集中消失于视平线两侧的消失点上。

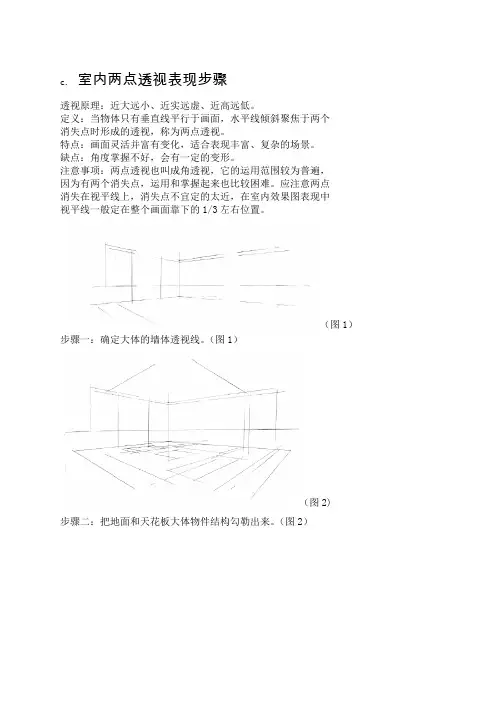

c.室内两点透视表现步骤透视原理：近大远小、近实远虚、近高远低。

定义：当物体只有垂直线平行于画面，水平线倾斜聚焦于两个消失点时形成的透视，称为两点透视。

特点：画面灵活并富有变化，适合表现丰富、复杂的场景。

缺点：角度掌握不好，会有一定的变形。

注意事项：两点透视也叫成角透视，它的运用范围较为普遍，因为有两个消失点，运用和掌握起来也比较困难。

应注意两点消失在视平线上，消失点不宜定的太近，在室内效果图表现中视平线一般定在整个画面靠下的1/3左右位置。

（图1）步骤一：确定大体的墙体透视线。

（图1）（图2)步骤二：把地面和天花板大体物件结构勾勒出来。

（图2）(图3)步骤三：把家具的位置、高度和大体结构确定，稍微表现远景墙面相关物件。

（图3）(图4）步骤四：深入画面，根据空间需要把相关家具明暗刻画出来，交代下地毯和沙发组合的材质，丰富画面细节。

（图4）完成图：整体调整画面，加强画面空间层次和虚实关系。

客厅二点成角透视特点：1. 画面中左右各有一个侧点。

2. 画面水平线向两边侧点消失，垂直线与画面垂直。

3. 画面效果生动活泼，变化丰富，视觉感强，易于表现出体积感。

(图a)步骤一：根据平面图及视点尺度，定好视平线高度及侧点位置，画出基面及大的比例位置。

（图a)(图b)步骤二：进一步画出墙面造型位置及陈设追梦无悔方盒子及地面地砖分割。

(图b)(图c)步骤三：深入勾画出陈设结构形体，完善其他装饰及材质表现。

步骤四：完成细节刻画及光影明暗投影关系。

完善构图。

强化结构及画面主次虚实关系。

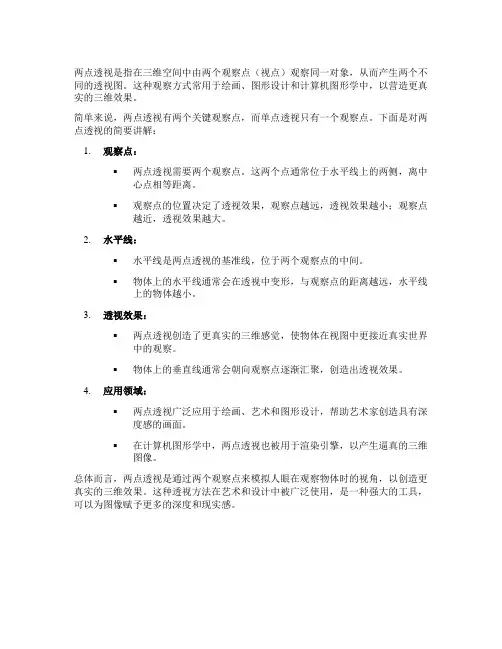

两点透视是指在三维空间中由两个观察点（视点）观察同一对象，从而产生两个不同的透视图。

这种观察方式常用于绘画、图形设计和计算机图形学中，以营造更真实的三维效果。

简单来说，两点透视有两个关键观察点，而单点透视只有一个观察点。

下面是对两点透视的简要讲解：
1.观察点：
▪两点透视需要两个观察点。

这两个点通常位于水平线上的两侧，离中心点相等距离。

▪观察点的位置决定了透视效果，观察点越远，透视效果越小；观察点越近，透视效果越大。

2.水平线：
▪水平线是两点透视的基准线，位于两个观察点的中间。

▪物体上的水平线通常会在透视中变形，与观察点的距离越远，水平线上的物体越小。

3.透视效果：
▪两点透视创造了更真实的三维感觉，使物体在视图中更接近真实世界中的观察。

▪物体上的垂直线通常会朝向观察点逐渐汇聚，创造出透视效果。

4.应用领域：
▪两点透视广泛应用于绘画、艺术和图形设计，帮助艺术家创造具有深度感的画面。

▪在计算机图形学中，两点透视也被用于渲染引擎，以产生逼真的三维图像。

总体而言，两点透视是通过两个观察点来模拟人眼在观察物体时的视角，以创造更真实的三维效果。

这种透视方法在艺术和设计中被广泛使用，是一种强大的工具，可以为图像赋予更多的深度和现实感。
