手绘效果图透视知识.

灵硕展览展示设计手绘透视的基本原理和术语效果图是最终呈现在客户面前的一幅图画，如何突出主体，把握画面的协调性十分重要。

要达到这一目的，正确选择画面的透视与构图尤为重要。

透视与构图是表现技法的基础，也是准确表达设计手绘效果图的规律法则，它直接影响到整个表现空间的真实性、科学性及美观性。

透视的基本原理透视是通过一层透明的平面去研究后面物体的视觉科学。

“透视”一词来源于拉丁文“PersPicere”（看透），故而有人解释为“透而视之”。

最初研究透视是采取通过一块透明平面去看静物的方法，将所见景物准确描画在这块平面上，即成景物的透视图。

后遂将在平面画幅上根据一定原理，用线来表示物体的空间位置、轮廓和投影的科学称为透视学。

人的双眼是以不同的角度去看物体的，所以我们看物体时就会近大远小、近高远低、近明远暗、近实远虚，所有物体都会有往后紧缩的感觉，在无限远处物体交汇于一点，就是透视的消失点。

透视对于建筑手绘也是非常重要的，一幅手绘透视不准确，图画就是失败的。

透视的基本术语如下：（1）视点（S）：人眼睛所在的地方。

（2）立点（s）：人站立的位置，即视点在基面上的正投影。

（3）视平线（HL）：画面上与人眼等高的一条水平线。

（4）心点（CV）：中视线与画面垂直相交的点。

（5）视距：视点到心点的垂直距离。

（6）视高（h)：视点到基面的垂直距离。

（7）灭点（VP）：透视点的消失点。

（8）地平线：平视向前看，远方的天地交界线。

（9）基面（GP）：景物的放置平面，一般指地面。

（10）画面（PP）：用来表现物体的媒介面，垂直于地面平行于观者。

（11）基线（GL）：基面与画面的交线。

点击观看手绘学习方案、2 手绘中透视的原理、应用及其练习方法一行手绘论坛每天更新一本手绘电子书、或者各种关于手绘、设计的内容、喜欢的话、参与进来吧。

了解透视原理.是在熟练掌握线条的基础上能否准确绘制线稿的一个至关重要的环节。

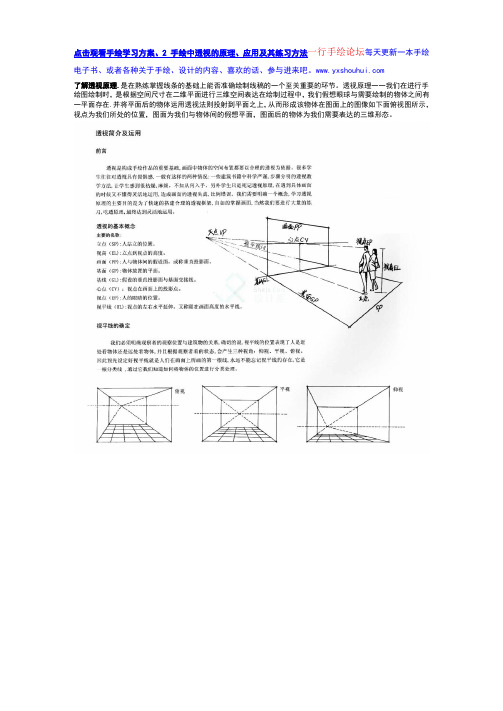

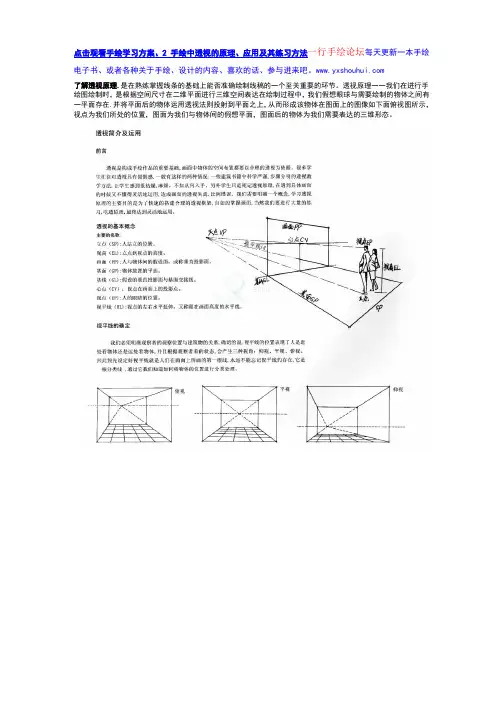

透视原理一一我们在进行手绘图绘制时，是根据空间尺寸在二维平面进行三维空间表达在绘制过程中，我们假想眼球与需要绘制的物体之间有一平面存在.并将平面后的物体运用透视法则投射到平面之上，从而形成该物体在图面上的图像如下面俯视图所示，视点为我们所处的位置，图面为我们与物体间的假想平面，图面后的物体为我们需要表达的三维形态。

一行手绘“勤奋得让自己感动”一行手绘 更多精彩不要错过第一阶段练习的时候还没有建立很强的透视消失感，应借助辅助线找对消失点，并且掌握在任何角度下都能熟练地表现；第二阶段就可以脱离辅助线画方块，但是要做到心中有点，即心中有消失点，可以经常用手来回的比划，确定了以后就可以落笔了；第三阶段我们就可以概括形体，省略里面的框架，准确的表现形体，简洁概括，以少胜多。

点击一行手绘论坛视频教程点击两点透视学习教程 示范案例：一行手绘组合视频教程作业：（练习方法千千万、画是画给你们自己的、作业可以直接提交到一行手绘，会有老师帮忙点评。

）1、清楚的知道透视中的基本术语（如视平线HL、视高EL、等等）2、方盒子的一点透视、两点透视各1~3张。

3、单体沙发的一点透视、两点透视各1~3张。

4、通过写生或者临摹照片画一幅平行透视或者成角透视的室内效果透视图。

5、通过写生或者临摹照片画一幅平行透视或者成角透视的街景效果透视图。

6、在我们不清楚、不大理解透视原理之前，按照一点透视、一点斜透视、两点透视、画法步骤分析，自己也一样画葫芦，边画边想边记住步骤，要是我们要根据构图，如何逆推一点、两点透视，试试看吧。

7、在生活中留心观察多角度透视分析。

手绘景观透视效果图技法之——构图与景物绘制的技法导入新课• 掌握景观手绘表现技能对设计师的意义• １、快速表达设计意图，便于与设计团队中的伙伴或者与客户进• 行方案的沟通与交流；• ２、徒手的随意涂画，有助于触发形象思维的创造灵感• ３、手绘的效果画比电脑效果图更有人情味，更具艺术感第一部分构图形式• １、构图的概念• 在绘画中，即画面组成的意思。

• 艺术家为了表现作品的主题思想和美感效果，在一定的空间内，安排和处理人、物的关系和位置，把个别或局部的形象组成艺术的整体。

2、绘画中常见的构图形式• 1）、水平式（安静、平稳感）2）、垂直式（严肃端庄）• 3）、S形（优雅有变化）4）、三角形（正三角较空，锐角刺激）5）、圆形（饱和有张力）6）、辐射（有纵深感）7）、中心式（主体明确，效果强烈）8）、渐次式（有韵律感）• １）平视图（定一个视高• 向前平视）• ２）鸟瞰图（空中向下俯看）4、构图中注意要点：• ——均衡与对称：画面的物理中心与视觉心理中心• ——对比：主与次，疏与密• ——透视：一点透视、两点透视，注意消失点，以及近大远小，近实远虚的透视法则• ——景物的层次关系：近景、中景、远景（用图层重叠的方式来演示）5、检查学生对构图形式的理解• 课堂练习：请同学们在A3纸上绘出一种构图形式。

（构图中主景与配景，都只需以轮廓的形式概括的表现）• 小结：构图是组织一张完整效果的骨架，先把骨架推敲好，后面只需把主景和配景的具体造型放入图面。

第二部分景物的绘制方法• 下面我们来学习绘制常用配景基本方法线条：首先练习画线条，线条是最基本的造型元素之一•用线造型也便于后期的色彩表现。

• ——画线工具：针管笔，钢笔，水芯笔……，不限• ——握笔与用力：线的长短是受手指、手腕、肘和肩膀的运动所控制的。

注意握笔的方式，以便更好的控制画出的线条。

• ——画线技巧：• 1）行笔方式：起笔与收笔都有顿笔；• 2）专业沟：画长线或者曲线的时候，注意断开与连接的方式，留一个所谓的专业沟很容易形成过渡；• 3）画线结束时用顿点收尾，它是线条的最后整修，就像句末的句号；• 4）交叉角：物体的线条在拐角处相交，能够使物体的轮廓显得更方正、鲜明和完整。

手绘图的实践画法技巧（透视篇）60分钟画出专业手绘图1、找准一线一点画手绘图的最大窍门在于找准“一线一点”。

可以这样说，即使没有任何美术概念，只要学会了这一招，手绘图就不难拿下了。

“一线”指的是视平线，也就是画图时眼睛所处的水平处；“一点”指的则是视觉焦点，也就是眼睛聚集的一个点。

视平线可以根据不同的表现需要来决定高低。

一般情况下，视平线都画在上方，这样空间比较大，做图比较方便；但需要表现吊顶、灯具等上面的物体时，就要将视平线调低。

此外，要表现宏伟宽阔的场景，如五、六层楼高的大商场，也要选择将视平线放在下面。

此外，绘画时还要遵循一个原则：近大远小，近宽远窄。

2、画出地格经纬以下就该大显身手了？且慢，现在还不能直接绘出物体，在真正进入正题之前，你还需要耐住性子，给房间画出地格经纬。

第一步：首先画出一面主墙，就在绘图纸上画一个“长5米宽4米”的长方形，并将长和宽分成5段和4段，做好分段记号。

第二步：在“主墙”上根据所在表现的需要，确定一个视平线，并在这个视平线上确定一个pu点为中心，沿主墙的四个角画出四条线，作为墙角。

----------------------------------第三步：以pu点为焦点，在“地面”处，按照长宽所分的段，画出纵向线和横向线，正好是20个格子，每一格就代表1平方米面积，这就是地格。

----------------------------手绘基础之《如何掌握透视规律与对透视的感觉》通过练习来掌握透视规律与对透视的感觉○1临摹照片学习焦点透视的基本规律：照相机诞生以来，现实世界的东西可以在一瞬间再现，照片所再现的世界，基本上和线形透视规律是吻合的。

焦点透视再现的效果就象我们用一只眼睛看事物的结果，这是照相机模仿了眼睛的原因。

使用照片学习透视可以很容易找到透视的感觉，而且在以后的观察事物的过程中，这种感觉会一直伴随着你，这就是训练的目的。

首先找一些容易得到的有建筑物的图片，幸好现在有这样图片的杂志刊物随手可得。

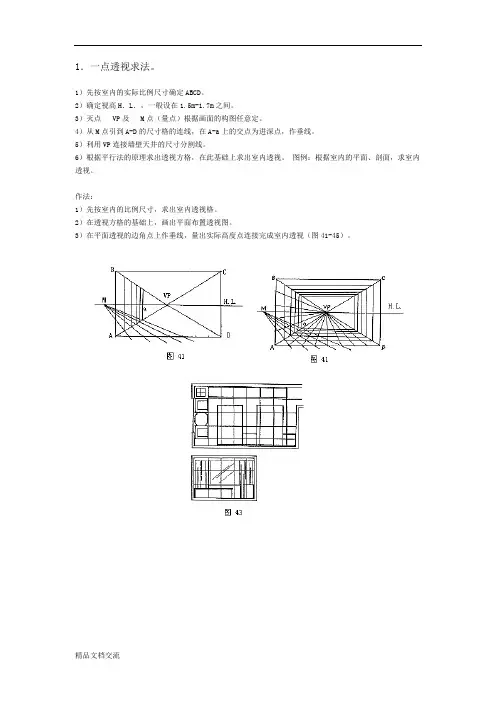

1．一点透视求法。

1）先按室内的实际比例尺寸确定ABCD。

2）确定视高H．L．，一般设在1.5m-1.7m之间。

3）灭点 VP及 M点（量点）根据画面的构图任意定。

4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。

5）利用VP连接墙壁天井的尺寸分割线。

6）根据平行法的原理求出透视方格，在此基础上求出室内透视。

图例：根据室内的平面、剖面，求室内透视。

作法：1）先按室内的比例尺寸，求出室内透视格。

2）在透视方格的基础上，画出平面布置透视图。

3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。

2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。

2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。

3）在H．L．上确定灭点V1、V2，画出墙边线。

4）以V1、V2、为直径画半圆，在半圆上确定视点E。

5）根据E点，分别以V1、V2为圆心求出M1、M2量点。

6）在G．L．上，根据 AB的尺寸画出等分。

7）M1、M2分别与等分点连接，求出地面、墙柱等分点。

8）各等分点分别与V1、V2连接，求出透视图（图46、47）。

作法二：1）过P点作一水平线P-C，并按地板格等分之。

2）连结CD交视平线于M1点。

3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。

4） BP也用同理求出透视图。

窗格的方法也如此（图48）。

作法三：1）按室内实际比例画出ABCD边框。

2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。

3）用M点求出进深，找出CD中点O，连接V1，连接E-d。

4）再依次用对角线、分割增殖法求出透视图（图49、50）。
