建筑水电安装工程预算室内采暖工程施工图预算

建筑工程水电安装预算方案一、项目概况本项目是一座新建楼房的水电安装工程，总建筑面积为2000平方米，共有10层，包括地下室和楼顶。

本项目的水电安装工程作为建筑工程的重要组成部分，需要进行精心设计和施工，并且要保证质量和安全。

二、预算项1. 工程材料（1）水管材料：根据设计要求，水管材料包括PVC管、PE管、PPR管等，根据需求进行采购。

（2）电线电缆：电线电缆是电气安装的核心材料，需要进行精心选择和采购，确保使用寿命和安全性。

（3）电器设备：包括用电设备、开关插座等。

2. 人工费用包括水电安装工人的工资和福利费用。

3. 设备租赁费用如有需求，需要租赁相关设备进行施工。

4. 设计费用水电安装工程需要进行专业设计，设计费用包括设计师的费用和设计软件的费用。

5. 管理费用包括工程管理人员的工资和其他管理成本。

6. 建筑材料运输费用包括从供应商处到工地的材料运输费用。

7. 安全生产费用包括安全生产设施的购买和维护费用，以及安全培训等费用。

8. 其他杂项费用包括可能出现的临时性费用，如施工过程中的调整需求等。

三、预算编制1. 工程材料预算（1）水管材料预算：根据设计图纸和用料计算，对PVC管、PE管、PPR管等材料的需求进行估算，然后按照市场价格进行报价，得出最终的采购预算。

（2）电线电缆预算：根据设计图纸和用料计算，对电线电缆的需求进行估算，然后按照市场价格进行报价，得出最终的采购预算。

（3）电器设备预算：根据设计图纸和实际需求，确定所需的电器设备种类和数量，然后按照市场价格进行报价，得出最终的采购预算。

2. 人工费用预算根据工程的规模和施工周期，确定所需的水电安装工人数量和工期，然后结合当地的工资水平和福利标准，进行人工费用的预算。

3. 设备租赁费用预算如果需要租赁相关设备进行施工，需要按照设备种类和使用时长进行租赁费用的预算。

4. 设计费用预算根据水电安装工程的复杂程度和设计师的收费标准，对设计费用进行预算。

教学实例之一：室内采暖工程施工图预算编制实例一、施工图介绍1.图纸有关文字说明（1）散热器采用四柱813型铸铁散热器。

（2)采暖管道均采用焊接钢管，DN≤32者螺纹连接，DN＞32者焊接。

立管管径均为DN20，连接散热器的支管管径未标注者均为DN15。

（3）管道上的阀门均用闸板阀，螺纹连接的管道上用Z15T-10K阀门，焊接管道上用Z45T —10阀门。

（4）明装管道、散热器、支架刷红丹防锈漆一遍、银粉漆两遍；地沟内管道、支架刷红丹防锈漆两遍.（5）地沟内采暖管道用50mm厚的岩棉套管保温，外包一层玻璃布保护层.2。

采暖平面图、系统图识读图1-1、1—2为呼和浩特市某办公楼一层采暖平面图和二层采暖平面图，图1—3为该办公楼的采暖系统图。

对照阅读平面图、系统图可知，本采暖系统为同程式上供下回垂直单管采暖系统,供水干管在二层顶棚下，管径由DN50渐变为DN20,供水干管末端装有一个DN20自动排气阀。

回水干管敷设在地沟内，管径由DN20渐变为DN50。

采暖立管上下端各装阀门一个.二、工程量计算1．散热器片数统计本工程用四柱813型散热器，散热器片数列表统计见表1-1.表1—1 散热器片数统计表2。

5×1—表示立管两侧散热器中心距为2.5米的有1根立管；0。

057-每片散热器的长度，查教材表2-2；0.04—每个乙字弯的增加长度；80—为乙字弯个数，每组散热器设二个乙字弯。

DN20的散热器支管长度：L20=①立管至其左侧散热中心距×4+①立管至其右侧散热器中心距×2-支管为DN20的散热器总长度+乙字弯增加的长度=（-0。

12-0。

05）×4+（+0.12+0。

05）×2-0。

057×41+0.04×6=6.56（m)式中：0。

12—为半墙厚尺寸；0。

05-为DN20立管中心距墙面尺寸。

DN20的明装立管长度：L20=（立管上端标高—底层地面标高+立管上端乙字弯增加长度）×立管根数-所有散热器上下接口的间距=（6.252-0.00+0.06）×11—0.64×23=54。

.建筑安装工程实训任务书室内采暖工程施工图预算编制一、工程说明某办公楼为三层砖混结构，层高3m,其采暖施工图如图所示。

.1.本工程采暖管道采用焊接钢管。

当管经大于DN32mm时，采用焊接；管径≤32mm时,采用螺纹连接.2.供、回水管道算至外墙皮1.5m处.从外墙皮1.5m处处进入室内的供回水管道采用岩棉管壳保温,保温厚度错误！未找到引用源。

外缠玻璃丝布并刷两道沥青作保护层。

3.所有管道除锈后，刷一道红丹防锈漆，明装管道再刷两道银粉。

4.散热器采用M132型铸铁散热器设在外墙内侧居中安装。

5.各组散热器均加手动防风阀。

6.集气罐采用自动排气阀，设置于供水干管末端，距末端主管300mm 处，自动排气阀的公称直径为DN25mm，其前端设置截止阀一个。

7.立管中心距内墙外表面净距离均为50mm，水平干管中心距外墙内表面净距离均为100mm。

8.采暖管道穿墙及楼板时应穿镀锌铁皮套管。

套管的直径应比管道直径大两号。

9.管架采用角钢支架L50*5，支架除锈后刷一遍红丹防锈，再刷两遍银粉漆。

10.管道入口处采用Z15F10闸阀；其余均为J11T—16的截止阀。

11.外墙按370mm，内墙按240mm，内墙抹灰层按20mm计算。

12.供暖系统中，①#至⑧#立管管径为DN20,支管管径均为DN15.其余管径见图中标注。

二．编制的依据1.全国统一安装工程预算工程量计算规则。

2.《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”，第十一册“刷油、防腐蚀、绝热工程”。

3.某省建筑安装工程费用定额。

4.某市建筑安装工程造价信息。

三．工程量计算（一）管道工程量计算根据施工图样。

依次计算分项工程量。

首先计算外墙需保温的供回水管道：焊接钢管（保温管）DN65：1.5*2=3.00再依次计算室内供水立管、供回水干管，散热器立、支管。

焊接钢管DN65：[0.37m（外墙厚度）+0.02m（外墙的抹灰层厚度）+0.1m （总立管中心至外墙内抹灰面距离）]*2+8.05m（供热水立管）+[13.5(A轴至D轴距离)-0.37 m（2个半外墙）-0.02*2（2个半外墙内抹灰层）-0.2（供热干管两边距内墙长度）]（供水干管DN65部分）+0.19（⑧#立管至⑦轴）+【3.00-0.2-0.31（供水管至⑧轴）】（回水排出管至⑦轴长度）=25.25m焊接钢管DN50：18m（供水干管③轴～⑧轴距离-【（0.37/2）-(0.24/2)】(外墙壁厚和内墙壁厚之差)+0.2*2(方形补偿器两臂)+21m（回水干管②轴～⑦轴距离）-0.19(⑧＃立管～⑦轴距离)*2(②轴～⑥＃立管)+0.2*2(方形补偿器两臂)）=39.36m焊接钢管DN40：12m（①轴～③轴供水干管）-[0.19(③＃立管～轴线③的距离)+0.305（①轴～④＃立管的距离）]+7.8m（B轴～D轴间距）-0.19（⑤＃立管～B轴间距）-0.255（④＃立管～D轴间距）+6M(回水干管①轴至②轴间距)+0.19（⑥#立管～②轴间距）-0.305（回水干管中心至1轴间距）+13.5m（回水干管 A～D轴间距）-0.305.*2（两个干管～外墙轴线间距）+12M（回水干管①轴～③轴间距）-0.305（1轴～回水干管间距） -0.19（③#立管～③轴间距）=49.09m焊接钢管DN32：5.7M（供水干管A轴至B轴间距）-0.305（干管至A 轴间距）+0.19(⑤#立管至B轴)+18m（①轴～④轴间距）+0.2*2（补偿器两臂长）-0.305（供水干管中心至①轴间距）=23.68m焊接钢管DN25：9m（④轴～⑦轴供水干管）-0.19（⑧#立管～⑦轴间距）+0.3m（⑧#立管至自动排气阀）+12m（回水干管③轴～⑥轴间距）+0.19*2（两个立管～内墙间距）+0.2*2（补偿器两臂长）=21.89焊接钢管DN20：6m（回水干管②#立管至①#立管之间）-0.255（1#立管至8轴间距）-0.19(②#立管至⑥轴间距)=5.56m散热器立管计算散热器的立管工程量按供水立管两端的平均标高差计算。

采暖工程采暖工程识图采暖工程施工图的识读1.采暖管道施工图的识读1）设计说明书设计说明书是用来说明设计意图和施工中需要注意的问题，通常在设计说明书中应说明的事项主要有：总耗热量，热媒的来源及参数，各不同房间的温度、相对湿度，采暖管道材料的种类、规格，管道保温材料、保温厚度及保温方法，管道及设备的刷油遍数及要求等。

2）施工图采暖管道施工图，包括管道平面布置图、剖面图、系统图、轴测图和详图。

比较复杂的室外供热管道，还绘制有总断面图和横断面图。

采暖管道详图主要是管道节点详图和标准通用图。

3）设备材料表采暖工程所需要的设备和材料，在施工图册中都列有设备材料清单，以备订货和采购之用。

2.室内采暖施工图的表示方法1）管道与散热器的表示方法采暖管道、散热器、附件及设备在给定的建筑平面图上。

采暖平面图上的管道、散热器和附件等的表示方法都是示意性的，但在系统轴测图上则表示采暖系统的全貌，表示出管道与散热器之间的连接以及排气和疏水等装置。

2）集气罐的表示方法集气罐是热水采暖系统常用的排水装置之一，设置在系统两端或总立管顶端，以及供水干管的始端；集气罐有立式、横式两种，用厚度4.5~8mm的钢板或直径150mm、200mm、250mm的钢管焊接而成。

有些热水采暖系统采用自动排气集气罐，这种集气罐内装有柱形浮标，当热水进入时浮标浮起，顶住放气管；当空气进入罐内时，浮标下沉，放气管打开进气放气。

3.室内采暖管道施工图的识读1）平面图的识读室内采暖平面图主要表示管道、附件及散热器在建筑物平面上的位置以及它们之间的相互关系。

平面图是采暖施工的主要图纸，识读时要掌握的主要内容和注意事项如下：（1）了解建筑物内散热器的位置、种类、片数以及散热器的安装方式（是明装、暗装或半暗装）。

（2）了解水平干管的布置方式、干管上的阀门、固定支架、补偿器等的平面位置和型号以及干管的直径。

（3）通过立管编号查清系统立管数量和布置位置。

（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置管道直径。

学习装修工程的水、暖、电安装预算第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m 时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

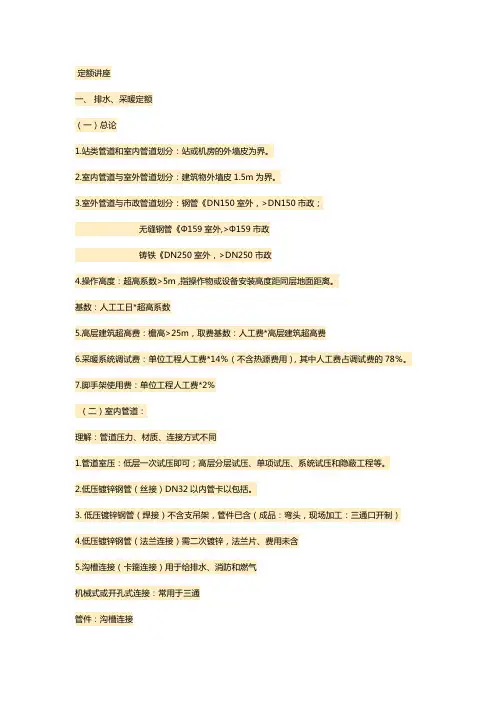

定额讲座一、排水、采暖定额（一）总论1.站类管道和室内管道划分：站或机房的外墙皮为界。

2.室内管道与室外管道划分：建筑物外墙皮1.5m为界。

3.室外管道与市政管道划分：钢管《DN150室外，>DN150市政；无缝钢管《Φ159室外,>Φ159市政铸铁《DN250室外，>DN250市政4.操作高度：超高系数>5m ,指操作物或设备安装高度距同层地面距离。

基数：人工工日*超高系数5.高层建筑超高费：檐高>25m，取费基数：人工费*高层建筑超高费6.采暖系统调试费：单位工程人工费*14％（不含热源费用），其中人工费占调试费的78％。

7.脚手架使用费：单位工程人工费*2％（二）室内管道：理解：管道压力、材质、连接方式不同1.管道室压：低层一次试压即可；高层分层试压、单项试压、系统试压和隐蔽工程等。

2.低压镀锌钢管（丝接）DN32以内管卡以包括。

3. 低压镀锌钢管（焊接）不含支吊架，管件已含（成品：弯头，现场加工：三通口开制）4.低压镀锌钢管（法兰连接）需二次镀锌，法兰片、费用未含5.沟槽连接（卡箍连接）用于给排水、消防和燃气机械式或开孔式连接：常用于三通管件：沟槽连接6. 给水铸铁管：常用于埋地入户管（铸铁管较钢管机械强度大，耐腐蚀）7. 排水铸铁管：水平连接>6个大便器或高层建筑必设辅助透气管辅助透气管管件、透其帽、立管检查口以含量形式含在定额里，不须单独计算。

8. 柔性排水铸铁管：橡胶法兰接口A型；W型抱箍连接9.铝塑复合管：黄铜管件连接或卡套式连接，管件之间螺纹连接铝塑复合管和PVC-U给水塑料管已含管件、钢塑转换接头安装费，但未含主材，含量1.01 铝塑复合管DN32以内包含管卡10.U－PVC排水塑料管件已含：透气帽、伸缩节、立检口和大便器连接管（蹲便器）不须单独计算；阻火圈或防火套管需单独提供。

11. PPR管：丝接执行镀锌钢管子目；粘接执行UPVC给水塑料管；热熔焊接执行第八章燃气管道PE管电热熔。

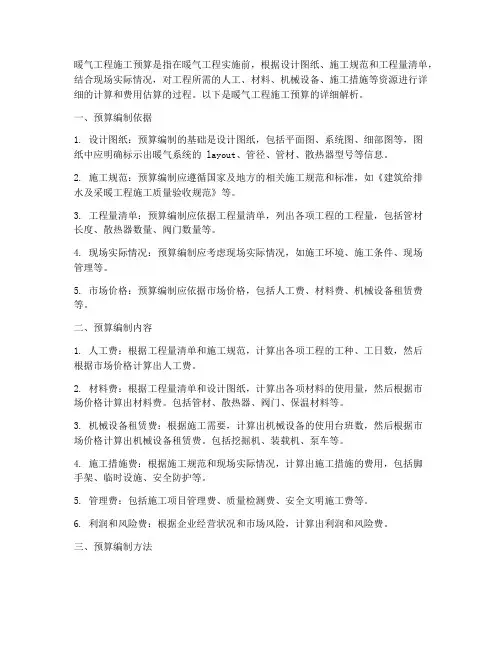

暖气工程施工预算是指在暖气工程实施前，根据设计图纸、施工规范和工程量清单，结合现场实际情况，对工程所需的人工、材料、机械设备、施工措施等资源进行详细的计算和费用估算的过程。

以下是暖气工程施工预算的详细解析。

一、预算编制依据1. 设计图纸：预算编制的基础是设计图纸，包括平面图、系统图、细部图等，图纸中应明确标示出暖气系统的 layout、管径、管材、散热器型号等信息。

2. 施工规范：预算编制应遵循国家及地方的相关施工规范和标准，如《建筑给排水及采暖工程施工质量验收规范》等。

3. 工程量清单：预算编制应依据工程量清单，列出各项工程的工程量，包括管材长度、散热器数量、阀门数量等。

4. 现场实际情况：预算编制应考虑现场实际情况，如施工环境、施工条件、现场管理等。

5. 市场价格：预算编制应依据市场价格，包括人工费、材料费、机械设备租赁费等。

二、预算编制内容1. 人工费：根据工程量清单和施工规范，计算出各项工程的工种、工日数，然后根据市场价格计算出人工费。

2. 材料费：根据工程量清单和设计图纸，计算出各项材料的使用量，然后根据市场价格计算出材料费。

包括管材、散热器、阀门、保温材料等。

3. 机械设备租赁费：根据施工需要，计算出机械设备的使用台班数，然后根据市场价格计算出机械设备租赁费。

包括挖掘机、装载机、泵车等。

4. 施工措施费：根据施工规范和现场实际情况，计算出施工措施的费用，包括脚手架、临时设施、安全防护等。

5. 管理费：包括施工项目管理费、质量检测费、安全文明施工费等。

6. 利润和风险费：根据企业经营状况和市场风险，计算出利润和风险费。

三、预算编制方法1. 单价分析法：根据工程量清单和市场价格，计算出各项工程的单价，然后乘以工程量得到总价。

2. 总价分析法：根据设计图纸和施工规范，计算出整个工程的总量，然后根据市场价格计算出总价。

3. 分类分析法：将工程分解为若干个部分，分别计算出每个部分的费用，然后汇总得到总价。
