机器人维护保养是确保机器人正常运行和延长其使用寿命的重要工作。
本文将深入探讨机器人维护保养标准的相关内容,以帮助读者更好地理解和实践。
引言概述:正文内容:1. 机器人零部件维护1.1 机器人关节维护:润滑剂的定期更换和清洁,关节松紧度的检查和调整。
1.2 机器人传感器维护:保持传感器的清洁和灵敏度,定期校准传感器功能。
1.3 机器人执行器维护:定期检查和更换执行器,调整执行器工作参数。
2. 机器人控制系统维护2.1 控制系统软件更新:根据厂商提供的更新补丁,及时更新机器人控制系统软件。
2.2 控制系统硬件检查:检查电源、电缆、接线等硬件部件是否良好连接,如有问题及时修复或更换。
2.3 控制系统备份:定期对机器人控制系统进行数据备份,以便出现问题时能够快速恢复。
3. 机器人软件维护3.1 软件功能测试:进行定期的功能测试,确保机器人软件的正常运行。
3.2 软件故障排除:记录并及时修复软件故障,保证机器人软件的稳定性。
3.3 软件性能优化:不断改进机器人软件性能,提高其运行效率和响应速度。
4. 机器人安全保障4.1 安全防护装置检查:定期检查和测试机器人的安全防护装置,确保其正常工作。
4.2 安全培训教育:对操作人员进行机器人安全培训,提升其安全意识和应急处理能力。
4.3 机器人周围环境检查:定期检查机器人周围的工作环境,清除可能的障碍物和安全隐患。
5. 机器人性能测试5.1 机器人姿态校准:定期进行机器人姿态校准,确保其运动轨迹准确。
5.2 功耗测试:测试机器人在不同工作负荷下的功耗情况,为能源管理提供依据。
5.3 运动精度测试:评估机器人运动精度,发现并修复运动误差。
5.4 速度测试:测试机器人的运动速度,评估其运动性能的稳定性和准确性。
5.5 噪音测试:测试机器人在运行时产生的噪音水平,以评估其噪音对操作员和周围环境的影响。
总结:机器人维护保养标准的制定和执行对于保障机器人系统的稳定运行和延长其使用寿命至关重要。

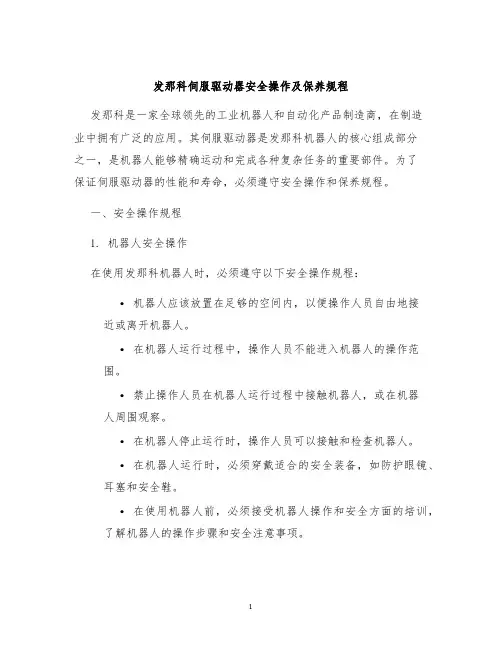

发那科伺服驱动器安全操作及保养规程发那科是一家全球领先的工业机器人和自动化产品制造商,在制造业中拥有广泛的应用。
其伺服驱动器是发那科机器人的核心组成部分之一,是机器人能够精确运动和完成各种复杂任务的重要部件。
为了保证伺服驱动器的性能和寿命,必须遵守安全操作和保养规程。
一、安全操作规程1. 机器人安全操作在使用发那科机器人时,必须遵守以下安全操作规程:•机器人应该放置在足够的空间内,以便操作人员自由地接近或离开机器人。
•在机器人运行过程中,操作人员不能进入机器人的操作范围。
•禁止操作人员在机器人运行过程中接触机器人,或在机器人周围观察。
•在机器人停止运行时,操作人员可以接触和检查机器人。
•在机器人运行时,必须穿戴适合的安全装备,如防护眼镜、耳塞和安全鞋。
•在使用机器人前,必须接受机器人操作和安全方面的培训,了解机器人的操作步骤和安全注意事项。
2. 伺服驱动器安全操作在使用发那科伺服驱动器时,必须遵守以下安全操作规程:•在使用发那科伺服驱动器前,务必阅读操作手册,了解驱动器的操作和安全注意事项。
•在操作伺服驱动器时,必须穿戴适合的安全装备,如工作手套、工作衣和防护眼镜。
•在检查和维护伺服驱动器时,必须先断开电源。
•禁止将手指或其他物品插入伺服驱动器的开口处和散热孔。
•禁止在伺服驱动器外部安装其他装置,以免影响伺服驱动器的正常工作。
二、保养规程为了保证发那科伺服驱动器的正常工作和延长寿命,必须进行正确的保养。
以下是发那科伺服驱动器的保养规程:1. 清洁必须定期清洁伺服驱动器,尤其是散热器、散热孔和电源端子。
清洁伺服驱动器的步骤如下:•关闭机器人和伺服驱动器的电源。
•用软布轻轻擦拭伺服驱动器表面的灰尘,不能使用化学清洁剂。
•用喷气罐吹除散热器和散热孔中的灰尘和杂物。
•定期检查电源端子上的松动或腐蚀,并用琉璃纸打磨电源端子,消除氧化层。
2. 检查必须定期检查伺服驱动器的运行状态,以确保伺服驱动器的正常工作。
保养目的与意义确保机器人正常运行定期保养可以确保FANUC机器人的各个部件和系统正常运行,减少故障和停机时间,提高生产效率。
延长机器人使用寿命通过定期检查和更换磨损部件,可以延长机器人的使用寿命,降低维修和更换成本。
提高机器人性能保养过程中可以对机器人进行校准和调整,确保其精度和稳定性,提高产品质量和生产效率。
保养周期及计划安排定期保养日常保养根据机器人使用情况和厂家建议,制定定期保养计划,包括更换润滑油、检查紧固件等。
特殊保养安全第一使用专业工具保持记录及时处理问题保养注意事项外观检查检查机器人的关节运动是否平稳,有无异常噪音或振动。
检查机器人的关节运动范围是否符合要求。
检查机器人的关节运动速度是否正常。
关节运动检查检查机器人的连接器是否松动或接触不良。
检查机器人的电缆布局是否合理,有无被夹压或摩擦的情况。
检查机器人的电缆是否有破损、老化或裸露现象。
电缆及连接器检查安全装置检查检查机器人的安全装置是否完好,如急停按钮、安全门等。
检查机器人的安全警示标识是否清晰可见。
检查机器人的安全防护措施是否到位,如防护栏、防护罩等。
定期清理机器人表面灰尘、油污和其他杂质,保持机器人外观整洁。
使用专用清洁剂和工具清洁机器人内部,特别是关节、电机等关键部位。
检查并清理机器人散热系统,确保散热效果良好。
清洁机器人表面及内部更换润滑油和脂根据机器人使用情况和维护手册要求,定期更换关节润滑油和脂。
选择合适的润滑油和脂,确保机器人关节顺畅运转,减少磨损。
更换过程中注意清洁,避免杂质进入关节内部。
清洁并检查轴承和导轨检查并更换密封件定期检查机器人各部位的密封件,如发现有老化、破损或泄漏现象应及时更换。
更换密封件时应选择与原配件相同规格和品质的密封件,确保密封效果。
更换过程中注意清洁和润滑,确保密封件安装位置的干净和光滑。
检查电气连接及紧固情况清洁并检查控制柜内部定期清洁控制柜内部的灰尘和杂物,保持控制柜内部清洁干燥。
检查控制柜内部的散热风扇是否正常工作,确保控制柜的散热效果良好。
Fanuc机器人设备维护保养手册Fanuc机器人设备维护保养手册是一本非常重要的资料,它记录了Fanuc机器人设备的维护和保养方法,对于确保机器人设备的正常运行和延长设备寿命具有至关重要的作用。
在这篇文章中,我将重点讨论Fanuc机器人设备维护保养手册的重要性,并深入探讨其中所包含的内容和方法。
一、Fanuc机器人设备维护保养手册的重要性1.1 保障设备的正常运行Fanuc机器人设备维护保养手册是确保设备正常运行的重要工具。
通过按照手册上的方法进行定期的维护和保养,可以及时发现并解决设备问题,确保设备的运行稳定性和可靠性。
1.2 延长设备的使用寿命定期的维护和保养可以有效地延长设备的使用寿命。
Fanuc机器人设备维护保养手册中记录了设备的维护周期和方法,按照手册进行维护可以最大限度地减少设备的故障和损坏,从而延长设备的使用寿命。
二、Fanuc机器人设备维护保养手册的内容和方法2.1 维护内容Fanuc机器人设备维护保养手册中包含了设备的各个部件的维护内容,包括润滑、清洁、检查、调整等。
在手册中详细记录了每个部件的维护周期和方法,用户可以根据手册进行定期的维护。
2.2 保养方法除了日常的维护工作,手册中还包括了设备的保养方法。
这些方法包括了设备的保养周期、保养材料和保养步骤等,用户可以按照手册进行保养,以确保设备的长期稳定运行。
三、个人观点和理解作为一名Fanuc机器人设备的使用者,我深知设备的正常运行对于生产的重要性。
Fanuc机器人设备维护保养手册为我提供了重要的参考,使我能够及时发现并解决设备问题,确保了生产的正常进行。
在实际使用中,我发现严格依照手册进行维护和保养,确实可以显著减少设备的故障,提高设备的可靠性。
总结和回顾Fanuc机器人设备维护保养手册对于确保设备的正常运行和延长设备寿命至关重要。
手册中包含了设备的维护内容和方法,用户可以依照手册进行定期的维护和保养。
我个人通过实际经验深知手册的重要性,严格按照手册进行维护和保养可以有效地提高设备的可靠性,延长设备的使用寿命。

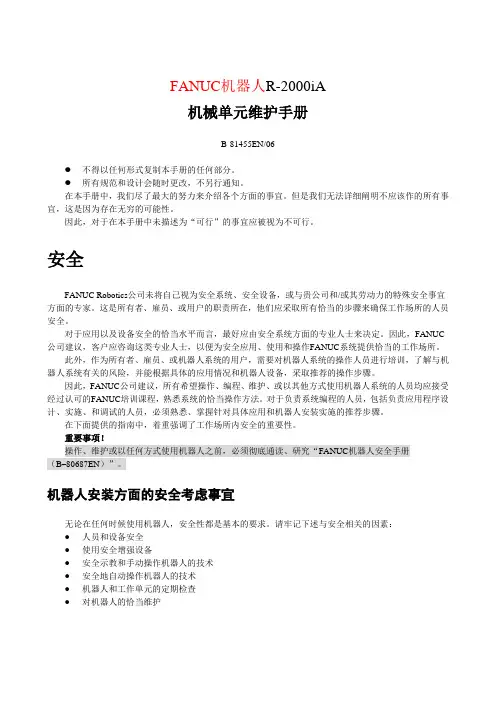

FANUC机器人R-2000iA机械单元维护手册B-81455EN/06●不得以任何形式复制本手册的任何部分。
●所有规范和设计会随时更改,不另行通知。
在本手册中,我们尽了最大的努力来介绍各个方面的事宜。
但是我们无法详细阐明不应该作的所有事宜,这是因为存在无穷的可能性。
因此,对于在本手册中未描述为“可行”的事宜应被视为不可行。
安全FANUC Robotics公司未将自己视为安全系统、安全设备,或与贵公司和/或其劳动力的特殊安全事宜方面的专家。
这是所有者、雇员、或用户的职责所在,他们应采取所有恰当的步骤来确保工作场所的人员安全。
对于应用以及设备安全的恰当水平而言,最好应由安全系统方面的专业人士来决定。
因此,FANUC 公司建议,客户应咨询这类专业人士,以便为安全应用、使用和操作FANUC系统提供恰当的工作场所。
此外,作为所有者、雇员、或机器人系统的用户,需要对机器人系统的操作人员进行培训,了解与机器人系统有关的风险,并能根据具体的应用情况和机器人设备,采取推荐的操作步骤。
因此,FANUC公司建议,所有希望操作、编程、维护、或以其他方式使用机器人系统的人员均应接受经过认可的FANUC培训课程,熟悉系统的恰当操作方法。
对于负责系统编程的人员,包括负责应用程序设计、实施、和调试的人员,必须熟悉、掌握针对具体应用和机器人安装实施的推荐步骤。
在下面提供的指南中,着重强调了工作场所内安全的重要性。
重要事项!操作、维护或以任何方式使用机器人之前,必须彻底通读、研究“FANUC机器人安全手册(B–80687EN)”。
机器人安装方面的安全考虑事宜无论在任何时候使用机器人,安全性都是基本的要求。
请牢记下述与安全相关的因素:●人员和设备安全●使用安全增强设备●安全示教和手动操作机器人的技术●安全地自动操作机器人的技术●机器人和工作单元的定期检查●对机器人的恰当维护使人员和设备处于安全条件在任何情形下,人员安全始终是最重要的因素。
FANUC发那科维护保养流程一、教学内容本节课我们将学习FANUC发那科的维护保养流程。
教材的章节为《工业维护保养与维修》的第五章,详细内容包括:1. FANUC的日常维护保养2. FANUC的周期性维护保养3. FANUC的故障排查与维修二、教学目标1. 学生能够理解FANUC的维护保养的重要性。
2. 学生能够掌握FANUC的日常维护保养和周期性维护保养的流程。
3. 学生能够学会使用适当的工具对FANUC进行故障排查和维修。
三、教学难点与重点重点:FANUC的日常维护保养和周期性维护保养的流程。
难点:FANUC的故障排查与维修。
四、教具与学具准备教具:FANUC模型、工具箱、故障排查手册。
学具:笔记本电脑、学习软件、维护保养记录表。
五、教学过程1. 实践情景引入:让学生观察FANUC模型,引导学生思考维护保养的重要性。
2. 理论讲解:讲解FANUC的日常维护保养和周期性维护保养的流程,包括清洁、检查、润滑、更换零部件等。
3. 操作演示:教师演示如何使用工具进行FANUC的维护保养,包括如何清洁、检查、润滑和更换零部件。
4. 随堂练习:学生分组进行练习,模拟FANUC的维护保养过程,记录维护保养记录表。
5. 例题讲解:分析故障案例,讲解如何使用故障排查手册进行故障排查和维修。
6. 小组讨论:学生分组讨论如何改进维护保养流程,提高维护保养效果。
六、板书设计板书内容:FANUC维护保养流程1. 日常维护保养清洁检查润滑2. 周期性维护保养更换零部件性能检测3. 故障排查与维修使用故障排查手册维修工具的使用七、作业设计作业题目:请根据课堂所学,编写一份FANUC的维护保养计划。
答案:根据FANUC的使用情况和维护保养要求,制定一份详细的维护保养计划,包括日常维护保养和周期性维护保养的内容、时间安排和执行人。
八、课后反思及拓展延伸课后反思:本节课学生掌握了FANUC的维护保养流程,但在故障排查与维修方面仍需加强实践操作。
2023REPORTING 发那科(FANUC)机器人维护保养调试维修•机器人概述与基础知识•日常维护与保养操作•故障诊断与调试技巧•维修服务与技术支持体系•培训学习与提升能力途径•总结回顾与展望未来发展趋势目录20232023REPORTINGPART01机器人概述与基础知识发那科(FANUC)机器人简介发那科(FANUC)是全球领先的工业机器人制造商,提供多种型号和规格的机器人产品。
FANUC机器人在工业自动化领域具有广泛应用,包括焊接、装配、搬运、喷涂等。
FANUC机器人以高精度、高速度、高可靠性和易维护等特点著称。
机器人结构组成及工作原理结构组成FANUC机器人主要由机器人本体、控制器、伺服驱动系统和检测传感器等组成。
工作原理机器人通过控制器接收指令,伺服驱动系统驱动机器人本体运动,同时检测传感器实时监测机器人状态,确保机器人按照预定轨迹和精度要求完成任务。
维护保养重要性及周期安排维护保养重要性定期对FANUC机器人进行维护保养可以确保机器人的正常运行,延长使用寿命,提高生产效率。
周期安排根据机器人的使用频率、工作环境和任务复杂度等因素,制定合理的维护保养周期,通常包括日常检查、定期保养和年度大保养等。
2023REPORTINGPART02日常维护与保养操作010204清洁与检查流程定期清洁机器人表面,去除灰尘、油污等杂质,保持外观整洁。
检查各关节、轴承等运动部件的磨损情况,确保正常运转。
清理散热器表面灰尘,确保散热效果良好。
检查电缆、气管等连接部件是否松动或破损,及时紧固或更换。
03根据机器人使用频率和工作环境,定期更换关节润滑油,保证关节灵活运转。
在更换润滑油时,需先将旧油彻底排出,再注入新油至规定油位。
注意使用专用润滑油,避免使用不合适的油品导致关节损坏。
关节润滑油的更换周期一般为每半年或每年一次,具体时间根据机器人使用情况而定。
01020304关节润滑及更换润滑油方法定期检查电气系统各部件的连接情况,确保连接牢固、无松动。
FANUC机器人基本保养概述
定期保养机器人可以延长机器人的使用寿命,FANUC机器人的常规保养周期可以分为日常、三个月、六个月、一年、两年、三年。
保养周期检查和保养内容备注
日常1、不正常的噪音和震动
2、马达温度
3、周边设备是否可以正常工作
4、每根轴的抱闸是否正常有些机型只有J2、J3抱闸
三个月1、控制器部分的电缆
2、控制器的通风
3、连接机械本体的电缆
4、接插件的固定状况是否良好
5、拧紧机器上的盖板和各种附加件
6、清楚机器上的灰尘和杂物
一年
1、更换平衡块轴承润滑油某些机型不需要
2、更换机器人本体电池
二年更换控制柜电池
三年更换机器人减速机润滑油。
机器人维护与保养定期保养机器人可以延长机器人的使用寿命,FANUC机器人的保养周期可以分为日常三个月,六个月,一年,三年。
具体内容如下:在这里具体描述如何更换电池和润滑油。
更换电池FANUC机器人系统在保养当中需要更换两种电池:更换控制器主板上的电池和机器人本体上的电池。
1.更换控制器主板上的电池程序和系统变量存储在主板上的SRAM中,由一节位于主板上的锂电池供电,以保存数据。
当这节电池的电压不足时,则会在TP上显示报警(SYST-035 Low or No Battery Power in PSU)。
当电压变得更低时,SRAM中的内容将不能备份,这时需要更换旧电池,并将原先备份的数据重新加载。
因此,平时注意用Memory Card或软盘定期备份数据。
控制器主板上的电池两年换一次,具体步骤如下:1) 准备一节新的锂电池(推荐使用FANUC原装电池)。
2)机器人通电开机正常后,等待30秒。
3)机器人关电,打开控制器柜子,拔下接头取下主板上的旧电池。
4)装上新电池,插好接头2.更换机器人本体上的电池机器人本体上的电池用来保存每根轴编码器的数据。
因此电池需要每年都更换,在电池电压下降报警(SRVO-065 BLAL alarm(Group: %d Axis: %d)出现时,允许用户更换电池。
若不及时更换,则会出现报警(SRVO-062 BZAL alarm(Group: %d Axis: %d),此时机器人将不能动作,遇到这种情况再更换电池,还需要做Mastering,才能使机器人正常运行。
具体步骤如下:1)保持机器人电源开启,按下机器急停按钮。
2)打开电池盒的盖子,拿出旧电池。
3)换上新电池(推荐使用FANUC原装电池),注意不要装错正负极(电池盒的盖子上有标识)。
4)盖好电池盒的盖子,上好螺丝。
更换润滑油机器人每工作三年或工作10000小时,需要更换J1,J2,J3、J4、J5、J6轴减速器润滑油和J4轴齿轮盒的润滑油。
