最新FANUC机器人编程与操作

发那科数控系统的编程与操作一、发那科数控系统的编程1.手工编程手工编程是一种较为常见的编程方式。

基本步骤如下：-了解数控机床的基本参数和加工要求，包括材料、刀具等信息。

-根据工件的形状和尺寸，选择合适的加工方式和刀具路径。

-使用发那科数控系统的编程界面，手动输入G代码和M代码。

-根据工件的不同特性，选择合适的加工参数，如进给速度、切削速度等。

-编写子程序和循环程序，提高编程效率。

-在数控机床上进行样机加工，不断调整和优化程序。

2.自动编程自动编程是一种较为高级的编程方式，它通过专门的编程软件实现。

基本步骤如下：-安装发那科数控系统的编程软件，并了解其操作界面和功能。

-导入工件的CAD模型，对其进行分析和加工策略的选择。

-根据加工策略，自动生成刀具路径和相关参数。

-进行后续的校核和优化，确保生成的刀具路径是合理的。

-在数控机床上进行样机加工，不断调整和优化程序。

二、发那科数控系统的操作1.打开数控机床的电源，启动发那科数控系统。

2.选择合适的工作模式，如手动模式、自动模式等。

3.进入编程界面，输入相应的指令和参数。

4.根据加工要求，选择合适的刀具和刀具路径。

5.设置加工参数，如切削速度、进给速度等。

6.进行刀具的预调和工件的定位，确保加工的精度。

7.启动数控机床，进行加工操作。

8.监控加工过程，及时调整参数和纠正错误。

9.加工完成后，关闭数控机床和发那科数控系统。

发那科数控系统的编程与操作需要熟悉一定的机械加工知识和对数控系统的理解。

在实际操作中，需要根据具体的加工要求和工件特性进行合理的选择和设置。

同时，还需要不断学习和积累经验，不断提高编程和操作的技术水平。

只有这样，才能更好地应用发那科数控系统，提高生产效率和产品质量。

fanuc发那科机器人编程手册Fanuc发那科机器人编程手册一、简介Fanuc发那科是世界上领先的机器人制造商之一，其机器人在工业自动化领域有着广泛的应用。

Fanuc发那科机器人编程手册是操作Fanuc发那科机器人的重要工具，通过该手册，用户可以学习机器人编程的基础知识和技巧，掌握机器人的操作方法和编程语言，实现对机器人的灵活控制。

二、机器人编程基础知识1. 机器人的结构和组成：Fanuc发那科机器人由机械臂、控制器、传感器、执行器等多个部件组成，每个部件都有特定的功能和作用。

2. 坐标系和运动控制：机器人的坐标系是确定机器人运动和定位的基础，掌握坐标系的概念和使用方法是进行机器人编程的前提。

3. 程序结构和语法：机器人编程语言包括RSL（Robot Script Language）和KAREL（Fanuc发那科控制器语言），熟悉编程语言的结构和语法可以更好地编写机器人程序。

三、机器人编程技巧1. 运动指令的使用：机器人的运动指令包括直线运动、圆弧运动、旋转运动等，选择合适的运动指令可以实现不同的操作需求。

2. 传感器的应用：机器人的传感器可以提供环境信息和物体检测等功能，合理应用传感器可以增加机器人的灵活性和安全性。

3. 条件判断和循环控制：机器人程序中常常需要进行条件判断和循环控制，熟练掌握条件判断和循环控制的语法和用法可以提高程序的效率和可读性。

四、实例操作和案例分析Fanuc发那科机器人编程手册中通常会包含一些实例操作和案例分析，通过对实际案例的分析和操作，用户可以更好地理解机器人编程的应用和技巧。

1. 实例操作：手册中会提供一些具体的机器人操作场景，例如机器人的物料搬运、焊接、涂装等，用户可以按照手册中的操作步骤进行实践。

2. 案例分析：手册中会提供一些机器人编程案例的分析和解决方法，用户可以通过分析案例来学习问题解决的思路和方法。

五、常见问题和故障排除Fanuc发那科机器人编程手册中还会包含一些常见问题和故障排除的方法和技巧，这对用户在实际应用中遇到问题时进行自我排除和解决非常有帮助。

FANUC发那科工业G76代码使用方法及程序例一、G76代码简介G76代码是FANUC发那科工业中的一种功能强大的编程指令，主要用于实现末端的精确钻孔操作。

通过合理运用G76代码，可以大大提高生产效率，保证钻孔精度。

下面将详细介绍G76代码的使用方法及程序例。

二、G76代码使用方法1. 确认型号及配置在使用G76代码前，请确保您的FANUC发那科工业型号支持该功能，并且已正确配置相关硬件设备，如钻孔工具、控制器等。

2. 编写G76代码程序O1000；（程序编号）G90 G54；（设置绝对坐标系，选择工件坐标系）G43 H1；（启用工具长度补偿）G76 P1 Q1 R1；（设置钻孔参数）G0 X100 Y100；（移动到钻孔起点）G76 X100 Y100 Z50 R1；（执行钻孔操作）G80；（取消循环）M30；（程序结束）3. G76代码参数说明P：孔径补偿值，单位为mm。

Q：每次进给深度，单位为mm。

R：退刀安全高度，单位为mm。

4. 执行G76代码程序三、G76代码程序实例O2000；（程序编号）G90 G54；（设置绝对坐标系，选择工件坐标系）G43 H1；（启用工具长度补偿）G76 P10 Q5 R10；（设置钻孔参数，孔径补偿10mm，每次进给5mm，退刀安全高度10mm）G0 X100 Y100；（移动到钻孔起点）G76 X100 Y100 Z20 R10；（执行钻孔操作，孔深20mm）G80；（取消循环）M30；（程序结束）四、G76代码注意事项1. 钻孔前检查在执行G76代码前，务必检查工具是否安装正确，工件是否固定牢固，以及钻孔路径是否畅通无阻。

2. 参数调整根据实际钻孔需求，合理调整P、Q、R参数。

过大的孔径补偿会导致工具与工件接触不良，而过小的退刀安全高度则可能引起撞刀事故。

3. 安全监控在程序运行过程中，操作人员应密切关注的运行状态，如有异常立即暂停程序，排查问题。

五、G76代码在实际应用中的技巧1. 多孔加工若需要在工件上连续钻多个孔，可以复制G76代码段，并修改相应的坐标值，以实现快速编程。

FANUC系列机器人编程作业指导此篇机器人编程操作指导，主要是针厨房电器公司所生产的产品，而编程则主要运用到直线焊接。

本篇编程作业指导贯彻了直线编程的每一步骤，包括编程中要注意到的细节问题，编程的快速技巧问题等等。

一、进入编程界面如右图所示：为激光发出器的开关按钮，在编程前，必须打开激光发出器以及手动操控界面开关按钮，开机步骤如右图所示：第一步：打开“能量”按钮；第二步：打开“总能量”按钮；第三步：打开“开始”开关按钮。

二、确认激光发出器界面参数激光发出器内部标准参数如下图：第一步第三步第二步三、 创建编程文件在操控界面打开过后，首先先选择程序选择界面（SELECT ）,进入程序界面后，然后选择F2按键，即要求创建一个新的程序命令，如下图所示：SELECT 按钮选择F2按钮选择第二条单个字母输入方式，然后相应的从F1，F2,F3,F4,F5按钮中选择字母填写在Program Name 的空格中，然后连续按ENTER 键，创建完成。

四、 程序编制方法首先，脑子里面要对所编制程序的行走路线了然于心，才能快速的编制程序，打个比方，我们现在所要编制的路线如右图：1 3 52 4 6这个路线需要6个点，但程序需要有8条，其中增加了开激光、关激光指令，移动点的指令为：【序号】J P[1] 30% CNT100；焊接点的指令为：【序号】P[1] 20mm/sec FINE;开激光的指令为DO[20]=ON;关激光的指令为：DO[20]=OFF 。

经过上面的认识，上面所走路线的编程程序为：P[1] 20mm/sec FINE DO[20]=ONP[2]20mm/sec FINE P[3]20mm/sec FINE P[4] 20mm/sec FINE P[5]20mm/sec FINE P[6]20mm/sec FINE DO[20]=OFF然后出现此图所示可改变参数 可改变参数可改变参数在机器人的编程操作中，一般在所需要焊接点的程序前需添加三条以上的移动点，第一点是为了定位机器人的原点，其他点是为了让机器人按合理的操作路线行进到所要焊接的点红色点为移动点，绿色点为焊接点，所以上面的程序就变为：P[1] 30% CNT100 注意原点必须定位好移动到焊接点P[2] 30% CNT100P[3] 30% CNT100P[4] 80mm/sec FINEDO[20]=ON 开激光指令P[5]20mm/sec FINEP[6]20mm/sec FINEP[7] 20mm/sec FINEP[8]20mm/sec FINEP[9]20mm/sec FINEDO[20]=OFF 关激光指令P[10] 30% CNT100返回原点P[11] 30% CNT100P[12] 30% CNT100 此处与第一条指令均为原点（同一点）具体编程的操作步骤如下：在编程文件创建后，按ENTER键进入编程区，右图红线所标识的部位只有两种状态，一种是英文字母多时的状态（1状态），一种是英文字母少时的状态（2状态）；1状态中，我们只运用到F1指令，里面有移动指令、焊接点指令，如右图中的2、3条指令，把机器人移到想要的点位置以后，然后选择点的类型，按ERTER键，即规定了此点的位置。

FANUC机器人指令手册：编程指南（1）1.变更编号（Renumber）该选项的功能作用是：以升序方式，从光标所在行起，自上而下赋予程序中位置变量新的位置编号，使程序中的位置编号更加整齐。

图1示教编程中，由于经常需要对示教位置点执行插入或删除操作，位置编号在程序中会变得零乱无序（如图2）。

图2通过变更编号功能，可使位置编号在程序中依序排列（如图3）。

图3注意：1、变更编号功能仅对编号顺序进行调整，不改变原程序轨迹。

2、变更编号功能只对位置变量P[i]有效，对位置寄存器PR[i]无效。

具体操作步骤：将光标移至程序首行后①选择F5编辑命令；②选择“变更编号”选项；③选择F4“是”（如图4、图5所示）。

图4备注：由于行1与行6中位置变量相同，都为P[1]。

所以，变更编号后两者编号保持一致。

图52.取消（Undo）该选项的功能作用是：可以撤销指令的更改、行插入、行删除等程序编辑操作。

注意：该功能只能撤销上一步操作，不能撤销多次操作。

下文以行删除为例对该功能进行说明。

原程序如图6所示：图6在原程序中删除1-3行后，程序如图7所示：图7通过使用取消（Undo）功能，能够撤销删除操作，恢复已删除行。

具体操作步骤：①选择F5编辑命令；②选择“取消”；③选择F4“是”（如图8、图9所示）。

图8图9取消后，程序如图10所示。

图103.改为备注（Remark）该选项的功能作用是：通过将程序中的单行或多行指令改为备注，可以在程序运行中不执行该指令。

原程序如图11，图11该程序对应机器人轨迹如图12，图12将原程序2-4行改为备注后，在行的开头会显示“//”。

改为备注的指令在程序运行中相当于被屏蔽，不会被执行。

将2-4行改为备注后，程序如图13，图13改为备注后的程序执行效果如图14，行2至行4指令内容保留，但不被执行。

图14具体操作步骤：①将光标移至需要改为备注的行号位置；②选择F5编辑命令；③选择“改为备注”选项（如图15）；④根据提示，下移光标选中目标对象；⑤选择F4“改为备注”（如图16）。

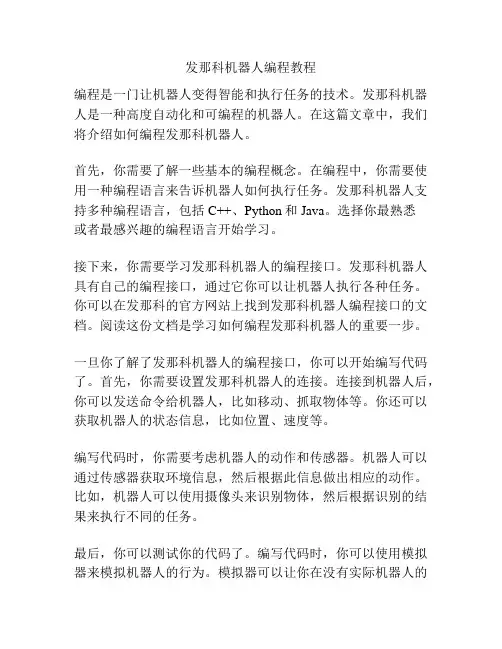

发那科机器人编程教程编程是一门让机器人变得智能和执行任务的技术。

发那科机器人是一种高度自动化和可编程的机器人。

在这篇文章中，我们将介绍如何编程发那科机器人。

首先，你需要了解一些基本的编程概念。

在编程中，你需要使用一种编程语言来告诉机器人如何执行任务。

发那科机器人支持多种编程语言，包括C++、Python和Java。

选择你最熟悉或者最感兴趣的编程语言开始学习。

接下来，你需要学习发那科机器人的编程接口。

发那科机器人具有自己的编程接口，通过它你可以让机器人执行各种任务。

你可以在发那科的官方网站上找到发那科机器人编程接口的文档。

阅读这份文档是学习如何编程发那科机器人的重要一步。

一旦你了解了发那科机器人的编程接口，你可以开始编写代码了。

首先，你需要设置发那科机器人的连接。

连接到机器人后，你可以发送命令给机器人，比如移动、抓取物体等。

你还可以获取机器人的状态信息，比如位置、速度等。

编写代码时，你需要考虑机器人的动作和传感器。

机器人可以通过传感器获取环境信息，然后根据此信息做出相应的动作。

比如，机器人可以使用摄像头来识别物体，然后根据识别的结果来执行不同的任务。

最后，你可以测试你的代码了。

编写代码时，你可以使用模拟器来模拟机器人的行为。

模拟器可以让你在没有实际机器人的情况下测试你的代码。

测试代码时，请确保你的代码没有错误，并且机器人能够按照你的期望执行任务。

编程发那科机器人可能需要一些时间和耐心。

但是，一旦你掌握了基本的编程技巧，你将能够编写出功能强大的机器人应用程序。

祝你编程愉快，并享受你在编程中的探索之旅！。

contents •FANUC机器人概述•FANUC机器人硬件组成•FANUC机器人软件编程•FANUC机器人操作与维护•FANUC机器人应用案例•FANUC机器人发展趋势与展望目录01FANUC机器人概述FANUC公司简介FANUC公司是一家专业从事工业机器人和工厂自动化设备的研发、生产和销售的公司。

FANUC公司拥有丰富的机器人技术和经验，是全球领先的工业机器人制造商之一。

FANUC公司的机器人产品广泛应用于汽车、电子、机械、食品等各个领域。

汽车制造电子产品制造机械加工食品生产第一代FANUC机器人01第二代FANUC机器人02第三代FANUC机器人0302FANUC机器人硬件组成控制器与执行器控制器执行器传感器与检测装置位置传感器姿态传感器视觉传感器辅助装置与配件示教器安全防护装置末端执行器03FANUC机器人软件编程编程语言介绍FANUC机器人编程语言编程语言特点编程环境搭建硬件要求软件安装试。

配置与调试示例程序程序解析调试与运行编程实例演示详细解析示例程序中的各个部分，包括程序结构、语法规则、变量定义、函数调用等，以帮FANUC机器人调试和运行，观察机器人的运动轨迹和执行结果，以验证程序的正确性和可行性。

04FANUC机器人操作与维护操作界面介绍显示机器人状态、程序列表、IO状态等重要信息。

用于编写、修改和调试机器人程序。

实时监测机器人运行状态，包括关节角度、速度、负载等。

设置机器人运行参数，如加速度、减速度、运动范围等。

主界面程序编辑界面监控界面参数设置界面基本操作演示01020304开机与关机程序编写与执行手动操作自动运行维护与保养指南日常维护定期检查故障诊断与排除预防性维护05FANUC机器人应用案例焊接应用案例汽车制造FANUC机器人在汽车制造领域广泛应用于焊接工艺，如车身焊接、零部件焊接等，提高生产效率和焊接质量。

船舶制造在船舶制造过程中，FANUC机器人可承担大型构件的焊接任务，减少人工操作难度，提升焊接速度和精度。

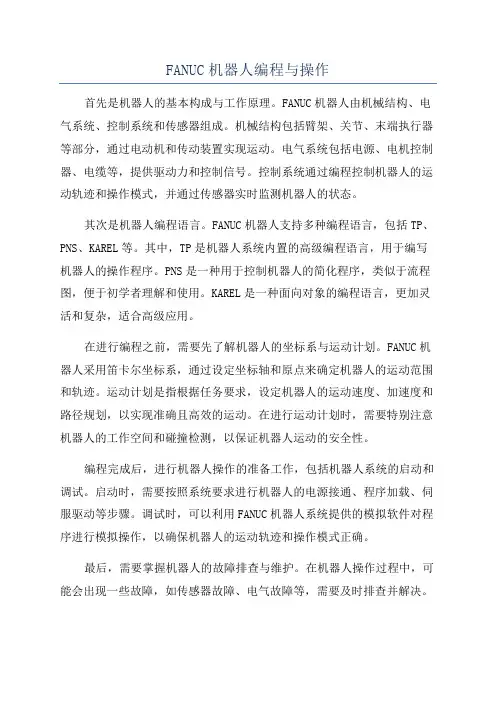

FANUC机器人编程与操作首先是机器人的基本构成与工作原理。

FANUC机器人由机械结构、电气系统、控制系统和传感器组成。

机械结构包括臂架、关节、末端执行器等部分，通过电动机和传动装置实现运动。

电气系统包括电源、电机控制器、电缆等，提供驱动力和控制信号。

控制系统通过编程控制机器人的运动轨迹和操作模式，并通过传感器实时监测机器人的状态。

其次是机器人编程语言。

FANUC机器人支持多种编程语言，包括TP、PNS、KAREL等。

其中，TP是机器人系统内置的高级编程语言，用于编写机器人的操作程序。

PNS是一种用于控制机器人的简化程序，类似于流程图，便于初学者理解和使用。

KAREL是一种面向对象的编程语言，更加灵活和复杂，适合高级应用。

在进行编程之前，需要先了解机器人的坐标系与运动计划。

FANUC机器人采用笛卡尔坐标系，通过设定坐标轴和原点来确定机器人的运动范围和轨迹。

运动计划是指根据任务要求，设定机器人的运动速度、加速度和路径规划，以实现准确且高效的运动。

在进行运动计划时，需要特别注意机器人的工作空间和碰撞检测，以保证机器人运动的安全性。

编程完成后，进行机器人操作的准备工作，包括机器人系统的启动和调试。

启动时，需要按照系统要求进行机器人的电源接通、程序加载、伺服驱动等步骤。

调试时，可以利用FANUC机器人系统提供的模拟软件对程序进行模拟操作，以确保机器人的运动轨迹和操作模式正确。

最后，需要掌握机器人的故障排查与维护。

在机器人操作过程中，可能会出现一些故障，如传感器故障、电气故障等，需要及时排查并解决。

此外，定期对机器人进行保养和维护也是必要的，包括清洁、润滑、零部件更换等，以确保机器人的正常运行和寿命。

总之，FANUC机器人编程与操作需要一定的理论与实践知识。

通过掌握机器人的基本构成与工作原理、编程语言、坐标系与运动计划、操作准备、故障排查与维护等方面的知识，可以有效地编程和操作FANUC机器人，提高工作效率和产品质量。

FANUC机器人基本操作指导
FANUC机器人是一种多功能的自动化机器人系统，广泛应用于工业生产线中。

本文将为读者介绍FANUC机器人的基本操作指导。

1.机器人的启动和关机
a.启动：首先确保机器人连接到电源并处于关闭状态。

然后按下“启动”按钮，机器人会进行初始化程序，并显示启动界面。

b.关机：在菜单界面上选择“关机”，然后按下“确认”按钮。

机器人将会完成关机程序，并显示已关机。

2.机器人的操作模式
b.自动模式：用于自动化生产，机器人将按照预定的程序和任务进行操作。

c.运行模式：用于执行已经编程好的任务。

机器人将按照程序的要求进行操作。

3.机器人的示教方法
4.机器人的编程
b.KAREL编程：使用KAREL语言进行编程。

KAREL是一种高级编程语言，可以实现更复杂的任务和控制。

c.直接编程：直接在机器人的控制台上进行编程。

这种编程方式适用于简单的任务和指令。

5.机器人的安全操作。
