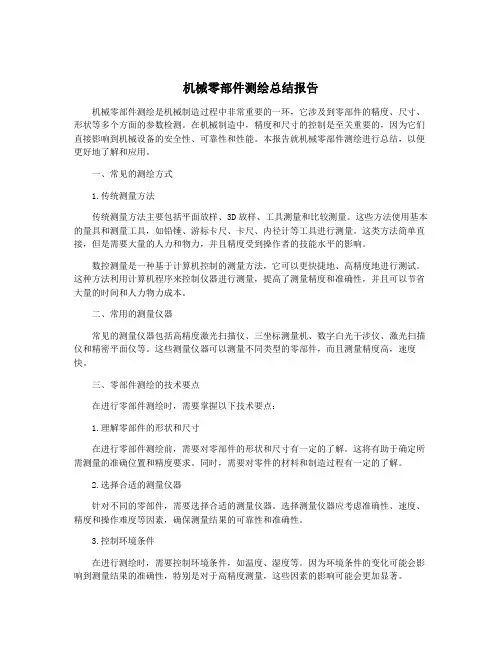

机械零部件测绘总结报告机械零部件测绘是机械制造过程中非常重要的一环，它涉及到零部件的精度、尺寸、形状等多个方面的参数检测。
在机械制造中，精度和尺寸的控制是至关重要的，因为它们直接影响到机械设备的安全性、可靠性和性能。
本报告就机械零部件测绘进行总结，以便更好地了解和应用。
一、常见的测绘方式1.传统测量方法传统测量方法主要包括平面放样、3D放样、工具测量和比较测量。
这些方法使用基本的量具和测量工具，如铅锤、游标卡尺、卡尺、内径计等工具进行测量。
这类方法简单直接，但是需要大量的人力和物力，并且精度受到操作者的技能水平的影响。
数控测量是一种基于计算机控制的测量方法，它可以更快捷地、高精度地进行测试。
这种方法利用计算机程序来控制仪器进行测量，提高了测量精度和准确性，并且可以节省大量的时间和人力物力成本。
二、常用的测量仪器常见的测量仪器包括高精度激光扫描仪、三坐标测量机、数字白光干涉仪、激光扫描仪和精密平面仪等。
这些测量仪器可以测量不同类型的零部件，而且测量精度高，速度快。
三、零部件测绘的技术要点在进行零部件测绘时，需要掌握以下技术要点：1.理解零部件的形状和尺寸在进行零部件测绘前，需要对零部件的形状和尺寸有一定的了解。
这将有助于确定所需测量的准确位置和精度要求。
同时，需要对零件的材料和制造过程有一定的了解。
2.选择合适的测量仪器针对不同的零部件，需要选择合适的测量仪器。
选择测量仪器应考虑准确性、速度、精度和操作难度等因素，确保测量结果的可靠性和准确性。
3.控制环境条件在进行测绘时，需要控制环境条件，如温度、湿度等。
因为环境条件的变化可能会影响到测量结果的准确性，特别是对于高精度测量，这些因素的影响可能会更加显著。
4.进行数据处理完成测量后，还需要进行数据处理，包括数据实时采集、数据转换、数据清理、数据可视化和数据分析。
数据处理的目的是将原始数据转换为可视化的结果，这对于后续的质量控制和工艺改进有很大的帮助。
![机械零件测绘[1]](https://img.taocdn.com/s1/m/43f02f5a15791711cc7931b765ce05087732757f.png)

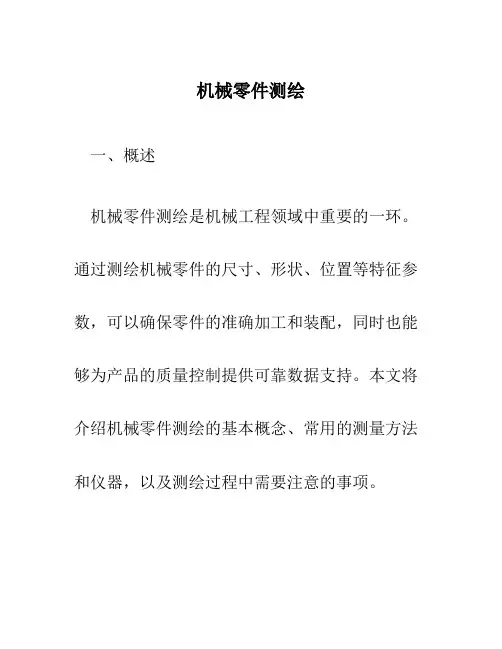

机械零件测绘一、概述机械零件测绘是机械工程领域中重要的一环。
通过测绘机械零件的尺寸、形状、位置等特征参数，可以确保零件的准确加工和装配，同时也能够为产品的质量控制提供可靠数据支持。
本文将介绍机械零件测绘的基本概念、常用的测量方法和仪器，以及测绘过程中需要注意的事项。
二、基本概念2.1 机械零件测绘的定义机械零件测绘是指使用测量工具和仪器对机械零件进行尺寸、形状、位置等特征的测量和记录的过程。
通过准确测绘机械零件的各项参数，可以实现零件的精确制造和装配，从而保证产品的质量和可靠性。
2.2 测绘的意义机械零件测绘的意义在于确保产品的质量和性能。
通过测绘得到的数据可以用于制造工艺的优化、产品装配的精确性控制、产品质量的评估和改进等。
同时，测绘结果的准确性也是产品质量认证和国际贸易的重要依据。
三、常用的测量方法和仪器3.1 直尺测量法直尺测量法是最基本的测量方法之一。
通过使用直尺、卡尺等工具进行线性尺寸的测量，可以得到零件的长度、宽度、高度等几何尺寸。
3.2 内外径测量法内外径测量法适用于测量孔的直径和轴的直径。
常用的测量工具有卡尺、微量测具、游标卡尺等。
3.3 平行度测量法平行度测量法用于测量零件的平面相对于基准面的平行性。
常见的测量工具有平行垫块、分度尺等。
3.4 圆度测量法圆度测量法适用于测量零件的圆轴度误差。
常用的测量仪器有圆度仪、游标卡尺等。
3.5 其他常用测量方法和仪器除了上述常见的测量方法和仪器外，还有许多其他的测量方法和仪器适用于不同类型的零件测绘。
如倾斜度测量法、表面粗糙度测量法等。
四、测绘过程中需要注意的事项4.1 准备工作在进行机械零件测绘前，需要进行充分的准备工作。
包括清洁测绘仪器和工具、检查测绘仪器的准确性和完好性、选择合适的测量方法和测量仪器等。
4.2 测量过程在进行测量过程中，需要注意以下几点：•保持测量环境的稳定性和准确性，避免影响测量结果的外界因素。
•确保仪器和工具的正常操作和准确测量，避免测量误差的产生。

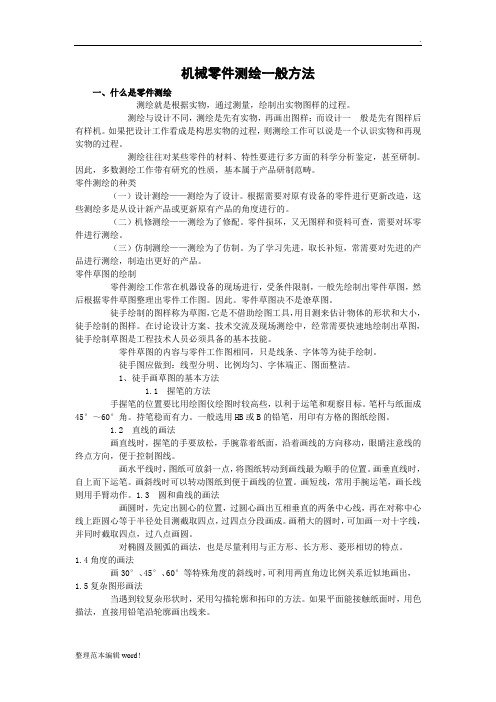

机械零件测绘一般方法一、什么是零件测绘测绘就是根据实物，通过测量，绘制出实物图样的过程。
测绘与设计不同，测绘是先有实物，再画出图样；而设计一般是先有图样后有样机。
如果把设计工作看成是构思实物的过程，则测绘工作可以说是一个认识实物和再现实物的过程。
测绘往往对某些零件的材料、特性要进行多方面的科学分析鉴定，甚至研制。
因此，多数测绘工作带有研究的性质，基本属于产品研制范畴。
零件测绘的种类（一）设计测绘——测绘为了设计。
根据需要对原有设备的零件进行更新改造，这些测绘多是从设计新产品或更新原有产品的角度进行的。
（二）机修测绘——测绘为了修配。
零件损坏，又无图样和资料可查，需要对坏零件进行测绘。
（三）仿制测绘——测绘为了仿制。
为了学习先进，取长补短，常需要对先进的产品进行测绘，制造出更好的产品。

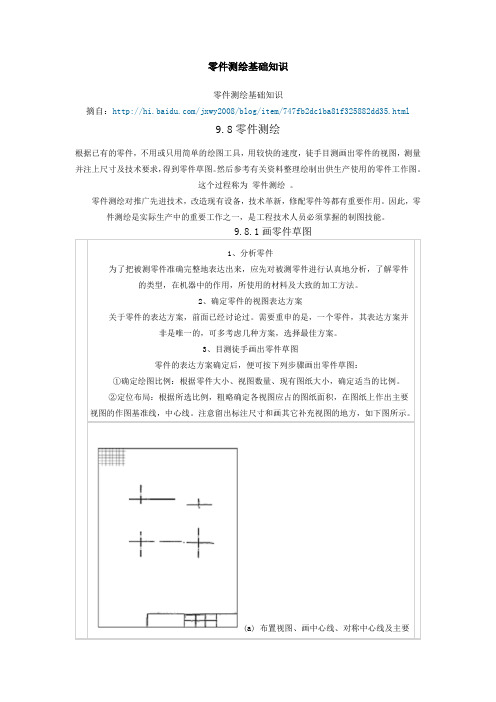

零件草图的绘制零件测绘工作常在机器设备的现场进行，受条件限制，一般先绘制出零件草图，然后根据零件草图整理出零件工作图。
因此。
零件草图决不是潦草图。
徒手绘制的图样称为草图，它是不借助绘图工具，用目测来估计物体的形状和大小，徒手绘制的图样。
在讨论设计方案、技术交流及现场测绘中，经常需要快速地绘制出草图，徒手绘制草图是工程技术人员必须具备的基本技能。
零件草图的内容与零件工作图相同，只是线条、字体等为徒手绘制。
徒手图应做到：线型分明、比例均匀、字体端正、图面整洁。
1、徒手画草图的基本方法1.1 握笔的方法手握笔的位置要比用绘图仪绘图时较高些，以利于运笔和观察目标。
笔杆与纸面成45°～60°角。
持笔稳而有力。
一般选用HB或B的铅笔，用印有方格的图纸绘图。
1.2 直线的画法画直线时，握笔的手要放松，手腕靠着纸面，沿着画线的方向移动，眼睛注意线的终点方向，便于控制图线。
画水平线时，图纸可放斜一点，将图纸转动到画线最为顺手的位置。
画垂直线时，自上而下运笔。
画斜线时可以转动图纸到便于画线的位置。
画短线，常用手腕运笔，画长线则用手臂动作。

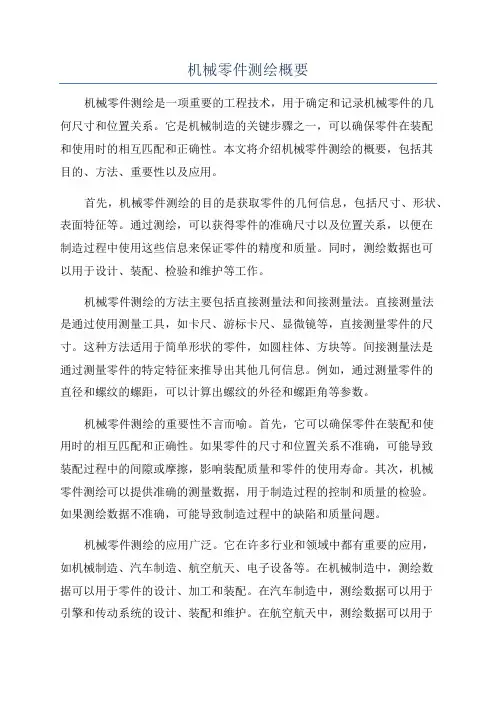

机械零件测绘概要机械零件测绘是一项重要的工程技术，用于确定和记录机械零件的几何尺寸和位置关系。
它是机械制造的关键步骤之一，可以确保零件在装配和使用时的相互匹配和正确性。
本文将介绍机械零件测绘的概要，包括其目的、方法、重要性以及应用。
首先，机械零件测绘的目的是获取零件的几何信息，包括尺寸、形状、表面特征等。
通过测绘，可以获得零件的准确尺寸以及位置关系，以便在制造过程中使用这些信息来保证零件的精度和质量。
同时，测绘数据也可以用于设计、装配、检验和维护等工作。
机械零件测绘的方法主要包括直接测量法和间接测量法。
直接测量法是通过使用测量工具，如卡尺、游标卡尺、显微镜等，直接测量零件的尺寸。
这种方法适用于简单形状的零件，如圆柱体、方块等。
间接测量法是通过测量零件的特定特征来推导出其他几何信息。
例如，通过测量零件的直径和螺纹的螺距，可以计算出螺纹的外径和螺距角等参数。
机械零件测绘的重要性不言而喻。
首先，它可以确保零件在装配和使用时的相互匹配和正确性。
如果零件的尺寸和位置关系不准确，可能导致装配过程中的间隙或摩擦，影响装配质量和零件的使用寿命。
其次，机械零件测绘可以提供准确的测量数据，用于制造过程的控制和质量的检验。
如果测绘数据不准确，可能导致制造过程中的缺陷和质量问题。
机械零件测绘的应用广泛。
它在许多行业和领域中都有重要的应用，如机械制造、汽车制造、航空航天、电子设备等。
在机械制造中，测绘数据可以用于零件的设计、加工和装配。
在汽车制造中，测绘数据可以用于引擎和传动系统的设计、装配和维护。
在航空航天中，测绘数据可以用于飞机零件的制造和维修。
在电子设备中，测绘数据可以用于芯片、电路板和外壳的设计和制造。
为确保机械零件测绘的准确性和可靠性，需要采取一定的措施。
首先，使用高精度和可靠的测量工具和设备。
这些工具和设备应符合国家和行业的标准，经过校准和检查。
其次，采用适当的测量方法和技术。
不同的零件和尺寸需要采用不同的测量方法，以确保准确性和可重复性。
