钢材料常用的热处理方式及目的

表面热处理的目的引言表面热处理是一种常用的工艺，通过在材料表面加热、保温和冷却等过程，改变材料表面的性能和组织结构，以提高材料的硬度、耐磨性、耐蚀性等特性。

不同的表面热处理方法有不同的目的和应用领域，本文将探讨几种常见的表面热处理方法及其目的。

淬火目的淬火是一种通过迅速冷却材料表面来提高其硬度和强度的表面热处理方法。

淬火过程中，材料在高温下形成奥氏体结构，并在迅速冷却后转变为马氏体结构。

马氏体具有高硬度和强度，能够提高材料的耐磨性和抗拉强度。

方法淬火通常包括加热、保温和冷却三个步骤。

将待处理材料加热到适当温度，使其达到奥氏体相区。

在保温一段时间后，通过快速冷却（例如水淬或油淬）来迅速将材料表面冷却至室温，以形成马氏体结构。

应用淬火广泛应用于制造业中的钢铁材料，如汽车零部件、机械零件等。

通过淬火处理，可以提高材料的硬度和强度，使其具有更好的耐磨性和抗拉强度。

渗碳目的渗碳是一种通过在材料表面加入碳元素来提高其硬度和耐磨性的表面热处理方法。

碳元素能够与材料中的铁元素发生反应，形成碳化物，从而增加材料的硬度和耐磨性。

方法渗碳通常通过在高温下将材料与含有碳源的介质接触一段时间来实现。

常用的渗碳介质包括固体、液体和气体。

在渗碳过程中，材料表面逐渐吸收碳元素，并在后续的热处理过程中形成均匀分布的碳化物层。

应用渗碳广泛应用于制造业中需要具有高硬度和耐磨性的零部件，如齿轮、轴承等。

通过渗碳处理，可以提高材料的硬度和耐磨性，延长零部件的使用寿命。

淬火回火目的淬火回火是一种综合应用淬火和回火两种表面热处理方法的工艺。

淬火回火旨在通过淬火提高材料的硬度和强度，然后通过回火来减轻淬火过程中产生的内应力和脆性。

方法淬火回火通常包括加热、保温、冷却和回火四个步骤。

将待处理材料加热到适当温度，使其形成马氏体结构。

在保温一段时间后，通过快速冷却将材料表面迅速冷却至室温。

将材料再次加热至适当温度，并保持一定时间，以减轻内应力和脆性。

钢的热处理钢的热处理：是将固态钢材采用适当的方式进行加热、保温和冷却以获得所需组织结构与性能的工艺。

热处理不仅可用于强化钢材，提高机械零件的使用性能，而且还可以用于改善钢材的工艺性能。

其共同点是：只改变内部组织结构，不改变表面形状与尺寸。

第一节钢的热处理原理热处理的目的是改变钢的内部组织结构，以改善钢的性能，通过适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。

热处理工艺不但可以强化金属材料、充分挖掘材料性能潜力、降低结构重量、节省和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命。

热处理工艺分类：（根据热处理的目的、要求和工艺方法的不同分类如下）1、整体热处理：包括退火、正火、淬火、回火和调质；2、表面热处理：包括表面淬火、物理和化学气相沉积等；3、化学热处理：渗碳、渗氮、碳氮共渗等。

热处理的三阶段：加热、保温、冷却一、钢在加热时的转变加热的目的：使钢奥氏体化（一）奥氏体（ A）的形成奥氏体晶核的形成以共析钢为例A1点则W c ＝0.0218％（体心立方晶格F）W c ＝6.69％（复杂斜方渗碳体）当T 上升到A c1 后W c ＝0.77％（面心立方的A）由此可见转变过程中必须经过C和Fe原子的扩散，必须进行铁原子的晶格改组，即发生相变，A的形成过程。

在铁素体和渗碳体的相界面上形成。

有两个有利条件①此相界面上成分介于铁素体和渗碳体之间②原子排列不规则，空位和位错密度高。

1、奥氏体长大由于铁素体的晶格改组和渗碳体的不断溶解，A晶核一方面不断向铁素体和渗碳体方向长大，同时自身也不断形成长大。

2、残余 Fe 3 C的溶解 A长大同时由于有部分渗碳体没有完全溶解，还需一段时间才能全溶。

（F比Fe 3 C先消失）3、奥氏体成分的均匀化残余Fe 3 C全溶后，经一段时间保温，通过碳原子的扩散，使A成分逐步均匀化。

（二）奥氏体晶粒的长大奥氏体大小用奥氏体晶粒度来表示。

分为 00，0，1，2…10等十二个等级，其中常用的1~10级，4级以下为粗晶粒，5-8级为细晶粒，8级以上为超细晶粒。

第八章钢的表面热处理知识要点：表面热处理的目的、分类；常用的表面热处理工艺（感应加热表面淬火和渗碳）；了解表面热处理的典型零件。

一、表面热处理的目的1．提高零件的表面性能，具有高硬度、高耐磨和高的疲劳强度。

→保证高精度2．使零件心部具有足够高的塑性和韧性。

→防止脆性断裂。

“表硬心韧”二、表面热处理的分类及工艺特点主要有两大类：表面淬火和化学热处理。

（一）表面淬火1．工艺：将工件表面快速加热到奥氏体区，在热量尚未达到心部时立即迅速冷却，使表面得到一定深度的淬硬层，而心部仍保持原始组织的一种局部淬火方法。

工艺特点：（1）不改变工件表面化学成分，只改变表面组织和性能；（2）表面与心部的成分一致，组织不同。

2．所用材料一般多用中碳钢、中碳合金钢，也有用工具钢、球墨铸铁等。

典型零件:如用40、45钢制作的机床齿轮齿面的强化、主轴轴颈处的硬化等。

3．常用表面淬火方法主要有：感应加热表面淬火、火焰加热表面淬火和激光加热表面淬火。

（1）感应加热表面淬火原理：通以一定频率交变电流的感应线圈，产生的交变磁场在工件内产生一定频率的感应电流（涡流），利用工件的电阻而将工件加热；由于感应电流的集肤效应，使工件表层被快速加热至奥氏体化，随后立即快速冷却，在工件表面获得一定深度的淬硬层。

感应线圈→交变磁场→感应电流→工件电阻→加热，集肤效应→表层加热，快冷→淬硬层。

工件淬硬层的深度与频率有关：A. 0.2～2mm，高频感应加热（100—500KHz），适用于中小型齿轮、轴等零件；B．2～10mm，中频感应加热（0.5—10KHz），大中型齿轮、轴；C．〉10—15mm，工频感应加热（50Hz），用于大型轴、轧辊等零件。

特点：淬火质量好，表层组织细密、硬度高、脆性小、疲劳强度高；生产频率高、便于自动化，但设备较贵，不适于单件和小批量生产。

应用：主要零件类型是轴类、齿轮类、工模具，最常见的有：齿轮，如机床和精密机械上的中、小模数传动齿轮，蒸汽机车、内燃机车、冶金、矿山机械等上的大模数齿轮。

钢材常用的热处理方法及常见零件的热处理工艺一、钢材常用的热处理方法1、正火钢的正火就是将钢加热到适当温度，保温一定时间，然后在空气中进行冷却。

正火的目的是为了材料的组织均匀，增加强度与靭性，消除粗切削加工后的加工硬化现象，改善切削加工性能，并为其后的淬火做细化晶粒的组织准备。

2、淬火钢的淬火就是将钢加热到临界温度以上，保持一定时间，然后在适当的淬火介质中进行冷却，以获得较好的组织结构和性能。

钢经过淬火后，其硬度和强度均显著提高。

钢的加热情况可以其灼热的颜色来判定。

钢加热温度的选择见表1。

钢经过淬火，虽然会提高其硬度和强度，但由于淬火会产生内应力使钢变脆，所以淬火后必须进行回火。

3、回火钢的回火就是将钢件淬火后再加热到适当温度，并保温一定时间，然后在空气中或在水、油等介质中冷却到室温。

回火的目的是为了消除淬火时产生的内应力，减少脆性，提高钢的塑性和韧性，改善加工性能。

钢的回火分为高温回火、中温回火和低温回火3种。

碳素工具钢的回火温度见表2。

表2碳素工具钢的回火温度4、退火钢的退火就是将钢加热到临界温度以上，保温适当时间，然后在炉中缓缓冷却。

退火的目的是为了消除内应力和组织不均匀及晶粒粗大等现象，降低硬度，消除坯件的冷硬现象，提岛切削加工性能。

碳钢的退火规范见表3。

表3碳钢的退火规范注：临界温度是指在该温度下，钢的组织发生了变化。

二、几种常见零件的热处理1、齿轮机床齿轮的热处理见表3。

2、蜗轮蜗轮的热处理见表43、丝杠丝杠广泛应用于机床和各种机械的传动机构中。

丝杠传动能保证直线移动有较高的精确性和均匀性。

为此，丝杠必须具有一定的强度及较高的耐磨性和精度保持性。

丝杠的材料必须具有足够的机械性能和良好的切削加工性。

经过热处理后，应具有较高的硬度和最小的变形。

为了避免弯曲变形，丝杠的热处理通常都在井式炉中进行。

丝杠如果变形，必须进行校直(并且，最好是热校直）。

但是经过校直的丝杠，必须进行彻底的消除内应力的处理。

按加热和冷却条件不同，铸钢件的主要热处理方式有：退火、正火、均匀化处理、淬火、回火、固溶处理、沉淀硬化、消除应力处理及除氢处理。

1．退火：退火是将铸钢件加热到Ac3以上20～30℃，保温一定时间，冷却的热处理工艺。

退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。

碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。

适用于所有牌号的铸钢件。

2．正火：正火是将铸钢件加热到Ac3温度以上30～50℃保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。

正火的目的是细化钢的组织，使其具有所需的力学性能，也是作为以后热处理的预备处理。

正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。

经正火的铸钢强度稍高于退火铸钢，其珠光体组织较细。

一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。

正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。

3．淬火：淬火是将铸钢件加热到奥氏体化后(Ac。

或Ac＆#8226;以上)，保持一定时间后以适当方式冷却，获得马氏体或贝氏体组织的热处理工艺。

常见的有水冷淬火、油冷淬火和空冷淬火等。

铸钢件淬火后应及时进行回火处理，以消除淬火应力及获得所需综合力学性能铸钢件淬火工艺的主要参数：(1)淬火温度：淬火温度取决于铸钢的化学成分和相应的临界温度点。

原则上，亚共析铸钢淬火温度为Ac。

以上20～30℃，常称之为完全淬火。

共析及过共析铸钢在Ac。

以上30～50℃淬火，即所谓亚临界淬火或两相区淬火。

这种淬火也可用于亚共析钢，所获得的组织较一般淬火的细，适用于低合金铸钢件韧化处理。

(2)淬火介质：淬火的目的是得到完全的马氏体组织。

为此，铸件淬火时的冷却速率必须大于铸钢的临界冷却速率。

常用钢材热处理方法及目的常用钢材热处理方法一.淬火将钢制零件加热到临界温度以上40~60℃，保持一定时间并快速冷却的热处理方法称为淬火。

常用的快速冷却介质为油、水和盐水溶液。

淬火加热温度及冷却介质热处理规范见表淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达hrc60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。

钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有：1.单液淬火：将钢件加热至淬火温度，并在一种冷却剂中冷却一段时间。

这种热处理方法称为单液淬火。

适用于形状简单、技术要求低的碳钢或合金钢，以及工件直径或厚度大于5~8mm的碳钢，用盐水或水冷却；油冷却用于合金钢。

在单液淬火中，水冷容易变形和开裂；油冷却容易产生硬度不足或不均匀。

2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。

形状复杂的钢件，常采用此方法。

它既能保证钢件的硬度，又能防止变形和裂纹。

缺点是操作难度大，不易掌握。

3.火焰表面淬火：将乙炔和氧气的混合燃烧火焰喷在工件表面，加热至淬火温度，然后立即向工件表面喷水。

这种处理方法称为火焰表面淬火。

适用于单件生产，要求高表面或局部表面硬度和耐磨钢件。

缺点是操作困难。

4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。

这种热处理方法，称为表面感应淬火。

经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。

这种方法适用于中碳钢和中等含碳量的合金钢件。

根据电流频率的不同，表面感应淬火可分为高频淬火、中频淬火和工频淬火。

高频淬火电流频率为100~150kHz，硬化层深度为1~3mm。

适用于齿轮、花键轴、活塞等小零件的淬火；中频淬火电流频率为500~10000Hz，硬化层深度为3~10mm。

钢铁热处理的四种基本工艺什么是退火钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。

退火是将金属或合金加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。

退火的目的：退火所能达到的目的主在是：消除锻件及焊接结构的应力，消除冷加工后的加工应力，避免零件在加热和使用过程中产生变形及开裂；消除铸件和锻件的不均匀组织和粗大晶粒，消除合金钢硬而脆的特性，改善其切削加工的性能，胀管时的管头，胀接前也要进行退火。

(1) 降低硬度，改善切削加工性；(2)消除残余应力，稳定尺寸，减少变形与裂纹倾向；(3)细化晶粒，调整组织，消除组织缺陷。

在生产中，退火工艺应用很广泛。

根据工件要求退火的目的不同，退火的工艺规范有多种，常用的有完全退火、球化退火、和去应力退火等。

正火与退火的区别，处理温度正火的冷却速度比退火快，得到的组织较细，工件的强度和硬度比退火高。

对于高碳钢的工件，正火后硬度偏高，切削加工性能变差，故宜采用退火工艺。

从经济方面考虑，正火比退火的生产周期短，设备利用率高，生产效率高，节约能源、降低成本以及操作简便，所以在满足工作性能及加工要求的条件下，应尽量以正火代替退火。

退火和正火可在电阻炉或煤、油、煤气炉中进行，最常用的是电阻炉。

电阻炉是利用电流通过电阻丝产生的热量来加热工件，同时用热电偶等电热仪表控制温度，操作简单、温度准确。

在加热过程中，由于工件与外界介质在高温下发生化学反应，当加热温度和加热速度控制不当或装炉不合适时，会造成工件氧化、脱碳、过热、过烧及变形等缺陷。

因此要严格控制加热温度和加热速度等。

图2-2为退火和正火的加热温度范围。

什么样叫金属冷加工硬化现象？在工程中，有时需用对钢件进行冷加工，如锻打、压延、弯曲、冲压等。

当冷加工产生塑性变形时，不但其外形发生了变化，其内部的晶粒形状也会发生变化，晶粒沿受力方向被拉长。

冷加工塑性变形较大时，还会产生较大内应力。

这种现象称为冷加工硬化。

利用冷加工硬化对钢材使用强度的提高是有限的，而冷加工硬化引起的塑性降低及残存的内应力则是有害的。

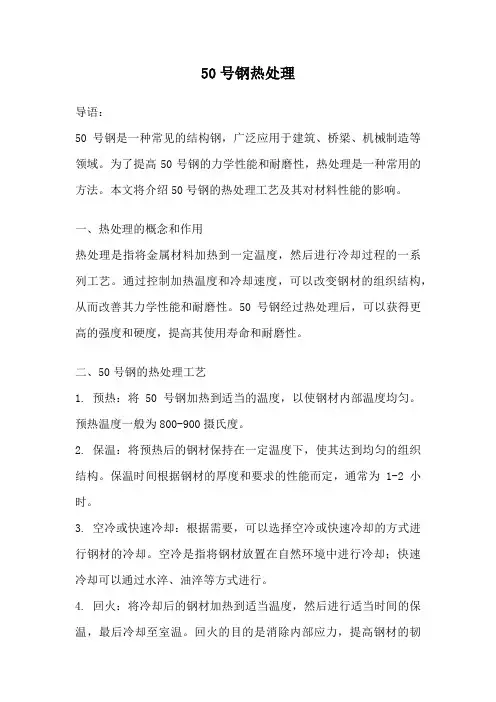

50号钢热处理导语：50号钢是一种常见的结构钢，广泛应用于建筑、桥梁、机械制造等领域。

为了提高50号钢的力学性能和耐磨性，热处理是一种常用的方法。

本文将介绍50号钢的热处理工艺及其对材料性能的影响。

一、热处理的概念和作用热处理是指将金属材料加热到一定温度，然后进行冷却过程的一系列工艺。

通过控制加热温度和冷却速度，可以改变钢材的组织结构，从而改善其力学性能和耐磨性。

50号钢经过热处理后，可以获得更高的强度和硬度，提高其使用寿命和耐磨性。

二、50号钢的热处理工艺1. 预热：将50号钢加热到适当的温度，以使钢材内部温度均匀。

预热温度一般为800-900摄氏度。

2. 保温：将预热后的钢材保持在一定温度下，使其达到均匀的组织结构。

保温时间根据钢材的厚度和要求的性能而定，通常为1-2小时。

3. 空冷或快速冷却：根据需要，可以选择空冷或快速冷却的方式进行钢材的冷却。

空冷是指将钢材放置在自然环境中进行冷却；快速冷却可以通过水淬、油淬等方式进行。

4. 回火：将冷却后的钢材加热到适当温度，然后进行适当时间的保温，最后冷却至室温。

回火的目的是消除内部应力，提高钢材的韧性和塑性。

三、热处理对50号钢的影响1. 强度提高：经过热处理后，50号钢的晶粒细化，晶界清晰，内部应力得到释放，从而提高了钢材的强度。

2. 硬度增加：通过控制热处理工艺，可以使50号钢获得更高的硬度，提高其耐磨性能。

3. 韧性改善：适当的回火处理可以消除冷却过程中产生的脆性组织，提高50号钢的韧性和塑性。

4. 尺寸稳定性：热处理可以改变钢材的组织结构，减少热处理后的尺寸变化，提高50号钢的尺寸稳定性。

5. 抗腐蚀性能：热处理可以改变钢材的组织结构，提高其抗腐蚀性能，延长50号钢的使用寿命。

四、热处理中的注意事项1. 温度控制：热处理过程中，要严格控制加热和保温温度，避免温度过高或过低导致材料性能下降。

2. 冷却速度控制：冷却速度过快可能导致钢材出现开裂等缺陷，冷却过慢则可能影响材料的硬度和强度。

一、常见热处理方法名称操作方法目的应用退火将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。

正火将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。

对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。

对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。

淬火将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。

淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。

1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。

回火将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。

1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。

1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。

常见材料热处理方式及目的常见材料热处理1、45（S45C）常见热处理45号钢为优质碳素结构钢，也称为油钢，硬度不高，易于切削加工。

调质处理是其常见热处理方法，包括淬火和高温回火。

淬火温度为840±10℃，水冷后硬度可达55~58HRC，极限可达62HRC；回火温度为600±10℃，出炉后空冷，硬度为20~30HRC。

调质处理后的零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是在交变负荷下工作的连杆、螺栓、齿轮和轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、40Cr（SCr440）常见热处理40Cr为优质碳素合金钢，属于低淬透性调质钢，具有很高的强度、良好的塑性和韧性，即具有良好的综合机械性能。

Cr能增加钢的淬透性，提高钢的强度和回火稳定性。

调质处理是其常见热处理方法，淬火温度为850℃±10℃，油冷后硬度可达45~52HRC；回火温度为520℃±10℃，水、油冷后硬度为32~36HRC。

40Cr钢常用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。

不同回火温度可得到不同硬度。

3、T10（SK4）常见热处理T10碳素工具钢强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织。

淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。

淬火+低温回火是其常见热处理方法，淬火温度为780±10℃，保温50min左右或淬透。

先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热，可得到硬度62~65HRC；回火温度为160~180℃，保温1.5~2h，回火后硬度为60~62HRC。

以下是各种钢材的硬度和化学成分：12CrNi3：回火后硬度30-35HRC，主要成分为碳、硅、锰、铬、镍。

60钢的热处理工艺60钢是一种常用的工程材料，广泛应用于汽车制造、机械制造等领域。

为了提高60钢的力学性能和使用寿命，需要进行热处理。

本文将介绍60钢的热处理工艺及其影响。

一、热处理的目的60钢的热处理主要目的是通过控制材料的组织结构和性能，提高材料的强度、韧性和耐磨性，同时减少材料的内部应力，提高材料的使用寿命。

二、热处理过程1. 固溶处理固溶处理是60钢热处理的第一步，其目的是将材料中的合金元素均匀溶解在基体中，提高材料的硬度和强度。

固溶处理一般在800-900摄氏度进行，时间一般为1-2小时。

2. 空冷或快速冷却在固溶处理后，需要对60钢进行冷却，以使合金元素重新固溶在基体中，形成均匀的组织结构。

冷却速度的选择是根据材料的要求和使用条件来确定的。

一般情况下，采用空冷或快速冷却的方式，以获得较高的硬度和强度。

3. 回火处理回火处理是60钢热处理的最后一步，其目的是通过加热和保温来消除材料内部的残余应力，并提高材料的韧性。

回火温度和时间的选择根据材料的要求和使用条件来确定。

一般情况下，回火温度在300-600摄氏度之间，时间一般为1-2小时。

三、热处理对60钢性能的影响1. 强度和硬度的提高通过固溶处理和冷却，60钢的强度和硬度得到显著提高。

固溶处理可以将合金元素溶解在基体中，形成固溶体溶液，从而提高材料的强度和硬度。

冷却过程中的快速冷却可以使合金元素重新固溶在基体中，形成细小的晶粒，进一步提高材料的强度和硬度。

2. 韧性的改善通过回火处理，60钢的韧性可以得到改善。

回火处理可以消除材料内部的残余应力，减少材料的脆性，提高材料的韧性和延展性。

3. 内部应力的减小热处理过程中，通过回火处理可以有效减小60钢的内部应力。

内部应力是由于材料在加热和冷却过程中产生的温度梯度引起的。

通过回火处理，可以使材料的温度均匀化，减小内部应力，提高材料的使用寿命。

四、热处理的注意事项1. 温度和时间的控制在进行热处理时，需要严格控制温度和时间。

钢的普通热处理方法：
1.正火：将钢加热到适当温度，保温一段时间后取出在空气中
冷却。

正火的主要应用范围有：用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理；用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理；用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织；用于铸钢件，可以细化铸态组织，改善切削加工性能；用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向；用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。

2.淬火：将钢加热至高温后快速冷却，使其硬化。

淬火的主要
目的是提高钢的硬度、强度和耐磨性。

3.回火：将淬火后的钢加热到一定温度并保温一段时间，然后
冷却。

回火的主要目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。

4.退火：将钢加热至适当温度并保温一段时间后缓慢冷却。

退
火的主要目的是调整硬度以方便切削加工，消除内应力，稳定尺寸，防止加工中变形。

退火还能细化晶粒，改善组织。

5.表面热处理：包括表面淬火和火焰加热表面淬火等。

表面热
处理的主要目的是提高材料表面的硬度和耐磨性。

6.化学热处理：包括渗碳、渗氮、碳氮共渗等。

化学热处理的
主要目的是改变材料表面的化学成分，以提高其耐腐蚀性和耐磨性。

60crmnmo热处理热处理是金属材料加工的重要环节之一，能够改善材料的力学性能和组织结构，提高材料的使用性能。

60CrMnMo是一种常用的合金钢材料，广泛应用于机械制造、汽车工业等领域。

本文将对60CrMnMo 热处理的过程和效果进行探讨。

一、热处理的目的60CrMnMo热处理的主要目的是通过调整钢材的组织结构，达到改善钢材的力学性能和使用性能的目的。

具体来说，热处理可使钢材获得更高的硬度、强度、韧性和耐磨性，并且能够提高材料的耐腐蚀性和耐疲劳性。

二、热处理过程1. 加热热处理的第一步是将60CrMnMo钢材加热到适当的温度。

升温速率要适宜，避免材料因温度梯度过大而发生裂纹。

加热温度一般与材料的全奥氏体转变温度相对应，可通过金相显微镜观察颗粒的变化来确定。

2. 保温在加热到设定温度后，需要保持一定时间的保温。

保温时间取决于材料的厚度和组织转变的速度。

保温时间过长容易导致晶粒长大，减小材料的硬度和强度。

3. 冷却保温后需要对60CrMnMo钢材进行适当的冷却。

常用的冷却方法有水淬、油淬和空冷等。

通过不同的冷却速度可以得到不同的组织结构和性能。

三、热处理效果通过热处理，60CrMnMo钢材可以获得较高的硬度和强度。

同时，合理的热处理过程还能够改善钢材的韧性和耐腐蚀性能。

不同的热处理工艺可以得到不同的组织结构，如马氏体组织、珠光体组织等。

这些组织结构的存在对钢材的性能及其应用至关重要。

四、热处理注意事项在进行60CrMnMo热处理过程中，需要注意以下几个方面：1. 温度控制：严格控制加热和保温温度，避免温度过高或过低对材料性能产生不利影响。

2. 冷却控制：根据需要选择适当的冷却速率，保证材料的所需性能。

3. 检测分析：通过金相显微镜观察组织结构的变化，以及对材料的硬度、强度等性能进行测试和分析，以确保热处理的效果符合要求。

4. 安全措施：热处理过程中产生高温和高压的条件，要采取必要的安全措施，避免事故的发生。
