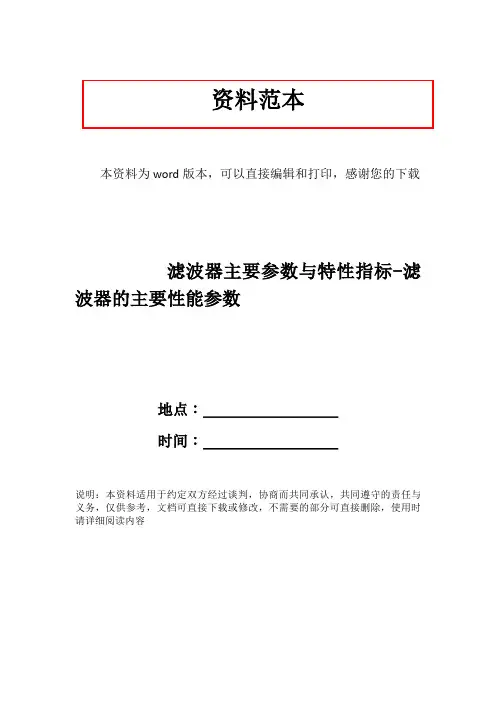

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载滤波器主要参数与特性指标-滤波器的主要性能参数地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容滤波器的主要参数（Definitions）：中心频率（Center Frequency）：滤波器通带的频率f0，一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。

窄带滤波器常以插损最小点为中心频率计算通带带宽。

截止频率（Cutoff Frequency）：指低通滤波器的通带右边频点及高通滤波器的通带左边频点。

通常以1dB或3dB相对损耗点来标准定义。

相对损耗的参考基准为：低通以DC处插损为基准，高通则以未出现寄生阻带的足够高通带频率处插损为基准。

通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）。

f1、f2为以中心频率f0处插入损耗为基准，下降X（dB）处对应的左、右边频点。

通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。

分数带宽（fractional bandwidth）=BW3dB/f0×100[%]，也常用来表征滤波器通带带宽。

插入损耗（Insertion Loss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调。

纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上波动的峰-峰值。

带内波动（Passband Riplpe）：通带内插入损耗随频率的变化量。

1dB带宽内的带内波动是1dB。

带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标。

第三节开关电容滤波器(Switched Capacitor Filter简称SCF)有源RC滤波电路的缺点：由于要求有较大的电容和精确的RC时间常数，以致于在芯片上制造集成组件难度大，几乎不可能。

随着MOS工艺的迅速发展，由MOS开关电容和运放组成的开关电容滤波器已于1975年实现了单片集成化。

其优点为：这种滤波器不需要模数转换器，就可以对模拟量的离散值直接进行处理。

与数字滤波器比较，省略了量化过程，因而具有处理速度快，整体结构简单等优点。

此外，它制造简单，价廉，因而受到各方面的重视，经过20多年的发展，开关电容滤波器的性能已达到相当高的水平，在某些应用场合大有取代一般有源滤波器的趋势。

⒈基本原理(电容器代替电阻)电路两点间接有高速开关的电容器，其效果相当于两节点间连接一个电阻。

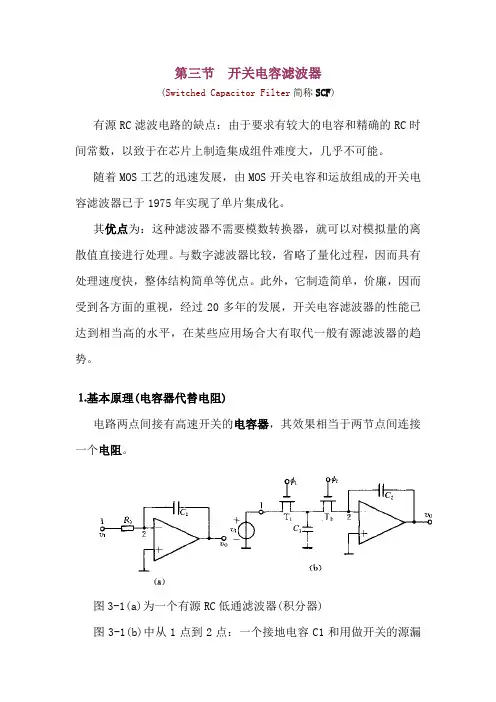

图3-1(a)为一个有源RC低通滤波器(积分器)图3-1(b)中从1点到2点：一个接地电容C1和用做开关的源漏两极可互换的增强型MOSFET T1，T2来代替输入电阻R1。

工作过程分析：T1，T2用两个如图3-1(c)不重叠的两相时钟脉冲φ1,φ2来驱动。

假定时钟频率远高于信号频率。

⑴φ1为高电平，φ2为低电平期间T1导通T2截止。

等效电路如图3-1(d)：此时，C1与Vi相连并被充电，即有：q c1=C1*V1⑵φ2为高电平，φ1为低电平期间T1截止，T2导通。

等效电路如图3-1(e)：C1转接到运放的输入端，此时，C1放电，所充电荷传输到C2上。

由此可见，在每一个时钟周期Tc内，从信号源中提取的电荷供给了电容器C2。

因此，在节点1，2之间的平均电流为：i av=C1*V1/Tc如果Tc足够短，可近似认为这个过程是连续的，因此1，2之间的等效电阻为：Req=V I/i av=Tc/C1因此，可得到一个等效的积分器时间常数τ：τ=C2*Req=Tc*C2/C1结论：(1)显然影响波器频率响应的时间常数取决于时钟周期Tc和电容的比值C2/C1，而与电容的绝对值无关。

常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件，它可以通过选择特定频率范围内的信号来增强或抑制信号。

在电子通信、音频处理、图像处理和数据处理等领域中，滤波器起着至关重要的作用。

本文将介绍几种常见的滤波器类型及其特点。

一、低通滤波器（Low-pass filter）低通滤波器允许低频信号通过，同时抑制高频信号。

常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。

1. RC低通滤波器：RC低通滤波器由电阻（R）和电容（C）组成，可以通过调整RC的数值来改变滤波效果。

该滤波器主要用于对音频信号和直流信号进行滤波，具有简单、成本低、频率响应平滑的特点。

2. RL低通滤波器：RL低通滤波器由电阻（R）和电感（L）组成，主要用于信号的衰减和频率分析。

相较于RC低通滤波器，RL滤波器具有更好的频率稳定性和阻尼特性。

3. Butterworth低通滤波器：Butterworth低通滤波器为典型的滤波器设计，具有平坦的幅频响应曲线和最小幅度损失，但转折点的陡度较低。

常用于音频信号和通信信号的滤波。

二、高通滤波器（High-pass filter）高通滤波器允许高频信号通过，同时抑制低频信号。

常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。

1. RC高通滤波器：RC高通滤波器与RC低通滤波器相似，但输入和输出信号的位置交换。

该滤波器可以保留高频信号，并适用于去除直流信号。

2. RL高通滤波器：RL高通滤波器也与RL低通滤波器类似，具有良好的阻抗匹配和频率特性。

常用于音频处理和电信号分离。

3. Butterworth高通滤波器：Butterworth高通滤波器与Butterworth 低通滤波器相似，但是其功能相反。

它可用于音频信号的滤波和高频噪声去除。

三、带通滤波器（Band-pass filter）带通滤波器可以选择特定的频率范围内的信号，并抑制其他频率的信号。

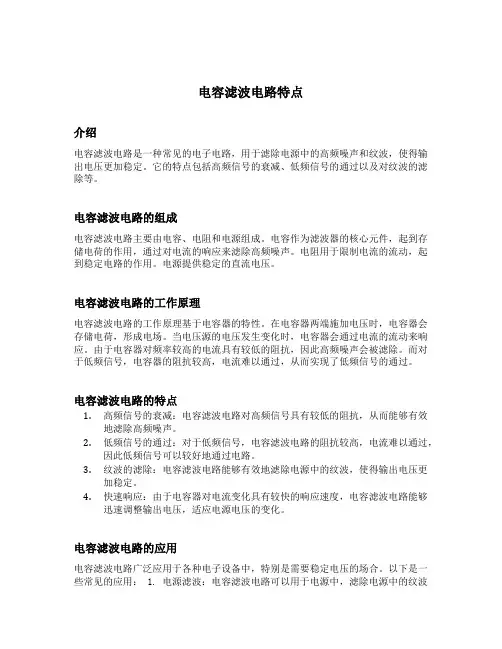

电容滤波电路特点介绍电容滤波电路是一种常见的电子电路，用于滤除电源中的高频噪声和纹波，使得输出电压更加稳定。

它的特点包括高频信号的衰减、低频信号的通过以及对纹波的滤除等。

电容滤波电路的组成电容滤波电路主要由电容、电阻和电源组成。

电容作为滤波器的核心元件，起到存储电荷的作用，通过对电流的响应来滤除高频噪声。

电阻用于限制电流的流动，起到稳定电路的作用。

电源提供稳定的直流电压。

电容滤波电路的工作原理电容滤波电路的工作原理基于电容器的特性。

在电容器两端施加电压时，电容器会存储电荷，形成电场。

当电压源的电压发生变化时，电容器会通过电流的流动来响应。

由于电容器对频率较高的电流具有较低的阻抗，因此高频噪声会被滤除。

而对于低频信号，电容器的阻抗较高，电流难以通过，从而实现了低频信号的通过。

电容滤波电路的特点1.高频信号的衰减：电容滤波电路对高频信号具有较低的阻抗，从而能够有效地滤除高频噪声。

2.低频信号的通过：对于低频信号，电容滤波电路的阻抗较高，电流难以通过，因此低频信号可以较好地通过电路。

3.纹波的滤除：电容滤波电路能够有效地滤除电源中的纹波，使得输出电压更加稳定。

4.快速响应：由于电容器对电流变化具有较快的响应速度，电容滤波电路能够迅速调整输出电压，适应电源电压的变化。

电容滤波电路的应用电容滤波电路广泛应用于各种电子设备中，特别是需要稳定电压的场合。

以下是一些常见的应用： 1. 电源滤波：电容滤波电路可以用于电源中，滤除电源中的纹波和噪声，提供稳定的电压给其他电路使用。

2. 音频放大器：在音频放大器中，电容滤波电路可以滤除音频信号中的高频噪声，提供清晰的音频输出。

3. 通信设备：在无线通信设备中，电容滤波电路可以滤除高频噪声，提供稳定的电压给射频模块使用。

4. 直流电机驱动器：在直流电机驱动器中，电容滤波电路可以提供稳定的电压给电机，使得电机运行更加平稳。

电容滤波电路的设计注意事项在设计电容滤波电路时，需要注意以下几点： 1. 选择合适的电容值：电容值的选择需要根据滤波要求和负载电流来确定。

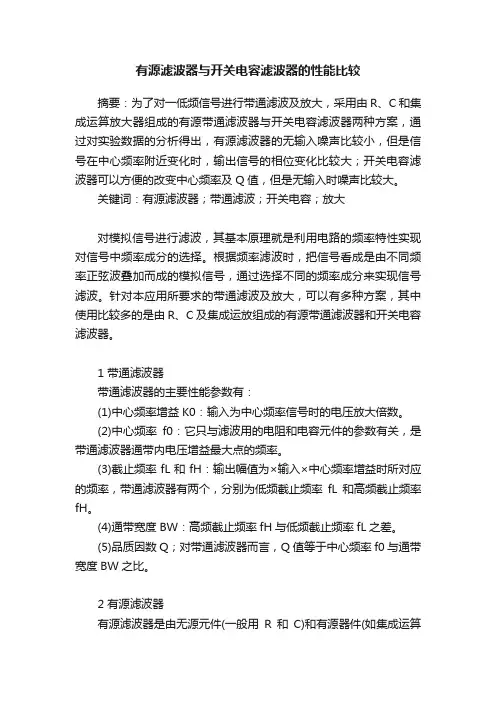

有源滤波器与开关电容滤波器的性能比较摘要：为了对一低频信号进行带通滤波及放大，采用由R、C和集成运算放大器组成的有源带通滤波器与开关电容滤波器两种方案，通过对实验数据的分析得出，有源滤波器的无输入噪声比较小，但是信号在中心频率附近变化时，输出信号的相位变化比较大；开关电容滤波器可以方便的改变中心频率及Q值，但是无输入时噪声比较大。

关键词：有源滤波器；带通滤波；开关电容；放大对模拟信号进行滤波，其基本原理就是利用电路的频率特性实现对信号中频率成分的选择。

根据频率滤波时，把信号看成是由不同频率正弦波叠加而成的模拟信号，通过选择不同的频率成分来实现信号滤波。

针对本应用所要求的带通滤波及放大，可以有多种方案，其中使用比较多的是由R、C及集成运放组成的有源带通滤波器和开关电容滤波器。

1 带通滤波器带通滤波器的主要性能参数有：(1)中心频率增益K0：输入为中心频率信号时的电压放大倍数。

(2)中心频率f0：它只与滤波用的电阻和电容元件的参数有关，是带通滤波器通带内电压增益最大点的频率。

(3)截止频率fL和fH：输出幅值为×输入×中心频率增益时所对应的频率，带通滤波器有两个，分别为低频截止频率fL和高频截止频率fH。

(4)通带宽度BW：高频截止频率fH与低频截止频率fL之差。

(5)品质因数Q；对带通滤波器而言，Q值等于中心频率f0与通带宽度BW之比。

2 有源滤波器有源滤波器是由无源元件(一般用R和C)和有源器件(如集成运算放大器)组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件)。

缺点是：通带范围受有源器件(如集成运算放大器)的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

本实验采用平常使用比较多的多路负反馈二阶带通滤波器，如图1所示。

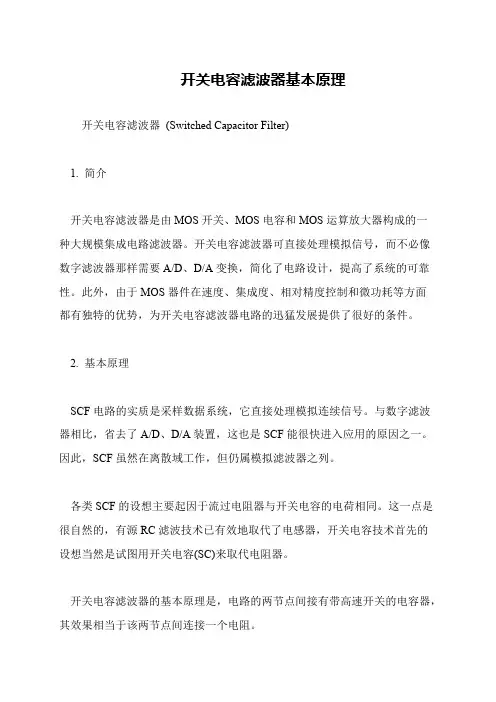

开关电容滤波器基本原理开关电容滤波器(Switched Capacitor Filter) 1. 简介 开关电容滤波器是由MOS开关、MOS电容和MOS运算放大器构成的一种大规模集成电路滤波器。

开关电容滤波器可直接处理模拟信号，而不必像数字滤波器那样需要A/D、D/A变换，简化了电路设计，提高了系统的可靠性。

此外，由于MOS器件在速度、集成度、相对精度控制和微功耗等方面都有独特的优势，为开关电容滤波器电路的迅猛发展提供了很好的条件。

 2. 基本原理 SCF电路的实质是采样数据系统，它直接处理模拟连续信号。

与数字滤波器相比，省去了A/D、D/A装置，这也是SCF能很快进入应用的原因之一。

因此，SCF虽然在离散域工作，但仍属模拟滤波器之列。

 各类SCF的设想主要起因于流过电阻器与开关电容的电荷相同。

这一点是很自然的，有源RC滤波技术已有效地取代了电感器，开关电容技术首先的设想当然是试图用开关电容(SC)来取代电阻器。

 开关电容滤波器的基本原理是，电路的两节点间接有带高速开关的电容器，其效果相当于该两节点间连接一个电阻。

 由MOS开关、电容器和运算放大器构成的一种离散时间模拟滤波器。

开关电容滤波器广泛应用于通信系统的脉冲编码调制。

在实际应用中它们通常做成单片集成电路或与其他电路做在同一个芯片上。

通过外部端子的适当连接可获得不同的响应特性。

某些单独的开关电容滤波器可作为通用滤波器应用。

例如自适应滤波、跟踪滤波、振动分析以及语言和音乐合成等。

但运算放大器带宽、电路的寄生参数、开关与运算放大器的非理想特性以及MOS器件的噪声等,都会直接影响这类滤波器的性能。

开关电容滤波器的工作频率尚不高，其应用范围目前大多限于音频频段。

开关电容滤波器 基本原理　最简单的开关电容滤波器见图1。

开关K置于左边时,信号电压源u1向电容器C1充电;K倒向右边时，电容器C1向电压源u2放电。

当开关以高于信号的频率fc工作时,使C1在u1和u2的两个电压节点之间交替换接,那幺C1在u1、u2之间传递的电荷可形成平均电流I=fcC1(u1-u2)，相当于图1a的u1和u2之间接入了一个等效电阻,其值为1/fcC1。

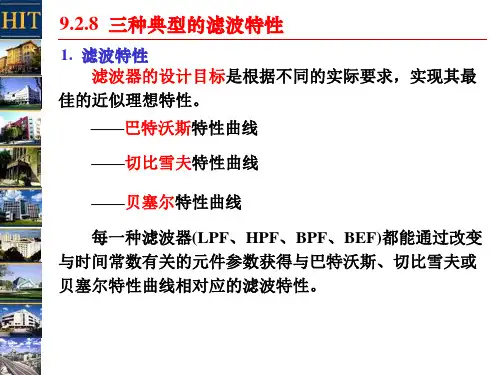

滤波电路中的滤波特性分析滤波电路是电子系统中常用的一种电路，它可以去除信号中的杂波和干扰，以保证信号的质量和可靠性。

滤波特性是指滤波电路对不同频率信号的响应情况。

在本文中，我们将对滤波电路的滤波特性进行分析。

1. 低通滤波器低通滤波器可以通过让低频信号通过而抑制高频信号来实现滤波的效果。

常见的低通滤波器有RC低通滤波器和RLC低通滤波器。

其频率响应曲线呈现出在截止频率处逐渐下降的特点。

2. 高通滤波器高通滤波器则相反，它可以通过让高频信号通过而抑制低频信号来实现滤波的效果。

常见的高通滤波器有RC高通滤波器和RLC高通滤波器。

其频率响应曲线呈现出在截止频率处逐渐上升的特点。

3. 带通滤波器带通滤波器是可以通过让某一特定频率范围内的信号通过而抑制其他频率的信号来实现滤波的效果。

常见的带通滤波器有LC带通滤波器和RLC带通滤波器。

其频率响应曲线在特定频率范围内呈现出较高的增益，而在其他频率处则有较低的增益。

4. 带阻滤波器带阻滤波器则相反，它可以通过让某一特定频率范围内的信号被抑制而使其不通过，而其他频率的信号则可以通过。

常见的带阻滤波器有LC带阻滤波器和RLC带阻滤波器。

其频率响应曲线在特定频率范围内呈现出较低的增益，而在其他频率处则有较高的增益。

5. 滤波器的性能参数在分析滤波特性时，我们还需要考虑滤波器的一些性能参数，如截止频率、增益、带宽等。

截止频率是指当信号的频率达到一定值时，滤波器开始起作用，信号被抑制或通过的程度会发生变化。

增益则是指信号经过滤波器后的输出与输入之间的比例关系。

带宽则是指滤波器对信号有效传输的频率范围。

综上所述，滤波电路中的滤波特性是指滤波器对不同频率信号的响应情况。

不同类型的滤波器具有不同的滤波特性，如低通滤波器能够抑制高频信号，高通滤波器则能够抑制低频信号，而带通滤波器和带阻滤波器则分别能够通过或抑制特定频率范围内的信号。

在分析滤波特性时，我们还需要考虑滤波器的截止频率、增益和带宽等性能参数。
