高考典型例题等效重力场71778

等效重力场的应用在处理一些不是很熟悉的问题时，若能类比熟悉的模型和方法，将较为生疏、不方便处理的问题，转化为熟悉的模型，使用类似的方法来处理，往往可以创造性的解决很多问题。

等效法属于这种创造性解决问题的方法之一，高中物理中但凡涉及恒力、恒定加速度类问题时，若能采取等效重力场——类比重力场中的问题的方式处理，往往可以迅速找到解决问题的突破口。

一、加速运动体系中的等效重力场加速运动体系的典型代表是竖直加速或减速的升降机和水平加速或减速的车辆，当讨论这样的体系中物体所受的弹力、压力、浮力或相对运动等问题，选升降机或者车辆为参考系，引入等效重力场，就可以将运动体系内的问题转化为静止参考系下的问题，从而类比重力场中的静止参考系下问题的处理方法，将复杂问题简化处理。

1、超重失重问题的一种理解方式由牛顿第二定律和牛顿第三定律可知，当升降机具有向上的加速度a 时，其内质量为m 的物体对升降机的压力为N F mg ma =+，此即超重现象；当升降机具有向下的加速度a 时，其内质量为m 的物体对升降机的压力为N F mg ma =-，此即失重现象。

对这个现象，我们可以这样理解：选升降机为参考系，物体静止，如果我们引入等效重力G mg ''=，超重中g g a '=+，失重中g g a '=-，则在升降机参考系中，用平衡条件N 0F mg ''-=和牛顿第三定律N N F F '=即可计算物体对升降机的压力N F G mg ''==。

我们还可以进一步理解成这样：升降机加速度向上，则等效重力G '在原来G 的基础上向下．．“超重”了ma ，故G mg mg ma ''==+；升降机加速度向下，则等效重力G '在原来G 的基础上向上．．“超重”了ma ，故矢量合成结果是G mg mg ma ''==-。

高考典型例题：等效重力场标准化工作室编码[XX968T-XX89628-XJ668-XT689N]运用等效法巧解带电粒子在匀强电场中的运动一、等效法将一个过程或事物变换成另一个规律相同的过程和或事物进行分析和研究就是等效法。

中学物理中常见的等效变换有组合等效法（如几个串、并联电阻器的总电阻）；叠加等效法（如矢量的合成与分解）；整体等效法（如将平抛运动等效为一个匀速直线运动和一个自由落体运动）；过程等效法（如将热传递改变物体的内能等效为做功改变物体的内能）概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力 等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置 等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二、题型归类（1）单摆类问题（振动的对称性）例1、如图2-1所示`，一条长为L 的细线上端固定在Ｏ点，下端系一个质量为m 的小球，将它置于一个很大的匀强电场中，电场强度为Ｅ，方向水平向右，已知小球在Ｂ点时平衡，细线与竖直线的夹角为α。

求：当悬线与竖直线的夹角为多大时，才能使小球由静止释放后，细线到竖直位置时，小球速度恰好为零运动特点：小球在受重力、电场力两个恒力与不做功的细线拉力作用下的运动， 对应联想：在重力场只受重力与细线拉力作用下的运动的模型：单摆模型。

等效分析：对小球在B 点时所受恒力力分析（如图2-2），将重力与电场力等效为一个恒力，将其称为等效重力可得：αcos mg g m ='，小球就做只受“重力”mg ′与绳拉力运动，可等效为单摆运动。

规律应用：如图2-3所示，根据单摆对称运动规律可得，B 点为振动的平衡位置，竖直位置对应小球速度为零是最大位移处，另一最大位移在小球释放位置，根据振动对称性即可得出，当悬线与竖直线的夹角满足αβ2=，小球从这一位置静止释放后至细线到竖直位置时，小球速度恰好为零。

解题应用1．解直线运动例1 如图1所示，在离坡顶为l 的山坡上的C 点树直固定一根直杆，杆高也是L 。

杆上端A 到坡底B 之间有一光滑细绳，一个带电量为q 、质量为m 的物体穿心于绳上，整个系统处在水平向右的匀强电场中，已知细线与竖直方向的夹角 30=θ。

若物体从A 点由静止开始沿绳无摩擦的滑下，设细绳始终没有发生形变，求物体在细绳上滑行的时间。

（2/10s m g =，60.037sin = ，80.037cos = ）解析 因细绳始终没有发生形变，故知在垂直绳的方向上没有压力存在，即带电小球受到的重力和电场力的合力方向沿绳的方向。

建立“等效重力场”如图2所示，“等效重力场”的“等效重力加速度”，方向：与竖直方向的夹角30，大小：30cos gg ='带电小球沿绳做初速度为零，加速度为g '的匀加速运动30cos 2L S AB = ①221t g S AB '=②由①②两式解得gL t 3=2．解抛类运动例3 如图3所示，在电场强度为E 的水平匀强电场中，以初速度为0v 竖直向上发射一个质量为m 、带电量为+q 的带电小球，求小球在运动过程中具有的最小速度。

解析 建立等效重力场如图4所示，等效重力加速度g 'E图1图2设g '与竖直方向的夹角为θ，则θcos g g ='其中22arcsin ）（）（mg qE qE +=θ则小球在“等效重力场”中做斜抛运动θsin 0v v x = θc o s 0v v y = 当小球在y 轴方向的速度减小到零，即0=y v 时，两者的合速度即为运动过程中的最小速度2200min sin ）（）（qE mg qEv v v v x +===θ例 4 如图5-1所示，匀强电场水平向右，310=E N/C ，一带正电的油滴的质量5100.2-⨯=m kg ，电量5100.2-⨯=q C 。

在A 点时速度大小为20=v m/s ，方向为竖直向上，则油滴在何时速度最小且求出最小速度？3．解振动类例5 如图5所示，让单摆处在电场强度为E ，方向水平向右的匀强电场中，让摆球带上q 的电量，求单摆的周期。

等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值”物体自由时能处于稳定平衡状态的位置”物体圆周运动时与等效等效重力势能等效重力大小与物体沿等效重力场方向A．该微粒在D点时的电势能比在B．该微粒做匀变速直线运动C．在此过程中电场力对微粒做的功为A．MC距离为53cmC．电场强度大小为4´310N/C3.如图所示，在竖直面（纸面）内有匀强电场，带电量为恒力，从M匀速运动到N。

已知MN长为A．场强大小为B．M、N间的电势差为5.如图所示，倾斜放置的平行板电容器两极板与水平面夹角为带电荷量大小为q，从极板M的左边缘A三．“等效重力场”中的抛体类运动模型【运动模型】如图所示，在电场强度为带电量为+q的带电小球，求小球在运动过程中具有的最小速度．(1)微粒带正电还是负电？(2)匀强电场的场强大小；(3)若保持电场强度大小不变，只将方向改为水平向左后，让微粒再以原初速度从场运动的过程中，经过多长时间离(1)B球到达O点的速度大小；(2)B球在OPQ轨道上的最小动能；(3)B球从Q点脱离轨道后，经过y3.如图，一质量为m、带电量为q+的小球从距地面高度为平距离为L处，有一根管口比小球直径略大的竖直细管，管的上端距离地面高度为地通过管子，在管子上方的整个区域内加一个方向水平向左的匀强电场，求：(1)小球运动至管上口的时间；(2)匀强电场的场强大小；(3)小球落地时的动能。

4.如图，abc是竖直面内的光滑绝缘固定轨道，有方向平行于ab向右的匀强电场。

面轨道上6.如图所示，其空中有一足够大的水平向右的匀强电场，质量均为时从O点以速度0v斜向右上方射入匀强电场中，两小球运动轨迹的最高点，带正电的小球经过法错误的是（ ）A．两小球同时到A、B两点B．带负电的小球经过B点的速度大小也为C．两小球到达A、B两点过程中电势能变化量之比为(1)判断小球所带电荷的电性并求出小球从(2)求小球动能的最小值。

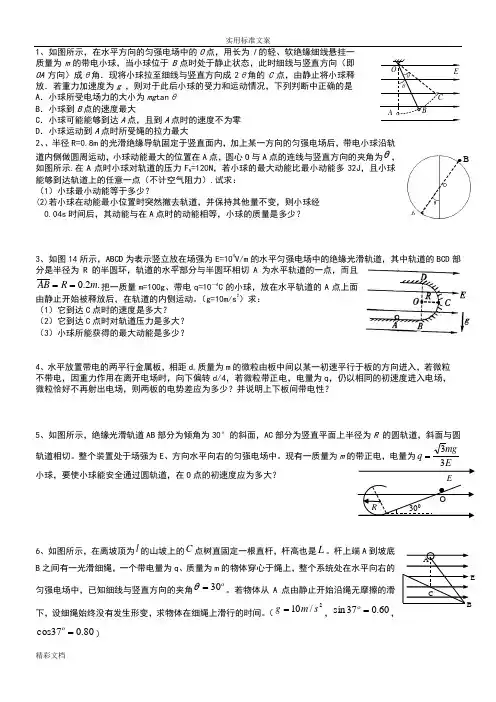

高考典型例题等效重力场Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】1、如图所示，在水平方向的匀强电场中的O 点，用长为l的轻、软绝缘细线悬挂一质量为m 的带电小球，当小球位于B 点时处于静止状态，此时细线与竖直方向（即OA 方向）成θ角．现将小球拉至细线与竖直方向成2θ角的C 点，由静止将小球释放．若重力加速度为g ，则对于此后小球的受力和运动情况，下列判断中正确的是 A ．小球所受电场力的大小为mg tan θB ．小球到B 点的速度最大C ．小球可能能够到达A 点，且到A 点时的速度不为零D ．小球运动到A 点时所受绳的拉力最大2、、半径R=0.8m 的光滑绝缘导轨固定于竖直面内，加上某一方向的匀强电场后，带电小球沿轨道内侧做圆周运动，小球动能最大的位置在A 点，圆心O 与A 点的连线与竖直方向的夹角为θ，如图所示.在A 点时小球对轨道的压力F N =120N ，若小球的最大动能比最小动能多32J ，且小球能够到达轨道上的任意一点（不计空气阻力）.试求：（1）小球最小动能等于多少(2)若小球在动能最小位置时突然撤去轨道，并保持其他量不变，则小球经 时间后，其动能与在A 点时的动能相等，小球的质量是多少3、如图14所示，ABCD 为表示竖立放在场强为E=104V/m 的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD 部分是半径为R 的半圆环，轨道的水平部分与半圆环相切A 为水平轨道的一点，而且.2.0m R AB ==把一质量m=100g 、带电q=10－4C 的小球，放在水平轨道的A 点上面由静止开始被释放后，在轨道的内侧运动。

（g=10m/s 2）求：（1）它到达C 点时的速度是多大（2）它到达C 点时对轨道压力是多大（3）小球所能获得的最大动能是多少4、水平放置带电的两平行金属板，相距d,质量为m 的微粒由板中间以某一初速平行于板的方向进入，若微粒不带电，因重力作用在离开电场时，向下偏转d/4，若微粒带正电，电量为q ，仍以相同的初速度进入电场，微粒恰好不再射出电场，则两板的电势差应为多少并说明上下板间带电性5、如图所示，绝缘光滑轨道AB 部分为倾角为30°的斜面，AC 部分为竖直平面上半径为R 的圆轨道，斜面与圆轨道相切。

1、如图所示，在水平方向的匀强电场中的O 点，用长为l 的轻、软绝缘细线悬挂一质量为m 的带电小球，当小球位于B 点时处于静止状态，此时细线与竖直方向（即OA 方向）成θ角．现将小球拉至细线与竖直方向成2θ角的C 点，由静止将小球释放．若重力加速度为g ，则对于此后小球的受力和运动情况，下列判断中正确的是A ．小球所受电场力的大小为mg tan θB ．小球到B 点的速度最大C ．小球可能能够到达A 点，且到A 点时的速度不为零D ．小球运动到A 点时所受绳的拉力最大2、、半径R=0.8m 的光滑绝缘导轨固定于竖直面内，加上某一方向的匀强电场后，带电小球沿轨道内侧做圆周运动，小球动能最大的位置在A 点，圆心O 与A 点的连线与竖直方向的夹角为θ，如图所示.在A 点时小球对轨道的压力F N =120N ，若小球的最大动能比最小动能多32J ，且小球能够到达轨道上的任意一点（不计空气阻力）.试求： （1）小球最小动能等于多少？(2)若小球在动能最小位置时突然撤去轨道，并保持其他量不变，则小球经 0.04s 时间后，其动能与在A 点时的动能相等，小球的质量是多少？3、如图14所示，ABCD 为表示竖立放在场强为E=104V/m 的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD 部分是半径为R 的半圆环，轨道的水平部分与半圆环相切A 为水平轨道的一点，而且.2.0m R AB ==把一质量m=100g 、带电q=10－4C 的小球，放在水平轨道的A 点上面由静止开始被释放后，在轨道的内侧运动。

（g=10m/s 2）求：（1）它到达C 点时的速度是多大？ （2）它到达C 点时对轨道压力是多大？ （3）小球所能获得的最大动能是多少？4、水平放置带电的两平行金属板，相距d,质量为m 的微粒由板中间以某一初速平行于板的方向进入，若微粒不带电，因重力作用在离开电场时，向下偏转d/4，若微粒带正电，电量为q ，仍以相同的初速度进入电场，微粒恰好不再射出电场，则两板的电势差应为多少？并说明上下板间带电性？5、如图所示，绝缘光滑轨道AB 部分为倾角为30°的斜面，AC 部分为竖直平面上半径为R 的圆轨道，斜面与圆轨道相切。

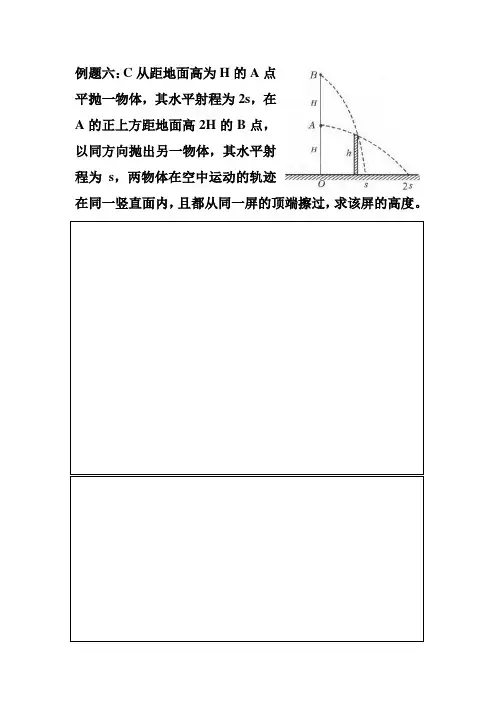

例题六：C 从距地面高为H 的A 点平抛一物体，其水平射程为2s ，在A 的正上方距地面高2H 的B 点，以同方向抛出另一物体，其水平射程为s ，两物体在空中运动的轨迹在同一竖直面内，且都从同一屏的顶端擦过，求该屏的高度。

等效重力场例1：用长为L 的细线把一个小球悬挂在倾角为θ的光滑斜面上，然后将小球偏离自然悬挂的位置拉到A 点，偏角α≤5°，如图5所示．当小球从A 点无初速释放后，小球在斜面上往返振动的周期为（ ）.2A.2/B.2n C.2s i /D π例2：如图，小球的质量为m 、带电量为q ，整个区域加一个电场强度为E 的水平方向的匀强电场，小球可在绳子与竖直方向成45°角的F 点处静止。

则(1)电场力qE ＝?(2)如果小球在C 点释放，则小球到达A 点的速度是多少?绳子上的拉力T A ＝?(3)上述过程中小球的最大速度在哪点?最大速度为多少?此时绳图5子上的拉力为多少?(4)要使小球在竖直面上作圆周运动，必须在C 点加多大的初速度? 解析：因为重力mg 与电场力qE 都是大小、方向始终不变的恒定的保守力（场力），故可以把mg 与qE 合成为一个合力()()22qE mg +，方向与竖直成mgqE =θtan 。

我们把带电小球看成是处于一个合力场中的物体，于是F 点是它在运动过程中的等效“最低点”。

这样，这个问题相当于只有重力作用下的竖直面上的圆周运动问题了，只是把解题过程中的g 替换成22cos '⎪⎭⎫ ⎝⎛+==m qE g g g θ，便可按常规进行计算了。

请同学们自己完成这个例题.。

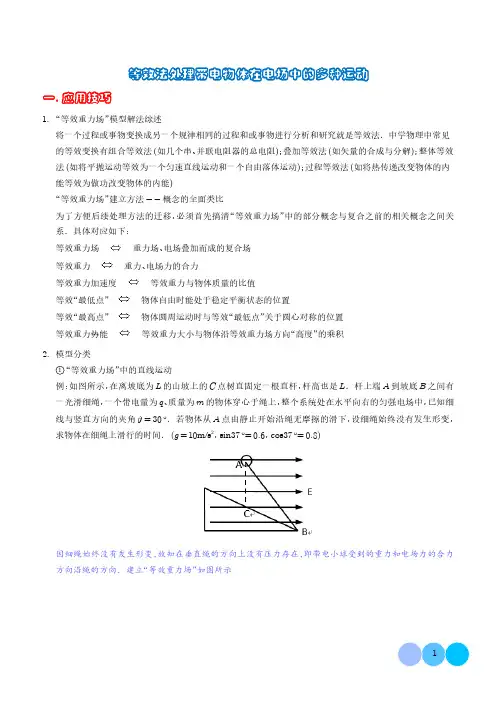

等效法处理带电物体在电场中的多种运动一.应用技巧1.“等效重力场”模型解法综述将一个过程或事物变换成另一个规律相同的过程和或事物进行分析和研究就是等效法．中学物理中常见的等效变换有组合等效法(如几个串、并联电阻器的总电阻)；叠加等效法(如矢量的合成与分解)；整体等效法(如将平抛运动等效为一个匀速直线运动和一个自由落体运动)；过程等效法(如将热传递改变物体的内能等效为做功改变物体的内能)“等效重力场”建立方法--概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系．具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积2.模型分类1“等效重力场”中的直线运动例：如图所示，在离坡底为L的山坡上的C点树直固定一根直杆，杆高也是L．杆上端A到坡底B之间有一光滑细绳，一个带电量为q、质量为m的物体穿心于绳上，整个系统处在水平向右的匀强电场中，已知细线与竖直方向的夹角θ=30º．若物体从A点由静止开始沿绳无摩擦的滑下，设细绳始终没有发生形变，求物体在细绳上滑行的时间．(g=10m/s2，sin37º=0.6，cos37º=0.8)因细绳始终没有发生形变，故知在垂直绳的方向上没有压力存在，即带电小球受到的重力和电场力的合力方向沿绳的方向．建立“等效重力场”如图所示“等效重力场”的“等效重力加速度”，方向：与竖直方向的夹角30°，大小：g =gcos30°带电小球沿绳做初速度为零，加速度为g 的匀加速运动S AB=2L cos30°①S AB=12g t2②由①②两式解得t=3L g2“等效重力场”中的抛体类运动例：如图所示，在电场强度为E的水平匀强电场中，以初速度为v0竖直向上发射一个质量为m、带电量为+q的带电小球，求小球在运动过程中具有的最小速度．建立等效重力场如图所示，等效重力加速度g设g 与竖直方向的夹角为θ，则g =g cosθ其中arcsinθ=qE （qE）2+（mg）2则小球在“等效重力场”中做斜抛运动v x=v0sinθv y=v0cosθ当小球在y轴方向的速度减小到零，即v y=0时，两者的合速度即为运动过程中的最小速度v min=v x=v0sinθ=v0qE （mg）2+（qE）23“等效重力场”中的单摆类模型例：如图所示，在沿水平方向的匀强电场中有一固定点O，用一根长度L=0.4m的绝缘细绳把质量为m= 0.10kg、带有正电荷的金属小球悬挂在O点，小球静止在B点时细绳与竖直方向的夹角为θ=37º．现将小球拉至位置A使细线水平后由静止释放：建立“等效重力场”如图所示，“等效重力加速度”g ，方向：与竖直方向的夹角30°，大小：g =gcos37°=1.25g由A、C点分别做绳OB的垂线，交点分别为A'、C'，由动能定理得带电小球从A点运动到C点等效重力做功mg (LOA −LOC)=mg L(cosθ−sinθ)=12mv2C代入数值得v C≈1.4m/s当带电小球摆到B点时，绳上的拉力最大，设该时小球的速度为v B，绳上的拉力为F，则mg （L−L sinθ）=12mv2B①F−mg =m v2BL②联立①②两式子得F=2.25N4“等效重力场”中的圆周运动类模型例：如图所示，绝缘光滑轨道AB部分为倾角为30°的斜面，AC部分为竖直平面上半径为R的圆轨道，斜面与圆轨道相切．整个装置处于场强为E、方向水平向右的匀强电场中．现有一质量为m的带正电，电量为q=3mg3E小球，要使小球能安全通过圆轨道，在O点的初速度应为多大？运动特点：小球先在斜面上运动，受重力、电场力、支持力，然后在圆轨道上运动，受到重力、电场力，轨道作用力，且要求能安全通过圆轨道．对应联想：在重力场中，小球先在水平面上运动，重力不作功，后在圆轨道上运动的模型：过山车．等效分析：如图所示，对小球受电场力和重力，将电场力与重力合成视为等效重力mg ，大小mg =(qE)2+(mg)2=23mg3，tgθ=qEmg=33，得θ=30°，于是重效重力方向为垂直斜面向下，得到小球在斜面上运动，等效重力不做功，小球运动可类比为重力场中过山车模型．规律应用：分析重力中过山车运动，要过圆轨道存在一个最高点，在最高点满足重力当好提供向心力，只要过最高点点就能安全通过圆轨道．如果将斜面顺时针转过300，就成了如图3-3所示的过山车模型，最高点应为等效重力方向上直径对应的点B，则B点应满足“重力”当好提供向心力即：mg =mv2B R假设以最小初速度v0运动，小球在斜面上作匀速直线运动，进入圆轨道后只有重力作功，则根据动能定理：−mg 2R=12mv2B−12mv20解得：v0=103gR3二、实战应用(应用技巧解题，提供解析仅供参考)1如图所示，平行板电容器上极板MN与下极板PQ水平放置，一带电液滴从下极板P点射入，恰好沿直线从上极板N点射出。

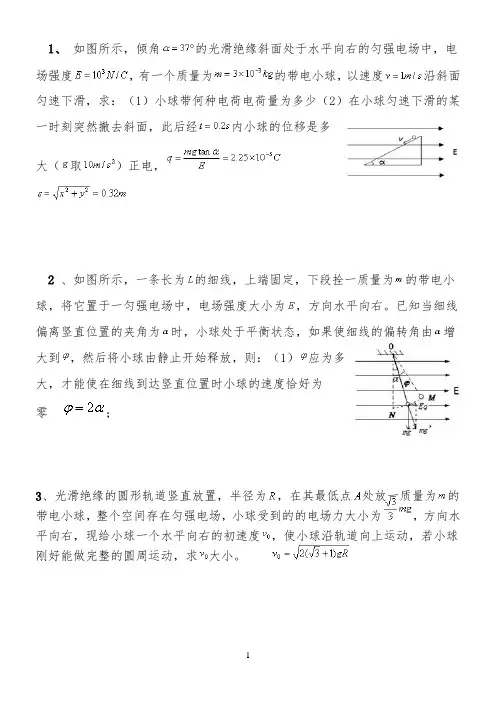

1、如图所示，倾角的光滑绝缘斜面处于水平向右的匀强电场中，电场强度，有一个质量为的带电小球，以速度沿斜面匀速下滑，求：（1）小球带何种电荷电荷量为多少（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经内小球的位移是多大（取）正电，2、如图所示，一条长为的细线，上端固定，下段拴一质量为的带电小球，将它置于一匀强电场中，电场强度大小为，方向水平向右。

已知当细线偏离竖直位置的夹角为时，小球处于平衡状态，如果使细线的偏转角由增大到，然后将小球由静止开始释放，则：（1）应为多大，才能使在细线到达竖直位置时小球的速度恰好为零；3、光滑绝缘的圆形轨道竖直放置，半径为，在其最低点处放一质量为的带电小球，整个空间存在匀强电场，小球受到的的电场力大小为，方向水平向右，现给小球一个水平向右的初速度，使小球沿轨道向上运动，若小球刚好能做完整的圆周运动，求大小。

4、如图，水平放置的平行金属板间有匀强电场，一根长的绝缘细绳一端固定在点，另一端系有质量为的带电小球，小球原来静止在点，当给小球一个水平速度后，它可以在竖直面内绕点做匀速圆周运动。

若将两板间的电压增大为原来的3倍，求：要使小球从点开始在竖直面内绕点做圆周运动，至少要给小球多大的水平速度在这种情况下，在小球运动过程中细绳所受的最大拉力是多大1减速追匀速1 客车在平直轨道上以20 m/的速度开行，突然发现正前方90m 处有一列货车正以6m/ 的速度沿同一方向匀速运动，于是客车紧急刹车，若客车以1.0 m/2的加速度作匀减速直线运动，直至停下来。

问客车是否会撞到货车上。

2 匀速追减速2一汽车在平直公路上以速度匀速行驶，从某一时刻起汽车开始刹车，加速度大小为a=2m/ 2。

此时，在汽车后面7 处有一自行车以V=4m/的速度匀速运动，求汽车开始刹车后，自行车追上汽车需要的时间。

3 加速追匀速3 一辆汽车在直十字路口等候绿灯，当绿灯亮时汽车以3m/ 2的加速度开始行驶，恰在这时一辆自行车以6 m/的速度匀速驶来，从后边赶过汽车。
