(完整版)电磁感应图像专题(好题)

《电磁感应图像题》练习题1、如图，一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B1的匀强磁场，然后再进入磁感应强度为B2的匀强磁场，最后进入没有磁场的右边空间，若B1=2B2，方向均始终与线圈平面垂直，则在下列图示中能定性表示线圈中感应电流i随时间t 变化关系的是（电流以逆时针方向为正）（）2．如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABC固定在水平面内，AB与BC间夹角为θ，光滑导体棒DE在框架上从B点开始在外力作用下以速度v向右匀速运动，导体棒与框架足够长且构成等腰三角形电路．若框架与导体棒单位长度的电阻均为R，导体棒在滑动过程中始终保持与导轨良好接触，下列关于电路中电流大小I与时间t，消耗的电功率P与水平移动的距离x变化规律的图象中正确的是(AD )3．如图甲所示，光滑导轨水平放置在与水平方向夹角为60°斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态，规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是 ( )4．如图等腰三角形内分布有垂直于纸面向外的匀强磁场，它的顶点在x轴上且底边长为4L，高为L，底边与x轴平行。

纸面内一边长为L的正方形导线框以恒定速度沿x轴正方向穿过磁场区域。

t＝0时刻导线框恰好位于图中所示的位置。

以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移（i－x）关系的是（ A ）5．如图所示，等腰直角三角形OPQ内存在垂直纸面向里的匀强磁场，它的OP边在x轴上且长为L，纸面内一边长为L的正方形导线框的一条边也在x轴上，且线框沿x轴正方向以恒定的速度v穿过磁场区域，在t＝0时该线框恰好位于图中的所示位置，规定顺时针方向为导线框中电流的正方向，则在线框穿越磁场区域的过程中，感应电流i随时间t变化的图线是( D )6.如图甲所示,匀强磁场垂直纸面向里,磁感应强度的大小为B,磁场在y轴方向足够宽,在x 轴方向宽度为a。

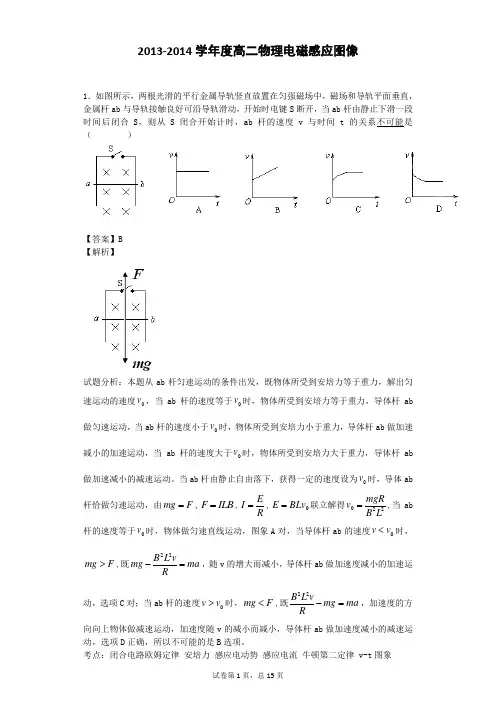

2013-2014学年度高二物理电磁感应图像1．如图所示，两根光滑的平行金属导轨竖直放置在匀强磁场中，磁场和导轨平面垂直，金属杆ab 与导轨接触良好可沿导轨滑动，开始时电键S 断开，当ab 杆由静止下滑一段时间后闭合S ，则从S 闭合开始计时，ab 杆的速度v 与时间t 的关系不可能是 （ ）【答案】B 【解析】试题分析：本题从ab 杆匀速运动的条件出发，既物体所受到安培力等于重力，解出匀速运动的速度0v ，当ab 杆的速度等于0v 时，物体所受到安培力等于重力，导体杆ab 做匀速运动，当ab 杆的速度小于0v 时，物体所受到安培力小于重力，导体杆ab 做加速减小的加速运动，当ab 杆的速度大于0v 时，物体所受到安培力大于重力，导体杆ab 做加速减小的减速运动。

当ab 杆由静止自由落下，获得一定的速度设为0v 时，导体ab 杆恰做匀速运动，由mg F =,F ILB =,EI R=,0E BLv =联立解得022mgR v B L =,当ab杆的速度等于0v 时，物体做匀速直线运动，图象A 对，当导体杆ab 的速度0v v <时，mg F >,既22B L vmg ma R -=，随v 的增大而减小，导体杆ab 做加速度减小的加速运动，选项C 对；当ab 杆的速度0v v >时，mg F <,既22B L vmg ma R-=，加速度的方向向上物体做减速运动，加速度随v 的减小而减小，导体杆ab 做加速度减小的减速运动，选项D 正确，所以不可能的是B 选项。

考点：闭合电路欧姆定律 安培力 感应电动势 感应电流 牛顿第二定律 v-t 图象2．如图所示，xOy 平面内有一半径为R 的圆形区域，区域内有磁感应强度大小为B 的匀强磁场，左半圆磁场方向垂直于xOy 平面向里，右半圆磁场方向垂直于xOy 平面向外。

一平行于y 轴的长导体棒ab以速度v 沿x 轴正方向做匀速运动，则导体棒两端的电势差U ba 与导体棒位置x 关系的图象是（ ）【答案】A 【解析】试题分析：设导体棒的有效长度为L ，由几何关系可知，在左半圆磁场中，导体棒位置x 与导体棒的有效长度L的关系为L =ab 以速度v 沿x 轴正方向做匀速运动时，由左手定则可判断，产生的感应电动势2E BLv ==，当x R =时，2E BRv =，随着位置坐标x 增大，感应电动势增加的越来越慢；在右半圆磁场中，导体棒位置x 与导体棒的有效长度L 的关系为L =2E BLv =-=-2x R =时，0E =，随着位置坐标x 增大，感应电动势减小的越来越慢，所以正确选项为A 。

【最新整理，下载后即可编辑】《电磁感应》中的图像问题1、如图所示，在第一象限有一边长为L的等边三角形匀强磁场区域。

在第二象限有一平行于y轴的长为L的导体棒沿x轴正方向以速度v匀速通过磁场区域。

下列关于导体棒中产生的感应电动势E随x变化的图象正确的是（）2、如图甲所示，在电阻R=1Ω，面积S1=0.3m2的圆形线框中心区域存在匀强磁场，圆形磁场区面积S2=0.2m2. 若取磁场方向垂直纸面向外为正方向，磁感应强度B随时间的变化规律可用图乙描述，则线框中的感应电流I (取顺时针方形为正方向)随时间t的变化图线是( )A . B.C.D.3、两块水平放置的金属板，板间距离为d，用导线将两块金属板与一线圈连接，线圈中存在方向竖直向上、大小变化的磁场，如图所示.两板间有一带正电的油滴恰好静止，则磁场的磁感应强度B随时间变化的图像是( )4、有一变化的匀强磁场垂直如图甲所示的线圈平面，若规定磁场垂直线圈平面向里为磁感应强度的正方向，电流从a经R流向b为电流的正方向.现在已知R中的感应电流I随时间t变化图象如图乙所示，那么垂直穿过线圈平面的磁场可能是图中的( )5、如图甲所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图乙所示的变化电流，t=0时电流方向为顺时针（如图中箭头所示）.对于线圈B，下列说法正确的是（）A.在0～t1时间内，线圈B内有顺时针方向的电流，线圈有扩张的趋势B.在0～t1时间内，线圈B内有顺时针方向的电流，线圈有收缩的趋势C.在t1～t2时间内，线圈B内有顺时针方向的电流，线圈有收缩的趋势D.在t1～t2时间内，线圈B内有顺时针方向的电流，线圈有扩张的趋势6、两个不可形变的正方形导体框a、b连成如图甲所示的回路，并固定在竖直平面（纸面）内。

导体框a内固定一小圆环c，a与c在同一竖直面内，圆环c中通入如图乙所示的电流（规定电流逆时针方向为正），导体框b的MN边处在垂直纸面向外的匀强磁场中，则匀强磁场对MN边的安培力A. 0～1s内，方向向下B. 1～3s内，方向向下C. 3～5s内，先逐渐减小后逐渐增大D.第4s末，大小为零7、如图9-1-23所示，虚线矩形abcd为匀强磁场区域，磁场方向竖直向下，圆形闭合金属线框以一定的速度沿光滑绝缘水平面向磁场区域运动.如图所示给出的是圆形闭合金属线框的四个可能到达的位置，则圆形闭合金属线框的速度可能为零的位置是( ).8、如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图（b）所示，已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是（）9、如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

专题75 电磁感应中的电路和图象问题1．时，注意电磁感应发生分为几个过程，和图象的变化是否对应，优先使用排除法．1.(2020·新疆克拉玛依市四模)如图1所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO ′与磁场边界重合．线圈按图示方向匀速转动．若从图示位置开始计时，并规定电流a →b →c →d →a 为正方向，则线圈内感应电流随时间变化的图象是( )图1答案 A解析 题图所示时刻，由楞次定律判断出线圈中感应电流方向为：a →d →c →b →a ，为负方向．线圈中产生的感应电动势表达式为e ＝E m sin ωt ＝BSωsin ωt ，S 是线圈面积的一半，则感应电流的表达式为i ＝－e R ＝－BSωR sin ωt ＝－I m sin ωt ，其中I m ＝BSωR.故线圈中感应电流按正弦规律变化，根据数学知识得知A 正确，B 、C 、D 错误．2.如图2所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里．一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)．取线框刚到达磁场边界的时刻为计时起点(t ＝0)，规定逆时针方向为电流的正方向，则下图中能正确反映线框中电流与时间关系的是( )图2答案 A解析 线框进入磁场的过程，磁通量向里增加，根据楞次定律可知感应电流的磁场方向向外，由安培定则可知感应电流方向为逆时针，电流i 应为正方向，故B 、C 错误；线框进入磁场的过程，线框有效的切割长度先均匀增大后均匀减小，由E ＝BLv ，可知感应电动势先均匀增大后均匀减小；线框完全在磁场的过程，磁通量不变，没有感应电流产生．线框穿出磁场的过程，磁通量向里减小，根据楞次定律可知感应电流的磁场方向向里，由安培定则可知感应电流方向为顺时针，电流i 应为负方向；线框有效的切割长度先均匀增大后均匀减小，由E ＝BLv ，可知感应电动势先均匀增大后均匀减小，故A 正确，D 错误．3.(2020·安徽江淮十校联考)如图3所示，在磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动．金属导轨间距为L 且电阻不计，金属杆的电阻为2R 、长度为L ，ab 间有一电阻，阻值为R ，MN 两点间电势差为U ，则通过电阻R 的电流方向及U 的大小( )图3A ．a →b ，BLvB ．a →b ，BLv 3C ．a →b ，2BLv 3D ．b →a ，2BLv 3答案 B解析 由右手定则判断可知，MN 中产生的感应电流方向为N →M ，则通过电阻R 的电流方向为a →b ，MN 产生的感应电动势为E ＝BLv ，电阻两端的电压为U ＝E R ＋2R ·R ＝BLv 3，B 正确，A 、C 、D 错误．4.(多选)如图4所示，均匀金属圆环总电阻为4R ，磁感应强度为B 的匀强磁场垂直地穿过圆环．金属杆OM 的长为L ，电阻为R ，M 端与环紧密接触，金属杆OM 绕过圆心的转轴O 以恒定的角速度ω顺时针转动．阻值为R 的电阻一端用导线和环上的A 点连接，另一端和金属杆的转轴O 处的端点相连接．下列结论正确的是( )图4A ．金属杆OM 旋转产生的感应电动势恒为BL 2ω2B ．通过电阻R 的电流最小值为BL 2ω8R，方向从下到上 C ．通过电阻R 的电流最大值为BL 2ω4R，且R 的上端比下端电势高 D ．OM 两点之间的电势差绝对值的最大值为BL 2ω3 答案 AD解析 金属杆在磁场中做匀速圆周运动，产生的感应电动势E ＝BωL 22，选项A 正确；当金属杆M 端转到圆环上A 点正上方时，接入电路中的总电阻最大R 总＝3R ，由闭合电路欧姆定律得电流的最小值为I 小＝E R 总＝BωL 26R，电流方向自下而上，选项B 错误；当金属杆M 端转到A 点时，接入电路中的总电阻最小R 总′＝2R ，由闭合电路欧姆定律得电流的最大值为I 大＝ER 总′＝BωL 24R，流过电阻R 的电流方向自下而上，电阻R 下端电势高于上端，选项C 错误；OM 两点之间的电势差绝对值的最大值为U ＝E －I 小R ＝BωL 23，选项D 正确．5.(多选)(2019·全国卷Ⅱ·21)如图5，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ 进入磁场时加速度恰好为零．从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图象可能正确的是( )图5答案 AD解析 根据题述，PQ 进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ 通过磁场区域一段时间后MN 进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ 的电流随时间变化的图象可能是A ；若释放两导体棒的时间间隔较短，在PQ 没有出磁场区域时MN 就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ 出磁场后，MN 切割磁感线产生感应电动势和感应电流，且感应电流一定大于I 1，受到安培力作用，由于安培力大小与速度成正比，则MN 所受的安培力一定大于MN 的重力沿导轨平面方向的分力，所以MN 一定做减速运动，回路中感应电流减小，流过PQ 的电流随时间变化的图象可能是D.6.(2020·山东临沂市蒙阴实验中学期末)如图6所示，一闭合直角三角形线框以速度v 匀速穿过匀强磁场区域．从BC 边进入磁场区域开始计时，到A 点离开磁场区域的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是图中的( )图6答案 A解析 在线框进入磁场的过程中，穿过线框的磁通量增多，根据楞次定律及安培定则可知，线框中产生逆时针方向的电流，由于切割磁感线的有效长度逐渐减小，根据E ＝Blv ，I ＝E R可知感应电流逐渐减小；当线框全部进入磁场中时，线框中无感应电流；在线框出磁场的过程中，穿过线框的磁通量减少，线框中产生顺时针方向的电流，切割磁感线的有效长度逐渐减小，感应电流也逐渐减小，故A 符合题意．7．(多选)(2020·山东淄博十中期末)如图7甲所示，在光滑水平面上用恒力F 拉质量为1 kg 的单匝均匀正方形铜线框，线框边长为1 m ，在1位置以速度v 0＝3 m/s 进入匀强磁场时开始计时，此时线框中的感应电动势为1 V ，在t ＝3 s 时线框到达2位置开始离开匀强磁场．此过程中线框的v －t 图象如图乙所示，那么( )图7A ．t ＝0时，线框右侧边MN 两端的电压为0.25 VB ．恒力F 的大小为0.5 NC ．线框完全离开磁场的瞬时速度大小为2 m/sD ．线框从位置1到位置3的过程中产生的焦耳热为6 J答案 BCD解析 t ＝0时，线框右侧边MN 两端的电压为路端电压，总的感应电动势为1 V ，则路端电压U 外＝34E ＝0.75 V ，故A 错误；线框完全进入磁场后，由于磁通量没有变化，所以没有感应电流产生，线框只受恒力F 的作用，做匀速直线运动，结合题图乙可知线框在1～3 s 内做匀加速直线运动，加速度a ＝Δv Δt ＝3－23－1m/s 2＝0.5 m/s 2，根据牛顿第二定律有F ＝ma ，解得F ＝0.5 N ，故B 正确；由题意可知t ＝3 s 时线框到达2位置开始离开匀强磁场，此时线框的速度与刚进入磁场时的速度相同，则线框穿出磁场与进入磁场的运动情况完全相同，线框完全离开磁场的瞬时速度与t ＝1 s 时的速度相等，即为2 m/s ，故C 正确；线框进入磁场和离开磁场的过程中产生的焦耳热相同，由功能关系有Q ＝2[Fl ＋(12mv 02－12mv 12)]＝2[0.5×1＋12×1×(32－22)] J ＝6 J ，故D 正确．。

专题03 电磁感应图象1．(2017云贵川百校大联考)如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，具有一定电阻的正方形金属线框的右边与磁场的边界重合．在外力作用下，金属线框从O时刻由静止开始，以垂直于磁场边界的恒定加速度a进入磁场区域，t1时刻线框全部进入磁场．若规定顺时针方向为感应电流i的正方形，则感应电流i、外力大小为F，线框中电功率的瞬时值P以及通过导体横截面的电荷量q随时间变化的关系正确的是（）【参考答案】ACD．【名师解析】由线框进入磁场中切割磁感线，根据运动学公式可知速度与时间关系；由法拉第电磁感应定律E=BLv，可得出产生感应电动势与速度关系，由闭合电路欧姆定律来确定感应电流的大小，并由安培力公式可确定其大小与时间的关系；由牛顿第二定律来确定合力与时间的关系；最后得出电量、功率的表达式来分别得出各自与时间的关系．线框做匀加速运动，其速度v=at，感应电动势E=BLv，感应电流 i==，i与t成正比，故A正确．线框进入磁场过程中受到的安培力FB=BiL=，由牛顿第二定律得：F﹣FB=ma，得 F=ma+，F﹣t图象是不过原点的倾斜直线，故B错误．线框的位移x=at2，电荷量q=It△t===∝t2，故q﹣t图象应是开口向上，过原点的抛物线．故C正确；线框的电功率 P=i2R=∝t2，故D正确．2. (2016江西南昌市一模)如图a所示，在水平面上固定有平行直金属导轨ab、cd，bd端接有电阻R。

导体棒ef垂直轨道放置在光滑导轨上，导轨电阻不计。

导轨右端区域存在垂直导轨面的匀强磁场，且磁感应强度B随时间t的变化规律如图b所示。

在t=0时刻，导体棒以速度v0从导轨的左端开始向右运动，经过时间2t0开始进入磁场区域，取磁场方向竖直向下为磁感应强度的正方向，导体回路中顺时针为电流正方向，则导体回路中的电流，随时间t的变化规律图像可能是【参考答案】．A【命题意图】本题考查了法拉第电磁感应定律、楞次定律、闭合电路欧姆定律、电流图象及其相关的知识点。

高考名师推荐物理--电磁感应图像（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L ）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

导线框以某一初速度向右运动，t=0时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。

下列v-t图像中，可能正确描述上述过程的是A．B．C．D．【答案】 D【解析】线框进入磁场时，由右手定则和左手点则可知线框受到向左的安培力，由于，则安培力减小，故线框做加速度减小的减速运动；同理可知线框离开磁场时，线框也受到向左的安培力，做加速度减小的减速运动；线框完全进入磁场后，线框中没有感应电流，不再受安培力作用，线框做匀速运动，本题选D。

2.【题文】将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。

回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t 评卷人得分变化的图像如图乙所示。

用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t 变化的图像是A．B．C．D．【答案】B【解析】由图乙可知磁感应强度的大小随时间呈线性变化，即（k是一个常数），又圆环的面积S不变，由可知圆环中产生的感应电动势不变，则回路中的感应电流大小不变，故 ab边受到的安培力不变，排除选项C、D；时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，排除选项A错误。

本题选B。

3.【题文】如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。

1．如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R，边长是L，自线框从左边界进入磁场时开始计时，在水平向右的外力作用下由静止开始，以垂直于磁场边界的恒定加速度a进人磁场区域，t1时刻线框全部进入磁场．规定顺时针方向为感应电流I的正方向．外力大小为F，线框中电功率的瞬时值为P，通过导体横截面的电荷量为q，其中p—t 图像为抛物线，则这些量随时间的变化关系正确的是（）2．如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B。

一边长为L总电阻为R的正方形导线框abcd，从图示位置开始沿x 轴正方向以速度v匀速穿过磁场区域。

取沿a→b→c→d→a的感应电流为正，则图乙中表示线框中电流i随bC边的位置坐标x 变化的图象正确的是3．如图所示，两个垂直纸面的匀强磁场方向相反。

磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形（高度为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下图中感应电流I与线框移动距离x 的关系图是4．如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的5.如图所示的区域内有垂直于纸面向里的匀强磁场，磁感应强度为B。

一个电阻为R、单径为L、圆心角为450的扇形闭合导线框绕垂直于纸面的O轴匀速转动(O轴位于磁场边界)，周期为T则线框内产生的感应电流的图象为(规定电流顺时针方向为正)6.在竖直方向的匀强磁场中，水平放置一圆形导体环。

规定如图1所示的电流i及磁场B方向为正方向。

当用磁场传感器测得磁感应强度随时间变化如图2所示时，导体环中感应电流随时间变化的情况是7.如图所示为一宽度为L=40cm，磁感应强度B=1T的匀强磁场区域，边长为20cm的正方形导线框abcd，每边电阻相等，4个边总电阻为R=Ω，沿垂直于磁场方向以速度υ=0.2m/s匀速通过磁场。

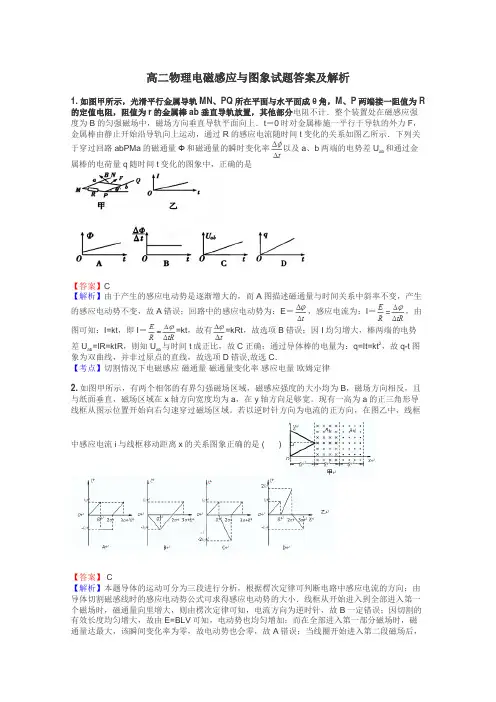

高二物理电磁感应与图象试题答案及解析1.如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R 的定值电阻，阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上．t＝0时对金属棒施一平行于导轨的外力F，金属棒由静止开始沿导轨向上运动，通过R的感应电流随时间t变化的关系如图乙所示．下列关于穿过回路abPMa的磁通量Φ和磁通量的瞬时变化率以及a、b两端的电势差Uab和通过金属棒的电荷量q随时间t变化的图象中，正确的是【答案】C【解析】由于产生的感应电动势是逐渐增大的，而A图描述磁通量与时间关系中斜率不变，产生的感应电动势不变，故A错误；回路中的感应电动势为：E＝，感应电流为：I＝，由图可知：I=kt，即I＝=kt，故有=kRt，故选项B错误；因I均匀增大，棒两端的电势差Uab =IR=ktR，则知Uab与时间t成正比，故C正确；通过导体棒的电量为：q=It=kt2，故q-t图象为双曲线，并非过原点的直线，故选项D错误,故选C．【考点】切割情况下电磁感应磁通量磁通量变化率感应电量欧姆定律2.如图甲所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。

现有一高为a的正三角形导线框从图示位置开始向右匀速穿过磁场区域。

若以逆时针方向为电流的正方向，在图乙中，线框中感应电流i与线框移动距离x的关系图象正确的是 ( )【答案】 C【解析】本题导体的运动可分为三段进行分析，根据楞次定律可判断电路中感应电流的方向；由导体切割磁感线时的感应电动势公式可求得感应电动势的大小．线框从开始进入到全部进入第一个磁场时，磁通量向里增大，则由楞次定律可知，电流方向为逆时针，故B一定错误；因切割的有效长度均匀增大，故由E=BLV可知，电动势也均匀增加；而在全部进入第一部分磁场时，磁通量达最大，该瞬间变化率为零，故电动势也会零，故A错误；当线圈开始进入第二段磁场后，线圈中磁通量向里减小，则可知电流为顺时针，故D错误，C正确；故选：C【考点】导体切割磁感线时的感应电动势；楞次定律3.如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B. 一边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿a→b→c→d的感应电流为正，则图乙中表示线框中电流随bc边的位置坐标x变化的图象正确的是（）【答案】C【解析】bc边的位置坐标x在L-2L过程，线框bc边有效切线长度为l=x-L，感应电动势为E=Blv=B（x-L）v，感应电流，根据楞次定律判断出来感应电流方向沿a→b→c→d→a，为正值．x在2L-3L过程，根据楞次定律判断出来感应电流方向沿a→d→c→b→a，为负值，线框ad边有效切线长度为l=x-2L，感应电动势为E=Blv=B（x-2L）v，感应电流，根据数学知识知道C正确，ABD错误。

_____________________________________________________________ T p非凡物理_______________________1 AJFUTKAOiCUlKUcy MtYAiCS专题一：电磁感应图像问题电磁感应中经常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）判断出感应电动势和感应电流随时间或位移的变化情况得出图像。

高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。

【知识要点】电磁感应中常涉及磁感应强度B、磁通量①、感应电动势E和感应电流I等随时间变化的图线，即B-t图线、G-t图线、E-t图线和l-t图线。

对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流I等随位移x变化的图线，即E-x图线和l-x图线等。

还有一些与电磁感应相结合涉及的其他量的图象，例如P-R、F-t和电流变化率—t等图象。

t 这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。

1、定性或定量地表示出所研究问题的函数关系；2、在图象中E、I、B等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。

【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用楞次定律或右手定则判断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。

分析回路中的感应电动势或感应电流的大小，要利用法拉第电磁感应定律来分析，有些图像还需要画出等效电路图来辅助分析。

不管是哪种类型的图像，都要注意图像与解析式（物理规律）和物理过程的对应关系，都要用图线的斜率、截距的物理意义去分析问题。
