作业1:墙体构造设计一、学习目标1. 掌握墙体的细部构造,了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读,增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm,室内外高差450mm,窗台距室内地面900mm高。
外墙为砖墙,其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁,楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水(明沟)自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸,以铅笔绘制。

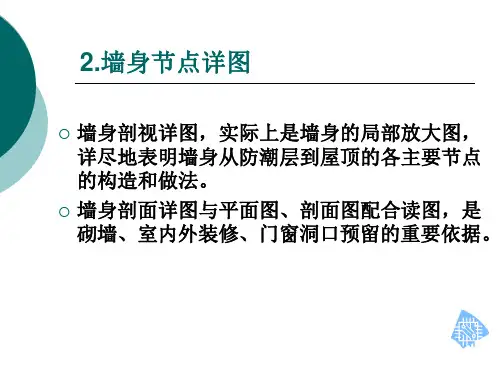

按建筑制图标准,绘制外墙身节点详图,如图1-1所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线(即墙身定位轴线)上,标注定位轴线及编号圆圈,标注墙体厚度(在轴线两边分别标注)。
详图编号:画完该节点详图后,在详图的右下角画详图编号圆圈,然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1.节点详图1——墙脚和地坪层构造(比例1∶10)画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰,剖切到的部分用材料图例表示。
(1)用引出线注明勒脚做法,标明勒脚高度。
(2)用多层构造引出线注明散水或明沟各层做法,标注散水或明沟的宽度、排水方向和坡度值。
(3)表示出防潮层的位置,注明做法。
(4)用多层构造引出线注明地坪层的各层做法。
(5)标注室内外地面标高。
2、节点详图2——窗台构造(比例1∶10)(1)画出墙身、内外墙面抹灰、内外窗台和窗框等。
(2)用引出线注明内外窗台的饰面做法,标注细部尺寸,标注外窗台的排水方向和坡度值。

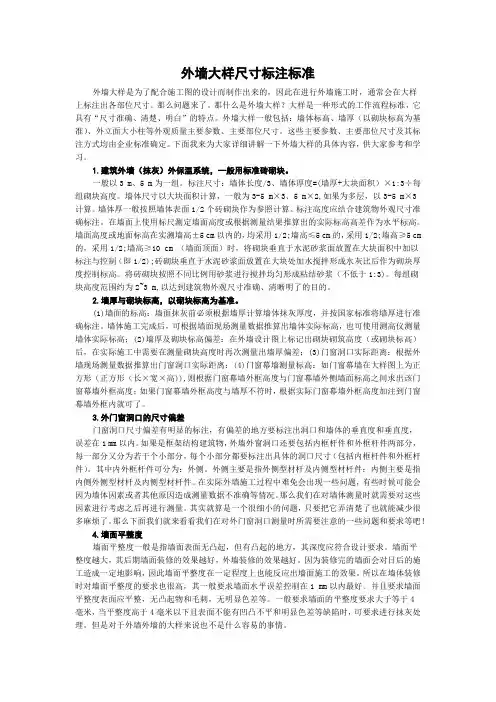

外墙大样尺寸标注标准外墙大样是为了配合施工图的设计而制作出来的,因此在进行外墙施工时,通常会在大样上标注出各部位尺寸。
那么问题来了。
那什么是外墙大样?大样是一种形式的工作流程标准,它具有“尺寸准确、清楚、明白”的特点。
外墙大样一般包括:墙体标高、墙厚(以砌块标高为基准)、外立面大小柱等外观质量主要参数、主要部位尺寸。
这些主要参数、主要部位尺寸及其标注方式均由企业标准确定。
下面我来为大家详细讲解一下外墙大样的具体内容,供大家参考和学习。
1.建筑外墙(抹灰)外保温系统,一般用标准砖砌块。
一般以3 m、5 m为一组。
标注尺寸:墙体长度/3、墙体厚度=(墙厚+大块面积)×1:3÷每组砌块高度。
墙体尺寸以大块面积计算,一般为3-5 m×3、5 m×2,如果为多层,以3-5 m×3计算。
墙体厚一般按照墙体表面1/2个砖砌块作为参照计算。
标注高度应结合建筑物外观尺寸准确标注。
在墙面上使用标尺测定墙面高度或根据测量结果推算出的实际标高高差作为水平标高。
墙面高度或地面标高在实测墙高±5 cm以内的,均采用1/2;墙高≤5 cm的,采用1/2;墙高≥5 cm 的,采用1/2;墙高≥10 cm (墙面顶面)时,将砌块垂直于水泥砂浆面放置在大块面积中加以标注与控制(即1/2);砖砌块垂直于水泥砂浆面放置在大块处加水搅拌形成水灰比后作为砌块厚度控制标高。
将砖砌块按照不同比例用砂浆进行搅拌均匀形成粘结砂浆(不低于1:3)。
每组砌块高度范围约为2~3 m,以达到建筑物外观尺寸准确、清晰明了的目的。
2.墙厚与砌块标高,以砌块标高为基准。
(1)墙面的标高:墙面抹灰前必须根据墙厚计算墙体抹灰厚度,并按国家标准将墙厚进行准确标注。
墙体施工完成后,可根据墙面现场测量数据推算出墙体实际标高,也可使用测高仪测量墙体实际标高;(2)墙厚及砌块标高偏差:在外墙设计图上标记出砌块砌筑高度(或砌块标高)后,在实际施工中需要在测量砌块高度时再次测量出墙厚偏差;(3)门窗洞口实际距离:根据外墙现场测量数据推算出门窗洞口实际距离;(4)门窗幕墙测量标高:如门窗幕墙在大样图上为正方形(正方形(长×宽×高)),则根据门窗幕墙外框高度与门窗幕墙外侧墙面标高之间求出该门窗幕墙外框高度;如果门窗幕墙外框高度与墙厚不符时,根据实际门窗幕墙外框高度加注到门窗幕墙外框内就可了。
编制说明《万科住宅建筑构造图集--- 全现浇混凝土外墙工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。
为了将系统配模的精度优势扩展到整个外墙,将外墙上及外墙以外的非结构构件,如后砌墙体、构造柱、空调板、外立面竖向薄板等统一为混凝土构件并与主体结构一次浇筑,从而减少工序,提高效率,实现外墙取消抹灰。
本工法是在总结武汉、佛山、深圳、大连、西安、成都、广州、上海、北京等公司应用全现浇混凝土外墙及系统配模经验的基础上,推出试行版。
供设计、施工、监理等单位在万科工程中试用。
1 编制依据《建筑抗震设计规范》 GB50011-2010《混凝土结构设计规范》 GB50010-2011《混凝土结构工程施工质量验收规范》 GB50204-2002(2011版)《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土建筑接缝用密封胶》 JC/T 881-2001《建筑工程大模板技术规程》 JGJ74-2003《全钢大模板应用技术规程》 DBJ01-89-2004《建筑施工模板安全技术规范》 JGJ162-2008《建筑施工高处作业安全技术规范》 JGJ80-91《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-992 适用范围万科及其下属公司在各地管理的新建及改、扩建的以采用实体混凝土外墙为围护结构的主流住宅项目。
3 主要内容本图集主要介绍全现浇混凝土外墙的具体做法,包括前期准备工作、设计过程中的具体操作办法、施工工艺流程、质量控制点以及结构拉缝、与外墙整体现浇配套的栏杆预留洞、钢副框、滴水线等细部设计处理的工艺节点和构造做法说明。
4 其他:当采用全现浇混凝土外墙结构拉缝的做法时,其材料的防火、防水、保温、隔声及隔震性能应满足规范及设计要求。
应确保水平缝、竖缝等部位满足防潮、防渗水要求。
本图集的做法必须与万科相关工程管理规定和流程配合使用。
