关于墙身节点大样的设计要点和做法

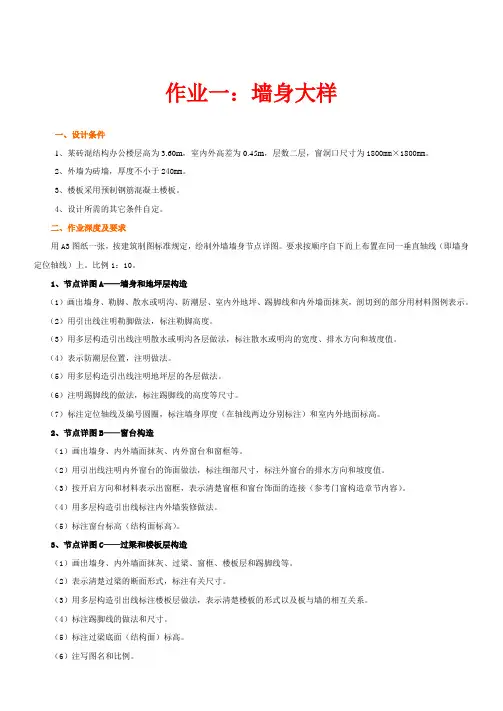

作业一：墙身大样一、设计条件1、某砖混结构办公楼层高为3.60m，室内外高差为0.45m，层数二层，窗洞口尺寸为1800mm×1800mm。

2、外墙为砖墙，厚度不小于240mm。

3、楼板采用预制钢筋混凝土楼板。

4、设计所需的其它条件自定。

二、作业深度及要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身节点详图。

要求按顺序自下而上布置在同一垂直轴线（即墙身定位轴线）上。

比例1：10。

1、节点详图A——墙身和地坪层构造（1）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚线和内外墙面抹灰，剖切到的部分用材料图例表示。

（2）用引出线注明勒脚做法，标注勒脚高度。

（3）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（4）表示防潮层位置，注明做法。

（5）用多层构造引出线注明地坪层的各层做法。

（6）注明踢脚线的做法，标注踢脚线的高度等尺寸。

（7）标注定位轴线及编号圆圈，标注墙身厚度（在轴线两边分别标注）和室内外地面标高。

2、节点详图B——窗台构造（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

（3）按开启方向和材料表示出窗框，表示清楚窗框和窗台饰面的连接（参考门窗构造章节内容）。

（4）用多层构造引出线标注内外墙装修做法。

（5）标注窗台标高（结构面标高）。

3、节点详图C——过梁和楼板层构造（1）画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚线等。

（2）表示清楚过梁的断面形式，标注有关尺寸。

（3）用多层构造引出线标注楼板层做法，表示清楚楼板的形式以及板与墙的相互关系。

（4）标注踢脚线的做法和尺寸。

（5）标注过梁底面（结构面）标高。

（6）注写图名和比例。

墙身节点详图的相关介绍
一．墙身节点详图，实际上是墙身的局部放大图详尽地表明墙身从防潮层到屋顶的各主要节点的构造和做法。

二．墙身节点详图与平面图、剖面图配合是砌墙室内外装修、门窗洞口预留的重要依据。

三．墙身节点详图包括散水、勒脚、窗台、屋檐等各节点的构造及做法，墙脚位置、散水、防潮层、勒脚、踢脚、地面的构造，窗台的位置构造做法，过梁、楼板与墙体的关系楼面构造踢，室内外墙面装修构造等。

四．墙身节点详图中应表明墙身与轴线的关系，并详细标出标高、尺寸、材料做法，如散水的宽度、踢脚板的高度、窗过梁的高度、挑檐板的高度、挑檐板伸出轴线的距离等。

五．室外地坪标高、室内地面、楼面标高、防潮层的标高等在墙身节点详图中还要用箭头表示出散水的坡度和排水方向；散水的做法在墙身节点详图中用多层构造的引出线表示，引出线贯穿各层，在引出线的一侧画短横线，并在它旁边用文字说明各层的构造及厚度。

六．在墙身节点详图中的窗台节点详图中需表明窗过梁、楼面、窗台的做法；墙身节点详图中的楼面的构造需用多层构造引出线表示；墙身节点详图中的檐口节点详图需表明檐沟的做法及屋面的构造。

七．墙身节点详图中，剖切到的墙身线、檐口、楼面屋面，均应使用粗实线画出；看到的物体、窗洞处的外墙边线、踢脚线等，应用中实线绘制；粉刷线应用细实线画出。

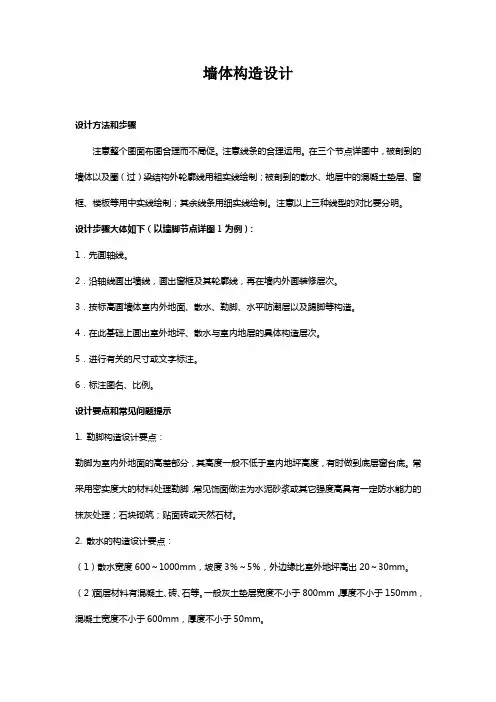

墙体构造设计设计方法和步骤注意整个图面布图合理而不局促。

注意线条的合理运用。

在三个节点详图中，被剖到的墙体以及圈（过）梁结构外轮廓线用粗实线绘制；被剖到的散水、地层中的混凝土垫层、窗框、楼板等用中实线绘制；其余线条用细实线绘制。

注意以上三种线型的对比要分明。

设计步骤大体如下（以墙脚节点详图1为例）：1．先画轴线。

2．沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画装修层次。

3．按标高画墙体室内外地面、散水、勒脚、水平防潮层以及踢脚等构造。

4．在此基础上画出室外地坪、散水与室内地层的具体构造层次。

5．进行有关的尺寸或文字标注。

6．标注图名、比例。

设计要点和常见问题提示1. 勒脚构造设计要点：勒脚为室内外地面的高差部分，其高度一般不低于室内地坪高度，有时做到底层窗台底。

常采用密实度大的材料处理勒脚，常见饰面做法为水泥砂浆或其它强度高具有一定防水能力的抹灰处理；石块砌筑；贴面砖或天然石材。

2. 散水的构造设计要点：（1）散水宽度600～1000mm，坡度3％～5％，外边缘比室外地坪高出20～30mm。

（2）面层材料有混凝土、砖、石等。

一般灰土垫层宽度不小于800mm，厚度不小于150mm，混凝土宽度不小于600mm，厚度不小于50mm。

（3）由于建筑物的沉降，勒脚与散水施工时间的差异，在勒脚与散水交接处应设分隔缝，缝宽20～30㎜，用沥青类弹性材料嵌缝，上嵌沥青胶盖缝，以防渗水。

3. 防潮层构造设计要点：（1）水平防潮层高度设臵在室内地面不透水垫层之间，一般为－0.060m处。

可采用20~25mm厚防水砂浆或60mm厚细石混凝土内配3φ6或3φ8钢筋。

（2）当设臵钢筋混凝土地梁时，可将地梁设臵在相应高度，用地梁兼做防潮层。

4. 踢脚构造设计要点：（1）踢脚高度一般为120~150mm。

为了突出墙面效果或防潮，可将其延伸至900~1800mm，形成墙裙。

（2）常见的饰面材料有水泥砂浆、水磨石、大理石、陶板、木踢脚等。

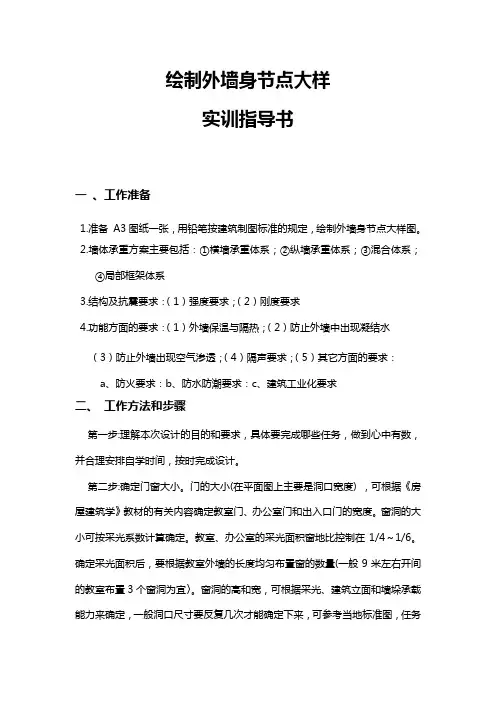

绘制外墙身节点大样实训指导书一、工作准备1.准备A3图纸一张，用铅笔按建筑制图标准的规定，绘制外墙身节点大样图。

2.墙体承重方案主要包括：①横墙承重体系；②纵墙承重体系；③混合体系；④局部框架体系3.结构及抗震要求：（1）强度要求；（2）刚度要求4.功能方面的要求：（1）外墙保温与隔热；（2）防止外墙中出现凝结水（3）防止外墙出现空气渗透；（4）隔声要求；（5）其它方面的要求：a、防火要求：b、防水防潮要求：c、建筑工业化要求二、工作方法和步骤第一步:理解本次设计的目的和要求，具体要完成哪些任务，做到心中有数，并合理安排自学时间，按时完成设计。

第二步:确定门窗大小。

门的大小(在平面图上主要是洞口宽度) ，可根据《房屋建筑学》教材的有关内容确定教室门、办公室门和出入口门的宽度。

窗洞的大小可按采光系数计算确定。

教室、办公室的采光面积窗地比控制在1/4～1/6。

确定采光面积后，要根据教室外墙的长度均匀布置窗的数量(一般9米左右开间的教室布置3个窗洞为宜〉。

窗洞的高和宽，可根据采光、建筑立面和墙垛承载能力来确定，一般洞口尺寸要反复几次才能确定下来，可参考当地标准图，任务书及门窗资料。

第三步:确定各墙段尺寸。

原则上墙段要符合砖的模数，即{n×115+ (n-1)×10}的倍数，式中n为墙段内半砖(砖宽)的数量。

115是半砖的尺寸，10是标准灰缝的宽度。

符合砖模倍数的墙段尺寸为: 365，490，615，740，865，990，1115，1240，1365，1490 mm 等，但这些尺寸都不符合基本模数100 mm的倍数，所以允许在确定墙段时对上述标准墙段尺寸作些调整。

1000 mm以下的墙段允许调整的幅度为±10mm，例如740 mm的墙段可在730～750 mm内调整;1000～1500 mm的墙段允许调整的幅度为±20 mm，例如1365 mm的墙段可在1345～1385 mm内调整;大于1500 mm的墙段允许调整的幅度更大，无须再考虑砖模。

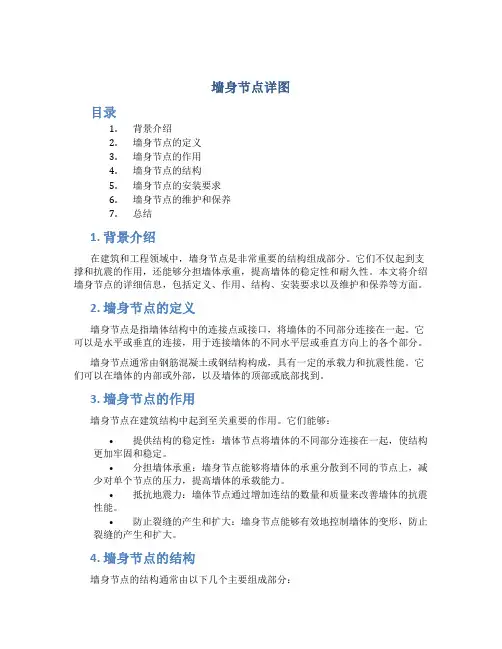

墙身节点详图目录1.背景介绍2.墙身节点的定义3.墙身节点的作用4.墙身节点的结构5.墙身节点的安装要求6.墙身节点的维护和保养7.总结1. 背景介绍在建筑和工程领域中，墙身节点是非常重要的结构组成部分。

它们不仅起到支撑和抗震的作用，还能够分担墙体承重，提高墙体的稳定性和耐久性。

本文将介绍墙身节点的详细信息，包括定义、作用、结构、安装要求以及维护和保养等方面。

2. 墙身节点的定义墙身节点是指墙体结构中的连接点或接口，将墙体的不同部分连接在一起。

它可以是水平或垂直的连接，用于连接墙体的不同水平层或垂直方向上的各个部分。

墙身节点通常由钢筋混凝土或钢结构构成，具有一定的承载力和抗震性能。

它们可以在墙体的内部或外部，以及墙体的顶部或底部找到。

3. 墙身节点的作用墙身节点在建筑结构中起到至关重要的作用。

它们能够：•提供结构的稳定性：墙体节点将墙体的不同部分连接在一起，使结构更加牢固和稳定。

•分担墙体承重：墙身节点能够将墙体的承重分散到不同的节点上，减少对单个节点的压力，提高墙体的承载能力。

•抵抗地震力：墙体节点通过增加连结的数量和质量来改善墙体的抗震性能。

•防止裂缝的产生和扩大：墙身节点能够有效地控制墙体的变形，防止裂缝的产生和扩大。

4. 墙身节点的结构墙身节点的结构通常由以下几个主要组成部分：•纵向钢筋：用于增强节点的抗张能力，传递纵向力和抵抗裂缝的产生和扩大。

•横向钢筋：用于增强节点的抗剪能力，抵抗剪力和提高节点的抗震性能。

•连接板或连接板：用于将墙体不同部分相连接，提供结构的连通性和稳定性。

•抗震支撑：一些墙身节点在抗震设计中使用抗震支撑来提高节点的稳定性和抗震性能。

5. 墙身节点的安装要求在安装墙身节点时，需要满足以下要求：•设计合理：墙身节点的设计应满足工程需要，并符合相关标准和规范的要求。

•材料优良：选用具有良好品质和抗震性能的建筑材料，如高强度钢筋、混凝土等。

•施工质量高：墙身节点的施工应符合工程质量标准，确保节点的稳定性和可靠性。

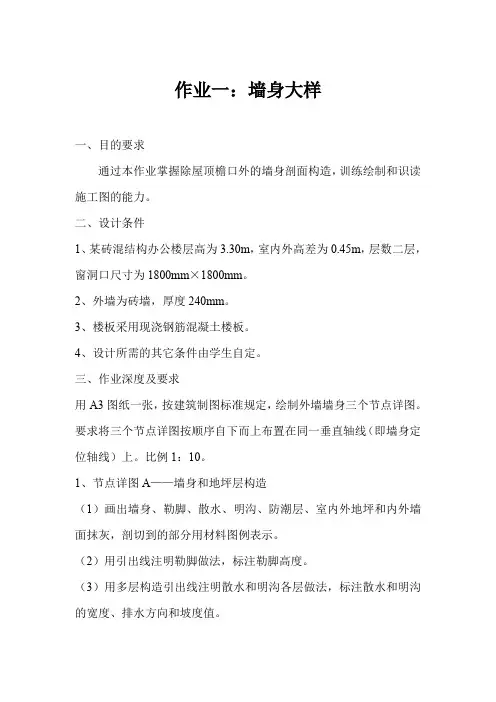

作业一：墙身大样一、目的要求通过本作业掌握除屋顶檐口外的墙身剖面构造，训练绘制和识读施工图的能力。

二、设计条件1、某砖混结构办公楼层高为3.30m，室内外高差为0.45m，层数二层，窗洞口尺寸为1800mm×1800mm。

2、外墙为砖墙，厚度240mm。

3、楼板采用现浇钢筋混凝土楼板。

4、设计所需的其它条件由学生自定。

三、作业深度及要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图。

要求将三个节点详图按顺序自下而上布置在同一垂直轴线（即墙身定位轴线）上。

比例1：10。

1、节点详图A——墙身和地坪层构造（1）画出墙身、勒脚、散水、明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。

（2）用引出线注明勒脚做法，标注勒脚高度。

（3）用多层构造引出线注明散水和明沟各层做法，标注散水和明沟的宽度、排水方向和坡度值。

（4）表示防潮层位置，注明做法。

（5）标注定位轴线及编号圆圈，标注墙身厚度（在轴线两边分别标注）和室内外地面标高。

2、节点详图B——窗台构造（1）画出墙身、内外墙面抹灰、外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

（3）用多层构造引出线标注内外墙装修做法。

（4）标注窗台标高（结构面标高）。

3、节点详图C——过梁和楼板层构造（1）画出墙身、内外墙面抹灰、过梁、窗框、楼板层等。

（2）表示清楚过梁的断面形式，标注有关尺寸。

（3）表示清楚楼板的形式以及板与墙的相互关系。

（4）标注过梁底面（结构面）标高。

村务公开民主管理示范单位创建活动总结[村务公开民主管理示范单位创建活动总结]村务公开民主管理示范单位创建活动总结镇属于半山区镇，总人口2.5万，镇域面积69平方公里，所辖13个行政村，村务公开民主管理示范单位创建活动总结。

近年来，**镇党委高度重视村务公开和民主管理工作，建立健全五项机制，抓好五个结合，不断加大村务公开和民主管理力度。

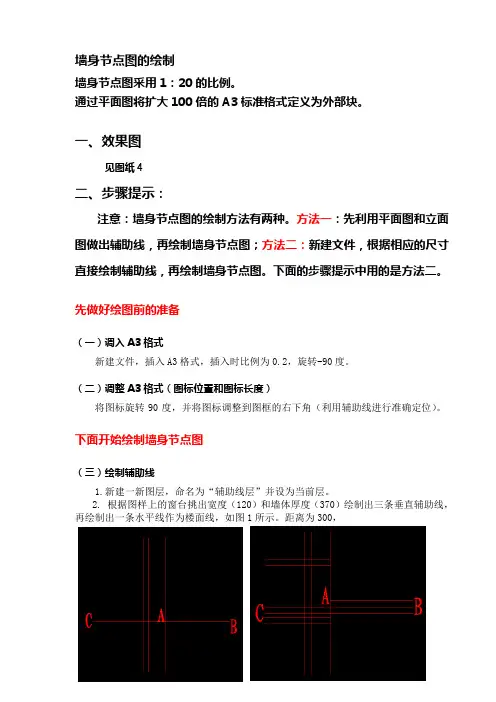

墙身节点图的绘制墙身节点图采用1：20的比例。

通过平面图将扩大100倍的A3标准格式定义为外部块。

一、效果图见图纸4二、步骤提示：注意：墙身节点图的绘制方法有两种。

方法一：先利用平面图和立面图做出辅助线，再绘制墙身节点图；方法二：新建文件，根据相应的尺寸直接绘制辅助线，再绘制墙身节点图。

下面的步骤提示中用的是方法二。

先做好绘图前的准备（一）调入A3格式新建文件，插入A3格式，插入时比例为0.2，旋转-90度。

（二）调整A3格式（图标位置和图标长度）将图标旋转90度，并将图标调整到图框的右下角（利用辅助线进行准确定位）。

下面开始绘制墙身节点图（三）绘制辅助线1.新建一新图层，命名为“辅助线层”并设为当前层。

2. 根据图样上的窗台挑出宽度（120）和墙体厚度（370）绘制出三条垂直辅助线，再绘制出一条水平线作为楼面线，如图1所示。

距离为300，图1 图23. 将楼面线在A点处折断为CA和AB两部分4. 根据图样上的尺寸，将CA和AB分别复制几次，形成辅助线网格，结果如图2所示。

（四）绘制墙体轮廓线将图层0设为当前层，画出墙体外轮廓线（用中粗线），再画出过梁线，结果如图3；将墙体外轮廓线向外复制一次，距离为25，并将复制得到的图素分解（这样就形成了细线），形成抹灰线，结果如下图（右），隐藏辅助线层图3 图4（五）绘制预制空心板（此图中的预制板的高度为110mm，宽度为600mm）首先预制板的外围封装轮廓线,如下图所示，再绘制三个圆环（内径为75，外径为85），如下图所示；对预制板进行材料填充，如下图所示（预制板的材料为钢筋混凝土，用两次填充来完成，先填充互混凝土AR-CONC，再填充斜线ANSI31）完成后可以将它定义为外部块。

（六）插入预制空心板插入三块预制空心板，在第三块合适位置绘制一条直线（作为折断线位置），将多余实体删除（需要将第三块空心板分解）。

如下图所示。

（七）填充过梁及墙体、抹灰材料图例（八）完成细部绘制（九）完成其他节点的绘制基本方法：挑檐及地面部位的节点的绘制方法，基本与楼面一致，即通过交点捕捉，用PLine 命令绘制出轮廓线之后，再填充材料，最后完成细部等操作。

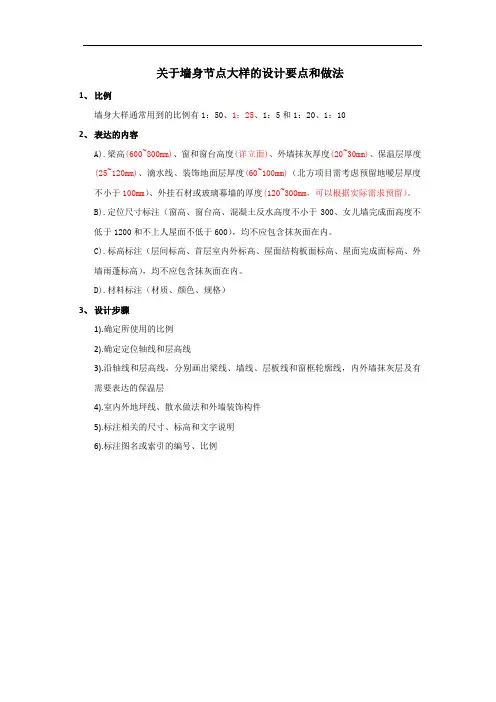

关于墙身节点大样的设计要点和做法
1、比例
墙身大样通常用到的比例有1：50、1：25、1：5和1：20、1：10
2、表达的内容
A).梁高(600~800mm)、窗和窗台高度(详立面)、外墙抹灰厚度(20~30mm)、保温层厚度
(25~120mm)、滴水线、装饰地面层厚度(60~100mm)（北方项目需考虑预留地暧层厚度不小于100mm）、外挂石材或玻璃幕墙的厚度(120~300mm，可以根据实际需求预留）。

B).定位尺寸标注（窗高、窗台高、混凝土反水高度不小于300、女儿墙完成面高度不
低于1200和不上人屋面不低于600），均不应包含抹灰面在内。

C).标高标注（层间标高、首层室内外标高、屋面结构板面标高、屋面完成面标高、外
墙雨蓬标高），均不应包含抹灰面在内。

D).材料标注（材质、颜色、规格）
3、设计步骤
1).确定所使用的比例
2).确定定位轴线和层高线
3).沿轴线和层高线，分别画出梁线、墙线、层板线和窗框轮廓线，内外墙抹灰层及有
需要表达的保温层
4).室内外地坪线、散水做法和外墙装饰构件
5).标注相关的尺寸、标高和文字说明
6).标注图名或索引的编号、比例。

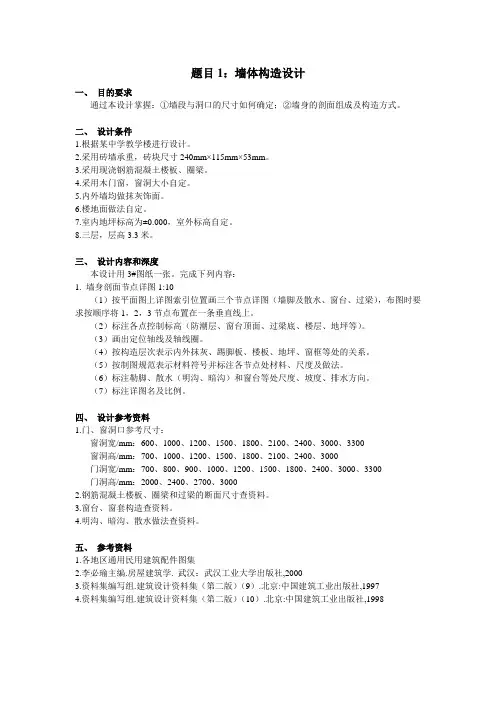

题目1：墙体构造设计一、目的要求通过本设计掌握：①墙段与洞口的尺寸如何确定；②墙身的剖面组成及构造方式。
