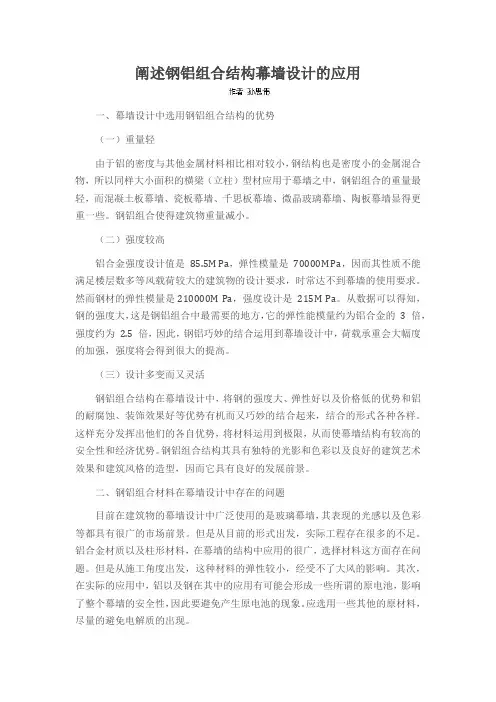

阐述钢铝组合结构幕墙设计的应用一、幕墙设计中选用钢铝组合结构的优势(一)重量轻由于铝的密度与其他金属材料相比相对较小,钢结构也是密度小的金属混合物,所以同样大小面积的横梁(立柱)型材应用于幕墙之中,钢铝组合的重量最轻,而混凝土板幕墙、瓷板幕墙、千思板幕墙、微晶玻璃幕墙、陶板幕墙显得更重一些。
钢铝组合使得建筑物重量减小。
(二)强度较高铝合金强度设计值是85.5M Pa,弹性模量是70000M Pa,因而其性质不能满足楼层数多等风载荷较大的建筑物的设计要求,时常达不到幕墙的使用要求。
然而钢材的弹性模量是210000M Pa,强度设计是215M Pa。
从数据可以得知,钢的强度大,这是钢铝组合中最需要的地方,它的弹性能模量约为铝合金的 3 倍,强度约为2.5 倍,因此,钢铝巧妙的结合运用到幕墙设计中,荷载承重会大幅度的加强,强度将会得到很大的提高。
(三)设计多变而又灵活钢铝组合结构在幕墙设计中,将钢的强度大、弹性好以及价格低的优势和铝的耐腐蚀、装饰效果好等优势有机而又巧妙的结合起来,结合的形式各种各样。
这样充分发挥出他们的各自优势,将材料运用到极限,从而使幕墙结构有较高的安全性和经济优势。
钢铝组合结构其具有独特的光影和色彩以及良好的建筑艺术效果和建筑风格的造型,因而它具有良好的发展前景。
二、钢铝组合材料在幕墙设计中存在的问题目前在建筑物的幕墙设计中广泛使用的是玻璃幕墙,其表现的光感以及色彩等都具有很广的市场前景。
但是从目前的形式出发,实际工程存在很多的不足。
铝合金材质以及柱形材料,在幕墙的结构中应用的很广,选择材料这方面存在问题。
但是从施工角度出发,这种材料的弹性较小,经受不了大风的影响。
其次,在实际的应用中,铝以及钢在其中的应用有可能会形成一些所谓的原电池,影响了整个幕墙的安全性,因此要避免产生原电池的现象。
应选用一些其他的原材料,尽量的避免电解质的出现。
从设计规范等方面出发,钢铝组合的结构形式缺乏一些市场行业规范,但鋼铝组合结构又具有广阔的发展前景。

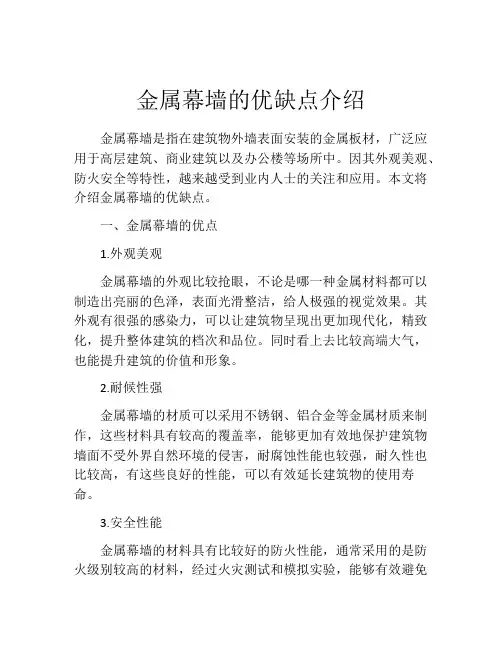

金属幕墙的优缺点介绍金属幕墙是指在建筑物外墙表面安装的金属板材,广泛应用于高层建筑、商业建筑以及办公楼等场所中。
因其外观美观、防火安全等特性,越来越受到业内人士的关注和应用。
本文将介绍金属幕墙的优缺点。
一、金属幕墙的优点1.外观美观金属幕墙的外观比较抢眼,不论是哪一种金属材料都可以制造出亮丽的色泽,表面光滑整洁,给人极强的视觉效果。
其外观有很强的感染力,可以让建筑物呈现出更加现代化,精致化,提升整体建筑的档次和品位。
同时看上去比较高端大气,也能提升建筑的价值和形象。
2.耐候性强金属幕墙的材质可以采用不锈钢、铝合金等金属材质来制作,这些材料具有较高的覆盖率,能够更加有效地保护建筑物墙面不受外界自然环境的侵害,耐腐蚀性能也较强,耐久性也比较高,有这些良好的性能,可以有效延长建筑物的使用寿命。
3.安全性能金属幕墙的材料具有比较好的防火性能,通常采用的是防火级别较高的材料,经过火灾测试和模拟实验,能够有效避免火灾的扩散和燃烧,大大提高了建筑物的安全性,保障人们的生命财产安全。
此外,金属幕墙还具有抗震、抗风等优良的机械性能,具有良好的抗风压、抗震能力。
4.施工时间短因为材质重量较轻,金属幕墙的施工时间短,同时具有较高的安装效率,方便开口安装和组合。
可以事先加工制作好然后现场安装,以得到更快的建造速度。
同时,由于材料是模块化的,可以根据建筑设计的要求进行变化,可以采用各种不同的形状和样式来满足客户的需求。
二、金属幕墙的缺点1.维护成本较高金属幕墙在日常维护中需要比普通砖石墙要更多的关注,定期需要进行检查和清理,确保材料外观的美观与稳定性。
同时,当金属幕墙损坏时,需要更换被覆材料,并付出更高的维护成本,因此,对于长期投资的项目来说,维护成本也需要重视。
2.保温能力不足金属幕墙的保温效果比较差,因为金属是一种导热性能较好的材料,如果不采取有效的保温措施,建筑物内外温度的差异会造成较大的能量损失,对于住宅建筑来说,保温能力不足会造成人们的生活质量和健康受到一定的影响。
幕墙简介一.概述幕墙是建筑物外围护墙的一种形式。
幕墙一般不承重,形似挂幕,又称为悬挂幕,即悬吊挂于主体结构外侧的轻质围墙,它是由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。
具有装饰效果好、质量轻、安装速度快,是外墙轻型化、装配化较理想的型式,因此在现代大型和高层建筑上得到广泛地采用。
二.分类从幕墙性质分。
可以分为有使用功能要求的幕墙,比如有围护要求的玻璃幕墙、有挡雨功能的雨篷等;装饰性幕墙,比如石材幕墙、装饰造型。
另外有一些幕墙介与以上两种之间,如采用双面铝板幕墙时可以作为围护结构,采用单面铝板幕墙时则为装饰幕墙。
从面层材质分。
可以分为玻璃幕墙、石材幕墙、铝板幕墙、装饰百页、造型、雨篷、陶板幕墙等。
从结构受力分:可以分为框架式幕墙、单元式幕墙、半单元及小单元幕墙、全玻幕墙、肋幕墙。
三.简要说明现按面板材质,对市场上现有常用的幕墙进行简要介绍。
其中玻璃幕墙按其结构形式,可以分为框架式玻璃幕墙、全玻式玻璃幕墙,点接驳式玻璃幕墙、单元式玻璃幕墙、小单元及半单元式幕墙。
另外石材幕墙、金属板幕墙、非金属板幕墙、及铝合金门窗也是比较常见的幕墙种类。
(一):玻璃幕墙部分1.框架式玻璃幕墙:它是将车间内加工完成的构件,运到工地,按照施工工艺逐个将构件安装到建筑结构上,最终完成的幕墙安装,框架式幕墙按照外观效果分为明框式,半隐式和全隐式幕墙三种。
正因为是在工厂内完成的构件再运送到工地让人工安装所以在造价方面会相对而言比单元式幕墙便宜很多,大概在600~1000元/平方米左右。
1).明框玻璃幕墙:金属框架结构显露在外表面的玻璃幕墙,它是最传统的玻璃幕墙形式,玻璃采用镶嵌或者压扣等机械固定方式,工作性能可靠,使用寿命长,表面风格明显。
2).半隐框玻璃幕墙:金属框架横向或者竖向构件显露在外表面的玻璃幕墙,它适当地采用了半隐框玻璃幕墙或者在隐框幕墙表面镶,贴一定形状的装饰条,使建筑物更显线条明快,层次分明,有事甚至可以在视觉上弥补建筑外形的不足。

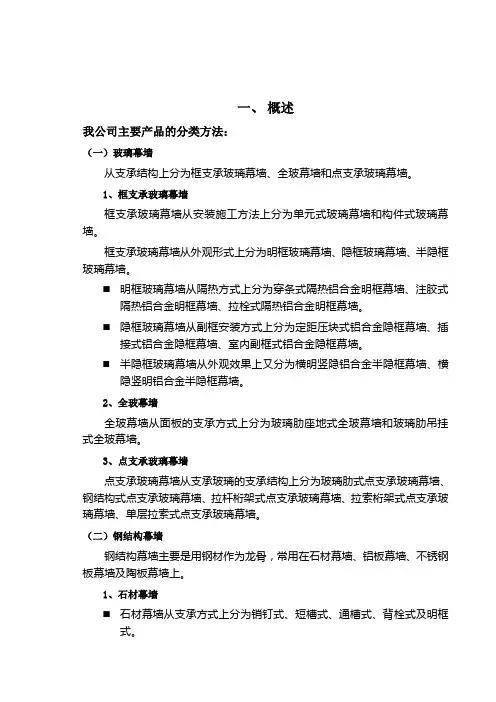

一、概述我公司主要产品的分类方法:(一)玻璃幕墙从支承结构上分为框支承玻璃幕墙、全玻幕墙和点支承玻璃幕墙。
1、框支承玻璃幕墙框支承玻璃幕墙从安装施工方法上分为单元式玻璃幕墙和构件式玻璃幕墙。
框支承玻璃幕墙从外观形式上分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙。
⏹明框玻璃幕墙从隔热方式上分为穿条式隔热铝合金明框幕墙、注胶式隔热铝合金明框幕墙、拉栓式隔热铝合金明框幕墙。
⏹隐框玻璃幕墙从副框安装方式上分为定距压块式铝合金隐框幕墙、插接式铝合金隐框幕墙、室内副框式铝合金隐框幕墙。
⏹半隐框玻璃幕墙从外观效果上又分为横明竖隐铝合金半隐框幕墙、横隐竖明铝合金半隐框幕墙。
2、全玻幕墙全玻幕墙从面板的支承方式上分为玻璃肋座地式全玻幕墙和玻璃肋吊挂式全玻幕墙。
3、点支承玻璃幕墙点支承玻璃幕墙从支承玻璃的支承结构上分为玻璃肋式点支承玻璃幕墙、钢结构式点支承玻璃幕墙、拉杆桁架式点支承玻璃幕墙、拉索桁架式点支承玻璃幕墙、单层拉索式点支承玻璃幕墙。
(二)钢结构幕墙钢结构幕墙主要是用钢材作为龙骨,常用在石材幕墙、铝板幕墙、不锈钢板幕墙及陶板幕墙上。
1、石材幕墙⏹石材幕墙从支承方式上分为销钉式、短槽式、通槽式、背栓式及明框式。
⏹石材幕墙从固定方式上分为不锈钢挂件式花岗岩幕墙、铝合金挂件式花岗岩幕墙、不锈钢背栓式花岗岩幕墙。
2、铝板幕墙⏹铝板幕墙从面材上分为铝合金单板(简称单层铝板)幕墙、铝塑复合板幕墙和铝合金蜂窝板(简称蜂窝铝板)幕墙。
⏹铝板幕墙从结构上分为定距压块式铝板幕墙和插接式铝板幕墙。
(三)铝合金门窗⏹铝合金门窗从结构形式上分为外开铝合金门窗、内开铝合金门窗、推拉铝合金门窗、隐框铝合金门窗及百页窗。
⏹铝合金门窗从隔热方式上分为普通铝合金门窗、注胶式隔热铝合金门窗、穿条式隔热铝合金内开门窗。
⏹铝合金门窗从自动化程度上分为:普通形式、自动感应形式。
⏹铝合金窗从开启方式上分为:平开窗、推拉窗、上悬窗、下悬窗、回转窗、平开下悬窗。
铝塑板幕墙优缺点分析在现代建筑的外立面装饰中,铝塑板幕墙因其独特的性能和外观效果,成为了一种较为常见的选择。
铝塑板幕墙是指以铝塑复合板为面板的建筑幕墙,它将金属材料的高强度和塑料材料的良好装饰性结合在了一起。
然而,就像任何一种建筑材料一样,铝塑板幕墙既有显著的优点,也存在一些不可忽视的缺点。
先来说说铝塑板幕墙的优点。
其一,良好的装饰性。
铝塑板的表面可以进行多种颜色和图案的处理,无论是木纹、石纹还是纯色,都能逼真地呈现出来,满足了建筑设计师对于建筑外观多样化和个性化的需求。
而且其表面平整光滑,光泽度高,能够为建筑物增添亮丽的外观。
其二,质量轻。
相比传统的石材幕墙或玻璃幕墙,铝塑板幕墙的重量要轻得多。
这不仅减轻了建筑物的整体负荷,还有利于幕墙的安装和维护,降低了施工难度和成本。
其三,良好的耐候性。
铝塑板表面经过特殊处理,具有很强的耐腐蚀性和耐候性,能够在各种恶劣的气候条件下保持稳定的性能,不易褪色、变形,使用寿命较长。
其四,优异的防火性能。
铝塑板的芯材一般为防火材料,能够在一定程度上阻止火势的蔓延,提高建筑物的防火安全性。
其五,加工性能好。
铝塑板易于切割、弯曲、钻孔等加工,可以根据建筑设计的需要制作出各种形状和尺寸的板块,适应不同的建筑造型。
其六,性价比高。
综合考虑铝塑板的性能、使用寿命和价格等因素,它在众多幕墙材料中具有较高的性价比,能够在保证建筑质量的前提下,为业主节省一定的成本。
然而,铝塑板幕墙也并非完美无缺,它同样存在一些缺点。
首先是强度相对较低。
虽然铝塑板在一般情况下能够满足幕墙的使用要求,但在遭受较大外力冲击或强风时,可能会出现变形甚至损坏的情况。
其次,铝塑板的复合结构在长期使用过程中,可能会因为温度变化、湿度影响等因素,导致铝和塑料之间的粘结力下降,从而影响幕墙的整体性能。
再者,铝塑板的平整度和直线度在大面积使用时较难控制,可能会出现波浪状或凹凸不平的情况,影响建筑外观的美观度。
另外,铝塑板的回收利用难度较大。

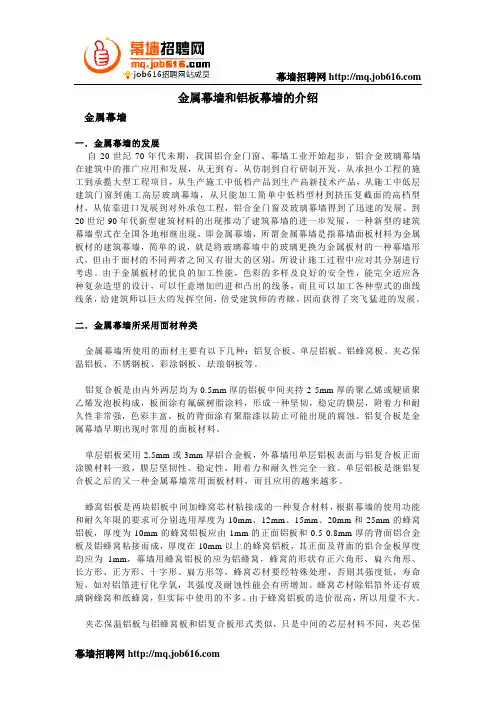

幕墙招聘网金属幕墙和铝板幕墙的介绍金属幕墙一.金属幕墙的发展自20世纪70年代未期,我国铝合金门窗、幕墙工业开始起步,铝合金玻璃幕墙在建筑中的推广应用和发展,从无到有,从仿制到自行研制开发,从承担小工程的施工到承揽大型工程项目,从生产施工中低档产品到生产高新技术产品,从施工中低层建筑门窗到施工高层玻璃幕墙,从只能加工简单中低档型材到挤压复截面的高档型材,从依靠进口发展到对外承包工程,铝合金门窗及玻璃幕墙得到了迅速的发展。
到20世纪90年代新型建筑材料的出现推动了建筑幕墙的进一步发展,一种新型的建筑幕墙型式在全国各地相继出现,即金属幕墙,所谓金属幕墙是指幕墙面板材料为金属板材的建筑幕墙,简单的说,就是将玻璃幕墙中的玻璃更换为金属板材的一种幕墙形式,但由于面材的不同两者之间又有很大的区别,所设计施工过程中应对其分别进行考虑。
由于金属板材的优良的加工性能,色彩的多样及良好的安全性,能完全适应各种复杂造型的设计,可以任意增加凹进和凸出的线条,而且可以加工各种型式的曲线线条,给建筑师以巨大的发挥空间,倍受建筑师的青睐,因而获得了突飞猛进的发展。
二.金属幕墙所采用面材种类金属幕墙所使用的面材主要有以下几种:铝复合板、单层铝板、铝蜂窝板、夹芯保温铝板、不锈钢板、彩涂钢板、珐琅钢板等。
铝复合板是由内外两层均为0.5mm厚的铝板中间夹持2-5mm厚的聚乙烯或硬质聚乙烯发泡板构成,板面涂有氟碳树脂涂料,形成一种坚韧,稳定的膜层,附着力和耐久性非常强,色彩丰富,板的背面涂有聚脂漆以防止可能出现的腐蚀。
铝复合板是金属幕墙早期出现时常用的面板材料。
单层铝板采用2.5mm或3mm厚铝合金板,外幕墙用单层铝板表面与铝复合板正面涂膜材料一致,膜层坚韧性、稳定性,附着力和耐久性完全一致。
单层铝板是继铝复合板之后的又一种金属幕墙常用面板材料,而且应用的越来越多。
蜂窝铝板是两块铝板中间加蜂窝芯材粘接成的一种复合材料,根据幕墙的使用功能和耐久年限的要求可分别选用厚度为10mm、12mm、15mm、20mm和25mm的蜂窝铝板,厚度为10mm的蜂窝铝板应由1mm的正面铝板和0.5-0.8mm厚的背面铝合金板及铝蜂窝粘接而成,厚度在10mm以上的蜂窝铝板,其正面及背面的铝合金板厚度均应为1mm,幕墙用蜂窝铝板的应为铝蜂窝,蜂窝的形状有正六角形、扁六角形、长方形、正方形、十字形、扁方形等,蜂窝芯材要经特殊处理,否则其强度低,寿命短,如对铝箔进行化学氧,其强度及耐蚀性能会有所增加。
铝板幕墙毕业论文随着当代建筑科学技术不断发展,幕墙建筑逐步成为现代建筑的重要组成部分。
铝板幕墙具有质轻、强度高、加工性能好等优点,因此在幕墙建筑领域中受到广泛应用。
本文将以铝板幕墙为研究对象,从铝板的特性、幕墙设计、施工以及维护等方面对其进行探讨。
一、铝板的特性铝板是一种常用的建筑材料,具有质轻、耐腐蚀、导热性能优良、易加工等特点。
使用铝板制成的幕墙具有质轻、强度高、防水性能好、耐腐蚀、舒适性好等优点,能够满足不同建筑结构的需求。
二、幕墙设计设计铝板幕墙需要考虑多个方面,包括建筑结构、气候条件、建筑物用途以及环境要求等。
在设计过程中需要注意以下几点:1. 选择适当的铝板在铝板幕墙的设计中,应该根据建筑物的需求选择适当的铝板,一般选择1.5-4.0mm厚度的铝板。
2. 结构设计铝板幕墙的结构设计需要根据建筑物的需求进行设计,要保证其结构稳定、防水性能好、隔音效果好等。
3. 安全设计在铝板幕墙的设计中需要考虑到安全因素,特别是在风力大、地震等自然灾害条件下需要做好强度计算和抗震设计。
三、幕墙施工在铝板幕墙的施工过程中需要注意以下几点:1. 材料准备在施工过程中应提前准备好所需的材料和工具,并对使用的材料进行检测。
2. 确定施工顺序根据设计图纸确定施工顺序,避免出现错误或重复施工。
3. 施工质量控制需要对每一道工序进行质量检测和控制,确保施工质量达到要求。
四、幕墙维护铝板幕墙的维护工作需要长期进行,需要注意以下几点:1. 定期检查需要定期检查幕墙的状况,包括铝板表面、接缝处等,及时发现问题并处理。
2. 清洗需要定期进行清洗,清洗时应该采用专业设备和药水,并注意对环境的影响。
3. 维护如果铝板幕墙存在问题,需要及时进行维修和更换,避免影响建筑物的结构和美观。
总之,铝板幕墙作为现代建筑中常用的建筑材料,具有良好的性能和使用效果。
在设计、施工和维护过程中需要注意一系列问题,以便保证幕墙的使用效果和寿命。
铝板幕墙的构造型式及其优缺点
金属幕墙中的主导产品
到目前为止,金属幕墙中的铝板幕墙一直在金属幕墙中占主导地位,轻量化的材质,减少了建筑的负荷,为高层建筑提供了良好的选择条件;防水、防污、防腐蚀性能优良,保证了建筑外表面持久长新;加工、运输、安装施工等都比较容易实施,为其广泛使用提供强有力的支持;色彩的多样性及可以组合加工成不同的外观形状,拓展了建筑师的设计空间;较高的性能价格比,易于维护,使用寿命长,符合业主的要求。
因此,铝板幕墙作为一种极富冲击力的建筑形式,倍受青睐。
铝板幕墙的面材介绍及性能比较
铝板幕墙所用的面材有以下4种,(1)铝复合板(2)单层铝板(3)蜂窝铝板(4)夹芯保温铝板,目前使用量较大的是前三种,既然有多种面材可选择,他们之前就存在差异。
铝板幕墙的构造型式及其优缺点
铝板幕墙按幕墙的结构形式可分单元铝板幕墙和构件式铝板幕墙,两种形式,所谓单元幕墙是指将面板、横梁、立柱在工厂组装为幕墙单元,以幕墙单元形式在现场完成安装施工的有框幕墙。
所谓构件式幕墙是在现场依次安装立柱、横梁和面板的有框幕墙。
铝板幕墙应用应注意问题
1.幕墙系统的抗变形能力
必须对幕墙系统的每个重要部位进行科学的力学计算,考虑风压、自重、地震、温度等作用对幕墙系统的影响,对埋件、连接系统、龙骨系统、面板及紧固件进行仔细校核,确保幕墙的安全性。
2.板块的固定方式
板块的固定方式对板块的安装平整度起着决定性作用。
板块各个固定点的受力不一致会造成面材的变形影响外饰效果,所以板块的固定方式必须采用定距压紧的固定方式,保证幕墙表面的平整度。
3.板块是否采用浮动连接
浮动式连接保证了幕墙变形后的恢复能力,保证幕墙的整体性,不会使幕墙因受作用力而造成变形,避免幕墙表面鼓凸或凹陷情况的发生。
4.复合型面材材料拆边处是否有补强措施
因复合型面板材料的折边只保留了正面板材厚度,厚度变薄,强度降低,所以拆边必须有可靠的补强措施。
5.板背面是否合理设置加强筋,以增加板面的强度和刚度。
加强筋的布置距离以及加强筋本身的强度和刚度,必须均满足要求,以保证幕墙的使用功能及安全性。
6.防水密封方式是否合理
防水密封方式很多,结构防水,内部防水,打胶密封,不同的密封方式价格也不尽相同,选择适合的密封方式用于工程中,保证幕墙的功能及外饰效果。
7.选用材料是否满足规范、标准及设计要求。
目前,各种建筑材料充斥建筑市场,材料的质量也不尽相同,选择合格的材料,是保证幕墙质量之根本,必须采用严格的检查手段和方法以保证材料的质量。
