各类给水管道水力计算表

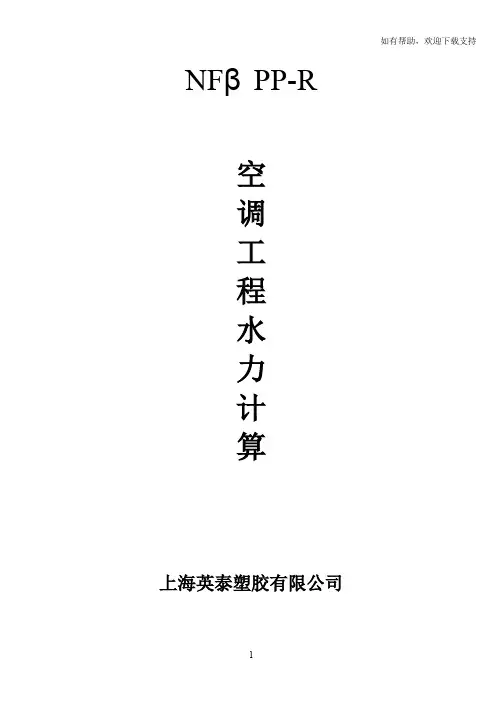

NFβPP-R空调工程水力计算上海英泰塑胶有限公司管道水力计算4.5.1 水力计算公式由下式计算得出：i=105C h—1.85d j—4.87q g 1.85式中 i —管道单位长度水头损失（kPa/m ）；d j —管道计算内径（m ）； C h —海澄-威廉系数，C h =140； q g —设计流量（m 3/s ）。

本条计算沿程阻力损失的公式引用《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005为20％～30％；参照《建筑给水排水设计规范》GB50015-2003，则生活给水网为25％～30％，生产为20％。

4.5.2 管道计算内径是根据不同的管系列S 确定。

为方便使用，表3.2.2-1列出了空调用NF βPP-R 常用的四种管系列的计算内径。

4.5.3 水温修正系数K 1按下式确定： K 1=⎪⎭⎫⎝⎛υυ"0.226式中 υ—计算表格中采用的水的运动粘滞系数（cm 2/s ）；υ″—选用工作水温采用的水的运动粘滞系数（cm 2/s ）。

4.5.4 空调用NF βPP-R 水利摩阻比钢管小,其粗糙系数n=0.0014～0.002,阻力系数为0.015～0.021，故选用流速时可适当提高,但不宜大于3.0m/s 。

附 录A 水力计算表A.0.1 当管内水温为10℃时，NF βPP-R 管水力计算表分别按管系列S5、S4、S3.2编制,见本附录表A.0.1-1、A.0.1-2、A.0.1-3、A.0.1-4。

A.0.2 当管内水温为60℃时，NF βPP-R 管水力计算表分别按管系列S5、S4、S3.2编制，见本附录表A.0.2-1、A.0.2-2、A.0.2-3、A.0.2-4。

34567891011121314151617181920212223242526。

热力管道水力计算表（一）K d=0.5mm r=958.4kg/m3
热力管道水力计算表（二）
3
热力管道水力计算表（三）
3
热力管道水力计算表（四）
3
热力管道水力计算表（五）
3
热力管道水力计算表（六）
3
热力管道水力计算表（七）
3
热力管道水力计算表（八）
3
热力管道水力计算表（九）
3
热力管道水力计算表（十）
3
热力管道水力计算表（十一）
3
热力管道水力计算表（十二）
3
热力管道水力计算表（十三）
3
热力管道水力计算表（十四）
3
热力管道水力计算表（十五）
3
热力管道水力计算表（十六）
3
热力管道水力计算表（十七）
3
热力管道水力计算表（十八）
3。

3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。

因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。

这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。

3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。

一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。

明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。

具体如图3所示。

3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm 计。

也可用单位面积上的具体及（L/ha）表示[9]。

b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。

c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。

在工程上常用单位时间内单位面积上的降雨体积q表示。

d)降雨面积指降雨所笼罩的面积。

单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。

每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.356～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.72 21～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.49 24～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.2 33～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.48 48～49192.335、3611.12 1.4812.6 49～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.6957～58 134.61 11(1)、13（1）11.78 60.69 72.47 58～59 134.61 10（2）、12（2）12.67 72.47 85.14 60～61230.7640 22.23 0 22.23 61～62 203.838 41、42 31.13 22.23 53.36 62～63 203.838 15（3） 6.72 53.36 60.08 63～64 203.838 15（2） 6.72 60.08 66.8 65～66 203.838 43、44 49.06 0 49.06 66～67 203.83816(3)、17（3）16.85 49.06 65.91 67～68 203.838 16（2）、17（2）16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。

水力计算图表:《水力计算图表》内容简要、图表清晰、查阅方便。

相关水力计算均按新的标准规范编写。

适用于给水排水工程、环境工程、房屋建筑、水利水电工程、污水处理、市政管道、暖通空调等领域的规划设计、施工、管理和决策人员使用，也可供厂矿企业及相关专业的大专院校师生参考。

内容提要：《水力计算图表》汇集了给水排水工程设计常用的水力计算图表。

内容包括给水工程用钢管、铸铁管、塑料管水力计算表，圆形断面钢筋混凝土输水管水力计算表；圆形、矩形、马蹄形、蛋形断面排水管道水力计算图，以及梯形明渠水力计算图；热水管、钢塑复合管、蒸汽与压缩空气管的流量与压力损失计算表等。

为充分发挥实用设计功能以及配合计算机辅助设计的应用，《水力计算图表》配置了上述所有水力计算图表的电子软件，可通过计算机准确、方便、快速地检索、查询和计算。

目录：一、给水管道水力计算1.钢管和铸铁管1.1计算公式1.2制表和使用说明1.3水力计算2.钢筋混凝土给水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2编制和使用说明3.3水力计算二、排水沟道水力计算4.钢筋混凝土圆形排水管（满流，n=0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非满流，n=0.014）5.1计算公式5.2水力计算图表及其使用说明6.矩形断面暗沟（满流，n=0.013）6.1计算公式6.2水力计算7.矩形断面暗沟（非满流，n=0.013）7.1计算公式7.2水力计算8.梯形断面明渠（n=0.025，m=1.5）8.1计算公式8.2水力计算图表及其使用说明9.马蹄形断面暗沟9.1马蹄形断面（Ⅰ型）暗沟9.2马蹄形断面（Ⅱ型）暗沟10.蛋形断面管道10.1计算公式10.2蛋形断面管道水力计算图表及其使用说明三、建筑给水排水水力计算11.水煤气管与热水管11.1水煤气管11.2热水管12.建筑给水钢塑复合管12.1计算公式12.2编制和使用说明12.3水力计算13.局部水头损失14.蒸汽、压缩空气管道压力损失计算14.1计算公式14.2有关压降计算的参数给水排水工程快速设计手册水力计算图表电子软件使用说明。

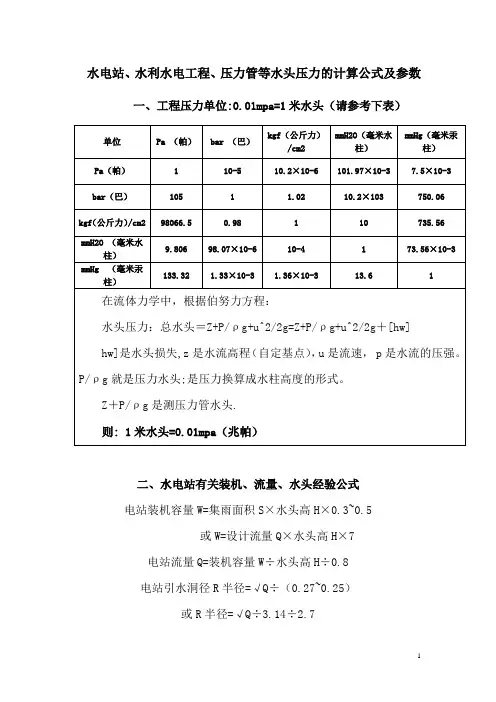

水电站、水利水电工程、压力管等水头压力的计算公式及参数一、工程压力单位:0.01mpa=1米水头（请参考下表）二、水电站有关装机、流量、水头经验公式电站装机容量W=集雨面积S×水头高H×0.3~0.5或W=设计流量Q×水头高H×7电站流量Q=装机容量W÷水头高H÷0.8电站引水洞径R半径=√Q÷（0.27~0.25）或R半径=√Q÷3.14÷2.7三、管径和流速计算、水头损失流量与管径、压力、流速的一般关系，一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：hf ——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

四、管道常用沿程水头损失计算公式及适用条件：管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

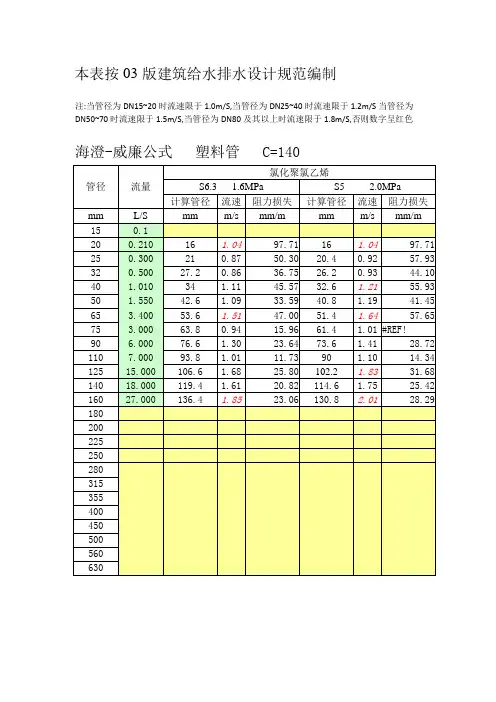

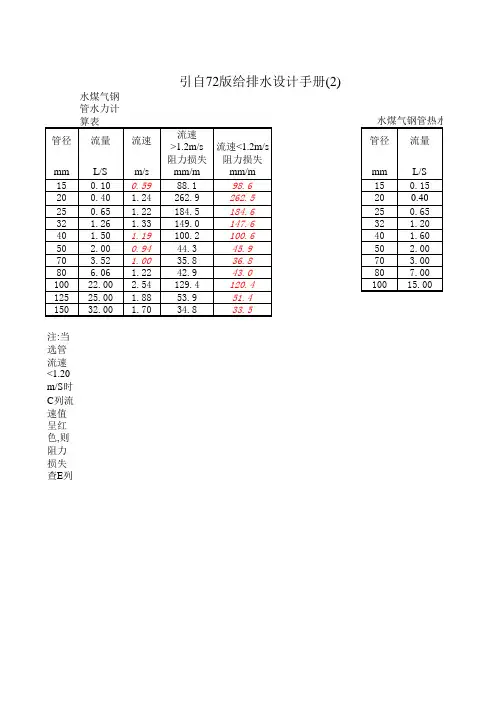

本表按03版建筑给水排水设计规范编制
注:当管径为DN15~20时流速限于1.0m/S,当管径为DN25~40时流速限于1.2m/S当管径为DN50~70时流速限于1.5m/S,当管径为DN80及其以上时流速限于1.8m/S,否则数字呈红色
海澄-威廉公式塑料管 C=140
海澄-威廉公式铜管薄壁不锈钢管C=130
铜管(热
海澄-威廉公式钢管铸铁给水管C=100
地暖管材s5中的S代表什么意思
参考：压力不同S4比S5更能耐高压
参考：如果是地暖管材的话，建议您用pe-rt的管材，耐热和导热性都要相对pe-x系列的好些~~
参考：S5代表PN1.25Mpa，也就是说能承受12.5公斤的压力。

S4代表PN1.6Mpa，也就是说能承受16公斤的压力。

S4级别的管材比S5系列的管材壁厚增加了。

S是Size（型号）的英文缩写。

液压计算图简单，清晰，易于查阅。

有关水力计算是根据新标准编制的。

适用于给排水工程，环境工程，房屋建设，水利水电工程，污水处理，市政管道，暖通空调等领域的规划设计，施工，管理和决策人员。

也可以作为工厂，矿业企业及相关高等学校的师生参考。

执行摘要水力计算图是给水排水工程设计中常用的水力计算图的集合。

内容包括供水工程用钢管，铸铁管和塑料管的水力计算表，圆形截面钢筋混凝土输水管的水力计算表，圆形，矩形，马蹄形和蛋形截面排水管道的水力计算图，梯形明渠水力计算图，热水管，钢塑复合管，蒸汽和压缩空气管的流量和压力损失计算表等。

为了充分发挥实用的设计功能并配合应用在计算机辅助设计方面，“液压计算表”配备了上述所有液压计算表的电子软件，可以通过计算机准确，方便，快速地检索，查询和计算。

目录1，给水管道水力计算1.钢管和铸铁管1.1计算公式1.2表格和说明1.3水力计算2.钢筋混凝土供水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2准备和说明3.3水力计算2，排水道水力计算4.钢筋混凝土圆形排水管（全流量，n = 0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非全流量，n = 0.014）5.1计算公式5.2水力计算图及说明6.矩形横截面沟槽（全流量，n = 0.013）6.1计算公式6.2水力计算7.矩形横截面沟槽（非全流量，n = 0.013）7.1计算公式7.2水力计算8.梯形截面明渠（n = 0.025，M = 1.5）8.1计算公式8.2水力计算图及说明9.马蹄形断面沟9.1马蹄形（I型）涵洞9.2马蹄形（II型）涵洞10.蛋形截面管10.1计算公式10.2蛋形管道水力计算图及其应用3，建筑给排水水力计算11.水煤气管和热水管11.1水煤气管11.2热水管12.建筑给水用钢塑复合管12.1计算公式12.2准备和使用说明12.3水力计算13.局部头部损失14.蒸汽和压缩空气管道的压力损失计算14.1计算公式14.2与压降计算有关的参数给排水工程快速设计手册水力计算图电子软件说明书。
