给排水管网水力计算方法在给排水工程中，水力计算是非常重要的环节，特别是在设计给排水管网时。
给排水管网的水力计算涉及到流量、压力、速度等多个参数，需要综合考虑。
本文将介绍给排水管网水力计算的方法和步骤。
1. 给排水管网的定义给排水管网是建筑物内或城市管道系统中，传输水、废水的管道和相关附件的总称。
它由供水管网和排水管网组成。
供水管网主要是将清水输送给用户，而排水管网则主要负责排出污水和废水。
2. 给排水管网水力计算的目的在给排水管网水力计算中，主要是要计算出管道内的流量、速度和压力等参数。
这些参数可以帮助我们评估管道的输送能力，确定合适的管道规格和数量，保证给排水系统的正常运行。
3. 给排水管网水力计算的方法给排水管网水力计算一般采用以下两种方法：3.1 简化方法简化方法是指在管道的水力计算中，忽略管道的一些细节，按照一定的模型进行简化。
这种方法适用于一些简单的给排水管网，如单管计算、梯级计算等。
3.2 完整计算方法完整计算方法是指在管道的水力计算中，考虑管道的各种细节因素，包括流体的黏度、管道的弯头、三通、泵站等，以及管道长度、直径等因素。
这种方法适用于复杂的给排水管网，如城市供水、排水系统等。
4. 给排水管网水力计算步骤在进行给排水管网水力计算时，需要遵循以下步骤：4.1 确定管道参数管道参数包括管道长度、直径、材质、壁厚等。
这些参数将影响到管道的流量和阻力。
因此，在进行水力计算之前，需要准确地确定这些参数。
4.2 计算流量流量是指单位时间内通过管道横截面的液体体积。
在给排水管网水力计算中，通常是根据需求流量来计算，因此需要首先确定需求流量。
在确定需求流量后，可以根据流量公式计算出流量大小。
4.3 确定管道阻力管道阻力是指管道内液体流动时，流体与管道壁之间产生的阻力。
在给排水管网水力计算中，需要根据管道直径、材质和流量等参数来计算管道的阻力。
4.4 计算管道压力管道压力是指管道中液体的压强大小。
镇盛自来水厂给水管网水力计算说明书一．作出管网水力计算简图〔见附图〕二．确定各节点，各管段计算流量。
按室内有给水龙头但无卫生间设备最高日用水量，选定用水量规范为80升/人/日。
计算公式为用水人数×80升/人/日用水量=逐一逐一逐一逐一一〔升/秒〕24×3600三，计算水厂水池至斜岭，梅江，白沙最高最远点〔控制点〕的水头损失。
〔一〕沿头水头损失nf的计算。
！，沿程水头损失nf的计算公式；nf=i I式中nf一——管段沿程水头损〔米〕；i———水力披降；I———管段计算长度〔米〕2，塑料给水管水力计算查«给水排水设计手册»第1册第586页，得计算公式；Q1.774i=0﹒000915-——————Qj4.774式中i————水力坡降；Q————计算流量〔米／秒〕；Dj————管的计算内径〔米〕3，钢筋混凝土园管〔满流，n＝０．０１３〕水力计算。
查«给水排水设计手册»第1册第327页，得计算公式；1Ｖ＝————————Ｒ²／³ｉ½ｎＱ＝Ｖ×３．１４１５／４×Ｄ²Ｒ＝Ｄ／４式中Ｄ————ＴＰ管径〔米〕ｖ————流速〔米/秒〕Ｎ——----粗糙系数；Ｑ——----流量〔米〕；ｌ——-—-水力陂降；Ｒ——--—水力半径〔米〕〔二〕局部水头损失ｈｊ的计算。
按沿程水头损失的３０％计。
〔三〕总水头损失∑ｈ计算∑ｈ＝ｆ﹢ｈｊ＝１．３ｈｆ认上详细计算进程从略，计算结果详见下表。
管段沿程水头损失计算结果一览表1，由水池至镇水厂效劳队〔0-——5〕的总水头损失计算；因ｈｆ０－５＝０.６０９ｍ故ｈ＝１．３ｈｆ０－５＝１.３×０.６０９＝０．８〔ｍ〕2，由水池经新光至梅江〔０－１１－１５〕的总水头损失计算；因ｈｆ０－１１－１５＝１．３１ｍ故ｈ０－１１－１５＝１．３ｈｆ０－１１－１５＝１．３×１．３１＝１．７〔ｍ〕3，由水池经新光至斜岭贺龙屋背〔０－１１－１９〕的总水并没有损失计算；因ｈｆ０－１１－１９＝１．５８ｍ，故ｈ０－１１－１９＝１．３ｈｆ０－１１－１９＝１．３×１５８＝２．０５４〔米〕4，由水池至白沙村〔－４－２１－２３〕的总水头损失计算；ｈｆ０－４－３１＝１．１１ｍｈ０－４－３１＝１．３ｈｆ０－４－３１×１．１１＝１．４４〔ｍ〕四，计算斜岭，梅江，白沙最高最远点〔控制点〕的自在水压。
给水管网水力计算
1.确定给水管网各管段的管径
给水管道的流速控制范围：
1、对于生活或生产给水管道，一般采用1.0~1.5m/s，不宜大于2.0m/s，当有防噪声要求，且管径小于或等于25mm时，生活给水管道内的流速可采用0.8~1.0m/s；
2、消火栓给水管道的流速不宜大于2.5m/s；
3、其自动喷水灭火系统给水管道的流速不宜大于5m/s，其配水支管在特殊情况下不得大于10m/s。
2.给水系统水压的确定
H=H1+H2+H3+H4
H1——引入管起点至配水最不利点位置高度所要求的静水压；
H2——引入管起点至配水最不利点的给水管路即计算管路的沿程与局部阻力水头损失之和；
H3——水表的水头损失；
H4——配水最不利点所需的流出水头。
3.水力计算方法和步骤
1、根据综合因素初定给水方式;
2、根据建筑功能、空间布局及用水点分布情况，布置给水管道，并绘制出给水平面图和轴侧草图；
3、绘制水利计算表格；
4、根据轴侧图选择配水最不利点，确定计算管路；
5、以流量变化处为节点，从配水最不利点开始，进行节点编号，并标注两节点间的计算管段的长度；
6、按建筑的性质选择设计秒流量的计算公式，计算各管道的设计秒流量；
7、根据设计秒流量，考虑流速，查水利计算表进行管网的水利计算，确定管径，并求出给水系统所需压力；
8、校核（H0≥H；H0略＜H ；H0远＜H ）
9、确定非计算管路各管径。

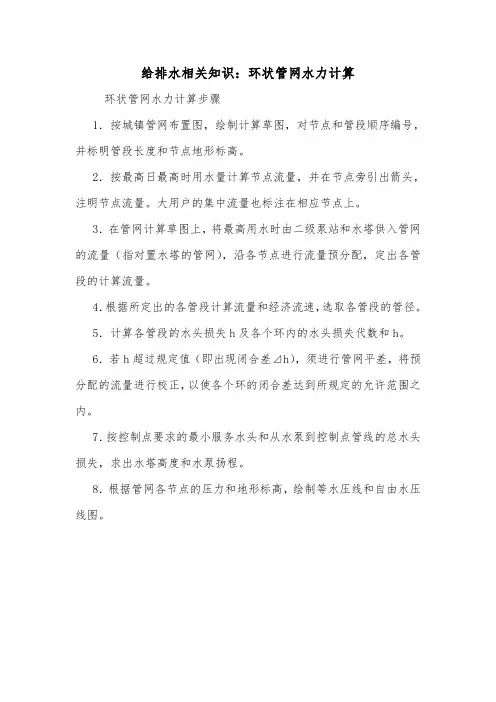

给排水相关知识：环状管网水力计算
环状管网水力计算步骤
1．按城镇管网布置图，绘制计算草图，对节点和管段顺序编号，并标明管段长度和节点地形标高。
2．按最高日最高时用水量计算节点流量，并在节点旁引出箭头，注明节点流量。
大用户的集中流量也标注在相应节点上。
3．在管网计算草图上，将最高用水时由二级泵站和水塔供入管网的流量（指对置水塔的管网），沿各节点进行流量预分配，定出各管段的计算流量。
4．根据所定出的各管段计算流量和经济流速，选取各管段的管径。
5．计算各管段的水头损失h及各个环内的水头损失代数和h。
6．若h超过规定值（即出现闭合差⊿h），须进行管网平差，将预分配的流量进行校正，以使各个环的闭合差达到所规定的允许范围之内。
7．按控制点要求的最小服务水头和从水泵到控制点管线的总水头损失，求出水塔高度和水泵扬程。
8．根据管网各节点的压力和地形标高，绘制等水压线和自由水压线图。
第2章建筑内部给水系统2.4给水管网的水力计算在求得各管段的设计秒流量后，根据流量公式，即可求定管径：给水管网水力计算的目的在于确定各管段管径、管网的水头损失和确定给水系统的所需压力。
υπ42dq g =πυgq d 4=式中 q g ——计算管段的设计秒流量，m 3/s ；d j ——计算管段的管内径，m ；υ——管道中的水流速，m/s 。
（2-12）当计算管段的流量确定后，流速的大小将直接影响到管道系统技术、经济的合理性，流速过大易产生水锤，引起噪声，损坏管道或附件，并将增加管道的水头损失，使建筑内给水系统所需压力增大。
而流速过小，又将造成管材的浪费。
考虑以上因素，建筑物内的给水管道流速一般可按表2-12选取。
但最大不超过2m/s。
工程设计中也可采用下列数值： DN15~DN20，V =0.6~1.0m/s ；DN25~DN40，V =0.8~1.2m/s 。
生活给水管道的水流速度 表2-122.4.2 给水管网和水表水头损失的计算2.4.2 给水管网和水表水头损失的计算给水管网水头损失的计算包括沿程水头损失和局部水头损失两部分内容。
１. 给水管道的沿程水头损失（2-13）——沿程水头损失，kPa；式中 hyL——管道计算长度，m；i——管道单位长度水头损失，kPa/m，按下式计算：2.4 给水管网的水力计算2.4.2 给水管网和水表水头损失的计算式中i——管道单位长度水头损失， kPa/m ；dj——管道计算内径，m；q g——给水设计流量，m3/s；Ch——海澄-威廉系数：塑料管、内衬（涂）塑管C h = 140；铜管、不锈钢管C h = 130；衬水泥、树脂的铸铁管C h = 130；普通钢管、铸铁管Ch = 100。
（2-14）设计计算时，也可直接使用由上列公式编制的水力计算表，由管段的设计秒流量，控制流速在正常范围内，查出管径和单位长度的水头损失。
“给水钢管水力计算表”、“给水铸铁管水力计算表”以及“给水塑料管水力计算表”分别见附表2-1、附表2-2和附表2-3。
城市给排水系统的管网水力计算与优化城市给排水系统是一个复杂且关键的基础设施，其目的是为了有效地收集、输送和处理城市中产生的废水和雨水。
在给排水系统中，管网的水力计算与优化是确保系统正常运行和高效工作的重要步骤。
本文将探讨城市给排水系统的管网水力计算与优化的方法和技巧。
一、水力计算城市给排水系统的水力计算是指计算管道内流体传输时的压力、流速和水位等参数的过程。
水力计算包括两个主要方面：管道参数的确定和管网的布置。
1. 管道参数的确定为了进行水力计算，需要确定管道的几何参数和水力参数。
管道的几何参数包括管道的直径、长度和高程等信息，水力参数包括摩阻系数、水力坡度和流量等参数。
这些参数的准确确定对于水力计算的精确性至关重要。
2. 管网的布置在进行水力计算之前，需要先设计管网的布置。
合理的管网布置可以最大限度地减小管道的流阻和压力损失，提高系统的输水能力和运行效率。
管网布置要考虑到整个城市的地形和建筑物分布等因素，确保管道的连接和流向符合实际情况，并且能够满足设计要求。
二、水力优化水力优化是指通过调整管网的几何形状和水力参数，使得系统的输水能力和运行效率达到最佳。
水力优化可以提高系统的稳定性和经济性，减少能耗和维护成本。
1. 管道直径的选择在进行水力优化时，需要合理选择管道的直径。
管道的直径决定了管网的输水能力和压力损失。
过小的直径会导致管道流速过高，增加压力损失；过大的直径则会增加建设和维护成本。
因此，需要综合考虑管道的材质、流量和水负荷等因素，选择合适的管道直径。
2. 管道水力坡度的调整管道的水力坡度是指管道的纵向倾斜程度。
合适的水力坡度能够保证水在管道中的正常流动，防止积水和阻塞。
在进行水力优化时，需要根据管道的长度和流量等因素，适当调整管道的水力坡度，以保证系统的正常运行。
3. 管道的排气和排污在城市给排水系统中，排气和排污是非常重要的环节。
排气管可以排除管道中气体的积聚，防止气阻和压力波动；排污管可以排除管道中的污物和杂质，防止堵塞和阻塞。
住宅套内给水排水管道水力计算住宅套内给水排水管道水力计算是为了确保住宅内的供水和排水系统能够正常运行和满足日常生活的需求。
在进行水力计算之前，需要确定以下几个参数：供水流量、管道直径、管道材质、管道长度以及管道的高差。
下面将详细介绍住宅套内给水排水管道水力计算的步骤。
第一步：确定供水流量供水流量可以根据住宅内每个用水设备的流量和同时使用的设备数量来计算。
常用的用水设备包括洗手盆、厨房水槽、淋浴等。
根据每个设备的流量和同时使用的设备数量，可以得到总的供水流量。
第二步：确定管道直径管道直径的选择需要考虑供水流量、管道材质和最小流速等因素。
管道直径通常使用公称直径（DN）来表示，常用的管道材质有PVC管材、PE管材和铜管材等。
根据供水流量和管道材质，可以选择合适的管道直径。
第三步：确定管道长度管道长度是指水源与用水设备之间的管道长度，包括直线长度和弯头长度。
在确定管道长度时，需要考虑水源到最远用水设备的距离以及管道的走向。
通常情况下，管道长度越长，管道的阻力越大，供水流量也会相应减小。
第四步：确定管道高差管道高差是指管道起点和终点之间的高度差。
管道高差的大小对供水和排水的影响很大。
在供水系统中，管道高差越大，供水压力越高；在排水系统中，管道高差越大，排水速度越快。
第五步：进行水力计算在进行水力计算时，需要考虑供水和排水的流动速度、流量、管道阻力和管道压力等因素。
常用的水力计算方法有哈瓦德公式和多项式公式。
通过水力计算，可以确定管道的流量、流速和水压等参数，以确保管道系统满足设计要求。
第六步：校核管道尺寸在完成水力计算后，需要对管道尺寸进行校核，检查所选的管道直径是否满足管道流量和压力的要求。
如果校核结果不满足设计要求，需要重新选择合适的管道直径。
综上所述，住宅套内给水排水管道的水力计算是确保供水和排水系统正常运行的重要环节。
通过确定供水流量、管道直径、管道长度和管道高差等参数，并进行水力计算和校核，可以确保管道系统能够满足住宅日常生活的需求。
给水管网水力计算
1.确定给水管网各管段的管径
给水管道的流速控制范围：
1、对于生活或生产给水管道，一般采用1.0~1.5m/s ，不宜大于2.0m/s ，当有防噪声要求，且管径小于或等于25mm 时，生活给水管道内的流速可采用0.8~1.0m/s ；
2、消火栓给水管道的流速不宜大于2.5m/s ；
3、其自动喷水灭火系统给水管道的流速不宜大于5m/s ，其配水支管在特殊情况下不得大于10m/s 。
2.给水系统水压的确定
H=H1+H2+H3+H4
H1——引入管起点至配水最不利点位置高度所要求的静水压；
H2——引入管起点至配水最不利点的给水管路即计算管路的沿程与局部阻力水头损失之和；
H3——水表的水头损失；
H4——配水最不利点所需的流出水头。
3.水力计算方法和步骤
1、根据综合因素初定给水方式;
2、根据建筑功能、空间布局及用水点分布情况，布置给水管道，并绘制出给水平面图和轴侧草图；
3、绘制水利计算表格；
4、根据轴侧图选择配水最不利点，确定计算管路；
πυ
g
q d 4=
5、以流量变化处为节点，从配水最不利点开始，进行节点编号，并标注两节点间的计算管段的长度；
6、按建筑的性质选择设计秒流量的计算公式，计算各管道的设计秒流量；
7、根据设计秒流量，考虑流速，查水利计算表进行管网的水利计算，确定管径，并求出给水系统所需压力；
8、校核（H0≥H；H0略＜H ；H0远＜H ）
9、确定非计算管路各管径。
