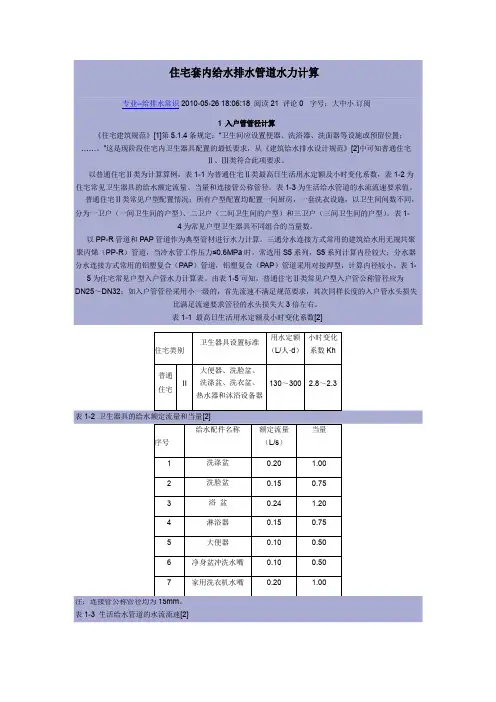

住宅套内给水排水管道水力计算
专业--给排水常识2010-05-26 18:06:18 阅读21 评论0 字号：大中小订阅
1 入户管管径计算
《住宅建筑规范》[1]第5.1.4条规定：“卫生间应设置便器、洗浴器、洗面器等设施或预留位置；……。”这是现阶段住宅内卫生器具配置的最低要求，从《建筑给水排水设计规范》[2]中可知普通住宅Ⅱ、Ⅲ类符
合此项要求。
以普通住宅Ⅱ类为计算算例，表1-1为普通住宅Ⅱ类最高日生活用水定额及小时变化系数，表1-2为住宅常见卫生器具的给水额定流量、当量和连接管公称管径。表1-3为生活给水管道的水流流速要求值。
普通住宅Ⅱ类常见户型配置情况：所有户型配置均配置一间厨房，一套洗衣设施，以卫生间间数不同，分为一卫户（一间卫生间的户型）、二卫户（二间卫生间的户型）和三卫户（三间卫生间的户型）。表1-4
为常见户型卫生器具不同组合的当量数。
以PP-R管道和PAP管道作为典型管材进行水力计算。三通分水连接方式常用的建筑给水用无规共聚聚丙烯（PP-R）管道，当冷水管工作压力≤0.6MPa时，常选用S5系列，S5系列计算内径较大；分水器分水连接方式常用的铝塑复合（PAP）管道，铝塑复合（PAP）管道采用对接焊型，计算内径较小。表1-5为住宅常见户型入户管水力计算表。由表1-5可知，普通住宅Ⅱ类常见户型入户管公称管径应为DN25～DN32；如入户管管径采用小一级的，首先流速不满足规范要求，其次同样长度的入户管水头损失比满足流
速要求管径的水头损失大3倍左右。
表1-1 最高日生活用水定额及小时变化系数[2]
注：（1）流出水头[7] 是指给水时，为克服配水件内摩阻、冲击及流速变化等阻力而能放出的额定流量的
水头所需的静水压。
（2）最低工作压力[2] 是指在此压力下卫生器具基本上可以满足使用要求，它与额定流量无对应关系。
住宅入户管上水表的水头损失取0.010[2]～0.015MPa[4]。笔者以水表本层出户集中布置方式（水表距楼面1.0m），常见户型厨房、卫生间和阳台用水点为算例，根据管件采用三通分水或分水器分水的连接情况，经过管道、配件沿程和局部水头损失计算后，加上卫生器具的最低工作压力和水表的水头损失不同组合，表前最低工作压力在0.10～0.15MPa。对分水器集中配水连接方式水头损失较小，对应的表前最低工
作压力可采用较小的数值。
现代住宅给水支管设计常常只到水表后（或在室内预留一处接口），表前最低压力值的大小关系到住户将来装修后的正常用水，对于这一点应加以重视。同时必须指出，目前大部分水箱供水方式，水箱设置高度难以满足顶上1～3层表前最低工作压力(卫生器具的最低工作压力)的要求，这一点在设计时应特别注意。
3 排水横支管管径计算
排水横支管设计排水流量（通水能力）是按照重力流（不满流）进行计算，同管径的排水横支管设计排水流量远小于排水立管的设计排水流量。表3-1 为住宅常见卫生器具排水的流量、当量和排水(连接)管的
管径。
以常用的建筑排水硬聚氯乙烯（UPVC）管道（公称外径50～110mm）作为计算算例。表3-2为水力
计算参数、计算过程和计算结果。
表3-1卫生器具排水的流量、当量和排水管的管径[2]
