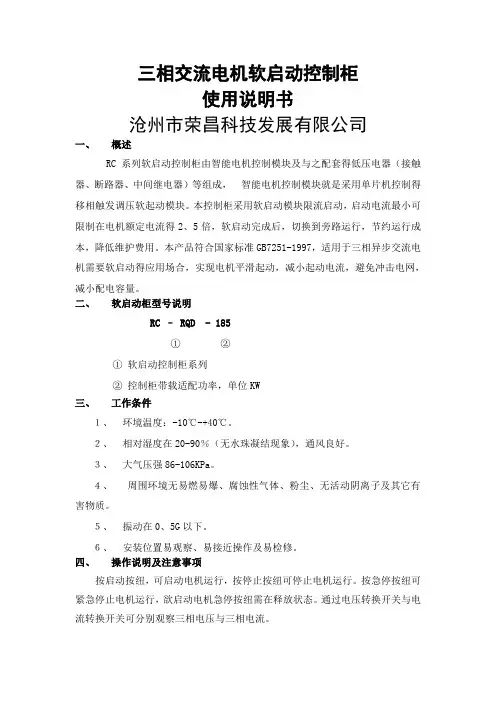

三相交流电机软启动控制柜使用说明书沧州市荣昌科技发展有限公司一、概述RC系列软启动控制柜由智能电机控制模块及与之配套得低压电器（接触器、断路器、中间继电器）等组成，智能电机控制模块就是采用单片机控制得移相触发调压软起动模块。
本控制柜采用软启动模块限流启动，启动电流最小可限制在电机额定电流得2、5倍，软启动完成后，切换到旁路运行，节约运行成本，降低维护费用。
本产品符合国家标准GB7251-1997，适用于三相异步交流电机需要软启动得应用场合，实现电机平滑起动，减小起动电流，避免冲击电网，减小配电容量。
二、软启动柜型号说明RC – RQD - 185①②①软启动控制柜系列②控制柜带载适配功率，单位KW三、工作条件１、环境温度：-10℃-+40℃。
２、相对湿度在20-90％（无水珠凝结现象），通风良好。
３、大气压强86-106KPa。
４、周围环境无易燃易爆、腐蚀性气体、粉尘、无活动阴离子及其它有害物质。
５、振动在0、5G以下。
６、安装位置易观察、易接近操作及易检修。
四、操作说明及注意事项按启动按纽，可启动电机运行，按停止按纽可停止电机运行。
按急停按纽可紧急停止电机运行，欲启动电机急停按纽需在释放状态。
通过电压转换开关与电流转换开关可分别观察三相电压与三相电流。
软启动柜设泵温过高、吸压过低、排压过高三个报警，在面板用指示灯显示，同时停止电机运行。
当故障源消除后，控面板上得复位按纽，恢复到准备运行状态。
注意事项：面板上设‘启动’与‘运行’两个指示灯，电机刚启动时，‘启动’灯亮，正常运行后，‘运行’灯亮，如在启动后，‘启动’灯始终点亮在3分钟以上，须立即停机检查并通知厂家检修，否则可能会造成人身或财物损失。
软启动柜内设电机保护器，如在运行过程中突然停机，应检查电机或电源就是否缺相、过流等故障,无故障后，可复位电机保护器，然后启动注水泵。
五、安装控制柜安装位置应符合本说明书中关于工作条件得说明。
控制柜安装时要注意下面几点：a)按电气设备得国家安装技术标准及规定配线安装；b)控制柜柜体与接地端子一定要重复接地，接地点严禁接在燃气管道上，并接地电阻不大于10Ω，并接地线应符合国家标准规定；c)总电源到控制柜得电源端子间一定要单独设置一只容量足够得空气开关；d)要确保电源容量足够。
