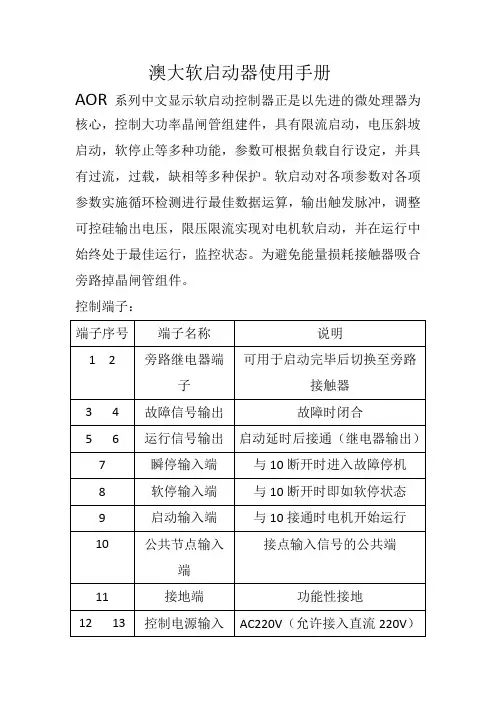

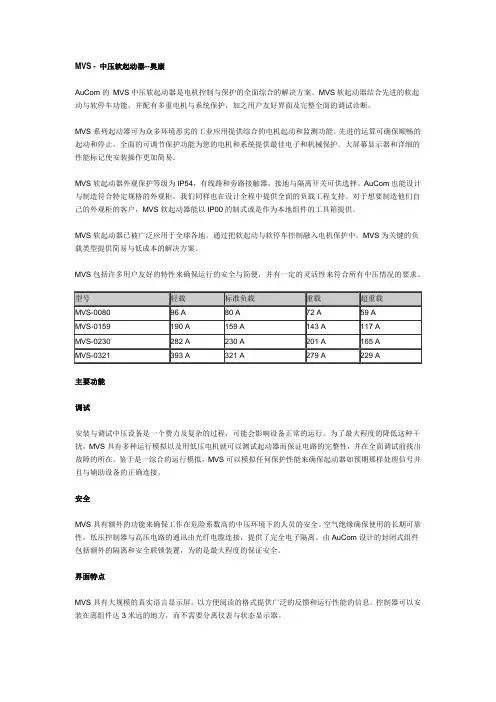

澳大软启动器使用手册AOR系列中文显示软启动控制器正是以先进的微处理器为核心，控制大功率晶闸管组建件，具有限流启动，电压斜坡启动，软停止等多种功能，参数可根据负载自行设定，并具有过流，过载，缺相等多种保护。
软启动对各项参数对各项参数实施循环检测进行最佳数据运算，输出触发脉冲，调整可控硅输出电压，限压限流实现对电机软启动，并在运行中始终处于最佳运行，监控状态。
为避免能量损耗接触器吸合旁路掉晶闸管组件。
控制端子：外接端子的接线：A旁路输出端子1，2为内附继电器的常开无源触点，用于控制旁路交流接触器，启动过程完成时1，2闭合，停车时断开B故障输出端子3，4为内附继电器常开无源触点，软起启动发生故障时该端子出点闭合C连锁延时端子5，6为内附继电器常开无源触点，软启动运行后延时时间到触点闭合（0--254S）D瞬停端子7属外部故障信号输入也可用于外接热继电器灯开关量的保护，运行中必须使此端子与端子10接通，断开时停机。
E三线控制方式：停止端子8，启动端子9与公共端子10之间分别接停止安钮和启动按钮，瞬停端子7和公共端子10短接或接入外部热继电器的常闭触点。

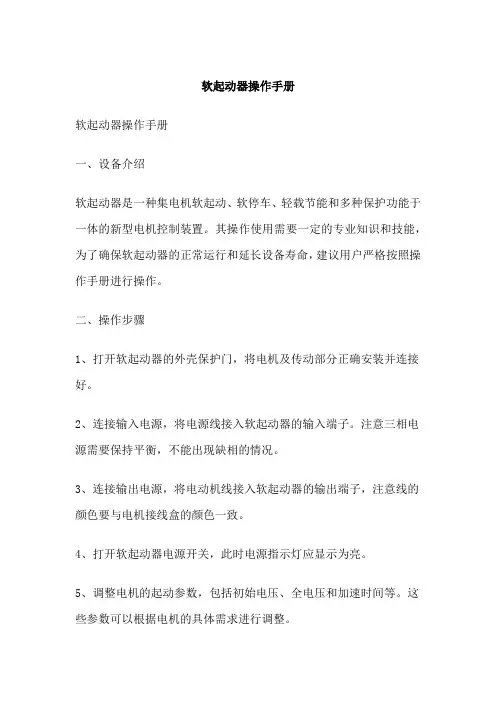

接线方式见图二试车：1：试车的主要目的提供用户确认电机转向和电机传动是否正常。
2：合上电源和进线断路器，软启动上电后正常显示澳大科技3：将控制模式设为电压模式，起始电压，软启时间设为出厂值。
4：根据现场电机负载情况，合理调整软启动各项参数，使电机达到最佳状态5：按启动/RUN键同时观察电动机转动方向是否符合要求，运转是否正常，如不正常，可按停止键/复位键停机。
6：如电动机力矩不够，请增加起始电压值或限流值，提高电动机转矩。
运行：参考附表---设置参数1：按面板启动/RUN键（外控时用端子信号）启动器开始运行，电动机平稳加速，电流无突变说明参数设置合适。
2：运行后可按面板停止/复位键执行停机。
3：按启动/RUN键无反应，检查控制方式设置及外控引线是否正确。

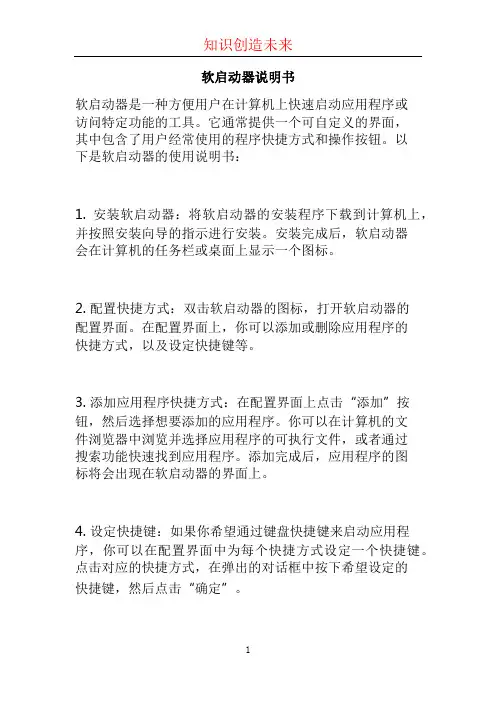

软启动器说明书软启动器是一种方便用户在计算机上快速启动应用程序或访问特定功能的工具。
它通常提供一个可自定义的界面，其中包含了用户经常使用的程序快捷方式和操作按钮。
以下是软启动器的使用说明书：1. 安装软启动器：将软启动器的安装程序下载到计算机上，并按照安装向导的指示进行安装。
安装完成后，软启动器会在计算机的任务栏或桌面上显示一个图标。
2. 配置快捷方式：双击软启动器的图标，打开软启动器的配置界面。
在配置界面上，你可以添加或删除应用程序的快捷方式，以及设定快捷键等。
3. 添加应用程序快捷方式：在配置界面上点击“添加”按钮，然后选择想要添加的应用程序。
你可以在计算机的文件浏览器中浏览并选择应用程序的可执行文件，或者通过搜索功能快速找到应用程序。
添加完成后，应用程序的图标将会出现在软启动器的界面上。
4. 设定快捷键：如果你希望通过键盘快捷键来启动应用程序，你可以在配置界面中为每个快捷方式设定一个快捷键。
点击对应的快捷方式，在弹出的对话框中按下希望设定的快捷键，然后点击“确定”。
5. 启动应用程序：在软启动器的界面上，你可以点击相应的应用程序图标来启动应用程序。
如果你为应用程序设定了快捷键，你也可以通过按下快捷键来启动应用程序。
6. 其他功能：软启动器还可能提供其他功能，比如搜索功能、文件管理功能等。
你可以根据软启动器的具体功能来使用这些功能。
请注意，不同的软启动器可能具有不同的界面和操作方法，上述说明仅供参考。
具体的软启动器使用方法请参考软启动器的用户手册或帮助文档。

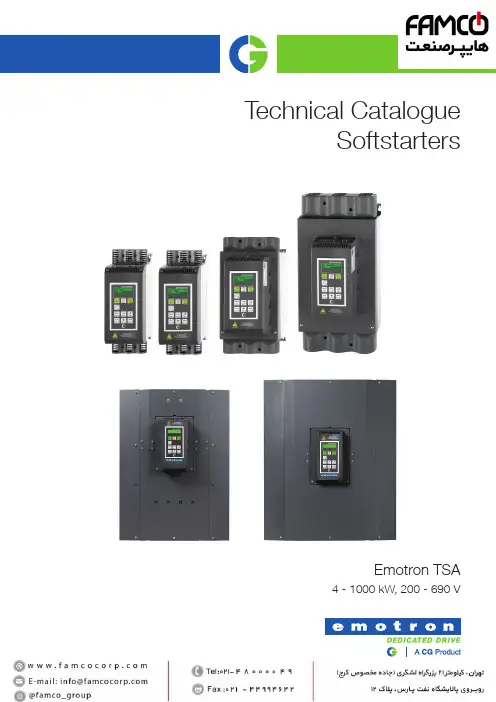

Technical CatalogueSoftstartersEmotron TSA4 - 1000 kW, 200 - 690 VEmotron TSA softstarter - with built-in bypass16 - 56 A 70 - 100 A 140 - 200 A 240 - 450 A 470 - 820 A835 - 960 AEmotron TSA softstarters take motor control to a new level. Soft torque starting, intelligent load monitoring and smart stops are all included and accompanied by a robust and compact design. By developing the Emotron TSA range of electronic softstarters CG has taken a major step towards the ideal motor controller for applications where variable speed is not required. You simply get everything except variable speed!Main features • Compact and robust softstarter with wide power range:4kW - 1000 kW, 200 - 690V, 3 ph.•Integrated bypass with proven contactor technology (TSA sizes 1 - 5).•3-phase torque control for optimal performance.•Torque control start and stop modes for smooth low-current starts and pump stops without water hammering.•High capacity dynamic vector braking available for high inertia stopping.•Coated boards as standard extends lifetime in harsh environments.•Real-time clock.•Multilingual control panel. Supports parameter copying between units.•Jog forward/reverse with adjustable speed.•Motor I 2t protection and isolated thermistor input as standard. PT100 inputs as option.•Load monitor function for protection of your load machinery.•Logic and timer programming blocks available.•IP20 protection for sizes 16-960 A.•Fulfills EMC First environment-category C2.•UL/cUL approvals.• DNV-GL marine approval.TSA 1TSA 2TSA 3TSA 4TSA 5TSA 6EMOTRON TSAEMOTRON TSA Emotron TSA softstarterTypical motor power at mains voltage 400 V and 460 VRating according to AC53b / AC3A norm., Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.n.soft(2) Heavy duty: Start current = 5 x I, Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.n.soft(3) H1= Height of enclosure, H2=Total height(4) Normal duty: Start current = 3 x InStart time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6..soft,(5) Heavy duty: Start current = 5 x I, Start time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6.n.soft(6) With external bypass contactor.EMOTRON TSATypical motor power at mains voltage 525 VRating according to AC53b / AC3A norm.(1) Normal duty: Start current = 3 x I n.soft , Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.(2) Heavy duty: Start current = 5 x I n.soft , Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.(3) H1= Height of enclosure, H2=Total height(4) Normal duty: Start current = 3 x In .soft, Start time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6.(5) Heavy duty: Start current = 5 x I n.soft , Start time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6.(6) With external bypass contactor.Typical motor power at mains voltage 575 V and 690 V Rating according to AC53b / AC3A norm.(1) Normal duty: Start current = 3 x I n.soft , Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.(2) Heavy duty: Start current = 5 x I n.soft , Start time = 15 s (size 1) or 30 s (Size 2 - 4), 10 starts / hour.(3) H1= Height of enclosure, H2=Total height(4) Normal duty: Start current = 3 x In .soft, Start time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6.(5) Heavy duty: Start current = 5 x I n.soft , Start time = 30 s, 4 starts / hour, utilization=80 % - size 5, 70 % - size 6.(6) With external bypass contactor.EMOTRON TSASPECIFICATIONS* see Emotron TSA instruction manual chapter 13 for details.General specificationsGeneralEnvironmental conditionsSPECIFICATIONS Operation at higher temperaturesThe Emotron softstarter is made for operating at maximum 40°C ambient temperature.However, it is possible to use Emotron softstarter at higher temperatures with reduced output current rating (derating). Table 1 shows ambient temperatures as well as possible derating for higher temperatures.T able 1 Ambient temperature and possible deratingDimensions and weightsThe table below gives an overview of the dimensions, weights, cooling and mounting.H1 = Enclosure heightH2 = Total height including cable interface1) For max 1 % inaccuracy.See “User interface data” on page 9 for connection data and default settings.Basic I/O dataSPECIFICATIONSRecommended load fuseRecommended slow fuses (type gG) for protection against overload.Semiconductor fuses, TSA frame sizes 1 - 4SPECIFICATIONS Ultrarapid fuses, TSA frame sizes 5 - 6User interface dataEmotron TSANameFunction (Default)Control board terminals11DigIn 1Run FWD 12DigIn 2Stop1310 VDC Supply voltage for analogue input 14AnIn Process value15GND Signal ground (Common)16DigIn 3Set Ctrl 117DigIn 4Reset18+24 V +24 VDC Supply voltage 19AnOut 0 to motor nom. current 20+24 V+24 VDC Supply voltage Power board terminals PEProtective Earth N Control supply voltage 100 - 240 VAC ± 10%L 21Relay 1NO Operation 22C 23Relay 2NO Not used24C 31Relay 3NO Trip32C 33NC69PTC thermistor input (isolated)70*) Default selectionSPECIFICATIONSAll analogue and digital inputs andoutputs are programmable.OPTIONS Standard options for Emotron TSASupport for 2 option boards plus 1 communication option.I/O board3 extra relay outputs (230 VAC/5 ANO/NC). 3 extra 24 V /3.2 kΩ (AC orDC) differential digital inputs, allprogrammable. Inputs providing50 VAC/DC isolation betweenchannels.Maximum 2 I/O boards can bebuilt -in per TSA softstarter.Part no. 01-3876-51PTC/PT100 board1 PTC isolated input conforming DIN44081/44082.Max 6 PTC thermistors can beconnected in series to PTC input.Also including 3 PT100 inputs,2/3/4-wire, conforming EN 60751.Maximum 2 PTC/PT100 boards canbe built -in per TSA softstarterPart no. 01-3876-58Fieldbus - ProfibusFieldbus option module for ProfibusDP or DP V1 communication. Use9-pin D-sub connector.Baud rates: 9.6 kbits/s - 12 Mbits/ssupported.Typical TSA response time = 10 ms(not including any fieldbus delays).Part no. 01-5385-55Fieldbus - DeviceNetFieldbus option module forDeviceNet communication.Baud rates: 125 - 500 kbits/ssupported.Typical TSA response time = 10 ms(not including any fieldbus delays).Part no. 01-5385-56Ethernet - Modbus / TCPIndustrial Ethernet option module forModbus/TCP protocol. RJ45 typeconnector.Baud rates: 10 or 100 Mbits/ssupported.Typical TSA response time = 10 ms(not including any ethernet delays).Part no. 01-5385-59OPTIONSEthernet - EtherCATIndustrial Ethernet option module for EtherCAT protocol.Baud rate: 100 Mbits/sTypical TSA response time = 10 ms (not including any Ethernet delays).Part no. 01-5385-60Ethernet - Profinet IO 1-portIndustrial Ethernet option module for Profinet IO (RT) protocol.Baud rate: 100 Mbits/sTypical TSA response time = 10 ms (not including any Ethernet delays).Part no. 01-5385-61Ethernet - Profinet IO 2-portIndustrial Ethernet option module for Profinet IO (RT) protocol.Baud rate: 100 Mbits/sTypical TSA response time = 10 ms (not including any Ethernet delays).Part no. 01-5385-62USB isolatedIsolated USB serial communication module. For Modbus RTU comm.protocol.Baude rates: 2.4 - 115.2 kbits/s supported.Typical TSA response time = 10 msPart no. 01-5385-63RS485 isolatedIsolated RS485 serialcommunication module. For Modbus RTU comm.protocol.Baude rate: 2.4 - 115.2 kbits/s supported.Typical TSA response time = 10 msPart no. 01-5385-54External control panelExternal control panel IP54 suitable for mounting on a cabinet door. Kit complete with control panel,mounting frame and 3 m cable.EmoSoftComConnect a PC with a standard RS232 cable to D-sub on top of TSA unit or via USB/RS485 /Modbus - TCP Comm. modules (Optional).EmoSoftCom PC software makes it possible to perform signal recordingsand save/load parameter backup data, for example during service &maintenance.OPTIONSFieldbus - CANopenFieldbus option module for CANopen communication. Use 9-pin D-sub connector.Baud rates 10 kbit/s - 1 Mbits/sKit of external current transducers and cables for TSA size 6Set of 2 current transducers for TSA size 6, if using external bypass contactor. Also includes extension cables for CT connection to TSA unit.Fieldbus - EtherNetIPIndustrial Ethernet option module for Profinet IO (RT) protocol. 1 x RJ45type connector.Baud rate: 100 Mbits/sTypical TSA response time = 10 ms (not including any fieldbus delays).Part no. 01-5385-64Part no. 01-5385-65Part no. 01-5406-00Part no. 01-7802-002D and 3D CAD drawings for Emotron AC drives,website. These will assist anyone working withour products, for example, consultants, installersor machine builders.Visit for direct access to allCAD documents.D r i v e s & A u t o m a t i o n . 01-5552-01r 3E n g l i s h , 2023-01-18CG Drives & Automation Sweden ABMörsaregatan 12Box 222 25SE-250 24 Helsingborg SwedenT +46 42 16 99 00 F +46 42 16 99 49 / 。
