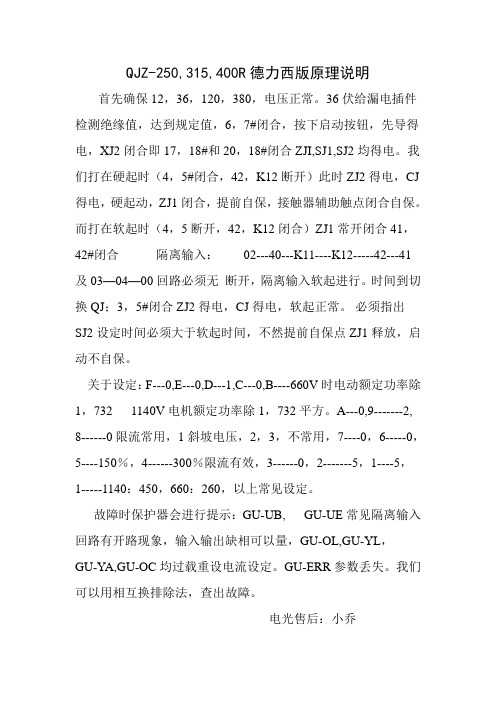

QJZ-250,315,400R德力西版原理说明首先确保12，36，120，380，电压正常。
36伏给漏电插件检测绝缘值，达到规定值，6，7#闭合，按下启动按钮，先导得电，XJ2闭合即17，18#和20，18#闭合ZJI,SJ1,SJ2均得电。
我们打在硬起时（4，5#闭合，42，K12断开）此时ZJ2得电，CJ 得电，硬起动，ZJ1闭合，提前自保，接触器辅助触点闭合自保。
而打在软起时（4，5断开，42，K12闭合）ZJ1常开闭合41，42#闭合隔离输入：02---40---K11----K12-----42---41 及03—04—00回路必须无断开，隔离输入软起进行。
时间到切换QJ；3，5#闭合ZJ2得电，CJ得电，软起正常。
必须指出
SJ2设定时间必须大于软起时间，不然提前自保点ZJ1释放，启动不自保。
关于设定：F---0,E---0,D---1,C---0,B----660V时电动额定功率除1，732 1140V电机额定功率除1，732平方。
A---0,9-------2, 8------0限流常用，1斜坡电压，2，3，不常用，7----0，6-----0，5----150％，4------300％限流有效，3------0，2-------5，1----5，
1-----1140：450，660：260，以上常见设定。
故障时保护器会进行提示：GU-UB, GU-UE常见隔离输入回路有开路现象，输入输出缺相可以量，GU-OL,GU-YL，
GU-YA,GU-OC均过载重设电流设定。
GU-ERR参数丢失。
我们可以用相互换排除法，查出故障。
电光售后：小乔。
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

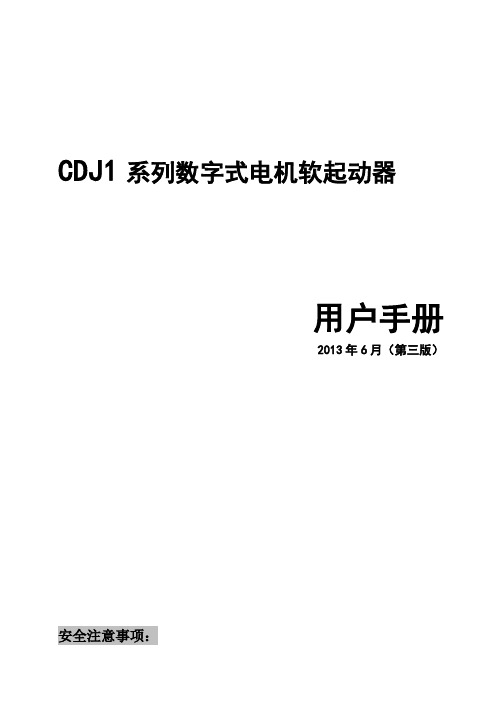

德力西新程序-CDJ1系列数字式电机软启动器用户手册介绍本用户手册旨在为用户提供德力西新程序-CDJ1系列数字式电机软启动器的相关信息和操作指南。
通过阅读本手册，用户将能够了解产品的功能、特性和使用方法。
功能及特点- 数字式控制：CDJ1系列软启动器采用数字式控制，具有精确的控制和调节能力。
- 优化设计：产品采用优化设计，不仅具有紧凑的外形，而且具有良好的散热性能。
- 多功能显示屏：配备多功能显示屏，可实时显示电机运行状态、温度和故障信息。
- 全面的保护功能：产品拥有多种保护功能，包括过载保护、过压保护、欠压保护、过热保护等，可有效保护电机和设备。
- 远程控制功能：支持远程控制，方便用户对电机进行远程操作和监控。
使用方法1. 接线：按照产品说明书中的接线图连接电源和电机。
2. 参数设置：根据实际需求，使用控制面板上的参数设置功能设置启动器的各项参数。
3. 启动和停止：在确认接线无误后，按下启动按钮启动软启动器；按下停止按钮可停止电机的运行。
4. 监控和维护：通过多功能显示屏实时监控电机的运行状态，如温度、电流等，并根据需求进行维护和保养。
注意事项- 在安装和操作软启动器时，请务必遵循产品说明书中的安全操作规程，确保人员和设备安全。
- 如需进行维护和检修，请确保软启动器已断电，并在合适的工作环境下进行。
- 如遇到故障或异常，应立即停止使用软启动器，并及时联系售后服务人员。
常见问题解答1. Q：软启动器无法启动电机怎么办？A：请检查软启动器的电源是否接通，电机是否接线正确，参数是否设置正确。
2. Q：软启动器显示故障信息怎么处理？A：请查阅产品说明书中的故障排除方法，或联系售后服务人员寻求帮助。
联系信息如有任何问题或需求，请联系我们的售后服务团队：- XXX-XXXXXXX以上为德力西新程序-CDJ1系列数字式电机软启动器用户手册的简要内容，详细信息请参阅产品说明书。
请用户在操作前仔细阅读本手册，并按照操作指南进行操作。
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
快速选型该产品技术参数详见此样本第678-687页选型指南注：1.常规默认触点是06；2.消防型：具备过载报警不脱扣功能02: 2开+1闭+1短路+1过载06: 3开+3闭+1短路+1过载0209: 4开+2闭+1短路+1过载0609: 5开+4闭+1短路+1过载无: 基本型D: 低速基本型+高速消防型D1: 均为基本型D2: 均为消防型J: 星三角减压启动器J2: 大功率星三角减压启动器Z: 自耦减压启动器735E电动控制与保护CDK1 控制与保护开关产品型号及含义适用范围CDK1采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过压、断相等）保护继电器、起动器、隔离器、电机综合保护器等主要功能， 具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有体积小、可靠性高，具有短路分断能力高、飞弧距离短等优点、具有各种特性内部自行良好配合的时间－电流保护特性（反时限过载长延时保护、短路短延时保护、瞬时短路保护及快速瞬时短路保护四段式保护特性），根据需要选配功能和/或功能模块，即可为各种电力线路（如电机的频繁或不频繁起动以及配电电路负载）提供完善地控制和保护功能，且动作精确，可避免不必要的停电，提高供电可靠性。
正是因为CDK1系列产品具备优越的性能和优点，特别适用于以下场合或系统： 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统； 电动机控制中心（MMC ）及配电中心； 电力站及变电站； 港口和铁路系统（如航空港、铁路公路客运中心等）； 高速公路照明、通风系统； 军队驻地控制保护系统（如边防哨所、雷达机站等）； 各种场合的消防泵、风机等； 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列； 医院； 商业大楼（如大型购物中心、超级市场等）； 电信通讯机房； 信息处理中心（如市政、银行、证券交易中心等） 工厂或车间的单电机控制与保护系统； 远程控制照明系统。
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
目录目录序言............................................................................................................................................ (Ⅲ)第一章安全运行及注意事项 (1)1. 1 验收............................................................................................................................................ (1)1.2 安全运行的注意事项 (1)第二章产品信息............................................................................................................................................ (3)2.1 铭牌数据及命名规则 (3)2. 2 技术规范............................................................................................................................................ . (4)2. 3 CDI9100变频器系列 (5)2. 4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (9)第三章变频器的安装与接线 (11)3.1 变频器的前盖与数字操作键盘的安装 (11)3.1.1 变频器前盖的安装 (11)3.1.2 数字操作键盘的安装 (11)3.2 安装地点及空间的选择 (11)3.3 外围设备和任选件的接线 (13)3.4 主回路的接线 (12)3. 4. 1 主回路接线图及其注意事项 (14)3.4.2 主回路输入侧的接线注意事项 (15)3.4.3 主回路输出侧的接线注意事项 (16)3.4.4 380V级主回路配线及所需配套的外围设备参考表 (17)3.5 控制电路的接线 (18)3.5.1 控制电路端子排列及接线图 (18)3.5.2 控制电路端子的功能 (20)3.6 接地............................................................................................................................................ . (21)第四章键盘操作与运行 (22)4.1 操作方式的选择 (22)4.2 试运行及检查 (22)4.2.1 试运行前的注意事项及检查 (22)4.2.2 试运行...........................................................................................................................................224.2.3 运行前的检查 (22)4.3 键盘的操作方法 (23)4.3.1 键盘按键及功能 (23)4.3.2 键盘显示方式及组合功能 (24)4.3.3 查看/设定参数的方法(用数字键盘 (25)4.3.4 键盘设定频率的方法 (26)第五章功能参数表.........................................................................................................................................27第六章功能参数说明 (34)6.1 基本功能参数P00组 (34)6.2 辅助功能参数P01组 (42)6.3 输入输出端子与多段速运行功能P02组 (49)6.4 其他功能参数P03组 (60)6.5 显示功能参数P04组 (63)第七章故障排除.............................................................................................................................................647.1 故障的诊断与排除措施 (64)7.2 报警显示和解释 (64)7.3 电机故障和排除措施 (65)目录目录附录1 定期维护及检查方法 (66)附录2 选件选用指南 (67)A2.1 交流电抗器ACL (67)A2.2 直流电抗器DCL (67)A2.3 无线电噪声滤波器 (68)A2.4 远方操作键盘 (68)A2.5 回生制动单元及回生制动电阻 (69)A2.6 漏电保护电路 (69)附录3 用于注塑机的改造说明 (70)A3.1 主回路端子接线图............................................................................................................................. 70 A3.2注塑机变频节能改造的主电路的接线方法...................................................................................... 70 A3.3转换板接线方式 (70)A3.4主要参数调整 (71)附录4 RS-485通讯协议修正 (73)前言前言感谢您选用德力西（杭州）变频器有限公司生产的CDI9100系列变频调速器。
