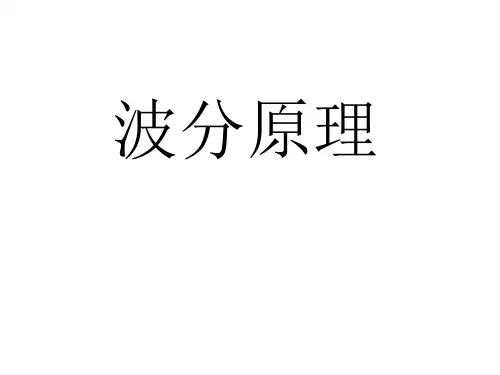

波分基本原理

分光器和波分原理是两种不同的光学器件，它们的基本原理和应用有所不同。

分光器的物理原理是利用光的不同波长（频率）具有不同的传播速度，在介质界面上会发生折射现象。

当入射光线从一种介质进入另一种介质时，其入射角和折射角之间存在一个角度关系，即斯涅尔定律。

分光器利用这个原理将入射的混合光束（包含不同波长的光）分为不同波长的光。

它通常由一个入口端和两个或多个出口端组成。

入射的光线会经过一组透镜或反射镜，这些光学元件可以根据光的波长将光分离成不同的方向。

最常见的分光器是光栅分光器，其中光栅是一种具有平行凹槽的光学元件，当光入射到光栅上时，栅的结构会使不同波长的光线在不同的角度上折射或反射出来，从而实现光的分离。

分光器的物理原理可以应用于许多领域，如光谱分析、光通信、光学仪器等。

而波分器的原理则是通过衍射效应来分离不同波长的光，实现不同波长光在不同的通道中进行分离。

具体来说，当不同波长的光经过波分器时，波分器内部的光学元件会根据光的波长将其分离到不同的通道中。

由于不同波长的光在波分器中的衍射角度不同，因此它们会被导向不同的方向，从而实现光的分离。

波分器的分离效果比分光器更加细致，因为它可以根据光的波长将光分成不同的通道。

此外，由于波分器的技术要求较高，制造成本也相对较高。

波分器主要应用于光通信领域，可以将不同波长的光信号分离到不同的通道中，实现高速、大容量的光通信传输。

总的来说，分光器和波分器都是光学器件，但它们的原理和应用有所不同。

分光器主要利用光的折射原理将混合光束分离成不同波长的光，而波分器则是通过衍射效应实现不同波长光的分离。

在实际应用中，应根据不同的需求选择相应的器件。

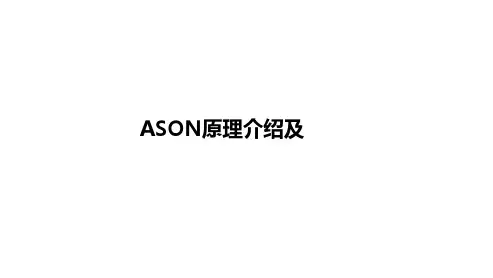

ASON原理介绍及分析目录12ASON控制平面原理3ASON解决方案及主要特性传送网络的发展历程DCN QX网管DCN网管DCNPCEP/OSPF应用层控制器网管只有传送平面和管理平面集中控制+GMPLS 123传统波分网ASON 网络SDN 网络ASON智能光网络通过网管自动发现自动连接自动修复●智能网元自动发现●控制链路自动发现●TE链路自动发现●拓扑自动发现ASON是通过能提供自动发现和动态建立连接等功能的分布式控制平面，在OTN基础网络之上，可实现动态的、基于GMPLS协议和策略驱动来自动控制的一种网络机制。

从而在Mesh组网下具备抗多次断纤的自愈能力。

●业务路由自动计算●业务路径自动建立●断纤后能够重路由恢复●故障消除后可自动返回到原始路由ASON 使能自动恢复网络，大幅减少业务中断损失印尼断纤频繁（2018年1~2月，总计断纤22次）缩短中断时间节约赔偿支出=ASON 提升业务可靠性，减少业务中断损失超40M USDASON 使能自动化运维，大幅减轻维护压力Without ASON●运维机制：7X24小时●业务恢复：小时级●业务发放：小时级With ASON●运维机制：5X8小时●业务恢复：秒级●业务发放：分钟级ASON 自动化运维手工运维自动化运维断纤故障或割接中断秒级恢复，运维效率提升20%资源自动发现网络拓扑、路径、链路等自动发现，提前预知保护路由好坏业务自动部署业务(波长\ODUk)路由、时延自动计算，自动倒换业务自动恢复断纤位置自动提醒，故障消除自动感知，业务路由自动恢复业务可靠性差异化服务，增强网络竞争力高品质业务随时申请高品质的网络来保障永久1+11+1重路由静态1+1重路由无保护OLT家庭宽带ASON 提供永久1+1网络资源共享，打造高性价比的可靠网络网络资源利用率提升20%，TCO 节省30%PE1PE2100G100GIP+光协同保护，打造高性价比的可靠网络●可用率：99.9%●资源利用率：< 50%●网络TCO ：IP 1+1保护●可用率：99.9%●资源利用率：>70%●网络TCO ：节省30%IP 1+1保护IP + ASON 保护从L0到L3，部署成本依次升高IP MPLS MPLS-TPOTN L3L2L1L0CostWDM目录1ASON特征和价值23ASON解决方案及主要特性ASON 总体架构和网络模型ASON 整体框架由ITU-T 制定，并由IETF 指定了一系列的通用多标签交换协议(LMP , RSVP-TE, OSPF) 由IETF 制定,并已日趋完善。

波分技术原理

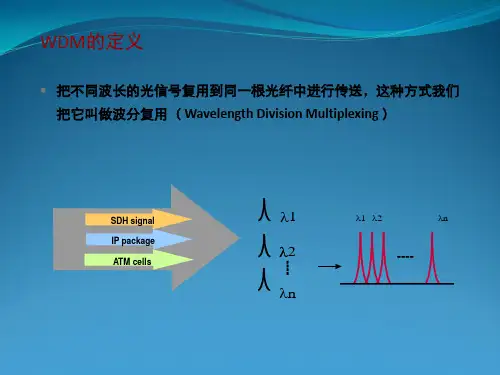

波分技术是一种在光纤通信中广泛应用的技术，利用不同波长的光信号来传输不同的信息。

它基于光的波长调制，实现了多路复用和解复用的功能，提高了光纤传输的容量和效率。

波分技术的原理主要基于光的波长特性。

不同波长的光在光纤中传输时会保持相对独立，互不干扰。

因此，通过同时发送多个不同波长的光信号，可以在同一条光纤上进行并行传输，实现多路复用。

而接收端则使用光栅和光谱分析仪等设备，对传输过来的光信号进行解复用，分别恢复出原始的数据信息。

波分技术的实现通常包括以下几个关键步骤：
1. 光源产生：通过激光器或其他光源产生多个不同波长的光信号。

2. 波长分复用器：使用波长分复用器将多个不同波长的光信号集中到一根光纤中，实现多路复用。

3. 光纤传输：通过光纤将多个波长的光信号传输到目标地点。

4. 解复用器：在接收端使用解复用器将光信号分解为不同波长的光信号，恢复原始数据。

5. 接收和处理：对解复用得到的光信号进行接收和处理，最终得到传输的数据信息。

波分技术的优点在于能够实现高容量的光纤通信，提供更大的带宽。

不同波长的光信号可以同时在同一条光纤上进行传输，提高了光纤的利用率。

而且，由于不同波长的光信号互不干扰，可以避免信号间的串扰和干扰，提高了传输的可靠性和稳定性。

总的来说，波分技术通过利用光的波长特性，实现了多路复用和解复用的功能，提高了光纤通信的效率和容量。

它在现代通信领域得到了广泛的应用，成为了光纤通信的关键技术之一。

波分复用的基本原理嘿，朋友们！今天咱来唠唠波分复用的基本原理。

你看啊，这波分复用就好比是一条高速公路，不同颜色的光就像是各种不同的车辆。

在普通情况下，这些光各自走各自的路，就像车在不同的车道上行驶。

但波分复用可不一样，它就像是个超级调度员，能把这些不同颜色的光巧妙地安排在一起，让它们在同一条“道路”上欢快地跑起来。

想想看，如果没有波分复用，那得需要多少条单独的线路来传输这些光信号啊！那得多麻烦，多浪费资源啊！可波分复用一来，嘿，问题迎刃而解。

它就像是个神奇的魔法，能把那些看起来杂乱无章的光信号整理得井井有条。

就好比你有一堆乱七八糟的玩具，突然有个厉害的整理大师出现，一下子就把它们都归类放好了。

波分复用让光通信变得更加高效、便捷。

它让信息可以像水流一样顺畅地在光纤中流淌，而且还能同时传输好多好多的信息呢！这不就跟我们家里的自来水管一样嘛，一个管子里可以同时流淌好多不同的水流。

你说这技术厉不厉害？它就像是给光通信开了个超级加速外挂，让信息传输的速度蹭蹭往上涨。

而且啊，这波分复用还特别稳定可靠。

就像我们每天出门都要走的路，只要维护得好，就一直能顺畅地走下去。

它不会轻易出问题，能一直为我们服务。

你再想想，如果没有波分复用，我们现在的网络能有这么快吗？我们能这么愉快地刷视频、玩游戏、聊天吗？肯定不行啊！所以说啊，波分复用真的是光通信领域的一大功臣。

它让我们的生活变得更加丰富多彩，让信息的传递变得如此简单快捷。

总之，波分复用就是这么牛，它是现代通信技术中不可或缺的一部分。

它就像一颗璀璨的星星，照亮了我们信息传递的道路，让我们在信息的海洋中畅游无阻！这就是波分复用的魅力所在啊！朋友们，你们感受到了吗？原创不易，请尊重原创，谢谢!。

波分系统的工作原理和应用1. 工作原理波分系统（Wavelength Division Multiplexing System）是一种利用光纤传输数据的通信系统。

它通过同时发送多个不同波长的光信号，将它们合并在一条光纤中传输，并在接收端将各个波长的信号分离出来。

波分系统的工作原理可以简单概括为以下几个步骤：• 1.1 制备不同波长的光信号• 1.2 光信号的合并• 1.3 光信号的传输• 1.4 光信号的分离• 1.5 光信号的接收1.1 制备不同波长的光信号在波分系统中，通常使用激光器来产生高质量的光信号。

通过调整激光器的工作参数，可以产生不同波长的光信号。

这些不同波长的光信号可以代表不同的数据流。

1.2 光信号的合并制备好不同波长的光信号后，需要将它们合并成一条光纤中的复合光信号。

这通常通过光纤连接器和光分束器来实现。

光分束器可以将多个光信号按照一定的比例合并成一个复合光信号。

1.3 光信号的传输合并好的复合光信号通过光纤进行传输。

光纤具有较低的传输损耗和较高的传输带宽，可以有效地将光信号从发送端传输到接收端。

1.4 光信号的分离在接收端，需要将复合光信号分离成各个波长的光信号。

这通常通过光分路器来实现。

光分路器可以将复合光信号按照不同波长分离成多个单一波长的光信号。

1.5 光信号的接收分离好的单一波长光信号通过光接收器进行接收和解码。

光接收器将光信号转换为电信号，并经过相应的解码处理，将数据还原为原始的信息。

2. 应用波分系统在现代通信领域中有着广泛的应用。

它能够提供高带宽、低损耗的通信传输方式，满足了现代通信对带宽和传输效率的要求。

以下是波分系统的一些主要应用：• 2.1 光通信波分系统是光通信领域的重要组成部分。

通过利用不同波长的光信号进行多路复用，可以实现高容量、高速率的光纤通信。

波分系统在光纤通信网络中起到了承载和传输的重要作用。

• 2.2 光网络波分系统在光网络中扮演着关键的角色。

波分技术原理分析介绍传送网的主要技术控制技术电层技术光层技术传送网的本质是保证业务的端到端连接，即“管道”。

传送网的发展也是围绕“管道”，即更大传送带宽、更多接入业务、更智能。

聚焦于网络“智能”，实现ASON 功能：●网络拓扑资源自动发现●业务端到端自动配置●故障智能恢复等聚焦于业务“调度”，通过调度可以实现的功能：●复用：不同业务在同一管道内传送●交叉：不同业务在不同管道内传送提升管道带宽复用率，提升传送方向灵活性聚焦于传送“带宽”：作为光传送网的传输介质，单根光纤能传多少速率带宽直接影响管道的大小“管道”容量提升主要通过单波线路速率的提升。

传送网技术发展方向PTNMSTPPDH SDHOTNASON （控制协议为GMPLS ）WDMAON现今几年后未来光层技术电层技术控制技术SDH 和WDM 是传送网使用最多的技术；OTN 融合了SDH 和WDM 的优点，已成为大颗粒业务传送的主流技术。

PDH ：准同步数字系列；SDH ：同步数字体系；MSTP ：基于SDH 的多业务传送平台OTN ：光传送网；PTN ：分组传送网MS-OTN ：多业务光传送网AON ：全光网；ASON ：自动交换光网络GMPLS ：通用多协议标志交换协议MS-OTNOTN 是WDM 发展的必由之路传统的WDM 复用新一代大容量传送系统需要完成从简单的P2P WDM 技术向E2E 自动交换OTN 系统的转变，才能全面解决了从业务变化和组网功能转移的多维度难题分层的交叉连接和疏导内部挑战传送有效性•更低的传送成本•40GE/100GE 承载需求•高集成度•低功耗…外部挑战SDH 领域收缩…•端到端连接•端到端OAM •多种保护方案网络功能向WDM 设备转移类SDH 的OAM和保护OTNOTN ---------光传送网（O ptical T ransport N etwork ）OTN 关注传输距离的同时也关注业务调度SDH 传送容量非常有限，传统WDM 提供大容量长距离的点对点传送，但基本没有组网功能，缺乏完善的链路保护和管理；OTN 设备能同时完成原SDH 层（帧管理安全与交叉调度）和波分层（大容量远距离传送）的功能，使调度和大容量传送合一；OTN 基于大颗粒GE&2.5G&10G 进行管理和调度，接入业务100M~100G 。
