波分复用器详细解释..

光波导芯片波分复用解释说明1. 引言1.1 概述光通信作为一种高速、大容量的数据传输技术，已成为现代信息社会中不可或缺的基础设施。

然而，在面对日益增长的带宽需求和传输距离要求时，传统的电路板和金属导线等传输介质已经显得力不从心。

因此，光波导芯片作为一种新型的光学器件应运而生。

1.2 文章结构本文将首先介绍光波导芯片的定义、原理、结构和特点。

随后，我们将重点讨论波分复用技术，并详细解释其原理、基础概念以及相关设备和组成要素。

然后，我们将探讨光波导芯片在波分复用中的应用，包括其在光传输中的作用机制解析、在波分复用系统中关键功能的介绍，以及一些实际应用中的效果与案例分享。

最后，我们将总结主要观点和发现，并展望光波导芯片和波分复用技术未来发展方向。

1.3 目的本文旨在通过对光波导芯片和波分复用技术进行详细说明，帮助读者深入了解光通信领域中的重要概念和技术。

同时，通过介绍光波导芯片在波分复用中的应用，使读者对该技术在实际场景中的应用效果有更全面的认识。

最后，我们将展望未来光波导芯片和波分复用技术的发展方向，为相关研究和工程领域提供参考和启示。

2. 光波导芯片:2.1 定义和原理:光波导芯片是一种集成光学器件，其通过特殊的材料结构和工艺制作而成。

它利用高折射率的核心层将光信号引导在其表面附近传输，形成一条或多条光波导路径。

这些路径类似于管道，可以将光信号有效地控制、传播和分配。

光波导芯片原理基于总反射和电磁波的耦合效应。

当光线传入具有高折射率的核心层时，由于介质折射率的差异，部分能量会被全内反射并沿着波导路径传输。

在光波导芯片中，可以通过调整核心层和包围层之间的折射率差异来改变传播模式、控制波导路径和操纵光信号。

2.2 结构和特点:通常情况下，光波导芯片由三个主要组成部分构成：核心层、包围层和衬底。

核心层是最重要的部分，用于引导光信号；包围层则用于限制光信号的传播区域，并保持其在核心层内传输；衬底则为光波导芯片提供支撑和稳定性。

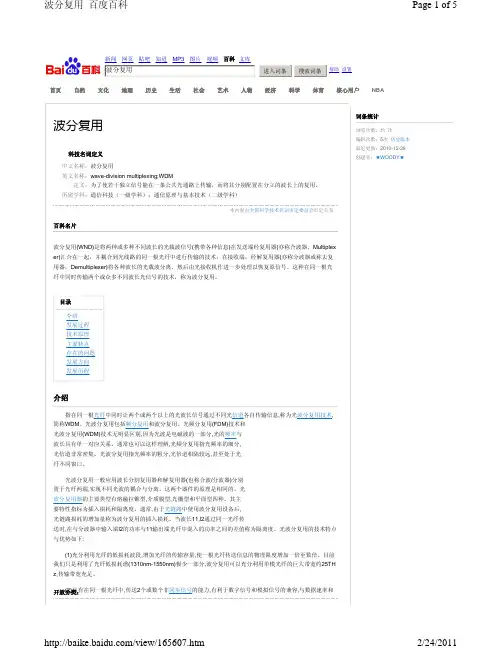

新闻网页贴吧知道MP3图片视频百科文库波分复用进入词条搜索词条帮助设置首页 自然文化地理历史生活社会艺术人物经济 科学体育核心用户 NBA百科名片开放分类：波分复用波分复用(WND)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplex er)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

介绍指在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息,称为光波分复用技术,简称WDM 。

光波分复用包括频分复用和波分复用。

光频分复用(FDM)技术和光波分复用(WDM)技术无明显区别,因为光波是电磁波的一部分,光的频率与波长具有单一对应关系。

通常也可以这样理解,光频分复用指光频率的细分,光信道非常密集。

光波分复用指光频率的粗分,光倍道相隔较远,甚至处于光纤不同窗口。

光波分复用一般应用波长分割复用器和解复用器(也称合波/分波器)分别置于光纤两端,实现不同光波的耦合与分离。

这两个器件的原理是相同的。

光波分复用器的主要类型有熔融拉锥型,介质膜型,光栅型和平面型四种。

其主要特性指标为插入损耗和隔离度。

通常,由于光链路中使用波分复用设备后,光链路损耗的增加量称为波分复用的插入损耗。

当波长11,l2通过同一光纤传送时,在与分波器中输入端l2的功率与11输出端光纤中混入的功率之间的差值称为隔离度。

光波分复用的技术特点与优势如下:(1)充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信息的物理限度增加一倍至数倍。

目前我们只是利用了光纤低损耗谱(1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带宽约25TH z,传输带宽充足。

WDM波分复用器详解波分的概念波分复用，指在同一根光纤中，同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。

简介波分复用波分复用(WND)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

概述光纤通信飞速发展，光通信网络成为现代通信网的基础平台。

光纤通信系统经历了几个发展阶段，从80年代末的PDH系统，90年代中期的SDH系统，WDM系统，光纤通信系统快速地更新换代。

双波长WDM（1310/1550nm）系统80年代在美国AT&T网中使用，速率为2×17Gb/s。

90年代中期，WDM系统发展速度并不快，主要原因在于：（1）TDM（时分复用）技术的发展，155Mb/s-622Mb/s-2.5Gb/sTDM技术相对简单。

据统计，在2.5Gb/s系统以下（含2.5Gb/s系统），系统每升级一次，每比特的传输成本下降30%左右。

因此在系统升级中，人们首先想到并采用的是TDM技术。

（2）波分复用器件不成熟。

波分复用器/解复用器和光放大器在90年代初才开始商用化，1995年开始WDM技术发展很快，特别是基于掺铒光纤放大器EDFA的1550nm窗口密集波分复用（DWDM）系统。

Ciena推出了16×2.5Gb/s系统，Lucent公司推出8×2.5Gb/s系统，目前试验室已达Tb/s速率。

发展迅速的主要原因在于：（1）光电器件的迅速发展，特别是EDFA的成熟和商用化，使在光放大器（1530～1565nm）区域采用ＷＤＭ技术成为可能；（2）利用TDM 方式已接近硅和镓砷技术的极限，TDM已无太多的潜力，且传输设备价格高；（3）已敷设G.652光纤1550nm窗口的高色散限制了TDM10Gb/s系统的传输，光纤色散的影响日益严重。

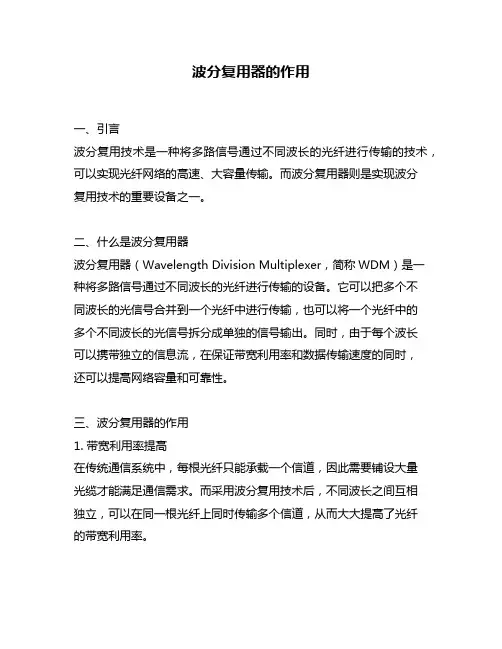

波分复用器的作用一、引言波分复用技术是一种将多路信号通过不同波长的光纤进行传输的技术，可以实现光纤网络的高速、大容量传输。

而波分复用器则是实现波分复用技术的重要设备之一。

二、什么是波分复用器波分复用器（Wavelength Division Multiplexer，简称WDM）是一种将多路信号通过不同波长的光纤进行传输的设备。

它可以把多个不同波长的光信号合并到一个光纤中进行传输，也可以将一个光纤中的多个不同波长的光信号拆分成单独的信号输出。

同时，由于每个波长可以携带独立的信息流，在保证带宽利用率和数据传输速度的同时，还可以提高网络容量和可靠性。

三、波分复用器的作用1. 带宽利用率提高在传统通信系统中，每根光纤只能承载一个信道，因此需要铺设大量光缆才能满足通信需求。

而采用波分复用技术后，不同波长之间互相独立，可以在同一根光纤上同时传输多个信道，从而大大提高了光纤的带宽利用率。

2. 提高网络容量由于采用波分复用技术后，每个波长可以携带独立的信息流，因此可以在同一根光纤上传输多个信道，从而提高了网络的容量。

同时，随着科技的不断发展，波分复用器的通道数也在不断增加，从最初的几个通道到现在的数百个通道，进一步提高了网络容量。

3. 数据传输速度提高采用波分复用技术后，每个波长可以携带独立的信息流，在保证带宽利用率和数据传输速度的同时，还可以提高网络容量和可靠性。

因此，在同等条件下，采用波分复用技术比传统通信系统具有更快的数据传输速度。

4. 网络可靠性提高由于采用波分复用技术后，每个波长之间互相独立，在某一个信道出现故障时，并不会影响其他信道的正常运行。

因此，在保证数据传输速度和网络容量的同时，还能够提高网络的可靠性。

四、波分复用器的分类1. 分束式波分复用器（CWDM）分束式波分复用器是一种使用多个窄带滤波器将不同波长的信号分别分离出来的设备。

它通常用于较小规模的网络中，可以支持2-18个通道，适用于短距离传输。

波分复用器研究报告波分复用器是目前通信领域中非常重要的一种技术，其具有将多路通信信号在一个光纤上进行同时传输的能力，从而提高光纤资源的利用率、降低通信成本等诸多优点。

以下是关于波分复用器的研究报告：一、波分复用器的原理波分复用器是将不同波长的光信号通过独立的通道同时发送到光纤中，然后再将这些信号解复用出来，实现多信道的通信。

其核心是光栅，能够将输入光束解析成一系列频率不同的光束，从而实现波分复用的功能。

二、波分复用器的分类1、分束式波分复用器：是在输入端将多路光信号分别输入不同的波导，再通过光栅将这些波导的输出信号复用在一个波导中。

2、反射式波分复用器：是通过将不同波长光信号反射到不同位置的光栅上，实现光信号的分离和合并。

3、光纤带通滤波器式波分复用器：其原理是通过光纤中的吸收、散射和反射等现象，在不同波长处形成谐振腔，将特定波长信号通过，而将其他波长信号反射回去。

三、波分复用器的应用波分复用器的应用非常广泛，主要包括以下方面：1、长途光通信：波分复用技术能够将大量的信号在一个光纤内进行高效传输，提高光纤资源利用率、降低通信成本。

2、数据中心互联：波分复用技术能够在数据中心中实现服务器之间高速通信。

3、卫星通信：波分复用技术能够实现卫星通信的高速、高密度传输，提高传输效率和可靠性。

四、波分复用器的发展趋势1、高速化：波分复用技术将向更高速度、更大容量的方向发展，以满足不断增长的通信需求。

2、智能化：波分复用技术将向自适应、智能化的方向发展，能够更好地适应不同信道的变化。

3、微型化：波分复用技术将向微型化、集成化方向发展，能够更好地适应各种应用场景的需求。

以上是有关波分复用器的研究报告，该技术能够提高通信效率和资源利用率，并在通信、数据中心互联、卫星通信等方面得到广泛应用，其发展趋势是向高速化、智能化和微型化方向发展。

光波分复用(WDM)技术一、波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，D emultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

通信系统的设计不同，每个波长之间的间隔宽度也有不同。

按照通道间隔的不同，WDM可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。

CWDM 的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。

冷却激光采用温度调谐，非冷却激光采用电子调谐。

由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。

CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。

CW DM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。

在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。

二、波分复用技术的优点WDM技术之所以在近几年得到迅猛发展是因为它具有下述优点：(1) 传输容量大，可节约宝贵的光纤资源。

对单波长光纤系统而言，收发一个信号需要使用一对光纤，而对于WDM系统，不管有多少个信号，整个复用系统只需要一对光纤。

例如对于16个2.5Gb/s系统来说，单波长光纤系统需要32根光纤，而WDM系统仅需要2根光纤。

波分复用器原理波分复用 (Wavelength Division Multiplexing，WDM) 是一种光传输方式，它可以将多个光信号在同一根光纤中传输，从而提高光纤的利用率。

波分复用器可以实现波分复用技术。

接下来我们将对波分复用器的原理进行介绍。

一、波分复用器的基本概念波分复用器是一种光学器件，可以将多个信号的不同波长分别定向传输，通过光波分离和光波合成实现多信号的同时传输。

波分复用器的特点是在同一根光纤中可以传输多个信号，从而提高光纤的利用率。

二、波分复用器的结构波分复用器通常由分波器、合波器和滤波器三个主要部分组成。

1. 分波器：分波器可以将多路信号分离成不同波长的信号，并将每路信号导入不同通道，实现波长的复用。

2. 合波器：合波器则将不同波长的信号从各个通道中合成为一个信号，并将其输出。

3. 滤波器：滤波器可以滤掉非目标波长的光信号，使目标波长的信号通过。

三、波分复用器的工作原理波分复用器的工作原理可以分为两个步骤：波长分离和波长合成。

1. 波长分离：首先，波分复用器将传输过来的多路信号通过分波器分离成不同波长的光信号，然后导入不同的通道中，在光纤中互不干扰地传输。

2. 波长合成：在接收端，波分复用器将各个通道中的信号通过合波器合成为一个信号，然后输出。

在这个过程中，滤波器可以滤掉非目标波长的光信号，使目标波长的信号通过。

四、波分复用器的应用波分复用技术广泛应用于光传输领域。

主要应用于长距离通信、光纤传感、光纤放大器、光波谱分析仪等领域。

同时，波分复用技术也是未来光纤通信网络发展的一个重要方向。

综上所述，波分复用器是一种光学器件，主要由分波器、合波器和滤波器三个部分组成。

波分复用器的工作原理是通过波长分离和波长合成实现多路信号的同时传输。

波分复用技术被广泛应用于光传输领域。

光波分复用器的原理
光波分复用器（Wavelength Division Multiplexer，WDM）是一种利用不同波长的光信号在同一光纤中传输的技术。

它的主要原理是将多个不同波长的光信号合并到一个光纤中，同时也可以将这些信号从光纤中分离出来。

WDM的主要组成部分包括光源、分离器和复用器。

在WDM中，光源会发射出不同波长的光信号，这些信号经过调制后会分别进入复用器。

复用器会将这些信号合并为一个光信号，然后通过光纤传输。

在接收端，分离器会将不同波长的光信号分离出来，并送到相应的接收器中进行处理。

WDM技术的优点在于它可以大大提高光纤的传输能力。

通过将多个信号合并到一个光纤中，可以使光纤的带宽得到充分利用，从而提高传输速率和网络容量。

此外，WDM技术还可以减少光纤的数量和复杂度，从而降低网络的成本和维护难度。

波分复用原理波分复用简介波分复用（Wavelength Division Multiplexing，简称WDM）是一种常用于光纤通信中的数据传输技术。

它通过同时传输多个光信号，将它们分别分配到不同的光波长上，从而增加了光纤传输的容量。

波分复用是一种高效的传输技术，可以大大提高光纤的利用率，实现更快、更稳定的数据传输。

在本文中，我们将深入探讨波分复用的原理与应用。

1. 单波长与多波长传输•单波长传输：传统的光纤通信中，一根光纤只能传输一路信号，光信号在传输时通过波长不同来区分。

•多波长传输：波分复用技术允许在一根光纤中传输多个信号，每个信号通过不同的波长来区分。

2. 波分复用的原理波分复用的原理基于光的波长特性。

光信号可以看作是由不同波长的光波组成的。

而光纤作为传输介质，具有对不同波长光波的传输能力。

波分复用通过使用光的波长作为信号区分的方式，将多个不同波长的光信号合并到一根光纤中传输。

传输的端点再根据波长选择器将光信号分别提取出来，以恢复原始信号。

3. 波分复用的实现波分复用实现的关键是波分复用器。

波分复用器是一种光学器件，它可以将多个不同波长的光信号合并为一路信号，并将其送入光纤中进行传输。

常见的波分复用器包括多通道光纤光栅（FBG）和星型波导交叉耦合器。

多通道光纤光栅是一种光纤中的光栅结构，利用其对不同波长的散射衍射特性实现波分复用。

星型波导交叉耦合器则通过光波在波导中的传播和耦合过程将多个信号合并。

4. 波分复用的优势波分复用技术带来了许多优势，包括：•大容量传输：波分复用允许同时传输多个信号，大幅提升了光纤的传输容量。

•灵活性：波分复用器可以根据需求进行配置和组合，满足不同信号的传输需求。

•低成本：波分复用技术可以节省光纤资源，减少系统成本。

•高可靠性：波分复用技术可以实现信号的冗余传输，提高通信系统的可靠性。

5. 波分复用的应用波分复用技术广泛应用于光纤通信领域，包括：•长距离通信：波分复用技术使得在一根光纤中同时传输多个信号成为可能，实现了长距离通信。
