波分复用.

简述波分复用原理
波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，它可以同时在一条光纤上传输多个信号，从而提高光纤的利用率。

该技术广泛用于光通信、光网络等领域，是现代通信技术发展的重要一环。

波分复用的原理是利用不同波长的光信号，将它们合并在一条光纤上，并在接收端进行解复用，分离出各个波长的光信号。

这样就可以在一条光纤上传输多个信号，每个信号都具有独立的波长，互不干扰。

这种技术不仅大大提高了光纤的利用率，还可以降低通信成本，提高通信速度和稳定性。

波分复用技术主要涉及到三个部分：光源、光传输和光检测。

其中，光源是产生不同波长的光信号的关键组件。

现代光源一般采用激光器和半导体光源，具有温度稳定性和长寿命等特点。

光传输是将不同波长的光信号合并在一条光纤上的过程。

光检测是将复合的光信号分离出每个波长的光信号的过程。

波分复用技术的应用范围十分广泛，其中最主要的应用领域就是光通信。

随着通信需求的不断增加，传统的单波长光通信已经无法满足人们的需求，因此波分复用成为了解决这一问题的关键技术。

除此之外，波分复用还广泛应用于数据中心内部的互联，光纤传感、光网络等领域。

总之，波分复用技术是一种高效、稳定、节能的光通信技术，能够提高光纤的利用率，降低通信成本，增加传输容量，提高数据传输速度和稳定性。

未来，随着通信和数据传输需求的不断增加，波分复用技术将会得到进一步的发展和应用。

光通信系统可以按照不同的方式进行分类。

如果按照信号的复用方式来进行分类，可分为频分复用系统（FDM-Frequency Division Multiplexing ）、时分复用系统（TDM-Time Division Multiplexing）、波分复用系统（WDM- Wavelength Division Multiplexing）和空分复用系统（SDM-Space Division Multiplexing）。

所谓频分、时分、波分和空分复用，是指按频率、时间、波长和空间来进行分割的光通信系统。

应当说，频率和波长是紧密相关的，频分也即波分，但在光通信系统中，由于波分复用系统分离波长是采用光学分光元件，它不同于一般电通信中采用的滤波器，所以我们仍将两者分成两个不同的系统。

波分复用是光纤通信中的一种传输技术，它利用了一根光纤可以同时传输多个不同波长的光载波的特点，把光纤可能应用的波长范围划分成若干个波段，每个波段作一个独立的通道传输一种预定波长的光信号。

光波分复用的实质是在光纤上进行光频分复用（OFDM），只是因为光波通常采用波长而不用频率来描述、监测与控制。

随着电-光技术的向前发展，在同一光纤中波长的密度会变得很高。

因而，使用术语密集波分复用（DWDM-Dense Wavelength Division Multiplexing），与此对照，还有波长密度较低的WDM系统，较低密度的就称为稀疏波分复用（CWDM-Coarse Wave Division Multiplexing）。

这里可以将一根光纤看作是一个“多车道”的公用道路，传统的TDM系统只不过利用了这条道路的一条车道，提高比特率相当于在该车道上加快行驶速度来增加单位时间内的运输量。

而使用DWDM技术，类似利用公用道路上尚未使用的车道，以获取光纤中未开发的巨大传输能力。

2.1.2 WDM技术的发展背景随着科学技术的迅猛发展，通信领域的信息传送量正以一种加速度的形式膨胀。

波分复用原理及应用波分复用（Wavelength Division Multiplexing，WDM）是一种在光纤通信领域中广泛应用的技术，它利用不同波长的光信号进行复用，从而实现光纤通信的多路传输。

波分复用技术可以大幅提高光纤网络的传输容量和效率，因此在现代通信网络中具有非常重要的地位。

波分复用的原理是利用光纤的传输特性，将不同波长的光信号同时传输到目的地。

这样就可以实现多路传输，提高光纤的传输容量。

在波分复用系统中，光信号是通过不同的波长进行编码和解码的，同时在传输过程中不相互干扰，互相独立传输。

在波分复用技术中，存在两种基本的复用方式：密集波分复用（DWDM，Dense Wavelength Division Multiplexing）和波分复用（CWDM，Coarse Wavelength Division Multiplexing）。

密集波分复用使用了更加密集的波长间隔，可以实现更高的波长复用密度，提高了传输容量，适用于长距离的光纤通信。

而波分复用则是在光纤通信系统中应用比较早的一种技术，它使用了波长间隔比较大的波分复用器，适用于小范围、低速率的通信系统。

波分复用技术在光纤通信系统中有着广泛的应用。

首先，它可以大幅提高光纤网络的传输容量。

通过同时传输多个波长的光信号，可以在不增加光纤数量的情况下提高光纤网络的传输能力，从而降低了网络建设和运行的成本。

其次，波分复用技术还可以提高光纤网络的可靠性和灵活性。

通过使用波分复用技术，可以灵活地配置网络的波长资源，满足不同用户和应用的需求，提高网络的灵活性和可管理性。

同时，由于波分复用技术可以将不同波长的光信号进行独立传输，因此即使其中一个波道发生故障，也不会影响其他波道的正常传输，提高了网络的可靠性。

波分复用技术还在光通信领域和其他领域中有着广泛的应用。

例如，在光通信领域，波分复用技术可以实现光纤网络的长距离传输和大容量传输，为现代的光纤通信系统提供了关键的技术支持。

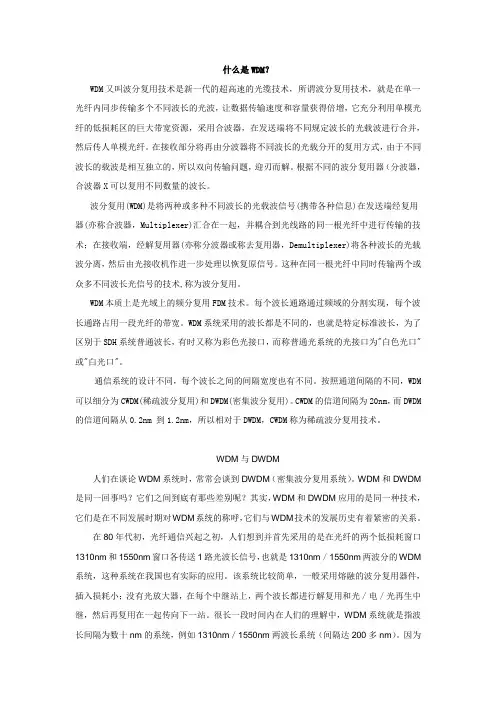

什么是WDM？WDM又叫波分复用技术是新一代的超高速的光缆技术，所谓波分复用技术，就是在单一光纤内同步传输多个不同波长的光波，让数据传输速度和容量获得倍增，它充分利用单模光纤的低损耗区的巨大带宽资源，采用合波器，在发送端将不同规定波长的光载波进行合并，然后传人单模光纤。

在接收部分将再由分波器将不同波长的光载分开的复用方式，由于不同波长的载波是相互独立的，所以双向传输问题，迎刃而解。

根据不同的波分复用器（分波器，合波器X可以复用不同数量的波长。

波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术,称为波分复用。

WDM本质上是光域上的频分复用FDM技术。

每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。

WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为"白色光口"或"白光口"。

通信系统的设计不同，每个波长之间的间隔宽度也有不同。

按照通道间隔的不同，WDM 可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。

CWDM的信道间隔为20nm，而DWDM 的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

WDM与DWDM人们在谈论WDM系统时，常常会谈到DWDM（密集波分复用系统）。

WDM和DWDM 是同一回事吗？它们之间到底有那些差别呢？其实，WDM和DWDM应用的是同一种技术，它们是在不同发展时期对WDM系统的称呼，它们与WDM技术的发展历史有着紧密的关系。

波分复用技术的原理及特点
波分复用（Wavelength Division Multiplexing，简称WDM）技术是一种用于光纤通信系统中的技术，通过在同一光纤中传输不同波长的光信号来实现多路复用。

波分复用的原理是基于不同波长的光信号可以在同一光纤中独立传输且不互相干扰的特点。

在波分复用系统中，把不同的光信号调制到不同的波长上，并同时发送到光纤中，通过光纤传输到接收端后，再通过解调器将各个波长的光信号解调出来，恢复为原始数据。

波分复用技术的特点如下：
1. 多路复用：光纤的传输带宽可以被同时利用传输多个信道的数据，提高了传输效率和容量。

2. 高速传输：不同波长的光信号可以同时传输，实现了高速的并行传输，提高了通信系统的传输速率。

3. 灵活性：不同波长的光信号可以独立调节和控制，可以根据需要灵活配置光信号的波长和带宽。

4. 高稳定性：波分复用系统中的光信号在传输过程中相互独立，不会互相干扰或衰减，具有高稳定性和可靠性。

5. 省空间：波分复用技术可以将多个信道的光信号通过一根光纤进行传输，减少了通信设备的空间占用。

6. 高扩展性：波分复用技术可以通过增加波长来扩展通信系统的传输容量，方
便了系统的升级和扩充。

总之，波分复用技术通过利用不同波长的光信号在同一光纤中独立传输的特性，提高了光纤通信系统的传输效率和容量，是当前光纤通信领域中广泛应用的核心技术之一。

什么是波分复用技术在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息,称为光波分复用技术,简称WDM。

光波分复用包括频分复用和波分复用。

光频分复用(FDM)技术和光波分复用(WDM)技术无明显区别,因为光波是电磁波的一部分,光的频率与波长具有单一对应关系。

通常也可以这样理解,光频分复用指光频率的细分,光信道非常密集。

光波分复用指光频率的粗分,光倍道相隔较远,甚至处于光纤不同窗口。

光波分复用一般应用波长分割复用器和解复用器(也称合波/分波器)分别置于光纤两端,实现不同光波的耦合与分离。

这两个器件的原理是相同的。

光波分复用器的主要类型有熔融拉锥型,介质膜型,光栅型和平面型四种。

其主要特性指标为插入损耗和隔离度。

通常,由于光链路中使用波分复用设备后,光链路损耗的增加量称为波分复用的插入损耗。

当波长11,l2通过同一光纤传送时,在与分波器中输入端l2的功率与11输出端光纤中混入的功率之间的差值称为隔离度。

光波分复用的技术特点与优势如下:(1)充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信息的物理限度增加一倍至数倍。

目前我们只是利用了光纤低损耗谱(1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带宽约25THz,传输带宽充足。

(2)具有在同一根光纤中,传送2个或数个非同步信号的能力,有利于数字信号和模拟信号的兼容,与数据速率和调制方式无关,在线路中间可以灵活取出或加入信道。

(3)对已建光纤系统,尤其早期铺设的芯数不多的光缆,只要原系统有功率余量,可进一步增容,实现多个单向信号或双向信号的传送而不用对原系统作大改动,具有较强的灵活性。

(4)由于大量减少了光纤的使用量,大大降低了建设成本、由于光纤数量少,当出现故障时,恢复起来也迅速方便。

(5)有源光设备的共享性,对多个信号的传送或新业务的增加降低了成本。

(6)系统中有源设备得到大幅减少,这样就提高了系统的可靠性。

光时分复用（OTDM）和光波分复用（OWDM）都是光纤通信中的复用技术，它们的主要区别在于复用的方式。

光时分复用（OTDM）是一种将高速数据流分成多个低速数据流，然后将其调制到不同波长的光信号上，以便在同一光纤中同时传输多种信号的技术。

在这种技术中，每个信号在特定的时间内占用整个光纤的带宽，因此可以实现高速度、大容量的数据传输。

光波分复用（OWDM）是一种将多个不同波长的光载波信号复接到同一光纤中进行传输的技术。

在这种技术中，每个光载波信号都被调制到不同的波长上，并且可以在同一光纤中同时传输多个信号。

这种技术可以显著提高光纤的传输容量和速度，并且已经被广泛应用于高速光纤通信系统。

综上所述，光时分复用和光波分复用都是光纤通信中重要的复用技术，它们的主要区别在于复用的方式。
