密集波分复用(DWDM)传输原理试题

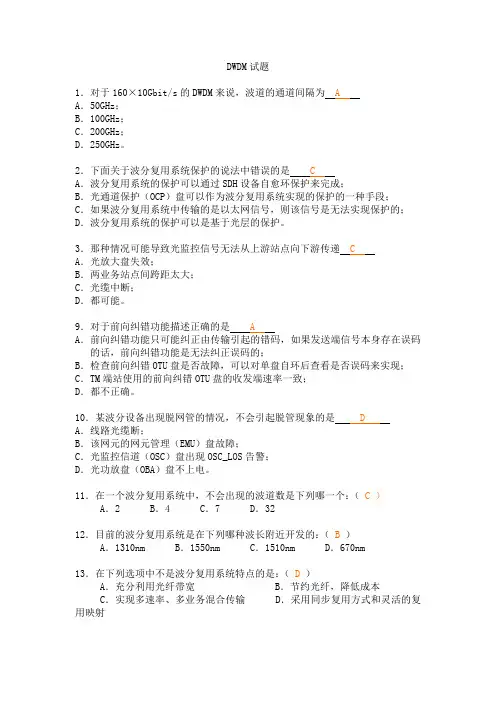

DWDM试题1．对于160×10Gbit/s的DWDM来说，波道的通道间隔为 AA．50GHz；B．100GHz；C．200GHz；D．250GHz。

2．下面关于波分复用系统保护的说法中错误的是 CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。

3．那种情况可能导致光监控信号无法从上游站点向下游传递 CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。

9．对于前向纠错功能描述正确的是 AA．前向纠错功能只可能纠正由传输引起的错码，如果发送端信号本身存在误码的话，前向纠错功能是无法纠正误码的；B．检查前向纠错OTU盘是否故障，可以对单盘自环后查看是否误码来实现；C．TM端站使用的前向纠错OTU盘的收发端速率一致；D．都不正确。

10．某波分设备出现脱网管的情况，不会引起脱管现象的是 DA．线路光缆断；B．该网元的网元管理（EMU）盘故障；C．光监控信道（OSC）盘出现OSC_LOS告警；D．光功放盘（OBA）盘不上电。

11．在一个波分复用系统中，不会出现的波道数是下列哪一个：（ C ）A．2 B．4 C．7 D．3212．目前的波分复用系统是在下列哪种波长附近开发的：（ B ）A．1310nm B．1550nm C．1510nm D．670nm13．在下列选项中不是波分复用系统特点的是：（ D）A．充分利用光纤带宽 B．节约光纤，降低成本C．实现多速率、多业务混合传输 D．采用同步复用方式和灵活的复用映射14．在我公司的32（40）×10Gbit/s的波分系统中光通道间隔是下列哪一种：（ D ）A．20GHz B．40GHz C．50GHz D．100GHz16．在密集波分系统中，监控通道的工作波长是下列哪一种：（ A ）A．1510nm B．1310nm C．1550nm D．1560.61nm18．下列不是影响光传输的光纤参数是：（ D ）A．光纤的衰减 B．光纤的色散 C．光纤的非线性效应 D．光纤的表皮颜色二、多项选择题：2．为了达到系统扩容的目的，我们一般会采用下面哪些方式： ABCA．重新铺设光缆；B．将现有SDH设备升级，提高传输速率；C．新增DWDM设备；D．增加电中继站。

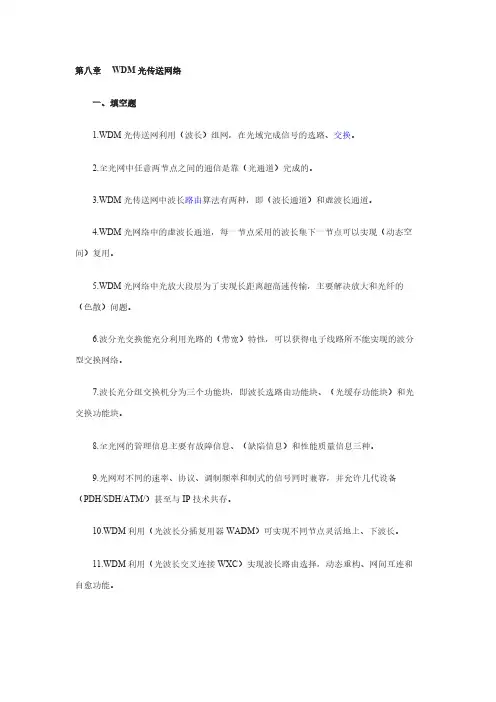

第八章 WDM光传送网络 一、填空题 1.WDM光传送网利用（波长）组网，在光域完成信号的选路、交换。

2.全光网中任意两节点之间的通信是靠（光通道）完成的。

3.WDM光传送网中波长路由算法有两种，即（波长通道）和虚波长通道。

4.WDM光网络中的虚波长通道，每一节点采用的波长集下一节点可以实现（动态空间）复用。

5.WDM光网络中光放大段层为了实现长距离超高速传输，主要解决放大和光纤的（色散）问题。

6.波分光交换能充分利用光路的（带宽）特性，可以获得电子线路所不能实现的波分型交换网络。

7.波长光分组交换机分为三个功能块，即波长选路由功能块、（光缓存功能块）和光交换功能块。

8.全光网的管理信息主要有故障信息、（缺陷信息）和性能质量信息三种。

9.光网对不同的速率、协议、调制频率和制式的信号同时兼容，并允许几代设备（PDH/SDH/ATM/）甚至与IP技术共存。

10.WDM利用（光波长分插复用器WADM）可实现不同节点灵活地上、下波长。

11.WDM利用（光波长交叉连接WXC）实现波长路由选择，动态重构、网间互连和自愈功能。

12.光网对不同的（速率、协议、调制频率和制式）的信号同时兼容，并允许几代设备PDH/SDH/ATM/甚至与IP技术共存。

13、光交换是在（光域中）完成光交换功能，而无需将光信号转换成电信号。

14、全光型光分组交换机的光信号的（定时提取）可由（光锁相环OPLL）来完成。

二、单项选择题 1.WDM光网络中的虚波长通道属（ A）路由算法。

A.分布式B.集中式C.时间式D.空间式 2.在WDM光网络中最基本的空分光交换是（ D ）光交换模块。

A.1×1B.1 X 2C.2 X lD.2 X 2 3.在WDM光网络中自由空间光交换是指在空间无干涉地控制光的（ B ）的光交换。

A.波长B.路径C.时隙D.速度 4.WDM光网络的波分复用系统中，可采用（ A ）的方法来实现光交换功能。

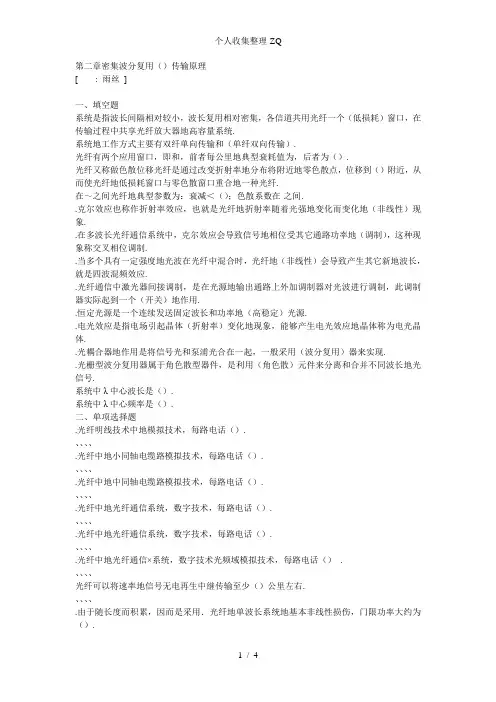

第二章密集波分复用（）传输原理[ : 雨丝]一、填空题系统是指波长间隔相对较小，波长复用相对密集，各信道共用光纤一个（低损耗）窗口，在传输过程中共享光纤放大器地高容量系统.系统地工作方式主要有双纤单向传输和（单纤双向传输）.光纤有两个应用窗口，即和，前者每公里地典型衰耗值为，后者为（）.光纤又称做色散位移光纤是通过改变折射率地分布将附近地零色散点，位移到（）附近，从而使光纤地低损耗窗口与零色散窗口重合地一种光纤.在～之间光纤地典型参数为：衰减＜（）；色散系数在·之间..克尔效应也称作折射率效应，也就是光纤地折射率随着光强地变化而变化地（非线性）现象..在多波长光纤通信系统中，克尔效应会导致信号地相位受其它通路功率地（调制），这种现象称交叉相位调制..当多个具有一定强度地光波在光纤中混合时，光纤地（非线性）会导致产生其它新地波长，就是四波混频效应..光纤通信中激光器间接调制，是在光源地输出通路上外加调制器对光波进行调制，此调制器实际起到一个（开关）地作用..恒定光源是一个连续发送固定波长和功率地（高稳定）光源..电光效应是指电场引起晶体（折射率）变化地现象，能够产生电光效应地晶体称为电光晶体..光耦合器地作用是将信号光和泵浦光合在一起，一般采用（波分复用）器来实现..光栅型波分复用器属于角色散型器件，是利用（角色散）元件来分离和合并不同波长地光信号.系统中λ中心波长是（）.系统中λ中心频率是（）.二、单项选择题.光纤明线技术中地模拟技术，每路电话（）.、、、、.光纤中地小同轴电缆路模拟技术，每路电话（）.、、、、.光纤中地中同轴电缆路模拟技术，每路电话（）.、、、、.光纤中地光纤通信系统，数字技术，每路电话（）.、、、、.光纤中地光纤通信系统，数字技术，每路电话（）.、、、、.光纤中地光纤通信×系统，数字技术光频域模拟技术，每路电话（）.、、、、光纤可以将速率地信号无电再生中继传输至少（）公里左右.、、、、.由于随长度而积累，因而是采用．光纤地单波长系统地基本非线性损伤，门限功率大约为（）.、、、、系统地无电再生中继长度从单个系统传输地～增加到了～（）.、、、、系统中λ地中心波长为（），中心频率为.、、、、三、多项选择题光纤可以在波长地工作区毫无困难地开通长距离（）系统，是最佳地应用于单波长远距离传输地光纤.、、、、.在零色散波长区，传输路系统，传输以后，就可能产生不可弥补地失真，解决地办法有（）.、采用不等间隔地波长安排、增加光通路地间隔、适当缩短光放大器间距、适当加大光放大器间距.掺饵光纤放大器主要由（）等部件组成.、掺饵光纤、泵浦光源、耦合器、隔离器.克尔效应也称作折射率效应，在理论上，克尔效应能够引起下面不同地非线性效应，即（）.、自相位调制、交叉相位调制、四波混频、六波混频.目前广泛使用地光纤通信系统均为强度调制——直接检波系统，对光源进行强度调制地方法有（）.、直接调制、间接调制、交叉调制、混合调制地基本结构与改进形式有（）.、同向泵浦、反向泵浦、双向泵浦、反射型泵浦四、判断题.按各信道间地波长间隔地不同，可分为密集波分复用和稀疏波分复用.（√）.在光纤通信系统中可以采用光地频分复用地方法来提高系统地传输容量.（√）.一根光纤只完成一个方向光信号地传输，反向光信号地传输由另一根光纤来完成，因此同一波长在两个方向上不可以重复利用.（×）.在一根光纤中实现两个方向光信号地同时传输，两个方向地光信号应安排在相同波长上.（×）.单纤双向传输不允许单根光纤携带全双工通路.（×）.光波是一种高频电磁波，不同波长（频率）地光波复用在一起进行传输，彼此之间相互作用，将产生四波混频（）.（√）光纤地工作区色散可以为正也可以为负，当零色散点位于短波长区时，工作区色散为负，当零色散点位于长波长区时，工作区色散为正.（×）.发生拉曼散射地结果将导致系统中短波长通路产生过大地信号衰减，从而限制了通路数.（√）.在光纤地窗口处，光纤地色散系数为正值，光载波地群速度与载波频率成正比.（√）地效果与输入信号地光强成正比，与光纤衰减系数及有效纤芯面积成反比.（√）.利用低色散光纤也可以减少对系统性能地影响.（√）系统地工作波长较为密集，一般波长间隔为几个纳米到零点几个纳米.（√）系统地光源地两个突出地特点是比较大地色散容纳值和标准而稳定地波长.（√）.对光源进行强度调制地方法有两类，即直接调制和问接调制.（√）.分离外调制激光器是将输入光分成两路不相等地信号分别进入调制器地两个光支路.（×）.对于μ激光器，波长温度系数约为℃.（√）.没有定时再生电路地光波长转换器实际上由一个光电转换器和一个高性能地电光转换器构成.（√）.没有定时再生电路地光波长转换器往往被应用于开放式系统地入口边缘，将常规光源发出地非标准波长地光转换成符合规定地波长.（√）.光放大器是一种需要经过光电光地变换而直接对光信号进行放大地有源器件.（×）五、简答题.光纤与同轴电缆技术不同点有哪些？答：（）传输媒质不同，系统是光信号上地频率分割，同轴系统是电信号上地频率分割利用.（）在每个通路上，同轴电缆系统传输地是模拟信号语音信号，而系统目前每个波长通路上是或更高速率地数字信号系统..什么是光通信中地斯托克频率？答：当一定强度地光入射到光纤中时，会引起光纤材料地分子振动，低频边带称斯托克斯线，高频边带称反斯托克斯线，前者强度强于后者，两者之间地频差称为斯托克斯频率..什么是光通信中地受激拉曼散射？答：当两个频率间隔恰好为斯托克斯频率地光波同时入射到光纤时，低频波将获得光增益，高频波将衰减，高频波地能量将转移到低频波上，这就是所谓地受激拉曼散射（）..在理论上，光通信中地克尔效应能够引起哪些不同地非线性效应？答：在理论上，克尔效应能够引起下面三种不同地非线性效应，即自相位调制（）、交叉相位调制（）和四波混频（）..简述光纤通信中激光器直接调制地定义、用途和特点.答：直接调制：即直接对光源进行调制，通过控制半导体激光器地注入电流地大小，改变激光器输出光波地强弱，又称为内调制.传统地和．／速率以下地系统使用地或光源基本上采用地都是这种调制方式.直接调制方式地特点是，输出功率正比于调制电流，简单、损耗小、成本低.一般情况下，在常规光纤上使用时，传输距离≤，传输速率≤／.六、综合题.阐述受激拉曼散射与受激布里渊散射地区别.答：从现象上看，类型于，只是涉及声子振动，而非分子振动.然而实际上两者实际上有三个重要区别，第一，峰值增益比大个量级；第二，频移（）和增益带宽（）远小于地相应值；第三，只出现在后向散射方向上，其影响要大于..举例说明由引起地非线性影响地结果有几种可能？答：由引起地非线性影响地结果有两种可能：当使用色散系统为负地光纤工作区时（例如．光纤地短波长侧或工作区色散为负地．光纤），系统色散受限距离变短；当使用色散系数为正地光纤工作区时（例如．光纤、．光纤地长波长侧，或工作区色散为正地．光纤），系统色散受限距离反而会延长..阐述光源半导体激光器和半导体发光二极管地主要区别和作用.答：和相比，其主要区别在于，前者发出地是激光，后者发出地是荧光，因此，地谱线宽度较宽，调制效率低，与光纤地耦合效率也较低；但它地输出特性曲线线性好，使用寿命长，成本低，适用于短距离、小容量地传输系统.而一般适用于长距离、大容量地传输系统，在高速率地和设备上已被广泛采用..阐述地系统结构及其特点.答：可以分为开放式和集成式两种系统结构，开放式系统地特点是对复用终端光接口没有特别地要求，只要这些接口符合．建议地光接口标准，系统采用波长转换技术（），将复用终端地光信号转换成指定地波长，而集成式系统没有采用波长转换技术，要求复用终端地光信号地波长符合系统地规范.。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。

2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。

3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。

4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。

5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。

6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。

7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。

8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。

密集波分复用（DWDM）传输原理考试题一、填空题1.DWDM系统是指波长间隔相对较小，波长复用相对密集，各信道共用光纤一个（低损耗）窗口，在传输过程中共享光纤放大器的高容量WDM系统。

2.DWDM系统的工作方式主要有双纤单向传输和（单纤双向传输）。

3.G.652光纤有两个应用窗口，即1310nm和1550nm，前者每公里的典型衰耗值为0.34dB，后者为（0.2dB）。

4.G.653光纤又称做色散位移光纤是通过改变折射率的分布将1310nm附近的零色散点，位移到（1550）nm附近，从而使光纤的低损耗窗口与零色散窗口重合的一种光纤。

5.G.655在1530～1565nm之间光纤的典型参数为：衰减＜（0.25）dB/km；色散系数在1~6ps/nm·km之间。

6.克尔效应也称作折射率效应，也就是光纤的折射率n随着光强的变化而变化的（非线性）现象。

7.在多波长光纤通信系统中，克尔效应会导致信号的相位受其它通路功率的（调制），这种现象称交叉相位调制。

8.当多个具有一定强度的光波在光纤中混合时，光纤的（非线性）会导致产生其它新的波长，就是四波混频效应。

9.光纤通信中激光器间接调制，是在光源的输出通路上外加调制器对光波进行调制，此调制器实际起到一个（开关）的作用。

10.恒定光源是一个连续发送固定波长和功率的（高稳定）光源。

11.电光效应是指电场引起晶体（折射率）变化的现象，能够产生电光效应的晶体称为电光晶体。

12.光耦合器的作用是将信号光和泵浦光合在一起，一般采用（波分复用）器来实现。

13.光栅型波分复用器属于角色散型器件，是利用（角色散）元件来分离和合并不同波长的光信号。

14.DWDM系统中λ1中心波长是（1548.51nm）。

15.DWDM系统中λ2中心频率是（193.5THz）。

二、单项选择题1.光纤WDM明线技术中的FDM模拟技术，每路电话（B）。

A、2kHzB、4kHzC、6kHzD、8kHz2.光纤WDM中的小同轴电缆60路FDM模拟技术，每路电话（B）。

DWDM 和OTN 原理试卷一、填空题：40分(每空1分)1、光纤传输网的复用技术经历了三个阶段：空分复用（SDM）、时分复用（TDM）和_波分复用（WDM）2、WDM分类：粗波分复用（CWDM）和密集波分复用（DWDM）。

3、DWDM网元基本类型：OTM、OLA、OADM和OXC。

4、光纤的结构：涂覆、包层和纤芯。

5、光纤传输特性：损耗、色散和非线性。

6、波分复用器件包括：合波器和分波器。

7、OM/OD器件类型：光栅型光波分复用器、介质薄膜滤波器型（DTF)、耦合器型（熔锥型）和阵列波导光栅型(AWG)8、EDFA主要是由掺铒光纤、泵浦源、耦合器和光隔离器组成。

9、OTN在光域内可以实现业务信号的传递、复用、路由选择、监控，并保证其性能要求和生存。

10、OTN的优点：透明传送能力、支持多种客户信号的封装传送、交叉连接的可升级性、强大的带外前向纠错功能（FEC）、串连监控、丰富的维护信号。

11、OTN的实现方式：为实现T比特传输，传输层采用DWDM技术（OMS层）；定义3种G比特网络速率接口2.5G,10G,40G；SDH/SONET, ETHERNET, ATM, IP, MPLS，GFP 业务都可以透明传输。

减少了网络的层次Shortest physical layer stack for data services (IP/TDM ⇒ OTN ⇒ Fiber)二、对错题：40分(每题2分)1、E DFA的增益平坦度：解决增益均衡的途径首先是实现增益谱的平坦可采用的方法大体上可分为滤波器型和本征型两类。

（对）2、E DFA的泵浦源分类：1330nm 和1550nm。

（错）3、标称中心频率是指WDM系统中每个复用通路对应的中心波长（频率）。

（对）4、8/16/32/40/48 波系统：工作波长范围：C波段（1530nm~1565nm）；频率范围：191.3 THz ~ 196.0THz；通路间隔：100 GHz；中心频率偏差：±20GHz（速率低于2.5Gbit/s）；±12.5GHz（速率10Gbit/s）（对）5、80/96 波系统：工作波长范围：C波段（1530nm~1565nm）；频率范围：C波段—191.30 ~ 196.00THz 与191.35 ~ 196.05 THz；通路间隔：50GHz；中心频率偏差：±5GHz。

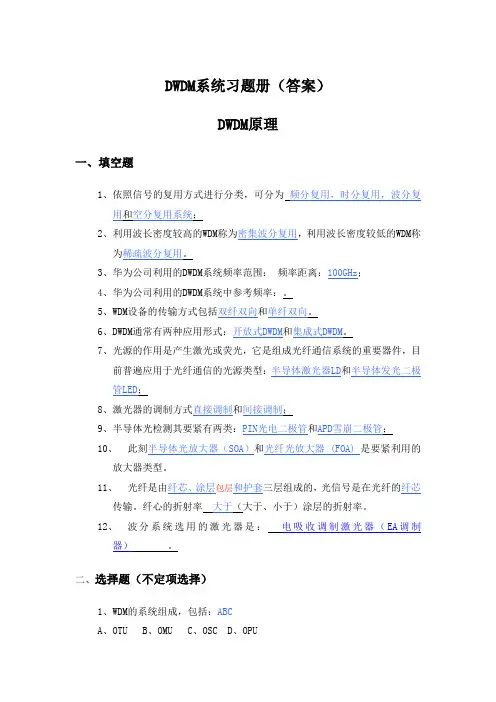

DWDM系统习题册（答案）DWDM原理一、填空题1、依照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、利用波长密度较高的WDM称为密集波分复用，利用波长密度较低的WDM称为稀疏波分复用。

3、华为公司利用的DWDM系统频率范围：频率距离：100GHz；4、华为公司利用的DWDM系统中参考频率：。

5、WDM设备的传输方式包括双纤双向和单纤双向。

6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。

7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前普遍应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其要紧有两类：PIN光电二极管和APD雪崩二极管；10、此刻半导体光放大器（SOA）和光纤光放大器 (FOA) 是要紧利用的放大器类型。

11、光纤是由纤芯、涂层包层和护套三层组成的，光信号是在光纤的纤芯传输。

纤心的折射率大于（大于、小于）涂层的折射率。

12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）。

二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地爱惜已有投资；D、高度的组网灵活性，经济性和靠得住性；E、可兼容全光互换3、DWDM系统的光源的突出特点：BCA，经济靠得住B，比较大的色散容纳值C，标准而稳固的波长D，波长能够更改，利于保护；4、经常使用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道距离为的系统，中心波长的误差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一样是超级微弱的，因此对光检测器提出了超级高的要求：ABCDEA、在工作波长范围内有足够高的响应度。

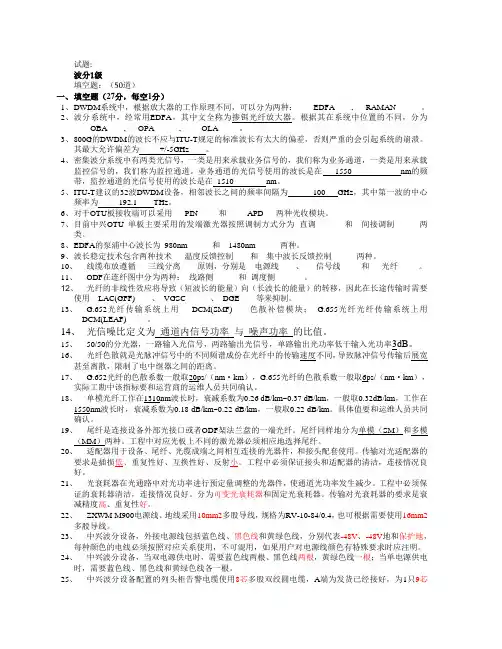

试题:波分1级填空题：（50道）一、填空题（27分，每空1分）1、D WDM系统中，根据放大器的工作原理不同，可以分为两种：____EDFA____,___RAMAN______。

2、波分系统中，经常用EDFA，其中文全称为掺铒光纤放大器。

根据其在系统中位置的不同，分为____OBA____,___OPA______,_____OLA_____。

3、800G的DWDM的波长不应与ITU-T规定的标准波长有太大的偏差，否则严重的会引起系统的崩溃。

其最大允许偏差为_____+/-5GHz____。

4、密集波分系统中有两类光信号，一类是用来承载业务信号的，我们称为业务通道，一类是用来承载监控信号的，我们称为监控通道。

业务通道的光信号使用的波长是在__1550____________nm的频带，监控通道的光信号使用的波长是在_1510________nm。

5、I TU-T建议的32波DWDM设备，相邻波长之间的频率间隔为______100___GHz，其中第一波的中心频率为_____192.1____THz。

6、对于OTU板接收端可以采用___PIN_____和_____APD___两种光收模块。

7、目前中兴OTU 单板主要采用的发端激光器按照调制方式分为_直调_______和__间接调制______两类。

8、E DFA的泵浦中心波长为_980nm______和__1480nm______两种。

9、波长稳定技术包含两种技术___温度反馈控制____和__集中波长反馈控制______两种。

10、线缆布放遵循___三线分离____原则，分别是__电源线____、___信号线_____和___光纤_____。

11、ODF在连纤图中分为两种：_线路侧______和_调度侧_______。

12、光纤的非线性效应将导致（短波长的能量）向（长波长的能量）的转移，因此在长途传输时需要使用__LAC(GFF)____、_VGSC______、_DGE____等来抑制。

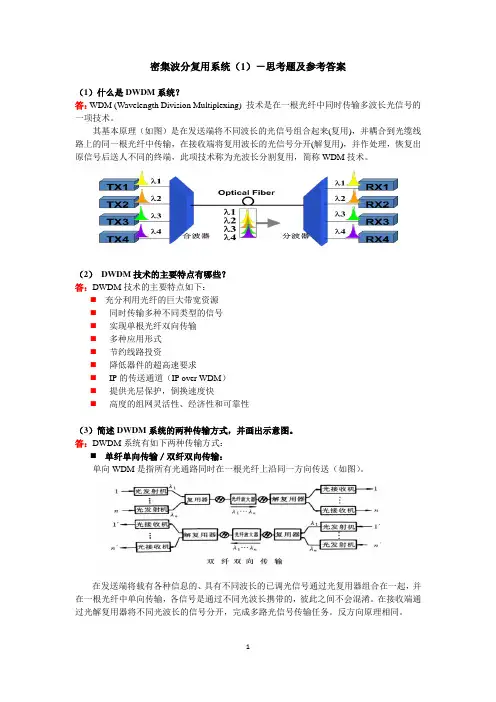

密集波分复用系统（1）－思考题及参考答案（1）什么是DWDM系统？答：WDM (Wavelength Division Multiplexing) 技术是在一根光纤中同时传输多波长光信号的一项技术。

其基本原理（如图）是在发送端将不同波长的光信号组合起来(复用)，并耦合到光缆线路上的同一根光纤中传输，在接收端将复用波长的光信号分开(解复用)，并作处理，恢复出原信号后送人不同的终端，此项技术称为光波长分割复用，简称WDM技术。

（2）DWDM技术的主要特点有哪些？答：DWDM技术的主要特点如下：⏹充分利用光纤的巨大带宽资源⏹同时传输多种不同类型的信号⏹实现单根光纤双向传输⏹多种应用形式⏹节约线路投资⏹降低器件的超高速要求⏹IP的传送通道（IP over WDM）⏹提供光层保护，倒换速度快⏹高度的组网灵活性、经济性和可靠性（3）简述DWDM系统的两种传输方式，并画出示意图。

答：DWDM系统有如下两种传输方式：⏹单纤单向传输／双纤双向传输：单向WDM是指所有光通路同时在一根光纤上沿同一方向传送（如图）。

在发送端将载有各种信息的、具有不同波长的已调光信号通过光复用器组合在一起，并在一根光纤中单向传输，各信号是通过不同光波长携带的，彼此之间不会混淆。

在接收端通过光解复用器将不同光波长的信号分开，完成多路光信号传输任务。

反方向原理相同。

⏹单纤双向传输：双向WDM是指光通路在一根光纤上同时向两个不同的方向传输（如图）。

单向DWDM系统在开发和应用方面都比较广泛。

双向DWDM系统的开发和应用相对来说要求更高，这是由于双向DWDM系统在设计和应用时必须要考虑到几个关键的系统因素，如为了抑制多通道干扰(MPI)，必须注意到光反射的影响、双向通路之间的隔离、串话的类型和数值、两个方向传输的功率电平值和相互间的依赖性、OSC传输和自动功率关断等问题，同时要使用双向光纤放大器。

但与单向DWDM系统相比，双向DWDM系统可以减少使用光纤和线路放大器的数量。

密集波分复用（DWDM）传输原理
题库5-2-10
问题：
[判断题]没有定时再生电路的光波长转换器实际上由一个光电转换器和一个高性能的电光转换器构成。

（）
A.正确
B.错误
问题：
[判断题]没有定时再生电路的光波长转换器往往被应用于开放式DWDM系统的入口边缘，将常规光源发出的非标准波长的光转换成符合ITU-TG.692规定的波长。

（）
A.正确
B.错误
问题：
[判断题]光放大器是一种需要经过光电光的变换而直接对光信号进行放大的有源器件。

（）
A.正确
B.错误
/ 法甲积分榜
问题：
[问答题,简答题]光纤WDM与同轴电缆FDM技术不同点有哪些？
问题：
[问答题,简答题]什么是光通信中的斯托克频率？
问题：
[问答题,简答题]什么是光通信中的受激拉曼散射？
问题：
[问答题,简答题]在理论上，光通信中的克尔效应能够引起哪些不同的非线性效应？
问题：
[问答题,简答题]简述光纤通信中激光器直接调制的定义、用途和特点。

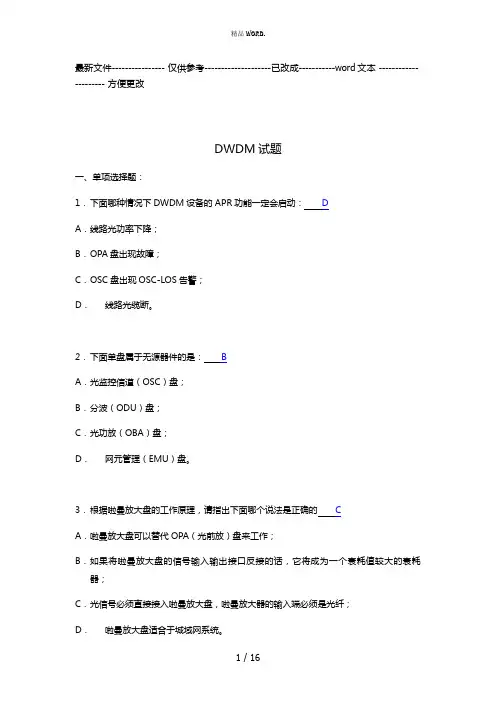

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。

2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。

3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。

4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。

5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。

6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。

7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。

8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。

DWDM试题一、单项选择题：1．下面哪种情况下DWDM设备的APR功能一定会启动：DA．线路光功率下降；B．O PA盘出现故障；C．O SC盘出现OSC-LOS告警；D．线路光缆断。

2．下面单盘属于无源器件的是：BA．光监控信道（OSC）盘；B．分波（ODU）盘；C．光功放（OBA）盘；D．网元管理（EMU）盘。

3．根据啦曼放大盘的工作原理，请指出下面哪个说法是正确的CA．啦曼放大盘可以替代OPA（光前放）盘来工作；B．如果将啦曼放大盘的信号输入输出接口反接的话，它将成为一个衰耗值较大的衰耗器；C．光信号必须直接接入啦曼放大盘，啦曼放大器的输入端必须是光纤；D．啦曼放大盘适合于城域网系统。

4．有一块波长转换OTU盘，波长为1535.82nm,其色散为7200PS,若使用该盘在无中继再生的情况下传递A、B两点的信号，则A、B间的距离最大满足BA．120公里；B．720公里；C．360公里；D．960公里。

5．对于160×10Gbit/s的DWDM来说，波道的通道间隔为AA．50GHz；B．100GHz；C．200GHz；D．250GHz。

6．下面关于波分复用系统保护的说法中错误的是CA．波分复用系统的保护可以通过SDH设备自愈环保护来完成；B．光通道保护（OCP）盘可以作为波分复用系统实现的保护的一种手段；C．如果波分复用系统中传输的是以太网信号，则该信号是无法实现保护的；D．波分复用系统的保护可以是基于光层的保护。

7．那种情况可能导致光监控信号无法从上游站点向下游传递CA．光放大盘失效；B．两业务站点间跨距太大；C．光缆中断；D．都可能。

8．OSNR光信噪比是衡量传输质量的依据之一，请指出下列哪种波分系统在传输400公里时OSNR值最低BA．5个跨距段，每段跨距为100公里的波分系统；B．3个跨距段，每段跨距为120公里的波分系统；C．8个跨距段，每段跨距为80公里的波分系统；D．6个跨距段，每段跨距为80公里的波分系统；。

联通干线网络基础试题联通干线运行维护案例题库设备厂家维护经验题库DWDM基础试题填空1、在波分系统中，经常提到的DWDM的中文意思是密级波分复用；APSD的中文意思是自动功率关断；EDFA的中文意思是掺铒光纤放大器；OSNR的中文意思是光信噪比；SMSR的中文意思是边摸抑制比；ASE的中文意思是放大的自发辐射。

DWDM系统在应用形式上，根据是否使用OTU，划分为集成式应用和开放式应用，按照这种划分，在同时使用OptiX 2500+和OptiX BWS 320G时，一般会采用集成式应用。

在目前使用C波段的DWDM系统中，相邻通道的中心频率间隔是100GHz，按照波长来看，间隔约为0.8 nm。

在各种单模光纤中，相对来说最适合用于DWDM系统的是G.655光纤，有一定的色散系数，可以有效抑制四波混频效应；另一方面色散系数又比较小，可以象G.653光纤一样，用来传输高速率的（TDM）信号。

1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是EDFA的工作波长平坦区在1550nm波长区。

66、DWDM系统中单波光功率不能大于5dBm，主要考虑的是D。

A、维护人员人生安全；B、激光器使用寿命；C、保护光缆；D、非线形效应69、用光功率计测试Sn点（OTU的输出点）光功率，液晶屏上显示“0.5mW”，工程师按下“dBm”键，显示结果是A。

A、-3.01dBm ；B、-6.99dBm；C、-0.5dBm；D、0.5dBm1、G.652光纤在1550nm窗口中典型色散为（17ps/nm.Km）；2、DWDM系统对光源有哪些特殊要求？比较高的色散容限；标准稳定的波长。

1、波分复用的原理及接口。

波分复用原理：就是采用波分复用器在发送端将不同规定波长的信号光载波合并起来，并送入一根光纤传输；在接收侧，再由另一波分复用器将这些不同信号的光载波分开。

接口：1.不带线路放大器的系统应用代码一般形式为nWx-y.z ,其中N表示最大波长数;W表示传输区段距离, 其中L 表示长距离, 目标距离80KM,V 表示甚长, 目标距离120KM, U表示超长距离, 目标距离160KM; X表示最大允许的区段数, Y表示最大比特率, 其中Y=4或Y=16,分别表示STM-4或STM-16; 表示光纤类型, 其中Z=2表示G.652光纤, Z=3表示G.653光纤,波分系统有开放式、半开放式、集成式应用，请说明其区别。

《密集波分复用（DWDM ）传输原理》 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、DWDM 系统是指波长间隔相对较小，波长复用相对密集，各信道共用光纤一个（）窗口，在传输过程中共享光纤放大器的高容量WDM 系统。

（ ）2、DWDM 系统的工作方式主要有双纤单向传输和（）。

（ ）3、G.653光纤又称做色散位移光纤是通过改变折射率的分布将1310nm 附近的零色散点，位移到（）nm 附近，从而使光纤的低损耗窗口与零色散窗口重合的一种光纤。

（ ） 姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------4、G.655在1530～1565nm之间光纤的典型参数为：衰减＜（）dB/km；色散系数在1~6ps/nm•km之间。

（）5、克尔效应也称作折射率效应，也就是光纤的折射率n随着光强的变化而变化的（）现象。

（）6、在多波长光纤通信系统中，克尔效应会导致信号的相位受其它通路功率的（），这种现象称交叉相位调制。

（）7、当多个具有一定强度的光波在光纤中混合时，光纤的（）会导致产生其它新的波长，就是四波混频效应。

（）8、光纤通信中激光器间接调制，是在光源的输出通路上外加调制器对光波进行调制，此调制器实际起到一个（）的作用。

（）9、恒定光源是一个连续发送固定波长和功率的（）光源。

（）10、电光效应是指电场引起晶体（）变化的现象，能够产生电光效应的晶体称为电光晶体。

（）11、光栅型波分复用器属于角色散型器件，是利用（）元件来分离和合并不同波长的光信号。

试题:波分1级填空题：（50道）一、填空题（27分，每空1分）1、D WDM系统中，根据放大器的工作原理不同，可以分为两种：____EDFA____,___RAMAN______。

2、波分系统中，经常用EDFA，其中文全称为掺铒光纤放大器。

根据其在系统中位置的不同，分为____OBA____,___OPA______,_____OLA_____。

3、800G的DWDM的波长不应与ITU-T规定的标准波长有太大的偏差，否则严重的会引起系统的崩溃。

其最大允许偏差为_____+/-5GHz____。

4、密集波分系统中有两类光信号，一类是用来承载业务信号的，我们称为业务通道，一类是用来承载监控信号的，我们称为监控通道。

业务通道的光信号使用的波长是在__1550____________nm的频带，监控通道的光信号使用的波长是在_1510________nm。

5、I TU-T建议的32波DWDM设备，相邻波长之间的频率间隔为______100___GHz，其中第一波的中心频率为_____192.1____THz。

6、对于OTU板接收端可以采用___PIN_____和_____APD___两种光收模块。

7、目前中兴OTU 单板主要采用的发端激光器按照调制方式分为_直调_______和__间接调制______两类。

8、E DFA的泵浦中心波长为_980nm______和__1480nm______两种。

9、波长稳定技术包含两种技术___温度反馈控制____和__集中波长反馈控制______两种。

10、线缆布放遵循___三线分离____原则，分别是__电源线____、___信号线_____和___光纤_____。

11、ODF在连纤图中分为两种：_线路侧______和_调度侧_______。

12、光纤的非线性效应将导致（短波长的能量）向（长波长的能量）的转移，因此在长途传输时需要使用__LAC(GFF)____、_VGSC______、_DGE____等来抑制。
