第六章机件形状的基本表示方法6-1视图一、基本视图机件向基本投影面投射所得的投影称为基本视图基本投影面:正六面体,在原三投影面上再增加三个投影面。
把机件放在正六面体中,分别向六个基本投影面投影得到六个基本视图——主、俯、左、右、后、仰视图。
按正常投影关系配置,一律不写名称。
有时为了合理利用图幅而不按正常关系配置,则需标注。
在未按正常投影关系配置的视图上方注“X向”,而在相关的视图上用带字母的箭头标明投影方向。
二、向视图向视图是可以自由配置的视图。
如下图所示。
三、局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。
%画法:画出局部,用波浪线与其它部分分开,范围大小据实际情况确定。
当局部结构完整时,波浪线不画。
配置:配置在箭头所指投影方向,且与视图符合投影关系,必要时可配置在其它位置。
标注:视图上方用大与字母标出视图名称“X向”,相应视图附近用箭头指明投影方向,并注上相同的字母。
四、斜视图(2)机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
画法:只需画出倾斜结构的形状,而用波浪线将倾斜部分与其余部分分开。
配置:配置在箭头所指方向,且符合投影关系,必要时可配置在其它位置,为了配置紧凑,允许斜视图旋转画出。
(旋转角〈90〉)标注:视图上方标“X向”,相应视图附近用箭头指明投影方向和表达部位,并标相同字母,字母均水平标写。
如斜视图旋转画出,则注“X向旋转”。
:6-2剖视一、剖视图的概念假想用一个平面在适当的地方剖开机件,将观察者和剖切平面之间的部分移走,其余部分全部向投影面投影,所得的视图称为剖视图。
(剖开后可更好地观察内部结构,不可见的孔、槽的轮廓线变成可见的了。
)二、剖视图的配置和画法1、剖视图及剖切位置的确定根据机件的结构特点确定2、剖视图的画法确定剖切平面的位置,画出剖切平面后所有可见轮廓线,凡被剖切到的实心部分,均应画出剖面符号,并用规定的方法进行标注。
3、剖面符号的画法三、-四、剖视图的种类按表达范围分:一、全剖视二、1.定义:用剖切平面完全地剖开机件所得的剖视图。
单元5 机械图样的基本表示法知识目标:了解各种表达方法的特点、画法、标注规定及有关基本知识。
技能目标:能够根据机件的特点正确的选择表达方法并进行绘图。
任务1正确选择机件外部形状的表达方法一、任务描述能够正确选择机件外部形状的表达方法,并进行绘图。
二、任务分析在实际生产中,机件的结构形状是多种多样的,仅仅运用前面介绍的三个视图还不能表达清楚。
如图5—1所示为压紧杆的三视图,由于压紧杆左端耳板是倾斜的,所以俯视图和左视图都不反映实形,画图比较困难,表达不清晰。
为此,国家标准“机械制图”的“图样画法”(GB/T4458—2002)中规定了视图、剖视图、断面图等基本表示法。
熟悉并掌握这些基本表示法,才能根据机件不同的结构特点,完整、清晰、简明地表达机件的各部分形状。
a) b)图5—1 压紧杆三、相关知识绘制出物体的多面正投影图形称为视图。
视图主要用于表达机件的外部结构形状,对机件中不可见的结构形状在必要时才用细虚线画出。
视图包括基本视图、向视图、局部视图和斜视图四种。
1. 基本视图为更清楚地表达机件的结构形状,可按国标规定,在原有的H、V、W三个投影面的基础上再增加三个基本投影面,构成一个六面投影体系。
基本视图是物体向六个基本投影面上投射所得的视图。
基本视图除了主视图、俯视图、左视图外,还有三个视图:由右向左投影所得的视图称为右视图,由下向上投影所得的视图称为仰视图,由后向前投影所得的视图称为后视图。
若想使六个基本视图位于同一平面内,可以将六个基本投影面展开。
六个基本视图的展开方法是:保持正投影面(主视图)不动,其余各投影面按图5—2中箭头方向旋转,展开到与正面在同一平面上。
图5—2 基本视图的形成在机械图样中,六个基本视图的名称和配置关系如图5—3所示。
如按此投影关系配置视图时,一律不标注视图名称。
图5—3 六个基本视图的配置和方位对应关系六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系,即仰视图与俯视图同样反映物体长、宽方向的尺寸;右视图与左视图同样反映物体高、宽方向的尺寸;后视图与主视图同样反映物体长、高方向的尺寸。
一、基本视图和其他视图教学过程:1、课前复习提问:三视图的“三等”关系与方位关系。
2、讲授新课:六个基本视图当机件的外形复杂时,为了清晰地表示出它们的上、下、左、右、前、后的不同形状,根据实际需要,除了已学的三个视图外,还可再加三个视图。
就得到六个视图,这六个视图是向基本投影面投影得到的视图,称为基本视图。
如下图。
尺寸关系:六个基本视图的尺寸仍符合“三等”关系:主视图、俯视图、仰视图长对正;主视图、左视图、右视图、后视图高平齐;左视图、右视图、俯视图、仰视图宽相等。
方位关系:(见上图)围绕主视图配置的视图,靠近主视图的一面均为后面。
其他视图:1、局部视图定义:将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法:在图上方,标出“╳”向(其中“╳”为大写字母)并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近,并直接保持投影关系。
也可画在图纸内的其他地方,当表示投影方向的箭头标注在不同的视图上时,同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时,则波浪线可省略。
2、斜视图:定义:机件向不平行任何基本投影面的平面进行投影所得的视图。
画法:只画出机件倾斜部分的真形,其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的,且外轮廓线又成封闭时,波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画,标注为“╳向旋转”。
3、旋转视图定义:当机件某一部分的结构是倾斜的而该部分又具有回转轴线时,可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用:用于表达机件具有回转轴线的倾斜部分的外形。
(1)(2)教学过程:复习提问:剖视图的概念。
金属材料剖切符号的画法。
讲授新课:常见的几种剖视图按剖切范围分类,可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图(1)定义:用剖切平面完全剖开机件所得的剖视图。
第六章机件的表达方法第1讲
“×”或“
A
第2~3讲
(a)
(a)
图
适用场合:外形简单,内腔结构复杂的不对称机
局部剖视图
,所得的剖视图。
如图6-13所示,机件主视图外形
正画出的剖视图,应标注旋转“中的“ A
几个平行的剖切平面剖切
模具卸料板,其内部具有四种不同的孔、槽结构且他们的中心线排列在几个互相平行的平面上,适合采用几个平行的剖切平面的剖切方法。
图注意事项:
图6-26
是采用几个相交的剖切面剖切获得的半剖视图。
图
获得的全剖视图,采用展开画法时,则应标注“×—×展开”字样。
第4讲
第5讲。

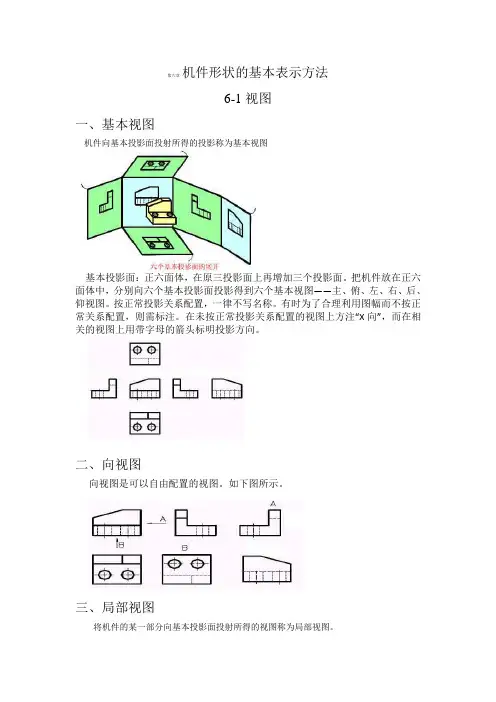

第六章机件形状的基本表示方法
6-1视图
一、基本视图
机件向基本投影面投射所得的投影称为基本视图
基本投影面:正六面体,在原三投影面上再增加三个投影面。
把机件放在正六面体中,分别向六个基本投影面投影得到六个基本视图——主、俯、左、右、后、仰视图。
按正常投影关系配置,一律不写名称。
有时为了合理利用图幅而不按正常关系配置,则需标注。
在未按正常投影关系配置的视图上方注“X向”,而在相关的视图上用带字母的箭头标明投影方向。
二、向视图
向视图是可以自由配置的视图。
如下图所示。
三、局部视图
将机件的某一部分向基本投影面投射所得的视图称为局部视图。
画法:画出局部,用波浪线与其它部分分开,范围大小据实际情况确定。
当局部结构完整时,波浪线不画。
配置:配置在箭头所指投影方向,且与视图符合投影关系,必要时可配置在其它位置。
标注:视图上方用大与字母标出视图名称“X向”,相应视图附近用箭头指明投影方向,并注上相同的字母。
四、斜视图
)
机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
画法:只需画出倾斜结构的形状,而用波浪线将倾斜部分与其余部分分开。
配置:配置在箭头所指方向,且符合投影关系,必要时可配置在其它位置,为了配置紧凑,允许斜视图旋转画出。
(旋转角〈90〉)
标注:视图上方标“X向”,相应视图附近用箭头指明投影方向和表达部位,并标相同字母,字母均水平标写。
如斜视图旋转画出,则注“X向旋转”。
6-2剖视
一、剖视图的概念
假想用一个平面在适当的地方剖开机件,将观察者和剖切平面之间的部分移走,其余部分全部向投影面投影,所得的视图称为剖视图。
(剖开后可更好地观察内部结构,不可见的孔、槽的轮廓线变成可见的了。
)
二、剖视图的配置和画法
1、剖视图及剖切位置的确定
根据机件的结构特点确定
2、剖视图的画法
确定剖切平面的位置,画出剖切平面后所有可见轮廓线,凡被剖切到的实心
部分,均应画出剖面符号,并用规定的方法进行标注。
3、剖面符号的画法
三、剖视图的种类
按表达范围分:
一、全剖视
1.定义:用剖切平面完全地剖开机件所得的剖视图。
2.适用范围:外形简单,内形复杂且不对称的机件。
3.标注如前述。
举例图(模型):
二、半剖视
1.定义:当机件具有对称平面时,可以以对称平面为界,一半画成剖视图以表达内形,另一半则画成视图以表达外形。
2.适用范围:对称机件。
3.标注:与全剖视同。
4.注意点:
半个视图与半个剖视图之间的分界线是点划线。
半个视图中的虚线(由半个剖视图已表达清楚的结构)省略不画。
机件虽对称,但在机件的内形或外形上轮廓线时不宜画成半剖视图,而应画成局部视图。
(黑板例图)
5看图:由一半外形推想另一半外形轮廓,由一半剖视图表达的内形推想另一半内形。
三、局部剖视图
1.定义:用剖切平面局部地剖开机件,所得的剖视图。
2.适用范围:内外形同时需要表达的不对称机件或不宜作半剖视的对称机件。
3.画法:
剖切范围:据实际情况确定,可大可小。
(表达重点突出,灵活运用)
剖视与视图之间的分界线:波浪线。
4.波浪线的画法:
波浪线应画在实体部分,不应穿通而过,遇到孔、槽等空心部分应断开。
(波浪线可看作机件断裂处的边界线的投影)
波浪线不能与轮廓线重合。
波浪线不能超出图形轮廓线。
5.标注:仅当剖切位置不明显时才需标注。
举例(模型):
按剖切面的构成形式分
1单一剖切面
仅用一个剖切平面剖开机件。
全剖视图、半剖视图、局部剖视图都是用单一的剖切方法画出来的图形。
根据实际需要,也可用不平行基本投影面的剖切平面剖切。
斜剖:
定义:用不平行于任何基本投影面的单一剖切平面剖切机件,表达倾斜部分的内部结构。
标注(不能省略):
配置:最好配置在箭头所指方向,以便保持直接的投影关系,有利看图。
必要时可配置在其它位置,也可旋转画出。
2几个平行的剖切平面
定义:用几个平行的剖切平面剖开机件的方法称为阶梯剖。
标注(不能省略):在剖切平面的起、讫和转折处要用相同的字母及剖切符号表示剖切位置,并在起讫处画上箭头表示投影方向。
在剖视图上方用相同字母标注“X—X”表示剖视图名称。
注意点:
两个剖切平面的转折处转折平面的轮廓线不应画出。
剖切平面的转折处的轮廓线不能与图形中的轮廓线重合。
避免在剖视图中出现不完整要素。
当机件上的两个公共要素具有公共对称中心线时,可以以对称中心线为界,各画一半,合并成一个剖视图。
3两相交的剖切平面
定义:用两个相交的剖切平面(交线垂直于某一基本投影面)剖开机件,剖开后其倾斜结构应旋转到与选定的投影面平行后再投影画出的剖视图,称为旋转剖。
适用范围:轮盘类零件(有回转轴线的机件),具有均匀分布的孔、凸台等结构。
剖切平面:一为投影面平行面,另为投影面垂直面。
标注:与阶梯剖同。
注意点:
剖切平面交线应与旋转轴线重合。
剖开后其倾斜结构应旋转到与选定的投影面平行后再投影画出。
4组合的剖切平面
定义:用组合的剖切平面剖开机件的方法。
标注:与阶梯剖同。
当采用展开画法时,剖视图上方注“X—X展开”。
6-3断面
一、断面图的种类和方法
1.定义:假想用剖切平面将机件的某处切断,仅画出断面的图形。
2.作用:表达机件某处断面的实形,如机件的肋、轮幅的断面、轴上孔和键槽的断面以及手柄、吊钩的断面等。
3.与剖视图的区别:
二、移出断面
1画法:轮廓线用粗实线绘制,断面上画上剖面符号。
2配置:尽量配置在剖切平面的延长线上;必要时可配置在其它位置;当移出断面的图形对称时,也可配置在视图中断处。
3剖切平面:与被剖切部分的主要轮廓线垂直;当一个剖切平面不能满足时,用两个或多个剖切平面分别垂直于机件轮廓线剖切,其断面图形中间用波浪线分开,
4标注:与全剖视图同。
——剖切符号、箭头和大写字母与名称。
2省略箭头:剖面图对称或按投影关系配置。
2省略字母:配置在剖切平面的延长线时。
2不标注:符合前两述条件。
5断面图按剖视绘制的情形:
2当剖切平面通过由回转面组成的孔或凹坑的轴线时,这些结构按剖视图绘制;2当剖切平面通过非回转面,剖开后会出现两部分完全分离的结构时,这样的结构按剖视绘制。
举例(模型)
三、重合断面
1画法:轮廓线用细实线绘制,与轮廓线相区别;当视图中的轮廓线与重合剖面的轮廓线重合时,按视图中的轮廓线画。
2标注:
2对称时,省略标注。
2不对称时,标注剖切符号与箭头。
举例(模型)
6-4局部放大图
将机件的部分结构,用大于原图形所采用的比例画出的图形,称为局部放大图。
放大图可以画成视图、剖切视图、断面图,它与被放大部分的表示方法无关。
局部放大图应尽量配置在被放大部位附近。
绘制局部放大图时,一般应用细实线圈出被
放大的部位,并在局部放大图上方注明比例大小
6-5简化画法
一、在剖视图中,对特定结构要素的简化画法
对于机件的肋,轮廓及薄壁等,如按纵向剖切,这些结构都不画剖面符号而用粗实线将
它与其相邻部分隔开;二、省略画法
三、简化投影
四、示意画法及其它简化画法
.
6-6第三角画法简介
第三角画法是将物体置于第三分角内,并使投影面处于观察者与物体之间而
.
得到正投影的方法。
特点:
把机件置于第三分角内,使投影面处于观察者和机件之间,假想投影面是透明的,从而得到机件的正投影。
展开时V面不动,H和W面按箭头方向绕相应投影轴旋转90度
六个基本视图同样存在“长对正、高平齐、宽相等”的投影规律。
采用第三角画法绘制的图样中,必须在标题栏中画出投影识别符号。
'.。
