机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。
一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。
2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。
如下图。
尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。
方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。
其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近，并直接保持投影关系。
也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。
2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。
画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画，标注为“╳向旋转”。
3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用：用于表达机件具有回转轴线的倾斜部分的外形。
（1）（2）教学过程：复习提问：剖视图的概念。
金属材料剖切符号的画法。
讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。
第六章机件常用的表达方法在生产实际中，对于结构和形状复杂的机件，仅采用前面所讲的三视图，就难于将它们的内、外部形状表达清楚。
为了完整、清晰、简便地表达各种机件的形状，国家标准《技术制图》（GB/T17462-1998）中规定了绘制工程图样的表达方法。
本章将介绍视图、剖视图、断面图和一些简化画法。
§6.1 视图视图主要用于表达机件外部结构形状，主要有基本视图、局部视图、斜视图和旋转视图等。
在视图中一般只画机件的可见轮廓，其不可见轮廓只有必要时才用虚线画出。
一、基本视图机件在基本投影面上的投影称为基本视图。
所谓基本投影面是指国家标准规定的组成正六面体的六个面。
把机件放置在该正六面体中间，然后用正投影的方法向六个基本投影面分别进行投影，就得到了该机件的六个基本视图。
除了前面已介绍的主视图、俯视图、左视图外，还有由右向左投影所得的右视图；由下向上投影所得的仰视图；由后向前投影所得的后视图。
六个基本视图必须按国家标准规定的方法进行展开，见图6.1。
展开后的六个基本视图的配置关系见图6.2。
如果在同一张图纸内按图6.2配置视图，一般不标注视图的名称。
图6.1 六个基本视图及其展开·79·图6.2 六个基本视图的配置如果根据实际的需要为了合理利用图幅而不按图6.2配置视图时，应在视图上方用大写字母标出视图名称“X”，在相应的视图附近用箭头指明获得该视图的投影方向，并标注相同的字母，如图6.3所示。
图6.3 不按基本视图配置时的视图标注二、局部视图当机件只有局部形状没有表达清楚时，不必再画出完整的基本视图，而采用局部视图。
将机件的某一部分向基本投影面投影所得的视图称为局部视图。
如图6.4中的“A”和“B”视图。
1．局部视图的画法：由于局部视图所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示，如图6.4中的“A”所示。
当所表示的局部结构形状是封闭的完整轮廓线时，则波浪线可省略不画，如图6.4中的“B”所示。

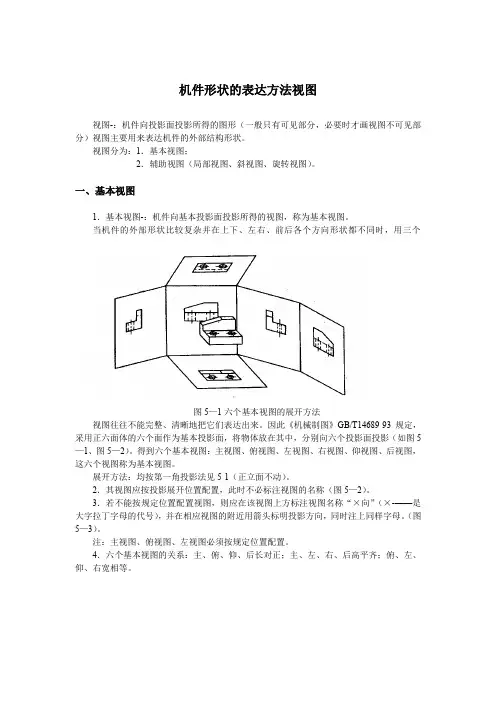

机件形状的表达方法视图视图-：机件向投影面投影所得的图形（一般只有可见部分，必要时才画视图不可见部分）视图主要用来表达机件的外部结构形状。
视图分为：1．基本视图；2．辅助视图（局部视图、斜视图、旋转视图）。
一、基本视图1．基本视图-：机件向基本投影面投影所得的视图，称为基本视图。
当机件的外部形状比较复杂并在上下、左右、前后各个方向形状都不同时，用三个图5—1六个基本视图的展开方法视图往往不能完整、清晰地把它们表达出来。
因此《机械制图》GB/T14689-93规定，采用正六面体的六个面作为基本投影面，将物体放在其中，分别向六个投影面投影（如图5—1、图5—2）。
得到六个基本视图：主视图、俯视图、左视图、右视图、仰视图、后视图，这六个视图称为基本视图。
展开方法：均按第一角投影法见5-1（正立面不动）。
2．其视图应按投影展开位置配置，此时不必标注视图的名称（图5—2）。
3．若不能按规定位置配置视图，则应在该视图上方标注视图名称“×向”（×-——是大字拉丁字母的代号），并在相应视图的附近用箭头标明投影方向，同时注上同样字母。
（图5—3）。
注：主视图、俯视图、左视图必须按规定位置配置。
4．六个基本视图的关系：主、俯、仰、后长对正；主、左、右、后高平齐；俯、左、仰、右宽相等。
图5—2六个基本视图的配置图5—3向视图5．虽然有六个基本视图，但在绘图时应根据零件的复杂程度和结构特点选用必要的几个基本视图。
一般而言，在六个基本视图中，应首先选用主视图，然后是俯视图或左视图，再视具体情况选择其它三个视图中的一个或一个以上的视图。
6．辅助视图-：-除基本视图外，局部视图、斜视图、旋转视图称为辅助视图。
下节分别介绍各辅助视图。
二、局部视图局部视图-：将机件的某一部分向基本投影外面投影的视图，称为局部视图。
局部视图是不完整的基本视图，利用它可减少基本视图的数量，补充基本视图尚未表达清楚的部分。
如图5-4中的‘A向’‘B向’。
