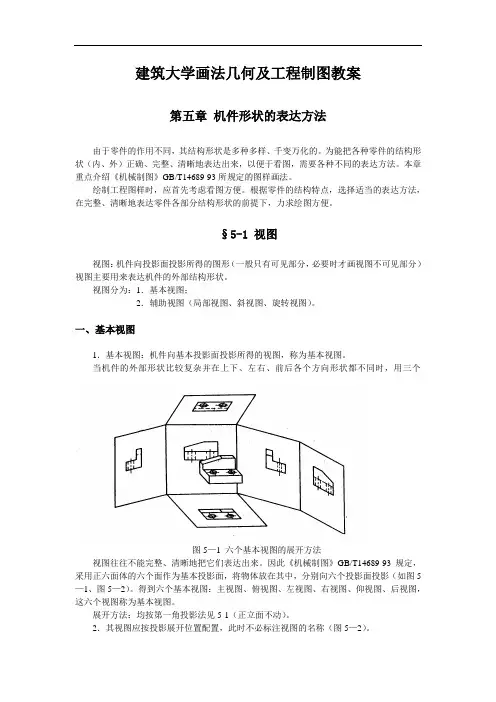

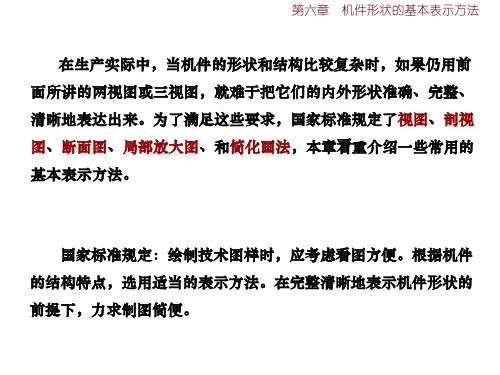

第六章机件形状的基本表示方法6-1视图一、基本视图机件向基本投影面投射所得的投影称为基本视图基本投影面：正六面体，在原三投影面上再增加三个投影面。
把机件放在正六面体中，分别向六个基本投影面投影得到六个基本视图——主、俯、左、右、后、仰视图。
按正常投影关系配置，一律不写名称。
有时为了合理利用图幅而不按正常关系配置，则需标注。
在未按正常投影关系配置的视图上方注“X向”，而在相关的视图上用带字母的箭头标明投影方向。
二、向视图向视图是可以自由配置的视图。
如下图所示。
三、局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。
%画法：画出局部，用波浪线与其它部分分开，范围大小据实际情况确定。
当局部结构完整时，波浪线不画。
配置：配置在箭头所指投影方向，且与视图符合投影关系，必要时可配置在其它位置。
标注：视图上方用大与字母标出视图名称“X向”，相应视图附近用箭头指明投影方向，并注上相同的字母。
四、斜视图(2）机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
画法：只需画出倾斜结构的形状，而用波浪线将倾斜部分与其余部分分开。
配置：配置在箭头所指方向，且符合投影关系，必要时可配置在其它位置，为了配置紧凑，允许斜视图旋转画出。
（旋转角〈90〉）标注：视图上方标“X向”，相应视图附近用箭头指明投影方向和表达部位，并标相同字母，字母均水平标写。
如斜视图旋转画出，则注“X向旋转”。
:6-2剖视一、剖视图的概念假想用一个平面在适当的地方剖开机件，将观察者和剖切平面之间的部分移走，其余部分全部向投影面投影，所得的视图称为剖视图。
（剖开后可更好地观察内部结构，不可见的孔、槽的轮廓线变成可见的了。
）二、剖视图的配置和画法1、剖视图及剖切位置的确定根据机件的结构特点确定2、剖视图的画法确定剖切平面的位置，画出剖切平面后所有可见轮廓线，凡被剖切到的实心部分，均应画出剖面符号，并用规定的方法进行标注。
3、剖面符号的画法三、-四、剖视图的种类按表达范围分：一、全剖视二、1.定义：用剖切平面完全地剖开机件所得的剖视图。
