实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的:认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ—H曲线;计算样品的H c、Ｂr、B m和（H m,Ｂｍ)等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很Array大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B为纵轴，H为横轴作图，原点表示磁化之前物质处于磁中性状态,B=H=０，当H开始增加时,B随之增加。

如右上图中a,称为起始磁化曲线.当H从H m减小时,B沿滞后于H的曲线SR减小,这就是磁滞现象。

当H=０时,B=Bｒ称为保留剩磁。

当B=0时，H=-H c，H c称为矫顽力。

当磁场沿H m→０→-Ｈｃ→－Hｍ→０→H c→H m次序变化时,相应的B沿一条闭合曲线变化(右上图）,这个曲线就是磁滞回线.若铁磁材料在交变电场中不断反复被磁图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的B 能量，称为磁滞损耗,其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线(右下图)。

图二:基本磁化曲线实验内容：１、将仪器的连线连接好,开启仪器；2、退磁后，将额定电压调至3。

0V，测量铁磁质的磁滞回线；３、将电压从0。

５V逐渐调至3．0V,依次得到Bｍ、Ｈm，从而得到铁磁质的基本磁化曲线.实验数据:磁滞回线:表一:磁滞回线数据数据处理：磁滞回线根据数据作图得：图三:实验测量所得磁滞回线从图中大致得到：Ｂm=０.６04Ｔ；Ｈm＝19４。

0A/m;B r=0.１83T；H c＝37。

3A/m。

基本磁化曲线根据数据作图得:图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量,应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多,这和电压高所带来的更大的磁滞现象有关;3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

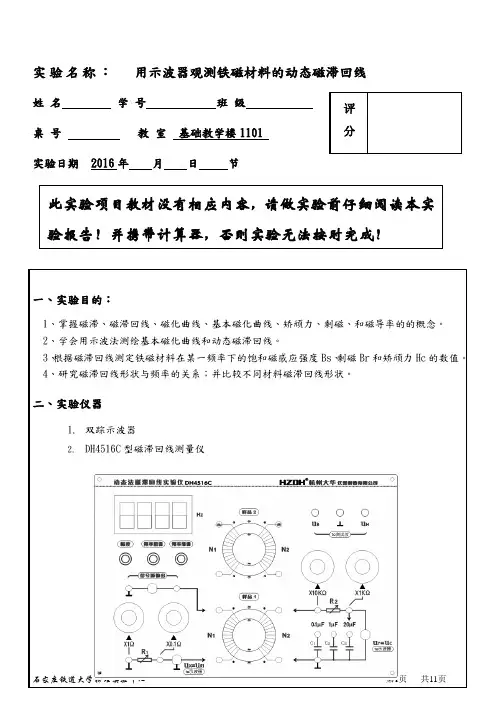

请在下图中画出样品1的磁滞回线并测量矫顽力HC、饱和磁感应强度BS和饱和磁场强度HS
1、样品1测量数值记录表（信号源频率取100Hz；R1=R2=Sx=Sy=）
表1（参数：L=0.130m，S=1.24×10-4m2，N1=100T，N2=100T C=1.0×10-6F）
序号
1
2
3
4
5
6
7
8
9
10
六、课后题
1、如果示波器上显示的磁滞回线是饱和磁滞回线，当调节X、Y电压灵敏度时，磁滞回线形状是否改变？饱和磁感应强度BS、饱和磁场强度HS、矫顽力、磁化曲线数值是否改变？
2、为什么测量基本磁化曲线时需要退磁？
③可定量显示样品的磁化过程
图4磁滞回线的测量原理图
图4是利用示波器观测铁磁材料动态磁滞回线测量装置原理图：首先将待测的铁磁物质制成一个环形样品，在样品上绕有原线圈即励磁线圈N1匝，由它提供磁化场；在样品上再绕副线圈即测量线圈N2匝，由它来跟踪测量与磁化场有一一对应关系的样品的磁感应强度；由示波器来定量显示磁化过程。
3）换样品2重复上述过程
结论：
1、（样品1）磁滞回线形状与信号频率关系：
。
2、（样品2）磁滞回线形状与信号频率关系：
。
3、样品1、样品2磁滞回线形状比较：
。
(三)测量样品1、2的矫顽力、饱和磁感应强度BS、饱和磁场强度HS和磁滞回线
(本实验装置使用交变电流，所以每个状态都是经过充分的“磁锻炼”，随时可以获得磁滞回线。只要调节示波器上X、Y轴的灵敏度,调节R1、R2的大小，使示波器显示出典型美观的磁滞回线图形，即可测量矫顽力、饱和磁感应强度BS、饱和磁场强度HS。)
如图4，设L为环形样品的平均磁路长度，若在线圈N1中通过励磁电流I1时，此电流在样品内产生磁场，磁场强度H的大小根据安培环路定律:

铁磁材料的磁滞回线和基本磁化曲线实验报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】实验题目：铁磁材料的磁滞回线和基本磁化曲线 实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至，测量铁磁质的磁滞回线；3、将电压从逐渐调至，依次得到Bm 、Hm，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：Bm=；Hm=m；Br=；Hc=m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至3.0V，测量铁磁质的磁滞回线；3、将电压从0.5V逐渐调至3.0V，依次得到B m、H m，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：B m=0.604T；H m=194.0A/m；B r=0.183T；H c=37.3A/m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

实验26 铁磁材料磁滞回线和基本磁化曲线的测量铁磁性材料分为硬磁材料和软磁材料。

软磁材料的矫顽力小于100A/m ，常用于电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。

铁磁材料的磁化过程和退磁过程中磁感应强度和磁场强度是非线性变化的，磁滞回线和基本磁化曲线是反映软磁材料磁性的重要特性曲线。

矫顽力、饱和磁感应强度、剩余磁感应强度、初始磁导率、最大磁导率、磁滞损耗等参数均可以从磁滞回线和基本磁化曲线上获得，这些参数是磁性材料研制、生产和应用的总要依据。

采用直流励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为静态磁滞回线；采用交变励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为动态磁滞回线。

本实验利用交变励磁电流产生磁场对不同性能的铁磁材料进行磁化，测绘基本磁化曲线和动态磁滞回线。

【实验目的】①了解用示波器显示和观察动态磁滞回线的原理和方法。

②掌握测绘铁磁材料动态磁滞回线和基本磁化曲线的原理和方法，加深对铁磁材料磁化规律的理解。

③学会根据磁滞回线确定矫顽力 、剩余磁感应强度 、饱和磁感应强度 、磁滞损耗等磁化参数。

【实验仪器与用具】FB310型动态磁滞回线实验仪，双踪示波器，导线。

【实验原理】1．磁性材料的磁化特性及磁滞回线研究磁性材料的磁化规律时，一般是通过测量磁化场的磁场强度H 与磁感应强度B 之间的关系来进行的。

铁磁性材料磁化时，它的磁感应强度B 要随磁场强度H 变化而变化。

但是B 与H 之间的函数关系是非常复杂的。

主要特点如下：（1）当磁性材料从未磁化状态（H =0且B =0）开始磁化时，B 随H 的增加而非线性增加由此画出的H B 曲线称为起始磁化曲线，如图3.26.1（O-a ）段曲线。

起始磁化曲线大致分为三个阶段，第一阶段曲线平缓，第二阶段曲线较陡，第三阶段曲线又趋于平缓。

最后当H 增大到一定值m H 后，B 增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。
