沪科版九年级全一册物理第十五章探究电路单元测试卷一、选择题（每题3分，共36分）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．在相同温度下，关于导体的电阻，下列说法正确的是（）A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大2．由欧姆定律公式I＝U／R变形得R＝U／I，对此下列法中正确的是 (A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.通过导体的电流与加在该导体两端的电压成正比D.当导体两端的电压为零时，导体的电阻也为零3．“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（）A.有时可在电线上晾晒衣服B.雷雨天气可以打着雨伞在开阔地上行走C.发现有人触电，应立即切断电源，然后进行急救D.手机充电器可以永久地插在插座上4．利用测电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用测电笔的几种方法，其中正确的是（）A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）5．R1、R2、R3是三个阻值不同定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A.I1>I2>I3B.I3>12>I1C.I1=I2=I3D.I2>11>I36．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻7．地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R＇是滑动变阻器，R是定值电阻.其中符合地磅工作原理的是（）8．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小9．如图在探究“电流与电阻的关系”，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小10．用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.该电路中小灯泡的作用，不代替电流表判断电流强弱B.该电路探究导体的电阻大小与导体横截面积有关C.该电路探究导体的电阻大小与导体长度有关D.该电路探究导体的电阻大小与导体材料有关11．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R，测量未知电阻RX 阻值，图中不能实现测量RX阻值的正确电路图是（）12．如图为一种测量环境湿度仪器的简化工作原理图．电源电压恒为6V，定值电阻R为15Ω，R为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）。

九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。

沪科版九年级物理第十五章探究电路单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分)1．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是() A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大2．一根1 m长的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻()A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化3．关于欧姆定律，下列说法正确的是()A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．以上说法都不对4．“伏安法”测电阻实验中，滑动变阻器不能起到的作用是()A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值5．如图所示，小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了6．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是()A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A7．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是() A．这个插座的火线和零线原来就相接触形成了开路B．插头与这个插座接触不良形成了开路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸8．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得多组数据，并根据数据绘制两个电阻的UI关系图像，图乙中能正确反映两个电阻大小关系的是()甲乙二、填空题(本大题共10个小题，每小题2分，共20分)9．有两个电阻R1＝30 Ω，R2＝50 Ω，若把它们串联在电路中，总电阻是Ω，R1和R2两端的电压之比U1∶U2＝.10．如图所示电路中，R1＝R2＝R3＝3 Ω，当两个开关都断开时，A、B两点间的电阻R AB＝Ω；当两个开关都闭合时，A、B两点间的电阻R AB＝Ω.11．刘娜用“伏安法”测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电流表的示数为A；电阻R的阻值为Ω.。

沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。

沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。

应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。

A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计10小题，每题3分，共计30分）1.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2 \ AB. 一台家用电冰箱一天消耗电能约为10 \ kW cdot hC. 一节新干电池的电压为1.5 \ VD. 中学生课桌高度约为2\ m【答案】C【解析】解： A ．家用照明灯的功率在60 W 左右，工作电流约0.3 A ，故 A错误；B．家用电冰箱一天消耗的电能约0.6 kW \cdot h左右，故 B错误；C ．一节新干电池的电压约为1.5 V ，符合实际，故 C正确；D．中学生的身高在160 cm 左右，课桌的高度大约是中学生身高的一半，在80 cm 左右，故 D错误．故选 C．2.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉．以下说法正确的是（）A. 蜜蜂带正电B. 蜜蜂带负电C. 空气不带电D. 空气带负电【答案】B【解析】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电．故选B．3.如图所示，闭合开关后，小灯泡L_1和L_2都正常发光，那么关于电表a和b的说法正确的是（）A. a是电压表，b是电流表B. a是电流表，b是电压表C. a、b都是电流表D. a、b都是电压表【答案】B【解析】解：A、如果a是电压表，b是电流表，则为灯泡L_1的简单电路，L_2不能发光．此选项错误；B、如果a是电流表，b是电压表，两只灯泡并联，a测L_2支路电流，b测电路电压，两只灯泡正常发光．此选项正确；C 、如果ab都是电流表，会造成电源短路，灯泡不能发光．此选项错误；D、如果ab都是电压表，相当于断路，则为灯泡L_1的简单电路，L_2不能发光．此选项错误．故选B．4.人类对原子结构的探究最早是从静电现象开始的。

第十五章探究电路检测题参考答案1.C解析：电阻是导体本身的一种性质，与导体的材料、长度、横截面积等有关，与电路中是否有电流无关。

2.C相等，显然通过R l的电流I1大于通过R2的电流I2，由公式R＝知，R2＞R1，B选项正确。

5. D 解析：电路中的最大电流I＝＝＝0.45A＜0.6A，因此电流表应选0～0.6A的量程。

由于电源电压为4.5V，因此电压表应选0～15V的量程，故应选D。

6. C 解析：滑动变阻器串联在电路中的作用是保护电路，通过改变电阻，从而改变被测电阻两端的电压，改变电流。

8. D 解析：若R l短路，则电流表和电压表都有示数，故A选项错误；若R2开路，则电流表无示数，电压表有示数，B选项错误；若R l开路，则电流表和电压表都没有示数，C选项错误。

9. B10. D 解析：串联电路中，R1R2；并联电路中，。

将选项中的数据代入，知D选项正确。

11. D 解析：在D选项中，电压表测量的是电阻R x的电压U x，根据串联电路电流相等，可得，则可求出R x的阻值。

12. A 解析：安全用电的原则要求有金属外壳的用电器必须接地，用电器上的三脚插头中间一脚与用电器的金属外壳相连，A选项正确；用测电笔检查电路时,手必须与测电笔笔尾的金属体接触，而不能与笔尖的金属体接触，B选项错误；通常情况下控制用电器的开关应与该用电器串联在一起，当开关断开时，用电器断开，不工作，开关闭合时，电路为通路，用电器工作，C选项错误；空气开关跳闸的原因有短路或电路的总功率过大，而不只是短路，所以D选项错误。

13. 6 1 6 解析：导体的电阻与导体中是否有电流通过无关。

15. 2.5 0.5 5 解析：由题图可知电压表的示数为2.5V，电流表的示数为0.5A。

根据欧姆定律，R＝＝5Ω。

16.10 损坏电流表解析：根据欧姆定律，，电路中电流过大，容易损坏电流表。

17.10 0.1 0.218. 3 2 解析：当S l、S2都闭合时，电阻短路，只有电压表与电源构成闭合电路，电压表的示数就是电源电压，由题意知电源电压。

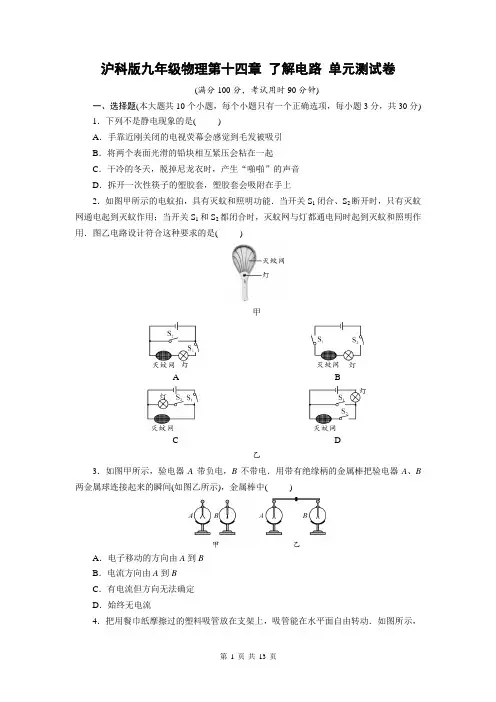

沪科版九年级物理第十四章了解电路单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．下列不是静电现象的是()A．手靠近刚关闭的电视荧幕会感觉到毛发被吸引B．将两个表面光滑的铅块相互紧压会粘在一起C．干冷的冬天，脱掉尼龙衣时，产生“啪啪”的声音D．拆开一次性筷子的塑胶套，塑胶套会吸附在手上2．如图甲所示的电蚊拍，具有灭蚊和照明功能．当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．图乙电路设计符合这种要求的是()甲A BC D乙3．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间(如图乙所示)，金属棒中()A．电子移动的方向由A到BB．电流方向由A到BC．有电流但方向无法确定D．始终无电流4．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动．如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒．下列说法正确的是()A．吸管不带电B．吸管和橡胶棒带的是异种电荷C．与吸管摩擦的餐巾纸一直不带电D．摩擦时，吸管得到电子5．有一个看不见内部导线连接情况的小盒，小盒上有两只小灯泡．闭合开关，两只小灯泡都发光；断开开关，两只小灯泡都熄灭．下列判断这两只小灯泡的连接情况正确的是()A．由于开关能同时控制这两只小灯泡的发光和熄灭，所以这两只小灯泡一定是串联的B．如果用电流表测得通过这两只小灯泡的电流相等，那么这两只小灯泡一定是串联的C．如果用电压表测得这两只小灯泡两端的电压不相等，那么这两只小灯泡一定是串联的D．如果取下一只小灯泡，另一只小灯泡仍然发光，那么这两只小灯泡一定是串联的6．如图所示电路，要使灯泡L1、L2并联，则应将()A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开7．如图所示，在电路中有两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是()A．I1≠I2B．I1＝I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光8．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表的电流数值、指针所指的示数分别是()A．0～0.6 A、0.02 A、0.43 AB．0～3 A、0.1 A、2.3 AC．0～0.6 A、0.02 A、0.46 AD．0～3 A、0.02 A、2.3 A9．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为()A．8 V 2 V B．10 V 2 VC．2 V8 V D．2 V10 V10．如图所示电路，L1的电阻比L2的大，闭合开关，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数二、填空题(本大题共12个小题，每小题4分，共48分)11．手机待机电流为40 mA，合μA；家庭照明电路电压为V.12．如图所示为某款电动汽车．给电动汽车蓄电池充电时，蓄电池相当于(选填“用电器”或“电源”)；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能.13．把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示，则金属片(选填“A”或“B”)为水果电池的正极，水果电池是将化学能转化为能．14．甲、乙、丙三个通草球(轻质)静止在如图所示的位置，已知甲球带正电，则乙球带电，丙球带负电或.15．某演示电路有多盏灯，工作人员闭合开关后，同时发光；断开开关后，同时熄灭．但其中一盏坏了，其他的灯还是亮着的，由此可以判断，这些灯之间是联的，控制灯的开关装在上．16．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3 A、0.5 A和0.8 A，可判断此电路不可能是电路，判断的依据是.17．在如图所示的电路中，开关S闭合时，电灯L1和L2是联的，断开开关S，电流表的示数(选填“变大”“变小”或“不变”)．18．如图所示，甲、乙均为电表，当开关S闭合后灯L1、L2都能发光，则甲为表，乙为表．19．如图所示，用一个带正电的橡胶棒去接触不带电的验电器的金属球时，金属球也带上正电．这是因为金属球与橡胶棒之间发生了(选填“正电荷”或“电子”)的转移，同时金属箔张开，其原因是.20．如图所示，闭合开关，电路处于(选填“通路”“开路”或“短路”)状态，要想使两盏灯泡串联接在电路中，应去掉导线.21．如图甲所示电路，闭合开关后，两电压表示数分别如图乙所示，则L2两端电压为V，电源电压为V.甲乙22．如图甲所示电路，闭合开关，电流表A1的示数为0.8 A．电流表的A2示数如图乙所示．则通过L1的电流为A，通过L2的电流为 A.三、作图、实验及探究题(本大题共3个小题，共22分)23．(6分)(1)如图甲所示，电压表的示数为V.甲(2)根据如图乙所示的实物图画出电路图(画在虚线框内)．乙(3)电冰箱是现代家庭中最常用的家用电器．它内部的电路中主要包括压缩机(其主要部件是电动机)和冷藏室内的照明灯．压缩机和照明灯能各自独立工作、互不影响．温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯．方框中已画出电源部分．在图丙所示方框中完成电冰箱内部的电路图．丙24．(9分)如图甲所示为研究并联电路电流规律的实验电路图．(1)若要测量干路电流，则电流表应串联在图甲中的(选填“A”“B”或“C”)处．(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是.(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是(写出一条).位置A B C电流I/A 0.18 0.18 0.3625．(7分)在“探究串联电路电压的特点”的实验中．(1)如图所示，连接电路时，开关应(选填“断开”或“闭合”)．实验中应选择规格(选填“相同”或“不同”)的小灯泡．(2)在测量L1两端电压时，闭合开关，发现电压表示数为零，灯L2发光，故障原因是.(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？(选填“能”或“不能”)，理由是.(4)小芳分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路两端总电压等于各部分电路两端电压之和．请问小芳得出的结论是否可靠？(选填“可靠”或“不可靠”)，理由是.U AB/V U BC/V U AC/V2.4 1.43.8沪科版九年级物理第十十四章了解电路单元测试卷教师版(满分100分，考试用时90分钟)一、选择题(本大题共10个小题，每个小题只有一个正确选项，每小题3分，共30分)1．下列不是静电现象的是(B)A．手靠近刚关闭的电视荧幕会感觉到毛发被吸引B．将两个表面光滑的铅块相互紧压会粘在一起C．干冷的冬天，脱掉尼龙衣时，产生“啪啪”的声音D．拆开一次性筷子的塑胶套，塑胶套会吸附在手上2．如图甲所示的电蚊拍，具有灭蚊和照明功能．当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．图乙电路设计符合这种要求的是(C)甲A BC D乙3．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间(如图乙所示)，金属棒中(A)A．电子移动的方向由A到BB．电流方向由A到BC．有电流但方向无法确定D．始终无电流4．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动．如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒．下列说法正确的是(D)A．吸管不带电B．吸管和橡胶棒带的是异种电荷C．与吸管摩擦的餐巾纸一直不带电D．摩擦时，吸管得到电子5．有一个看不见内部导线连接情况的小盒，小盒上有两只小灯泡．闭合开关，两只小灯泡都发光；断开开关，两只小灯泡都熄灭．下列判断这两只小灯泡的连接情况正确的是(C)A．由于开关能同时控制这两只小灯泡的发光和熄灭，所以这两只小灯泡一定是串联的B．如果用电流表测得通过这两只小灯泡的电流相等，那么这两只小灯泡一定是串联的C．如果用电压表测得这两只小灯泡两端的电压不相等，那么这两只小灯泡一定是串联的D．如果取下一只小灯泡，另一只小灯泡仍然发光，那么这两只小灯泡一定是串联的6．如图所示电路，要使灯泡L1、L2并联，则应将(A)A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开7．如图所示，在电路中有两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是(B)A．I1≠I2B．I1＝I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光8．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表的电流数值、指针所指的示数分别是(C)A．0～0.6 A、0.02 A、0.43 AB．0～3 A、0.1 A、2.3 AC．0～0.6 A、0.02 A、0.46 AD．0～3 A、0.02 A、2.3 A9．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为(A)A．8 V 2 V B．10 V 2 VC．2 V8 V D．2 V10 V10．如图所示电路，L1的电阻比L2的大，闭合开关，灯均发光，则(A)A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数二、填空题(本大题共12个小题，每小题4分，共48分)11．手机待机电流为40 mA，合__4×104__μA；家庭照明电路电压为__220__V.12．如图所示为某款电动汽车．给电动汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能__吸引轻小物体__.13．把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示，则金属片__A__(选填“A”或“B”)为水果电池的正极，水果电池是将化学能转化为__电__能．14．甲、乙、丙三个通草球(轻质)静止在如图所示的位置，已知甲球带正电，则乙球带__正__电，丙球带负电或__不带电__.15．某演示电路有多盏灯，工作人员闭合开关后，同时发光；断开开关后，同时熄灭．但其中一盏坏了，其他的灯还是亮着的，由此可以判断，这些灯之间是__并__联的，控制灯的开关装在__干路__上．16．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3 A、0.5 A和0.8 A，可判断此电路不可能是__串联__电路，判断的依据是__电路中各处电流不相等(或串联电路中各处电流都相等)__.17．在如图所示的电路中，开关S闭合时，电灯L1和L2是__并__联的，断开开关S，电流表的示数__不变__(选填“变大”“变小”或“不变”)．18．如图所示，甲、乙均为电表，当开关S闭合后灯L1、L2都能发光，则甲为__电流__表，乙为__电压__表．19．如图所示，用一个带正电的橡胶棒去接触不带电的验电器的金属球时，金属球也带上正电．这是因为金属球与橡胶棒之间发生了__电子__(选填“正电荷”或“电子”)的转移，同时金属箔张开，其原因是__同种电荷互相排斥__.20．如图所示，闭合开关，电路处于__短路__(选填“通路”“开路”或“短路”)状态，要想使两盏灯泡串联接在电路中，应去掉导线__c__.21．如图甲所示电路，闭合开关后，两电压表示数分别如图乙所示，则L2两端电压为__1.4__V，电源电压为__4__V.甲乙22．如图甲所示电路，闭合开关，电流表A1的示数为0.8 A．电流表的A2示数如图乙所示．则通过L1的电流为__0.46__A，通过L2的电流为__0.34__A.三、作图、实验及探究题(本大题共3个小题，共22分)23．(6分)(1)如图甲所示，电压表的示数为__13.5__V.甲(2)根据如图乙所示的实物图画出电路图(画在虚线框内)．乙(3)电冰箱是现代家庭中最常用的家用电器．它内部的电路中主要包括压缩机(其主要部件是电动机)和冷藏室内的照明灯．压缩机和照明灯能各自独立工作、互不影响．温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯．方框中已画出电源部分．在图丙所示方框中完成电冰箱内部的电路图．丙答案图24．(9分)如图甲所示为研究并联电路电流规律的实验电路图．(1)若要测量干路电流，则电流表应串联在图甲中的__C__(选填“A”“B”或“C”)处．(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__电流表正、负接线柱接反了__.(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是__用同一规格的灯泡(或只测量得到一组实验数据)__(写出一条).位置A B C电流I/A 0.18 0.18 0.3625．(7分)在“探究串联电路电压的特点”的实验中．(1)如图所示，连接电路时，开关应__断开__(选填“断开”或“闭合”)．实验中应选择规格__不同__(选填“相同”或“不同”)的小灯泡．(2)在测量L1两端电压时，闭合开关，发现电压表示数为零，灯L2发光，故障原因是__灯L1短路__.(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？__不能__(选填“能”或“不能”)，理由是__电压表正、负接线柱接反了__.(4)小芳分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路两端总电压等于各部分电路两端电压之和．请问小芳得出的结论是否可靠？__不可靠__(选填“可靠”或“不可靠”)，理由是__一次实验具有偶然性，应更换规格不同的灯泡进行多次实验__.。

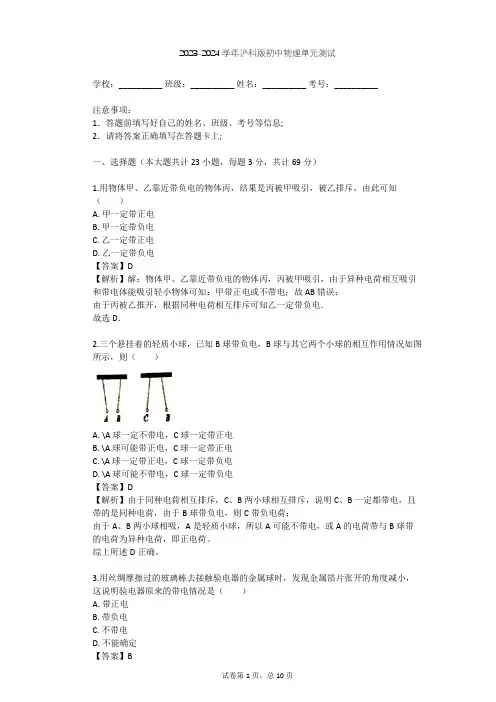

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计23小题，每题3分，共计69分）1.用物体甲、乙靠近带负电的物体丙，结果是丙被甲吸引，被乙排斥，由此可知（）A. 甲一定带正电B. 甲一定带负电C. 乙一定带正电D. 乙一定带负电【答案】D【解析】解：物体甲、乙靠近带负电的物体丙，丙被甲吸引，由于异种电荷相互吸引和带电体能吸引轻小物体可知：甲带正电或不带电；故AB错误；由于丙被乙推开，根据同种电荷相互排斥可知乙一定带负电．故选D．2.三个悬挂着的轻质小球，已知B球带负电，B球与其它两个小球的相互作用情况如图所示，则（）A. \A 球一定不带电，C球一定带正电B. \A 球可能带正电，C球一定带正电C. \A 球一定带正电，C球一定带负电D. \A 球可能不带电，C球一定带负电【答案】D【解析】由于同种电荷相互排斥，C、B两小球相互排斥，说明C、B一定都带电，且带的是同种电荷，由于B球带负电，则C带负电荷；由于A、B两小球相吸，A是轻质小球，所以A可能不带电，或A的电荷带与B球带的电荷为异种电荷，即正电荷。

综上所述D正确。

3.用丝绸摩擦过的玻璃棒去接触验电器的金属球时，发现金属箔片张开的角度减小，这说明验电器原来的带电情况是（）A. 带正电B. 带负电C. 不带电D. 不能确定【答案】B【解析】解：玻璃棒与丝绸相互摩擦，玻璃棒上的电子转移到丝绸上，使玻璃棒上的电子减少，少于玻璃棒所带的正电荷，从而使玻璃棒带正电；当用带正电的玻璃棒靠近验电器时，由于静电感应，验电器金属箔上的电子被吸引到金属球上；验电器的金属箔张开的角度减小了，说明验电器的金属箔上所带的电荷减小；所以验电器原来带的电荷与丝绸摩擦过的玻璃棒所带的电荷是不相同的，是负电荷．故选B．4.四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相互吸引，那么下列说法正确的是（）A. \A 球可能不带电B. B球一定带正电C. \C 球一定带负电D. D球可能带负电【答案】C【解析】解：A球与丝绸摩擦过的玻璃棒相互吸引，由于与丝绸摩擦过的玻璃棒带正电，且带电体具有吸引轻小物体的性质，所以A可能带负电或不带电；由于A、B相互排斥，说明A、B一定都是带电体，所以A一定是带负电，则B和A带同种电荷，即负电；故AB选项错误；C 、B相互排斥说明C带负电；C、D相互吸引，D可能带正电，也有可能不带电，故C 正确，D错误．故选C．5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

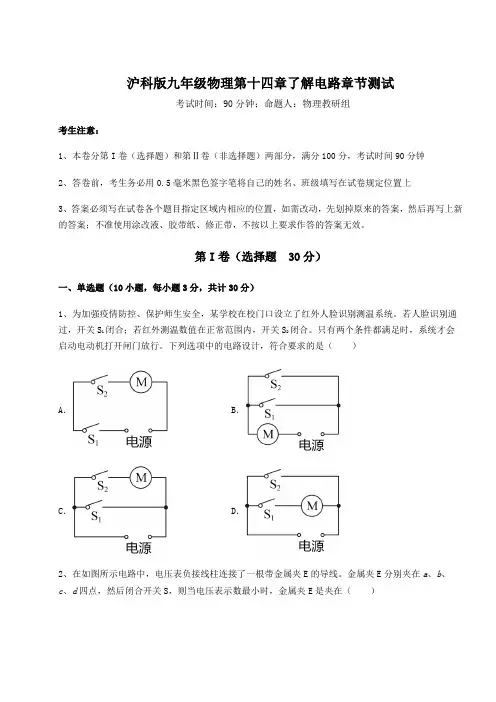

沪科版九年级物理第十四章了解电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。

若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。

只有两个条件都满足时，系统才会启动电动机打开闸门放行。

下列选项中的电路设计，符合要求的是（）A．B．C．D．2、在如图所示电路中，电压表负接线柱连接了一根带金属夹E的导线。

金属夹E分别夹在a、b、c、d四点，然后闭合开关S，则当电压表示数最小时，金属夹E是夹在（）A．a点B．b点C．c点D．d点3、关于运动和能量以下说法中错误的是（）A．灰尘飞舞属于微观运动B．原子由原子核及核外电子组成C．从远处闻到花香说明分子在运动D．行驶中的汽车具有能量4、如题图所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（）A．电流方向由B到AB．电流是由A的正电荷定向移动到B形成的C．验电器A的箔片张角不会减小D．电子移动的方向由B到A5、如图，气球与头发摩擦，头发会随着气球飘起来。

下列说法正确的是（）A．气球与头发摩擦时创造了电荷B．气球因摩擦带电而成为导体C．气球与头发摩擦后，它们带等量的异种电荷D．气球与头发摩擦后，它们带不等量的同种电荷6、下列能说明组成物质的分子都在不停的运动的是（）A．新冠病毒的传播B．扫地时灰尘飞扬C．冬日大雪纷飞D．墙里开花墙外香7、如图所示是A、B两定值电阻的U—I图像，由图像中信息可知；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为（）A．0.2A B．0.4A C．0.6A D．1A8、如图所示，电流表测量的是_____的电流（）A．灯泡L1B．灯泡L2C．干路电流D．L1、L2总电流9、如图所示为某同学连接电路的实物图，但是由于连接借误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（）A．a B．b C．c D．d10、关于热现象，下列说法正确的是（）A．固体很难被压缩，表明固体分子间存在斥力B．腌制咸鸭蛋，利用了分子在不停地做有规则运动C．小米与大豆放在一起总体积变小，说明分子间有间隔D．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、在下图所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0。

庙塘中学九年级物理第十四章《了解电路》单元试题学校: ________________ 班级： _____________ 姓名： _______________ 得分： ________________ 一、单一选择题（每小题3分，共计42分） 1用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于： （ ）A •毛皮束缚电子的能力比较强B .橡胶棒的正电荷转移到毛皮上C .摩擦过程中创造了负电荷D .橡胶棒上有多余的电子2•三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是：3•在如图所示的各电路中，开关S 闭合后，小灯泡L i 、L 2都能发光的图是：（）A. 与绸子摩擦过的玻璃棒带正电B. 金属导体中自由电子定向移动的方向就是电流方向C.电流总是从电源的正极流向负极D.接有电源的电路中一定有电流流过5.如图所示，开关 S 闭合时，可能发生的现象是: A . L i 发光、L 2不发光 B. L i 被烧坏 C. L 2被烧坏 D .电池被烧坏6 .如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是： （）A .闭合开关S 后，两灯同时亮一定是串联（ ）A .三球都带电B .有两球带同种电荷，第三球不带电C .只有一球带电D .有两球带异种电荷，第三球不带电 4.下列各种说法中，正确的是: ( )B .闭合开关S后，两灯同时亮一定是并联C .闭合开关S 后，只有一灯亮一定是串联D •闭合开关S 后，只有一灯亮一定是并联 7.下列说法中正确的是 ：A •电路中可以只有电流而没有电压B •电源是产生电压的必要装置C .导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过D .电路中只要有电压，就会有电流&关于电流表和电压表的使用，下列说法错误的是： A •使用前都应检查指针是否指零 B .若有两个量程，一般都先用大量程："试触”C .两表都不能将两接线柱直接接到电源的两极上D •接入电路时，都应使电流从正接线柱流入，从负接线柱流出9.如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验 电器，则下列有关判断正确的是:A .电流方向为甲T 乙，甲箔片张角减小，乙箔片张角增大B .电流方向为乙T 甲，甲箔片张角减小，乙箔片张角增大C .电流方向为乙T 甲，甲、乙张角不变D .因为只有甲箔片上带负电，所以铜棒中无电流,甲、乙箔片张角都不变10•教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制。
