制冷原理与压焓图图文详解
- 格式:docx
- 大小:651.42 KB
- 文档页数:18
⼗分钟掌握:制冷系统与压焓图(附视频讲解)本次福利:1纯物质的特性纯物质的特性可以绘制成图表。
1、压⼒ – 温度图(P - T 图)2、温度 – 熵图(T - S 图)3、温度 – 焓图(T - h 图)4、压⼒ – 焓图(P - h 图)注意:压⼒ – 焓图经常⽤于制冷和空调系统。
现在举例如下:1、温度 – 焓图(T-h 图)⽔的温度 – 焓图⽔的温度 – 焓图(不同压⼒)2、压⼒ – 温度图(CO2 相态图)CO2 的压⼒ – 温度图3、压⼒ – 焓图(P-h 图)4、压⼒ – 焓图(P-h 图)1、压⼒-焓图是纯物质的特性图。
2、图中包含物质的⼀些更为重要的特性,例如温度、压⼒、⽐容、密度、⽐热、焓或熵。
5、P-h 图和 Log(P)-h 图2压⼒ – 焓图(Log(P)-h 图)压焓图(lgp-h图)指压⼒与焓值的曲线图,,压焓图以绝对压⼒为纵坐标(为了缩⼩图的尺⼨,提⾼低压区域的精度,通常纵坐标取对数坐标),以焓值为横坐标。
压焓图是分析蒸⽓压缩式制冷循环的重要⼯具,常⽤于制冷循环设计、计算和分析。
1、压焓图概述1)、图中有三个区域,分别表⽰液体-混合物- 蒸⽓2)、这些区域⽤蓝⾊的半圆形曲线隔开,这条曲线叫做饱和曲线。
在半圆形区域内,制冷剂达到热平衡,以蒸⽓和液体的混合物形式存在。
3)、混合物中的蒸⽓含量从 0%(饱和半圆的左侧)变为 100%(半圆的右侧)。
4)、在饱和曲线的左外侧,制冷剂仅以液体形式存在。
在饱和曲线的右外侧,制冷剂仅以蒸⽓形式存在。
2、压焓图与制冷循环现在我们⽤ Log(P)-h 图来表现⼀个制冷循环。
3、详细理解压焓图我们来看看如何阅读真正的制冷剂——R134a 的压焓图1)、等温线的绘制2)、等容线的绘制3)、等熵线的绘制4)、等湿线的绘制5)完整的压焓图在压焓图上,我们可以把它分为:⼀点、⼆线、三区、五态、六线。
⼀点:指临界点,临界点为两根粗实线的交点。
在该点,制冷剂的液态和⽓态差别消失。
第四讲压焓图压力:垂直于物体表面的作用力,单位牛顿(N)。
压强:单位面积所受到的作用力,单位帕(Pa)。
焓:物体内能与压力能之和。
单位焦(J)。
等压过程中,系统从外界所吸收的热量等于系统焓值的增加。
比焓:1kg某物质的焓值。
单位kj/kg。
在压焓图上,X轴所表示的单位为比焓。
Y轴所表示的单位为压强。
为缩小尺寸,提高低压表示的精度,故取对数。
熵:能与绝对温度的比值,表示热量转换成功的程度。
在绝热过程中系统的熵不变。
单位J/K。
系统的熵在可逆绝热过程中不变,在不可逆绝热过程中单调增大。
这就是熵增加原理。
由于孤立系统内部的一切变化与外界无关,必然是绝热过程,所以熵增加原理也可表为:一个孤立系统的熵永远不会减少。
它表明随着孤立系统由非平衡态趋于平衡态,其熵单调增大,当系统达到平衡态时,熵达到最大值。
熵的变化和最大值确定了孤立系统过程进行的方向和限度,熵增加原理就是热力学第二定律。
温度:表征物体冷热程度的物理量。
标志着物体内部无规则运动的剧烈程度。
一切相互热平衡的系统,温度一定相同。
温标:表示温度数值的方法称为温标。
常用为摄氏温标与理想气体温标。
等温线:在气体区,液体区,都随压力下降温度直线下降,只有在饱和区内,与等压线重合,平行于X轴。
为此,通过压力与库温比较,可以知道蒸发温度是否正常(要加减系数),以判断故障。
干度:气液共存区域中,气态含量所占百分比称为干度。
当制冷剂在有限密闭空间内气液共存时,称为饱和状态。
饱和状态下的液体和蒸汽称为饱和液体与饱和蒸汽。
相态:物质所呈现的状态。
物质的三种形态又称为三种物相。
物态变化,简称相变。
三相点:物质三种物相同时存在,并达到平衡时的温度压力点。
每种物质,只有唯一的一个点。
水的三相点为0℃,610.5帕(绝对压力)。
是温标的校正点。
临界点:物质相态变化所达到的温度,压力状态点。
比容:单位质量的物质所占有的容积称为比容,用符号"V"表示。
其数值是密度的倒数。
制冷原理与压焓图图文详解发布时间:2018-04-16 11:33℉与℃的换算F=9/5C+32,C=5/9(F-32)式中 F-华氏温度,C-摄氏温度。
显热:显热即指引起物质温度变化的热量;如果加热某种物质,使其温度升高,则加入的热量称为显热;同样地,如果冷却某种物质,使其温度降低,则释放的热量也称为显热;显热可以通过温度的变化测量出来。
潜热:使物质状态发生改变,而不改变温度的热量称为潜热。
这种物质“状态的改变”可以是固态和液态之间的转变,也可以是液态和气态之间的转变。
制冷是释放热量的过程。
制冷机组的重要组成部分有哪些:1)压缩机2)冷凝器3)膨胀阀4)蒸发器5)制冷剂压缩机有两大重要作用:1)使制冷剂在系统中循环;2)将低压的制冷剂蒸气压缩至较高的冷凝压力,以便于凝结成液体。
冷凝器提供了换热表面和贮存空间用于:1)将潜热和显热从高压制冷剂传递给冷却水;2)贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。
膨胀阀的作用?膨胀阀是截流元件的一种。
来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。
蒸发器中提供换热表面,使低压制冷剂液体蒸发成制冷剂蒸气。
在液态向气态的转变过程中吸收潜热。
这些潜热来自被冷却的载冷剂(冷冻水)。
制冷剂是一种物质,它可以在一定的温度下蒸发,从液态转变成气态,同时吸收热量达到制冷目的。
通常要得到70 ~150 ℉冷冻水的话,蒸发温度通常在40 ~80 ℉。
该蒸发过程的压力一定要合理。
制冷剂必须根据实际的温度需要来选择。
饱和蒸气:蒸气和液体之间存在着相互的联系。
饱和点:指某种物质在指定压力下的沸腾温度。
饱和:某种物质在其饱和温度和压力下,处于饱和的气/液混合状态。
过热:指某种气态物质,其温度高于其饱和温度,高出饱和温度的值即是过热度。
过冷:指某种液体温度低于其饱和温度,低于饱和温度的值即是过冷度。
制冷循环示意图蒸气压缩高温、高压的制冷剂蒸气排入冷凝器。
当高温气体与冷的管壁接触时,它首先释放显热(过热)成为饱和气体。

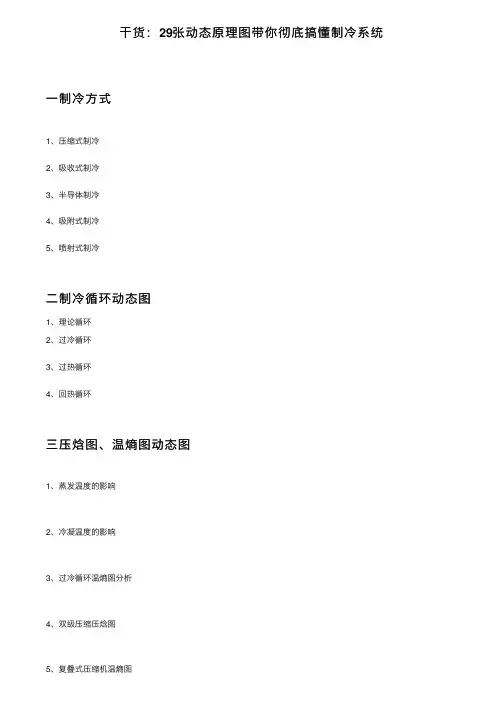

⼲货:29张动态原理图带你彻底搞懂制冷系统⼀制冷⽅式
1、压缩式制冷
2、吸收式制冷
3、半导体制冷
4、吸附式制冷
5、喷射式制冷
⼆制冷循环动态图
1、理论循环
2、过冷循环
3、过热循环
4、回热循环
三压焓图、温熵图动态图
1、蒸发温度的影响
2、冷凝温度的影响
3、过冷循环温熵图分析
4、双级压缩压焓图
5、复叠式压缩机温熵图
四双级压缩
1、⼀级节流、中间完全冷却的双级压缩制冷循环
2、⼀级节流、中间不完全冷却的双级压缩制冷循环
3、两级节流、中间完全冷却的双级压缩制冷循环
4、两级节流、中间不完全冷却的双级压缩制冷循环
5、两级节流、具有中温蒸发器的中间完全冷却的双级压缩制冷循环
6、由2个单级系统组成的复叠式制冷机
7、由3个单级系统组成的复叠式制冷机
五空调系统
1、冷⽔机
2、风冷系统
3、热泵型分体壁挂机⼯作原理图
4、地(⽔)源热泵系统
5、户式新风
6、⼀拖多空调
7、太阳能系统
8、双效溴化锂吸收式制冷系统
(来源暖通空调)。
