如何使用函数信号发生器

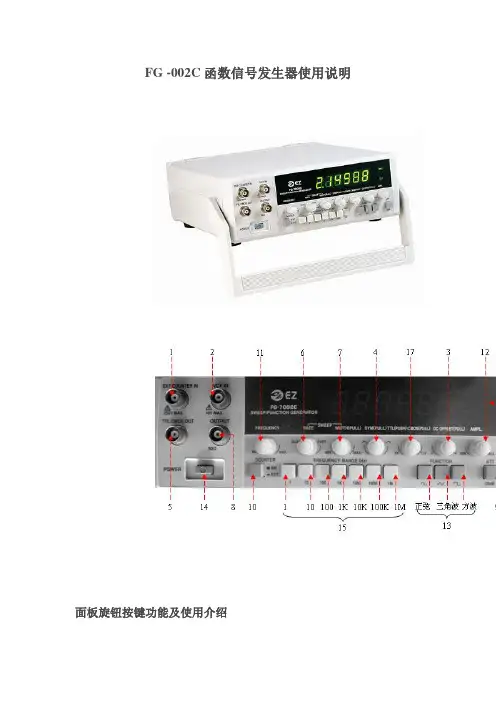

FG -002C函数信号发生器使用说明面板旋钮按键功能及使用介绍1．EXT COUNTER IN——外测频信号输入端当外测频信号由此输入时，COUNTER按钮应处于按下状态，此时频率显示窗口显示外部输入信号的频率。

2．VCF IN——外测频控制信号输入端⑴．输入电压范围：0~10V（DC+AC峰值）⑵．频率变化范围：≥100∶13．DC OFFSET（Pull）——输出函数信号直流电平补偿调节旋钮当此旋钮被拉出时，调节范围为-5V~+5V（50Ω负载），调节旋钮未被拉出时，为0电平补偿。

4．SYM（Pull）——输出波形对称性调节旋钮此旋钮被拉出时，调节此旋钮可改变输出信号的对称性，对称性变化范围在10∶1到1∶10。

此旋钮未被拉出时，输出对称信号。

5．TTL/CMOS OUT——TTL/CMOS电平输出端6．RATE——扫描速度调节旋钮扫描速度（RATE旋钮）在20ms~2s（50hz to 0.5Hz）之间可调。

7．SWEEP WIDTH（Pull）——扫描宽度调节旋钮此旋钮被拉出时，调节此旋钮可以改变扫描宽度。

扫描宽度从1∶1到100∶1之间可调。

8．OUT PUT——函数信号输出端空载时，输出电压为20Vp-p,当负载为50Ω时，输出电压为10Vp-p。

9．ATT（Attenuator）——函数信号输出幅度衰减按钮按下此按钮，输出信号幅度被衰减20dB（衰减10倍）。

10．COUNTER——扫描/计数按钮（频率计数器功能）当COUNTER被按下时为频率计数功能，此时被测信号从EXT COUNTER IN 端输入⑴．6位数码管显示，显示频率范围在0.2Hz~50MHz⑵．精度：时基误差为±1个字⑶．输入灵敏度：KHz范围内为100mV；MHz范围时为300mV⑷．最大输入电压：150Vrms at 1KHz11．FREQUENCY——输出函数信号频率调节旋钮12．AMPL——输出函数信号幅度调节旋钮13．FUNCTION——输出函数信号波形选择按钮14．Power电源开关15．FREQUENCY RANGE（Hz）——频率范围选择按钮16.显示屏17. TTL/COMS电平调节旋钮当TTL/CMOS（Pull）旋钮未被拉出时，输出TTL电平，且上升/下降沿时间小于25ns。

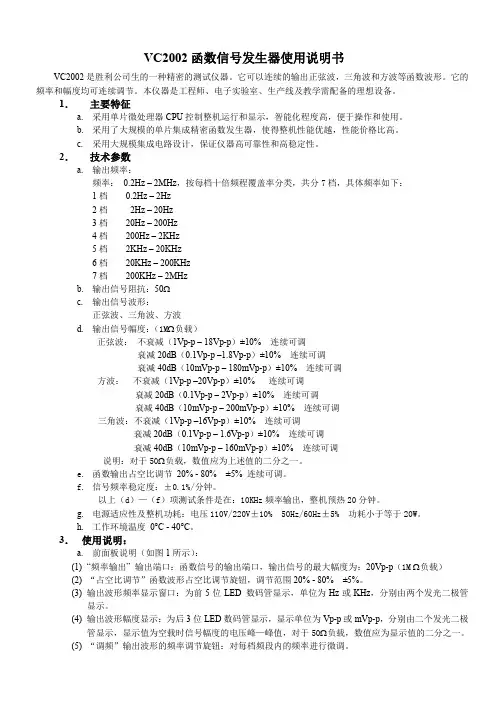

VC2002函数信号发生器使用说明书VC2002是胜利公司生的一种精密的测试仪器。

它可以连续的输出正弦波，三角波和方波等函数波形。

它的频率和幅度均可连续调节。

本仪器是工程师、电子实验室、生产线及教学需配备的理想设备。

1．主要特征a.采用单片微处理器CPU控制整机运行和显示，智能化程度高，便于操作和使用。

b.采用了大规模的单片集成精密函数发生器，使得整机性能优越，性能价格比高。

c.采用大规模集成电路设计，保证仪器高可靠性和高稳定性。

2．技术参数a.输出频率：频率：0.2Hz – 2MHz，按每档十倍频程覆盖率分类，共分7档，具体频率如下：1档0.2Hz – 2Hz2档2Hz – 20Hz3档20Hz – 200Hz4档200Hz – 2KHz5档2KHz – 20KHz6档20KHz – 200KHz7档200KHz – 2MHzb.输出信号阻抗：50Ωc.输出信号波形：正弦波、三角波、方波d.输出信号幅度：（1MΩ负载）正弦波：不衰减（1Vp-p – 18Vp-p）±10% 连续可调衰减20dB（0.1Vp-p –1.8Vp-p）±10% 连续可调衰减40dB（10mVp-p – 180mVp-p）±10% 连续可调方波：不衰减（1Vp-p –20Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 2Vp-p）±10% 连续可调衰减40dB（10mVp-p – 200mVp-p）±10% 连续可调三角波：不衰减（1Vp-p –16Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 1.6Vp-p）±10% 连续可调衰减40dB（10mVp-p – 160mVp-p）±10% 连续可调说明：对于50Ω负载，数值应为上述值的二分之一。

e.函数输出占空比调节20% - 80% ±5% 连续可调。

函数信号发生器的使用方法 各种函数信号发生器面板
函数信号发生器结构及功能熟悉
幅度值显示窗口 频率显示窗口（p-p, rms）
频段选择按钮和微调旋钮
衰减选择按钮 函数信号输出幅度调节旋钮
波形选择按钮
函数信号输出端
方式选择按钮
频率
波形选择
输 出 衰 减
开关
频粗
频细
外频 输入
压生器和示波器连接起来
部分函数信号发生器面板
AS1634 函数信号发生器 DF1631 函数信号发生器 DF1636A 函数信号发生器 DF1643B 函数信号发生器 DF1652 函数信号发生器 SG1631C 函数信号发生器 YB1632 函数信号发生器
DF1652函数信号发生器

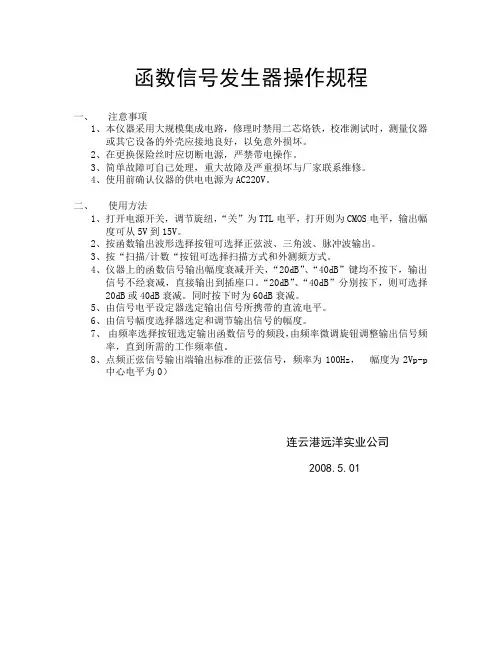

函数信号发生器操作规程
一、注意事项
1、本仪器采用大规模集成电路，修理时禁用二芯烙铁，校准测试时，测量仪器
或其它设备的外壳应接地良好，以免意外损坏。

2、在更换保险丝时应切断电源，严禁带电操作。

3、简单故障可自己处理，重大故障及严重损坏与厂家联系维修。

4、使用前确认仪器的供电电源为AC220V。

二、使用方法
1、打开电源开关，调节旋纽，“关”为TTL电平，打开则为CMOS电平，输出幅
度可从5V到15V。

2、按函数输出波形选择按钮可选择正弦波、三角波、脉冲波输出。

3、按“扫描/计数“按钮可选择扫描方式和外测频方式。

4、仪器上的函数信号输出幅度衰减开关，“20dB”、“40dB”键均不按下，输出
信号不经衰减，直接输出到插座口。

“20dB”、“40dB”分别按下，则可选择20dB或40dB衰减。

同时按下时为60dB衰减。

5、由信号电平设定器选定输出信号所携带的直流电平。

6、由信号幅度选择器选定和调节输出信号的幅度。

7、由频率选择按钮选定输出函数信号的频段，由频率微调旋钮调整输出信号频
率，直到所需的工作频率值。

8、点频正弦信号输出端输出标准的正弦信号，频率为100Hz，幅度为2Vp-p
中心电平为0）
连云港远洋实业公司
2008.5.01。
