空气源热泵热水系统施工方案

1

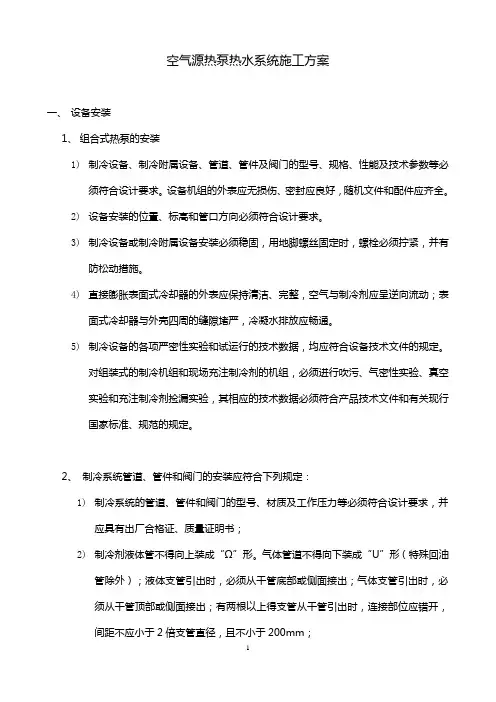

空气源热泵热水系统施工方案

一、 设备安装

1、 组合式热泵的安装

1) 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全.

2) 设备安装的位置、标高和管口方向必须符合设计要求。

3) 制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时,螺栓必须拧紧，并有防松动措施。

4) 直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通.

5) 制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验,其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。

2、 制冷系统管道、管件和阀门的安装应符合下列规定：

1) 制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求,并应具有出厂合格证、质量证明书；

2) 制冷剂液体管不得向上装成“Ω"形。气体管道不得向下装成“U"形（特殊回油管除外）;液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开,间距不应小于2倍支管直径，且不小于200mm； 2

3) 制冷剂阀门安装前应进行强度和严密性试验。

4) 水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方;

5) 自控阀门安装的位置应符合设计要求。电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好,绑扎紧密；

6) 安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带,排液管应装在泻水管上。

7) 制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气,以浅色布检查5min,无污物为合格。系统吹扫干净后，应将系统中阀门的阀芯拆下清洗干净。

余姚市某宾馆空气源热泵热水工程

工程方案

方案编号： 项目负责人：

联系电话： 手机：

二O一一 年 十 月 二十九 日 余姚某宾馆空气源热泵热水工程

2 一 、空气源热泵热水器工作原理

传统的热水器（电热水器，燃油、燃气热水器）具有能耗大、费用高、污染严重等缺点；太阳能热水器的运行又受到特殊气象条件的制约；而热泵热水器以空气、水、太阳能等为低温热源，以电能为动力从低温侧吸取热量来加热水，热水通过循环系统直接送入用户作为热水供应。它利用设备内的冷媒从自然环境空气中采集热能并通过热交换器使冷水升温，同时排放冷气。 其工作原理如图1所示：

图1 热泵热水器工作原理

余姚某宾馆空气源热泵热水工程

3 二 、产品特点

本公司空气源热泵热水器的核心部件：压缩机，全部选用copeland谷轮公司生产的高效涡旋压缩机，适用于热泵热水器上使用。空气源热泵热水器的关键配件，均选用ALCO商业制冷及空调系统配件。热泵热水器与传统热设备相比，有以下显著特点 ：

2.1 高效节能

空气源热泵热水器能效比 COP 值在 5~6 之间（标准工况下），即使在冬季超低温情况下也达到1.8（-7℃），全年综合能效比 COP 值在 5~5.5 间。高于市面上一般的热泵热水器。

2.2 使用安全

加热方式完全不同于普通电加热，从根本上杜绝了普通电加热漏电、干烧等安全隐患；电路只有控制线路而无强电线路连接，实现了完全水电分离。

2.3 健康环保

无任何有害气体排放；无温室气体排放；无致酸雨气体排放；无废热污染。

空气源热泵施工方案

1. 引言

空气源热泵是一种能够利用空气中的热能进行供暖和热水的设备，具有环保、高效、节能等优点。本文档旨在提供一份详细的空气源热泵施工方案，以帮助施工人员完成施工任务。

2. 施工准备

2.1 环境评估

在进行空气源热泵施工前，必须先进行环境评估，包括空气质量、空气温度、周围环境等因素的评估。评估的目的是确定是否适合安装空气源热泵，并为后续施工提供参考。

2.2 设备选型

根据环境评估的结果，选择适合的空气源热泵设备。设备选型时需要考虑供暖面积、热水需求量、耗能指标等因素，并选择满足需求的设备型号。

2.3 材料准备

根据设备选型结果，准备所需的施工材料，包括空气源热泵设备、管道、接头、绝缘材料等。确保材料的质量和数量符合施工要求。

3. 施工步骤

3.1 安装空气源热泵室外机

首先，在合适的位置搭建支架，以便安装空气源热泵室外机。然后，根据设备安装图纸，将室外机固定在支架上，并连接电源线和通讯线。 3.2 安装空气源热泵室内机

根据室内机的选址，预留合适的空间，并确认通风口和排水口位置。然后，根据室内机安装图纸，将室内机安装在预留空间内，并连接室内机与室外机的管道。

3.3 安装管道系统

根据施工图纸，铺设管道系统，将室内机与室外机相连接。确保管道的安装位置合理，避免弯曲和压迫现象，并严密连接管道与接头，以防漏水和热能损失。

3.4 安装控制系统

根据设备的控制要求，安装相应的控制系统。通常包括温控器、循环泵、阀门等设备。确保控制系统与空气源热泵设备之间的连接准确无误。

3.5 绝缘处理

对于管道和设备的接头处，进行绝缘处理以减少能量损失。使用合适的绝缘材料，将接头包覆严密，确保热能不会散失。

3.6 系统调试

施工完成后，对整个空气源热泵系统进行调试。包括检查管道是否漏水、控制系统是否正常运行等，确保系统的安全和稳定。

3.7 完善施工记录

在施工过程中，记录每个步骤的具体操作和设备连接情况，以备后续维护和维修使用。同时，对施工中的问题和解决方案进行记录，为日后施工提供经验参考。 4. 施工安全与质量控制

1

空气源热泵热水系统施工方案

一、 设备安装

1、 组合式热泵的安装

1) 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。

2) 设备安装的位置、标高和管口方向必须符合设计要求。

3) 制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。

4) 直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。

5) 制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。

2、 制冷系统管道、管件和阀门的安装应符合下列规定：

1) 制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质量证明书；

2) 制冷剂液体管不得向上装成“Ω”形。气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm； 2

3) 制冷剂阀门安装前应进行强度和严密性试验。

4) 水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方；

5) 自控阀门安装的位置应符合设计要求。电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密；

6) 安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。

7) 制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。系统吹扫干净后，应将系统中阀门的阀芯拆下清洗干净。
