29二端口网络方程参数及等效电路
一、二端口网络方程
二端口网络的方程如下：
V1=Z11I1+Z12I2
V2=Z21I1+Z22I2
其中V1和V2代表两端口的电压，I1和I2代表两端口的电流，Z11、Z12、Z21和Z22代表四个参数，每个参数对应一条电阻等效的连续线。
二、网络方程参数
网络方程的参数：
（1）Z11：端口1的电阻或电抗，它代表端口1电流I1通过端口1
电阻时，端口1的电压。
（2）Z12：端口1和端口2的电阻或电抗，它代表端口1电流I1通
过端口1和端口2电阻时，端口2的电压。
（3）Z21：端口2的电阻或电抗，它代表端口2电流I2通过端口2
电阻时，端口1的电压。
（4）Z22：端口2和端口1的电阻或电抗，它代表端口2电流I2通
过端口2和端口1电阻时，端口2的电压。
三、网络方程等效电路
二端口网络方程可以用下图所示的等效电路来表达：
等效电路中的电压源的电压值与实际网络中可以使用的电压值相同，即V1和V2分别代表端口1和端口2的电压。
同时，Z11、Z12、Z21和
Z22分别代表端口1、端口1和端口2、端口2之间的电阻或电抗。
四、总结
二端口网络方程的形式为：V1=Z11I1+Z12I2；V2=Z21I1+Z22I2，其中V1和V2代表两端口的电压，I1和I2代表两端口的电流。
第12章 二端口网络通过引出一对端钮与外电路连接的网络常称为二端网络，通常分为两类即无源二端网络和有源二端网络。
二端网络中电流从一个端钮流入，从另一个端钮流出，这样一对端钮形成了网络的一个端口，故二端网络也称为一端口网络。
如图'i i =。
在正弦稳态电路中，....U Z II Y U ==可见端口的两个物理量仅需一个参数去联系。
§12－1 二端口网络如图所示的四端网络，如果满足11'I I =，22'I I =，则称该网络为二端口网络。
其中11′ 端口称为输入端口，22′ 端口称为输出端口。
在输入端口处加上激励，在输出端口处产生响应。
对于线性无源的二端口网络，端口共有四个物理量, 要研究端口的电压和电流之间的关系，任选其中两个为自变量，则另外两个就为因变量。
11111222211222()()()()()()f t W x t W x t f t W x t W x t =+=+可见两个端口上的四个物理量需四个参数去联系。
根据不同的组合方式，就有六种不同的二端口参数方程，这里只介绍常用的四种参数。
可逆二端口网络：满足互易定理的二端口网络。
对称二端口网络：如果将二端口网络的输入端口(端口11′)与输出端口(端口22′)对调后，其各端口电流、电压关系均不改变，这种二端口网络称为对称二端口网络，这种网络从联接结构看也是对称的。
+_ u+ _ .2U+ _ .1U 1§12－2 二端口网络方程和参数注意：讨论二端网络的网络方程式，其端口上电压、电流的参考方向必须向内关联。

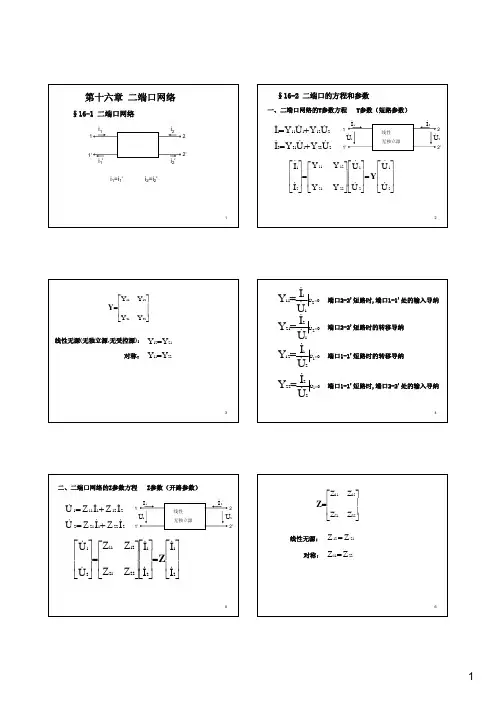

一、Y 参数方程和短路导纳矩阵取..12,U U 作自变量，..12,I I 作因变量...1111222...2211222I Y U Y U I Y U Y U =+=+..111112..212222Y Y UI Y Y UI ⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦记为 =..I Y U11122122Y Y Y Y Y ⎡⎤=⎢⎥⎣⎦ 其中 .111.1.20|U I Y U == .221.1.20|U I YU ==.112.2.10|U I Y U ==.222.2.10|U I YU ==可见，Y 参数又叫短路导纳参数。
电路基础原理概述二端口网络的特性和参数电路是现代科技中必不可少的基础，其中二端口网络是其中一种常见的电路类型。
在电路中，二端口网络是由两个输入端和两个输出端组成的电路元件，它能够传输和转换电信号。
本文将概述二端口网络的特性和参数。
一、传输特性二端口网络的传输特性是指输入电压与输出电压之间的相互关系。
传输特性可以通过观察输入和输出之间的电流和电压变化来确定。
通常，二端口网络的传输特性可以表示为一个线性的数学方程组。

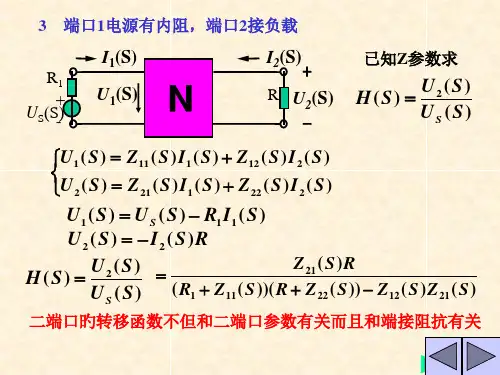

这个方程组可以用来描述二端口网络的传输函数，即输入和输出之间的关系，通常表示为Vout = H Vin。
其中，H 表示传输函数，Vin 表示输入电压，Vout 表示输出电压。
二、阻抗特性阻抗是描述二端口网络响应外部电路的能力的参数。
一个二端口网络的输入阻抗和输出阻抗是反映网络与外部电路相互连接时的特性。
输入阻抗反映了二端口网络对外部电路输入信号的响应，输出阻抗反映了二端口网络对外部电路输出信号的响应。
阻抗特性的数学表示为Zin = Vin / Iin 和 Zout = Vout / Iout，其中 Zin 表示输入阻抗，Vin 表示输入电压，Iin 表示输入电流，Zout 表示输出阻抗，Vout 表示输出电压，Iout 表示输出电流。
三、特性曲线特性曲线是描述二端口网络输入和输出关系的图形，可以通过实验或者计算得到。
在特性曲线上，通常会有一些重要的特性点，例如截止点、饱和点等。
这些特性点可以用来判断二端口网络的工作状态和性能。
特性曲线可以帮助工程师了解二端口网络的行为和特点，进而进行电路设计和优化。
四、常见参数二端口网络有一些常见的参数,例如增益、带宽、相位等。
增益是指输出电压与输入电压之间的比例关系。
带宽是指在特定增益范围内的频率范围。
相位是指输入信号和输出信号之间的相对时间差。
这些参数可以帮助我们了解二端口网络的性能和应用范围。
总结：二端口网络在电路中有广泛的应用，它的特性和参数对于电路设计和分析非常重要。
二端口网络介绍范文一、二端口网络的基本原理二端口网络的基本原理是将两个终端连接在一起，通过互联网或专用线路的传输介质进行数据的传输。
通常情况下，使用互联网进行连接的二端口网络需要通过一台中间服务器进行数据的中转，而使用专用线路进行连接的二端口网络则可以直接建立两个终端之间的连接。
二、二端口网络的优点1.减少时间和成本：通过二端口网络，用户无需花费时间和成本来长途出差，即可与远程终端进行交流和工作，大大减少了时间和成本。
2.弹性工作：二端口网络使得用户能够根据自己的时间和空间的安排灵活工作，不再受限于传统的办公场所和工作时间，能够提高工作效率和生产效能。
3.提升协作效率：在二端口网络下，用户可以通过视频会议、共享文件等功能与远程终端进行实时的信息共享和协作，大大提高了协作的效率和质量。
三、二端口网络的应用场景1.远程办公：二端口网络为企业提供了灵活的工作方式，员工可以在家办公或在出差的时候也能进行工作，实现远程办公。
2.远程教育：通过二端口网络，学生可以与教师进行在线的学习和互动，不再受制于时间和空间的限制。
4.远程技术支持：企业可以通过二端口网络将技术支持的团队与客户进行实时的远程沟通和协作，提高了客户的满意度和服务质量。
四、二端口网络的安全性对于使用互联网连接的二端口网络，安全性是一个重要的问题。
在建立二端口网络之前，需要确保数据传输的安全性，如使用加密技术来保护数据的隐私和完整性。
同时，还需要注意网络设备和终端设备的安全性，避免被黑客入侵和数据泄露。
总结：二端口网络是一种通过互联网或专用线路实现不同地理位置的两个终端之间的连接的网络。
它具有减少时间和成本、弹性工作、提升协作效率等优点，适用于远程办公、远程教育、远程医疗等场景。
在使用二端口网络时，需要注意数据的安全性，确保网络和终端设备的安全。
二端口网络基本原理总结在计算机网络中，二端口网络是指一个网络设备有两个端口，即可与两台计算机或网络设备进行连接和通信。
二端口网络是网络中最基本的组成单位之一，其原理和功能对于理解和构建网络体系至关重要。
一、二端口网络的定义和分类二端口网络是指具有两个端口的网络设备，常见的二端口网络设备包括交换机、路由器和防火墙等。
根据不同的工作方式和功能特点，二端口网络可以分为以下几种类型：1. 局域网(LAN)二端口网络: 这种网络设备通常被用于连接公司内部的计算机、服务器和其他网络设备，实现内网之间的通信和资源共享。
局域网二端口网络的重要代表是交换机。
2. 广域网(WAN)二端口网络: 这种网络设备常用于连接不同地点或跨越较大区域的网络，实现远程通信和数据传输。
广域网二端口网络的典型代表是路由器。
3. 安全隔离网络(SAN)二端口网络: 这种网络设备用于网络分段和隔离，确保不同网络之间的数据传输安全和稳定。
安全隔离网络二端口网络的主要代表是防火墙。
二、二端口网络的工作原理1. 数据交换原理: 二端口网络通过物理或逻辑链路将源设备发送的数据包转发到目标设备。
交换机通过MAC地址学习和转发数据，路由器通过IP地址和路由表实现数据的选择性转发。
2. 端口连接原理: 二端口网络使用端口连接实现设备之间的通信。
每个端口有唯一的标识符，用于在网络中识别和区分设备。
设备之间的通信通过端口之间的物理连接或逻辑连接完成。
3. 数据传输原理: 数据在二端口网络中通过各种传输介质进行传输，如以太网、光纤、无线等。
通过各种传输方式，网络设备能够将数据按照规定的协议和格式进行传输和接收。
4. 数据处理原理: 二端口网络设备会对接收到的数据进行处理，包括检验、解析和转发等。
交换机会对数据进行帧头的校验和转发决策，路由器会对数据进行IP包的转发和路由选择。
三、二端口网络的特点1. 灵活性和可扩展性: 二端口网络设备通常具有较高的灵活性和可扩展性，可以根据不同的需求和规模进行配置和扩展。
二端口网络重点：两端口的方程和参数的求解 难点：二端口的参数的求解本章与其它章节的联系：学习本章要用到前几章介绍的一般网络的分析方法。

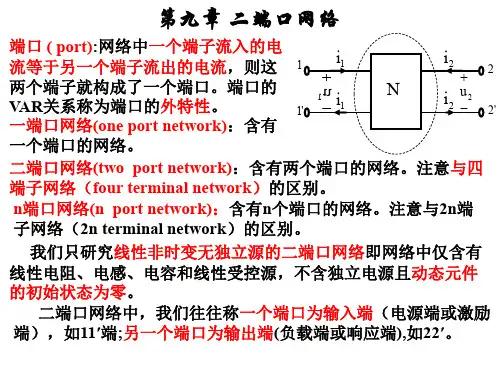

预备知识： 矩阵代数§16.1 图的矩阵表示1. 二端口网络端口由一对端钮构成，且满足端口条件：即从端口的一个端钮流入的电流必须等于从该端口的另一个端钮流出的电流。
当一个电路与外部电路通过两个端口连接时称此电路为二端口网络。
在工程实际中，研究信号及能量的传输和信号变换时，经常碰到图 16.1 所示的二端口网络。
图 16.1(a)放大器图 16.1(b) 滤波器图 16.1(c) 传输线图 16.1（d ）三极管图 16.1（e ）变压器注意：1）如果组成二端口网络的元件都是线性的，则称为线性二端口网络；依据二端口网络的二个端口是否服从互易定理，分为可逆的和不可逆的；依据二端口网络使用时二个端口互换是否不改变其外电路的工作情况，分为对称的和不对称的。
2）图16.2(a)所示的二端口网络与图(b)所示的四端网络的区别。
图 16.2（b ）四端网络图 16.2（a）二端口网络3）二端口的两个端口间若有外部连接，则会破坏原二端口的端口条件。
若在图16.2(a)所示的二端口网络的端口间连接电阻 R 如图16.3所示，则端口条件破坏，因为图 16.3即1-1'和2-2'是二端口，但3-3'和4-4'不是二端口，而是四端网络。
2. 研究二端口网络的意义1）两端口应用很广，其分析方法易推广应用于 n 端口网络；2）可以将任意复杂的图16.2（a）所示的二端口网络分割成许多子网络（两端口）进行分析，使分析简化；3）当仅研究端口的电压电流特性时，可以用二端口网络的电路模型进行研究。
3. 分析方法1）分析前提：讨论初始条件为零的无源线性二端口网络；2）…..3）分析中按正弦稳态情况考虑，应用相量法或运算法讨论。
§16.2 二端口的参数和方程用二端口概念分析电路时，仅对端口处的电压电流之间的关系感兴趣，这种关系可以通过一些参数表示，而这些参数只决定于构成二端口本身的元件及它们的连接方式，一旦确定表征二端口的参数后，根据一个端口的电压、电流变化可以找出另一个端口的电压和电流。
1.二端口的参数线性无独立源的二端口网络，在端口上有 4 个物理量，如图16.4所示。
在外电路限定的情况下，这 4 个物理量间存在着通过两端口网络来表征的约束方程，若任取其中的两个为自变量，可得到端口电压、电流的六种不同的方程表示，即可用六套参数描述二端口网络。
其对应关系为：由于每组方程有有两个独立方程式，每个方程有两个自变量，因而两端口网络的每种参数有4 个独立的参数。

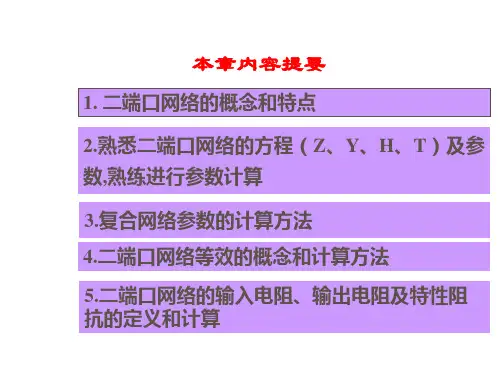

本章主要讨论其中四套参数，即 Y、Z、A、H 参数。
讨论中设端口电压、电流参考方向如图16.4 所示。
图 16.42. Y 参数和方程1） Y 参数方程将二端口网络的两个端口各施加一电压源如图 16.5 所示，则端口电流可视为两个电压源单独作用时的响应之和，即：上式称为 Y 参数方程，写成矩阵形式为：图 16.5其中称为两端口的Y参数矩阵。
矩阵中的元素称为Y参数。
显然Y参数属于导纳性质。
需要指出的是Y参数值仅由内部元件及连接关系决定。
2）Y 参数的物理意义及计算和测定在端口1上外施电压，把端口2 短路，如图16.6所示，由 Y 参数方程得：图16.6图 16.7同理，在端口 2上外施电压，把端口 1 短路，如图16.7所示，由 Y 参数方程得：由以上各式得 Y 参数的物理意义：Y11表示端口 2 短路时，端口 1 处的输入导纳或驱动点导纳；Y22表示端口 1 短路时，端口 2 处的输入导纳或驱动点导纳；Y12表示端口 1 短路时，端口 1 与端口 2 之间的转移导纳；Y21表示端口 2 短路时，端口 2 与端口 1 之间的转移导纳，因Y12和Y21表示一个端口的电流与另一个端口的电压之间的关系。
故 Y 参数也称短路导纳参数。
3）互易性两端口网络若两端口网络是互易网络，则当时，有，因此满足：即互易二端口的 Y 参数中只有三个是独立的。
4）对称二端口网络若二端口网络为对称网络，除满足外，还满足，即对称二端口的 Y参数中只有二个是独立的。
注意：对称二端口是指两个端口电气特性上对称，电路结构左右对称的一般为对称二端口，结构不对称的二端口，其电气特性可能是对称的，这样的二端口也是对称二端口。
3. Z 参数和方程1） Z 参数方程将二端口网络的两个端口各施加一电流源如图 16.8 所示，则端口电压可视为两个电流源单独作用时的响应之和，即：上式称为Y 参数方程，写成矩阵形式为：图 16.8其中称为 Z 参数矩阵。
矩阵中的元素称为 Z 参数。
显然 Z 参数具有阻抗性质。
需要指出的是 Z 参数值仅由内部元件及连接关系决定。
Z 参数方程也可由Y 参数方程解出得到，即：其中△=Y11Y22–Y12Y21。
Z 参数矩阵与 Y参数矩阵的关系为：2）Z 参数的物理意义及计算和测定在端口 1 上外施电流，把端口 2 开路，如图 16.9 所示，由 Z 参数方程得：图 16.9在端口 2 上外施电流，把端口 1 开路，如图 16.10 所示，由 Z 参数方程得：由以上各式得 Z 参数的物理意义：图 16.10Z11表示端口 2 开路时，端口 1 处的输入阻抗或驱动点阻抗；Z22表示端口 1 开路时，端口 2 处的输入阻抗或驱动点阻抗；Z12表示端口 1 开路时，端口 1 与端口 2 之间的转移阻抗；Z21表示端口 2 开路时，端口 2 与端口 1 之间的转移阻抗，因Z12和Z21表示一个端口的电压与另一个端口的电流之间的关系。
故 Z 参数也称开路阻抗参数。
3）互易性和对称性对于互易二端口网络满足:对于称二端口网络满足:因此互易二端口网络Z 参数中只有 3个是独立的，而对称二端口的Z 参数中只有二个是独立的。
注意：并非所有的二端口均有Z,Y 参数，如图16.11所示的两端口网络，端口电压和电流满足方程：即：由知该两端口的 Z 参数不存在。
图16.12所示的两端口网络，端口电压和电流满足方程：即：由知该两端口的 Y 参数不存在。
图16.13所示的理想变压器电路，端口电压和电流满足方程显然其 Z 、 Y 参数均不存在。
图 16.11 图16.12 图 16.134. T 参数和方程1）T 参数方程在许多工程实际问题中，往往希望找到一个端口的电压、电流与另一个端口的电压、电流之间的直接关系。

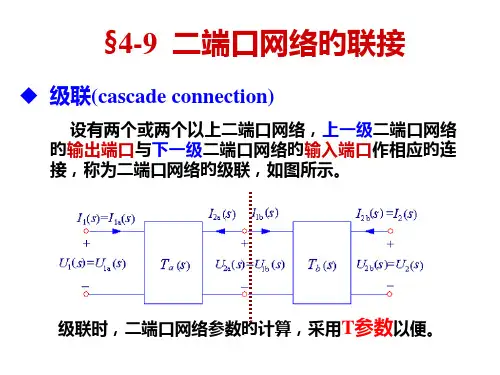

T 参数用来描绘两端口网络的输入和输出或始端和终端的关系。
定义图 16.14 的两端口输入、输出关系为：上式称为T 参数方程，写成矩阵形式为：图 16.14其中称为T 参数矩阵。
矩阵中的元素称为T 参数。
T 参数也称为传输参数或 A 参数。
T 参数的值也仅由内部元件及连接关系决定。
注意：应用 T 参数方程时要注意电流前面的负号。
2）T 参数的物理意义及计算和测定T 参数的具体含义可分别用以下各式说明：为端口2开路时端口1与端口2的电压比，称转移电压比；为端口2短路时端口1的电压与端口2的电流比，称短路转移阻抗；为端口2开路时端口1的电流与端口2的电压比，称开路转移导纳；为端口2短路时端口1的电流与端口2的电流比，称转移电流比；3）互易性和对称性由Y 参数方程可以解得：由此得 T 参数与 Y 参数的关系为：对互易二端口，因为，因此有：，即T 参数中只有 3 个是独立的，对于对称二端口，由于，因此有，即T 参数中只有二个是独立的5.H 参数和方程1) H 参数和方程定义图 16.14 的两端口输入、输出关系为：上式称为H 参数方程，写成矩阵形式为：其中称为H 参数矩阵。
矩阵中的元素称为H 参数。
H 参数也称为混合参数，H 参数的值也仅由内部元件及连接关系决定，它常用于晶体管等效电路。
2）H 参数的物理意义计算与测定称为短路输入阻抗称为开路电压转移比称为短路电流转移比开路输入端阻抗 3）互易性和对称性对于互易二端口 H 参数满足：，即H 参数中只有3个是独立的，对于对称二端口 H 参数满足：，即H 参数中只有2个是独立的例16－1：求图示两端口电路的Y 参数。
例 16-1 图解：根据Y 参数的定义得：例16－2：求图示两端口电路的Y 参数。
例 16-2 图解：应用 KCL 和 KVL 直接列方程求解，有：比较Y 参数方程：得：注意：当，即不含受控源的线性两端口网络满足互易性。
例16－3：求图示两端口电路的Y 参数。
例 16-3 图解：根据Y 参数的定义得：注意：该电路满足，，所以为互易对称两端口网络。
例16－4：求图示两端口电路的Z 参数。
例 16－4 图解：解法1，根据Z 参数的定义得：解法2，直接列方程求解， KVL 方程为：所以 Z 参数为：例16－5：求图示两端口电路的Z 参数。
例 16－5 图解：直接列方程求解，KVL 方程为：所以 Z 参数为：注意：当存在受控源时两端口网络一般不满足互易性。
例16－6：求图示两端口电路的Z 、 Y 参数。
例 16-6 图解：直接列方程求解， KVL 方程为：所以 Z 参数为：Y 参数为：例16－7：求图示理想变压器的T 参数。
例 16-7 图解：理想变压器的端口特性为：即：例16－8：求图示两端口电路的T 参数。
例 16-8 图解：根据T 参数的定义得：例16－9：求图示两端口电路的H 参数。
例 16-9 图解：直接列方程求解， KVL 方程为：KCL 方程为：比较H 参数方程：得：§16.3 二端口的等效电路一个无源二端口网络可以用一个简单的二端口等效模型来代替，要注意的是： 1）等效条件：等效模型的方程与原二端口网络的方程相同；2）根据不同的网络参数和方程可以得到结构完全不同的等效电路；3）等效目的是为了分析方便。
1. Z 参数表示的等效电路Z 参数方程为：方法1 ：直接由 Z 参数方程得到图16.15 所示的等效电路。
方法 2 ：把方程改写为：图 16.15由上述方程得图 16.16 所示的等效电路，如果网络是互易的，图中的受控电压源为零，变为 T 型等效电路等效电路。
注意等效电路中的元件与 Z 参数的关系。
图 16.162. Y 参数表示的等效电路Y 参数方程为：方法1 ：直接由Y 参数方程得到图 16.17 所示的等效电路。
方法 2 ：把方程改写为：图 16.17由上述方程得图 16.18 所示的等效电路，如果网络是互易的，图中的受控电流源为零，变为 p 型等效电路。
注意等效电路中的元件与 Y 参数的关系。
注意：图 16.181) 等效只对两个端口的电压，电流关系成立。
对端口间电压则不一定成立。
2) 一个二端口网络在满足相同网络方程的条件下，其等效电路模型不是唯一的；3) 若网络对称则等效电路也对称。
