组合式空调机组的性能参数.

组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。

接线端子应预留可供接入至少四个风阀状态的端子。

6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。

（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。

（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。

目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。

机组结构新颖，外形美观，性能可靠，高效节能。

广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。

二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。

用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。

1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。

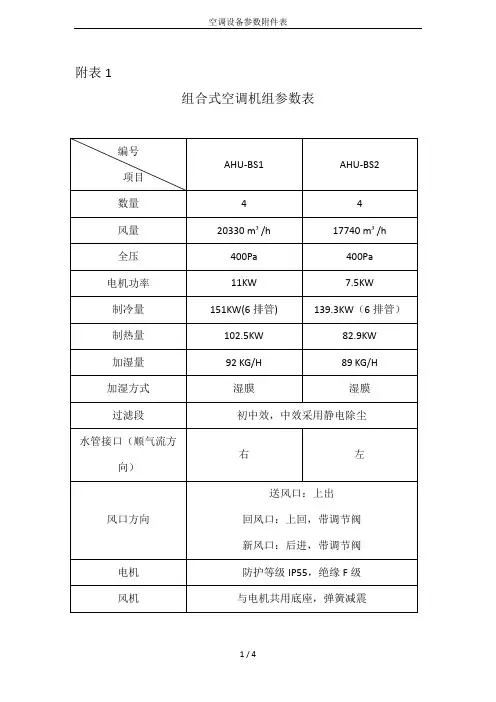

组合式空调机组参数表
新风机组参数表
注：
1、吊顶式机组，底座带延长部分以便吊顶安装；
2、初中效除尘，厂家标配；
3、一般采用单电机风机，电机防护等级IP55，绝缘等级F；
4、表冷器按标准工况计算负荷;
5、水管接口（顺气流方向）：除OAHU-BS2为右，其余型号均为左。

风机盘管参数表
1、风盘型号参数
2、风盘数量（数量仅供参考，以我方实际确认为准）：
注：水管接口方向定义，面对风盘出风口方向左手边为左机，反之为右机。

3、机组为两管制，表冷器采用三排管，内丝接口；
4、自带静压箱，静压箱采用后进风；
单元式水冷分体空调
机组参数表
注：
1、数量共计169套，以我方实际确认单为准；
2、机组采用分体式，外机位于室外窗台处；
3、内机自带循环水泵，水管接口方向以我方确认为准；。

组合式空调机组性能要求：1.箱体A、▲组合式空调机组箱体应保证密封性能良好，箱体不易变形，机内试验压力保持1000pa的正压值时，箱体漏风率≤0.05%，变形率不得超过0.6mm/m，并提供国家相关检测报告复印件加盖制造商鲜章。

B、▲要求采用内外双层金属面板的箱体，箱板厚度不低于25mm；外面板采用不低于0.5mm的彩钢板，内底板采用不低于0.5mm的彩钢板，其余内板采用不低于0.5mm的彩钢板，内外面板之间充注无氟硬质非燃性或阻燃性聚氨酯发泡材料，密度不得小于50kg/m3，并保证传热系数和热桥因子达到欧标TI和TB1标准，并提供国家相关检测报告复印件加盖制造商鲜章。

C、机组外形美观大方，空调机组外表面应无明显划伤、锈斑、和压痕，表面光洁，喷涂层均匀、色调一致、无流痕、气泡和和剥落。

喷漆的表面、金属表面和紧固件2年内不会褪色、开裂和生锈。

D、▲机组面板之间须采用螺栓螺母连接，并须详细说明其机组面板螺栓螺母连接结构图文，提供第三方相关证明文件复印件加盖制造商鲜章。

F、▲机组应在箱体适当的位置设置检修门，检修门结构为整体塑钢框架加聚氨酯壁板，并具二次泄压装置，保障开关门安全，并应保证密封性能良好，防止冷桥。

2.表冷段A、▲盘管必须采用抗菌型换热器，并提供制造商的第三方国家相关证书证明复印件并加盖制造商鲜章。

B、盘管采用优质紫铜管、亲水铝翅片，并采用12MPa-14MPa水压涨管保证翅片与铜管均匀紧密结合，要求具有良好的换热效率和较小的阻力。

应考虑防飘水措施，以机内不出现过水现象为标准。

C、翅片采用优质亲水铝箔制作，采用高效翅片形式，肋片整齐，片距均匀，无裂缝毛刺。

D、表冷器的凝水盘应采用不锈钢制作，并具有抗菌性，并提供制造商的第三方国家相关证书证明复印件并加盖制造商鲜章。

E、表冷器迎风面风速≤2.5m/s。

3.风机段A、风机采用知名品牌的为离心式优质风机，并提供效率选型报告。

B、B、风机电机安装再同一个底座上，底座下必须设有减震装置C、风机出厂前应进行过动静平衡测试。

组合式空调以蒸汽为热源的参数
组合式空调机组是空气处理的主要设备之一，自身不带冷、热源，以冷、热水或蒸汽为媒介，用以完成对空气的过滤、净化、加热、冷却、加湿、减湿、消声、新风处理等功能。

其具体参数如下：
- 风量：根据具体型号确定，从成本上考虑，一般舒适性空调迎面风速按3m/s，如商场、办公楼等；洁净类或工艺类的按照2.5m/s，如医院、电子厂房。

- 冷量：根据样本选择合适管排数，排数越大，成本增加，伴随需求的风压也会变大，可能导致电机需求也会增大，需要设计校核确定。

- 机组左右式：面对回风方向，通常情况下，水管及检修门在左侧是左式机组，反之是右式机组。

- 风口方向及是否带风阀：这两个参数必须要注意。

- 配置DDC：自动控制，配置电控箱：手动控制开关。

如果你还想了解组合式空调的其他信息，可以继续向我提问。

目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。

机组结构新颖，外形美观，性能可靠，高效节能。

广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。

二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。

用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。

1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。

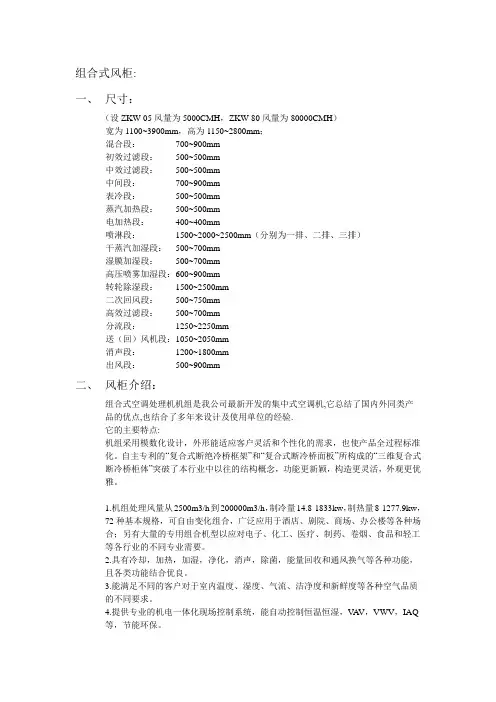

组合式风柜:一、尺寸：（设ZKW-05风量为5000CMH，ZKW-80风量为80000CMH）宽为1100~3900mm，高为1150~2800mm；混合段：700~900mm初效过滤段：500~500mm中效过滤段：500~500mm中间段：700~900mm表冷段：500~500mm蒸汽加热段：500~500mm电加热段：400~400mm喷淋段：1500~2000~2500mm（分别为一排、二排、三排）干蒸汽加湿段：500~700mm湿膜加湿段：500~700mm高压喷雾加湿段：600~900mm转轮除湿段：1500~2500mm二次回风段：500~750mm高效过滤段：500~700mm分流段：1250~2250mm送（回）风机段：1050~2050mm消声段：1200~1800mm出风段：500~900mm二、风柜介绍：组合式空调处理机机组是我公司最新开发的集中式空调机,它总结了国内外同类产品的优点,也结合了多年来设计及使用单位的经验.它的主要特点:机组采用模数化设计，外形能适应客户灵活和个性化的需求，也使产品全过程标准化。

自主专利的“复合式断绝冷桥框架”和“复合式断冷桥面板”所构成的“三维复合式断冷桥柜体”突破了本行业中以往的结构概念，功能更新颖，构造更灵活，外观更优雅。

1.机组处理风量从2500m3/h到200000m3/h，制冷量14.8-1833kw，制热量8-1277.9kw，72种基本规格，可自由变化组合，广泛应用于酒店、剧院、商场、办公楼等各种场合；另有大量的专用组合机型以应对电子、化工、医疗、制药、卷烟、食品和轻工等各行业的不同专业需要。

2.具有冷却，加热，加湿，净化，消声，除菌，能量回收和通风换气等各种功能，且各类功能结合优良。

3.能满足不同的客户对于室内温度、湿度、气流、洁净度和新鲜度等各种空气品质的不同要求。

4.提供专业的机电一体化现场控制系统，能自动控制恒温恒湿，V A V，VWV，IAQ等，节能环保。

组合式空调机组各功能段及执行标准组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

各功能段：1、新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。

在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。

本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。

同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。

作直流系统使用时，应关闭一次回风阀门。

有剧毒气体场所应单独设排风系统，不宜使用该段。

5、中间段（检修段）本段起过渡段的连接和机组内部检修照明用。

在过滤段前，表冷段、加热段、消声段前后均须设中间段.6、二次回风段连接二次回风管用的中间段，顶部可设调节阀门，配有手动、电动或气动调节机构，由用户任选，此段也可各并于送风机段中。

7、表冷段表冷器采用四、六、八排管的铜管串铝箔的结构，铝箔为双翻边波纹边形式，大弯管热交换器减少60%的焊接弯头，提高了热交换功率，先进的机械涨管形式保证了热交换器的接触性能，该热交换器分固定式和旋转式两种，用户可根据需要任选一种，热媒采用蒸汽或热水。

产品技术性能说明（组合式空气处理机组）天加组合式空气处理机组采用本公司自主研发的专利技术(发明专利号：——阴阳模板互扣迷宫式密封。

铝型材与面板通过高压聚氨酯发泡形成一个整体，铝型材带凹凸槽，安装后形成榫头连接，通过螺栓螺母的连接方式，形成了严密的迷宫式密封。

具有刚度好，漏风率低，杜绝冷桥，噪声低，节能效果好的优点。

一、刚度好天加组合式空气处理机组最大的设计风量可达28万CMH，在业内处于遥遥领先的位置。

专利技术——迷宫式结构，它将普通空调箱的框架与保温面板融为一体，通过50kg/m³的高压聚氨酯发泡形成整体，面板与面板之间以榫头结构连接，内部还有暗藏方钢内框架，使箱体在组装后的每个拼接处都形成内外两道加强（如下图所示），完全解决了市场上空调机组刚度差的问题。

榫头连接预埋钣金内部框架二、漏风率低，密封性能好，节能效果好天加专利技术——迷宫式结构使机组漏风率非常低，国家标准为2%，但是根据国家空调产品质量检测中心专家的实测数据可达%，可见其密封性能远远优于国家标准。

（1）、漏风问题的产生：传统的风柜，由于其制造工艺的局限，漏风率较大，主要原因有以下几个方面：1、采用框架结构，面板与框架之间采用间隙配合，必然需要预留一定的缝隙。

2、每一条梁（或柱）边有两个漏气缝隙，漏风的边缝较多。

3、由于面板采用“三明治”做法，即将保温材料贴在两层钢板之间，所以面板强度较差，容易变形，导致漏风。

4、大风量风柜由于采用钢框架，受到加工精度限制，框架与面板之间的缝隙较大，导致漏风（2）、漏风点框架与面板结合处。

（3）、天加降低漏风率的有效措施：A、采用专利迷宫式密封框架结构，采用螺栓螺母连接，而且漏风的途径非常困难。

如下图所示：B 、天加空调机组采用榫头连接的方式，使得风柜漏风边减少12条，进一步降低漏风率。

如下图所示：C 、正负压门的设计，在机组运行时负压门会越吸越牢，正压门会越压越紧，这样可以有效防止机组漏风。

组合式空调机组能效限定值及能源效率等级随着空调市场的不断发展，人们对于空调的能效和能源消耗的重视程度也日益提高。

因此，为了保护环境、降低能源消耗以及提高用户体验，各国都在陆续制定和完善空调机组的能效限定值和能源效率等级标准。

本文将重点讨论组合式空调机组的能效限定值和能源效率等级。

组合式空调机组是由多个模块组合而成的多用途空调系统。

该系统由室内机和室外机两部分组成，包含制冷、加湿、除湿、新风等多种功能，适用于不同场合的空调需求。

目前，我国针对组合式空调机组的能效限定值和能源效率等级标准主要依据《空气调节器能效限定值及能源效率等级》（GB/T 18830-2017）进行规范。

该标准将组合式空调机组的能效限定值和能源效率等级分为4个级别，即一级、二级、三级和四级。

其中，一级能效限定值为能源效率比（EER）达到3.80及以上，冷暖两季平均能效比（SEER/SCOP）达到4.70及以上；二级能效限定值为EER达到3.60及以上，SEER/SCOP达到4.50及以上；三级能效限定值为EER达到3.40及以上，SEER/SCOP达到4.20及以上；四级能效限定值为EER达到3.20及以上，SEER/SCOP达到3.90及以上。

在组合式空调机组的能源效率等级中，一级能源效率等级为最高级别，能达到最节能的效果；而四级能源效率等级为最低级别，耗能较多，效率较低。

因此，在购买组合式空调机组时，消费者可以根据自己的需求和预算，选择不同的能源效率等级的产品，以达到节能减排的目的。

另外，在使用组合式空调机组时，用户还可以通过适当调节温度、使用定时开关等方法，进一步降低耗能，提高能效。

总之，组合式空调机组的能效限定值和能源效率等级标准的严格规范，不仅有助于提高空调市场的竞争力，也可以有效降低能源消耗、保护环境，为用户提供更好的使用体验。

未来，我国还将继续加强对于空调产品节能减排方面的监管和规范，为环保事业和经济建设做出更大的贡献。

组合式净化空调机组参数English Answer：Combinatorial Purification Air Conditioning Unit Parameters.Purification Effect:PM2.5 removal efficiency: ≥99%。

PM10 removal efficiency: ≥95%。

Airborne bacteria removal efficiency: ≥99%。

Virus removal efficiency: ≥99.9%。

Air Volume: 500-3000 m³/h.Power Consumption: 0.5-2.5 kW.Noise Level: ≤55 dB(A)。

Filtration System:Pre-filter: Captures large particles such as dust and pollen.HEPA filter: Removes fine particles such as PM2.5 and bacteria.Activated carbon filter: Adsorbs odors and harmful gases.Purification Technology:Photocatalytic oxidation (PCO): Generates hydroxyl radicals to decompose organic pollutants.Ultraviolet (UV) sterilization: Inactivates bacteria and viruses.Negative ion generator: Releases negative ions toimprove air quality.Control System:Touch screen display.Remote control.Timer function.Filter replacement reminder.Other Features:Built-in humidification function. Self-cleaning function.Energy-saving mode.中文回答：组合式净化空调机组参数。
