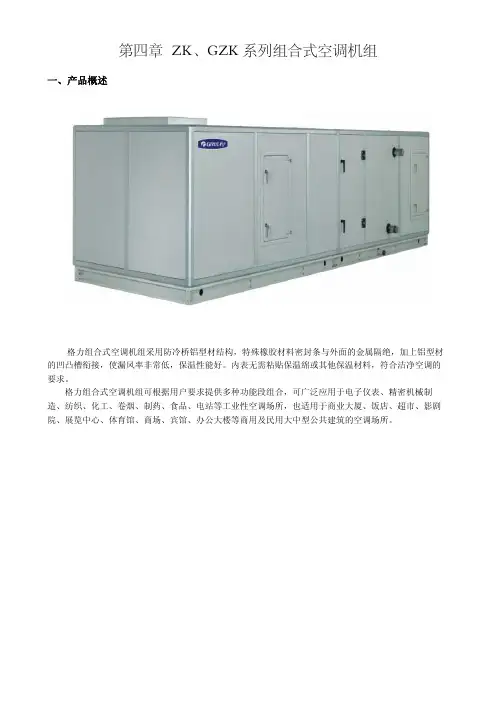

zk、gzk系列组合式空调机组设计选型手册

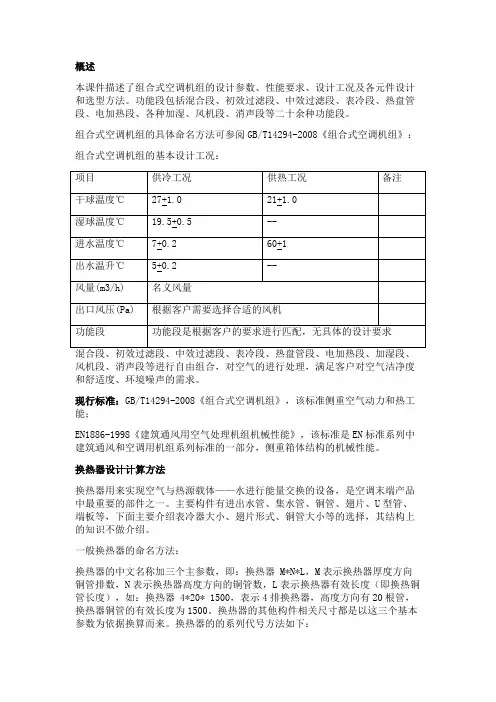

概述本课件描述了组合式空调机组的设计参数、性能要求、设计工况及各元件设计和选型方法。

功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等二十余种功能段。

组合式空调机组的具体命名方法可参阅GB/T14294-2008《组合式空调机组》：组合式空调机组的基本设计工况：风机段、消声段等进行自由组合，对空气的进行处理，满足客户对空气洁净度和舒适度、环境噪声的需求。

现行标准：GB/T14294-2008《组合式空调机组》，该标准侧重空气动力和热工能；EN1886-1998《建筑通风用空气处理机组机械性能》，该标准是EN标准系列中建筑通风和空调用机组系列标准的一部分，侧重箱体结构的机械性能。

换热器设计计算方法换热器用来实现空气与热源载体——水进行能量交换的设备，是空调末端产品中最重要的部件之一。

主要构件有进出水管、集水管、铜管、翅片、U型管、端板等，下面主要介绍表冷器大小、翅片形式、铜管大小等的选择，其结构上的知识不做介绍。

一般换热器的命名方法：换热器的中文名称加三个主参数，即：换热器 M*N*L，M表示换热器厚度方向铜管排数，N表示换热器高度方向的铜管数，L表示换热器有效长度（即换热铜管长度），如：换热器 4*20* 1500，表示4排换热器，高度方向有20根管，换热器铜管的有效长度为1500。

换热器的其他构件相关尺寸都是以这三个基本参数为依据换算而来。

换热器的的系列代号方法如下：完整的换热器的表示方法如下：ZK．HRQ3Z 换热器M×N×L （换热器系列部件图样代号及名称）ZK．HRQ3Z 换热器8×24×2015 （换热器系列部件图样代号及名称）表示换热管规格为φ16、总水管通径为DN65（3型管）、8排（M=8）换热管、每排管数为24（N=24）、换热器迎风面长度或换热管有效长度为2015mm（L=2015）的左式换热器。

22011.04中文版1静电除尘装置空调水出冷凝水出空调水入二氧化碳传感器独创技术远大空调室内机是中央空调末端产品，其独创的空气品质技术，改写了百年空调历史，其精美多样的外形和方便的安装、保养方式，迎合了现代建筑的需要。

静电除尘器活性碳遮挡网风机盘管空气净化原理：· 静电除尘：静电除尘器钨丝持续释放高压静电，让灰尘带上正电荷，随即被负电格栅板吸附。

能过滤比细胞还小的粉尘及花粉，全面保护呼吸系统，并大大降低患癌风险。

· 静电灭菌：静电钨丝释放6000伏高压静电，瞬间杀灭细菌，病毒，能防止各种通过空气传播的疾病。

· 消除甲醛：活性碳能吸附甲醛、苯、尼古丁等有毒化学气体。

产品一览表注：1.“适用空调面积”需要HVAC工程师进行很复杂的计算，此处仅供参考。

2.超节能建筑指围护结构隔热水平和新风热回收水平达到最高等级的建筑。

3.大型、超大型室内机适用空调面积指4~6m的高空间。

4.价格有效期至2011年12月31日。

23控制器室外温度室内温度室内湿度制冷模式设定温度空调水入口温度空调水出口温度实时制冷量（制热量）空调水流量室内二氧化碳浓度（监测缺氧）风机频率（10~50Hz ）五位开关器红外接收窗口绿灯运行红灯报警灯灭停机时钟制热模式调节室温且避免空调水空循环，由超声波流量计和温度计组成空调水出空调水入冷凝水出静电除尘器空气净化系统空调系统4清洗除尘器轻松取出除尘器轻轻一按，机门即开用洗涤剂和水清洗为了持久保持净化功效，一旦除尘器吸满了灰尘，就必须取出来清洗（一般每月一次）。

清洗很简单，用洗涤剂或超声波清洗机就行，每次清洗只需几分钟。

也可委托远大代为清洗。

5选型指南负荷·负荷选型一般不能用估算，它与建筑隔热水平关系甚大，反而与建筑面积关系较小。

·如需快速选型，可参考第2页“适用空调面积推荐值”。

台数·建议一室一台。

·大跨度、家具密集、大进深的房间可考虑选多台。

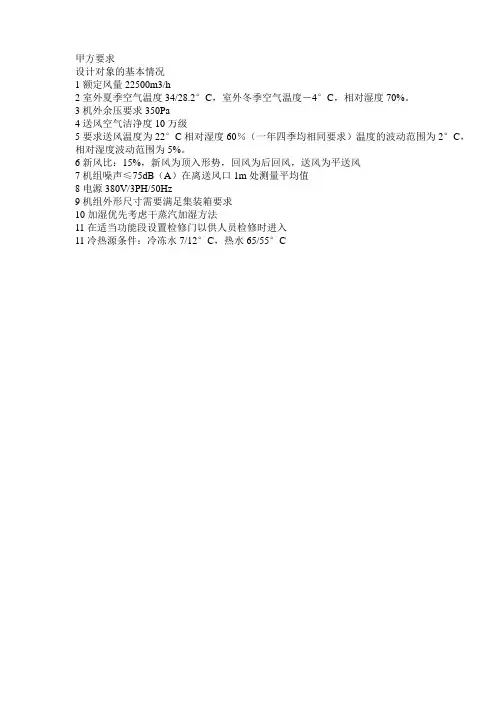

甲方要求设计对象的基本情况1额定风量22500m3/h2室外夏季空气温度34/28.2°C，室外冬季空气温度－4°C，相对湿度70%。

3机外余压要求350Pa4送风空气洁净度10万级5要求送风温度为22°C相对湿度60％（一年四季均相同要求）温度的波动范围为2°C，相对湿度波动范围为5%。

6新风比：15%，新风为顶入形势，回风为后回风，送风为平送风7机组噪声≤75dB（A）在离送风口1m处测量平均值8电源380V/3PH/50Hz9机组外形尺寸需要满足集装箱要求10加湿优先考虑干蒸汽加湿方法11在适当功能段设置检修门以供人员检修时进入11冷热源条件：冷冻水7/12°C，热水65/55°C具体设计：1、箱体最终尺寸：宽1940x高1920x长67502、系统排列及各功能段尺寸：分成3个箱体：第一个箱子：总长1900A、混风段：（顶端）新风口尺寸：500*800、（后端）回风口尺寸：1200*1200、（侧面）检修门（维修过滤设备用），该段总长为600（不包含外箱，50厚）B、板式G4和中效过滤F7：长400（不包含外箱厚）C、换热器型表冷器：长700（不包含外箱厚）选型：40x1600x4，管径DN65.第二个箱子：总长1850D、电机+风机（电机侧面装检修门，维修电机、表冷器用）总长1750 电机：15KW-4,1450r/min. 风机：EDK5.6B, 静压：1079Pa, 914r/min.第三个箱子：总长3000E、中间段检修门（侧面，维修风机、加热器用）总长600F、热交换型加热段+干蒸汽加湿器段总长850 加热器选型：40x1600x1，管径DN50G、中间段（侧面装检修门，维修加湿器、亚高效过滤器用）长600H、亚高效过滤器F9 长700 送风口尺寸：1000*10003、部分功能段的尺寸选择说明：A、混风段：新风量V=15%*22500=3375m³/h=0.9375m³/s，设定新风流速为2.5m/s，得新风口尺寸S=0.9375/2.5=0.375㎡，取0.4㎡（安排500*800），回风量V=19125m³/h，设定回风风速为4m/s，回风口尺寸S=1.33㎡，安排1200*1200（=1.44㎡），检修门设定400宽（参考人体本身的宽度而设），该段总长600（检修门左右各加100）B、过滤器选择：个数x=22500÷3400=6.6≈7 为了便于安装排布，选取7.5个袋式过滤器，每个袋式过滤器尺寸为610*610*298，过滤段宽为610*3=1830<1940，高为610*2+305=1525<1920，长定为400>298.C、表冷段之所以加设挡水板，是因为面风速偏大（v=（22500/3600）/2.43=2.56m/s>2.5m/s）另外，表冷器列数N=22500÷（3600*2.5*1.6*0.038）=41（取40列，其中，2.5为面风速，1.6m为有效管长，0.038为管间距）D、风机问题：阻力估算R=30+100+200+135+250+350+20=1080Pa (30Pa为新回风阀门预期阻力，100Pa为板式过滤器阻力，200Pa为中效过滤器阻力，135Pa为表冷器、加热器的阻力，250Pa 为亚高效过滤器阻力，350Pa为要求余压，20Pa为加湿段阻力)，又风量要求22500m³/h，选择EDK5.6B，静压为1079Pa，风量22500m³/h，满足要求。

目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。

机组结构新颖，外形美观，性能可靠，高效节能。

广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。

二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。

用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。

1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。

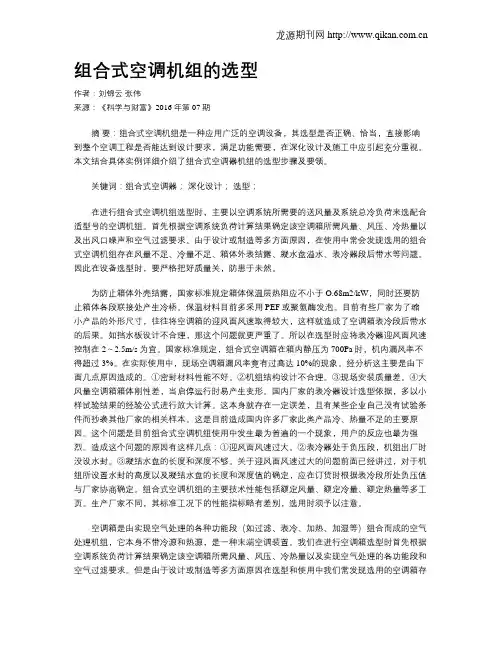

组合式空调机组的选型作者：刘锦云张伟来源：《科学与财富》2016年第07期摘要：组合式空调机组是一种应用广泛的空调设备，其选型是否正确、恰当，直接影响到整个空调工程是否能达到设计要求，满足功能需要，在深化设计及施工中应引起充分重视。

本文结合具体实例详细介绍了组合式空调器机组的选型步骤及要领。

关键词：组合式空调器；深化设计；选型；在进行组合式空调机组选型时，主要以空调系统所需要的送风量及系统总冷负荷来选配合适型号的空调机组。

首先根据空调系统负荷计算结果确定该空调箱所需风量、风压、冷热量以及出风口噪声和空气过滤要求。

由于设计或制造等多方面原因，在使用中常会发现选用的组合式空调机组存在风量不足、冷量不足、箱体外表结露、凝水盘溢水、表冷器段后带水等问题。

因此在设备选型时，要严格把好质量关，防患于未然。

为防止箱体外壳结露，国家标准规定箱体保温层热阻应不小于O.68m2/kW，同时还要防止箱体各段联接处产生冷桥。

保温材料目前多采用PEF或聚氨酶发泡。

目前有些厂家为了缩小产品的外形尺寸，往往将空调箱的迎风面风速取得较大，这样就造成了空调箱表冷段后带水的后果。

如挡水板设计不合理，那这个问题就更严重了。

所以在选型时应将表冷器迎风面风速控制在2～2.5m/s为宜。

国家标准规定，组合式空调箱在箱内静压为700Pa时，机内漏风率不得超过3%。

在实际使用中，现场空调箱漏风率竟有过高达10%的现象。

经分析这主要是由下面几点原因造成的。

①密封材料性能不好。

②机组结构设计不合理。

③现场安装质量差。

④大风量空调箱箱体刚性差，当启停运行时易产生变形。

国内厂家的表冷器设计选型依据，多以小样试验结果的经验公式进行放大计算。

这本身就存在一定误差，且有某些企业自己没有试验条件而抄袭其他厂家的相关样本。

这是目前造成国内许多厂家此类产品冷、热量不足的主要原因。

这个问题是目前组合式空调机组使用中发生最为普遍的一个现象，用户的反应也最为强烈。

造成这个问题的原因有这样几点：①迎风面风速过大。

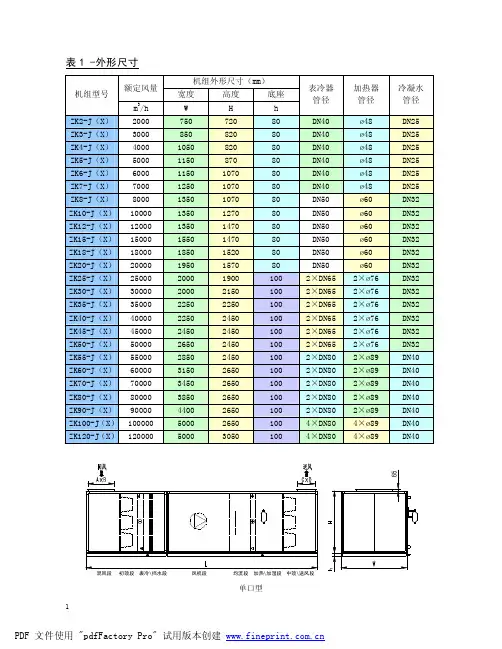

表1 -外形尺寸机组外形尺寸（mm）额定风量宽度高度底座机组型号m3/h W H h 表冷器管径加热器管径冷凝水管径ZK2-J（X）2000 750 720 80 DN40 ø48 DN25 ZK3-J（X）3000 850 820 80 DN40 ø48 DN25 ZK4-J（X）4000 1050 820 80 DN40 ø48 DN25 ZK5-J（X）5000 1150 870 80 DN40 ø48 DN25 ZK6-J（X）6000 1150 1070 80 DN40 ø48 DN25 ZK7-J（X）7000 1250 1070 80 DN40 ø48 DN25 ZK8-J（X）8000 1350 1070 80 DN50 ø60 DN32 ZK10-J（X）10000 1350 1270 80 DN50 ø60 DN32 ZK12-J（X）12000 1350 1470 80 DN50 ø60 DN32 ZK15-J（X）15000 1550 1470 80 DN50 ø60 DN32 ZK18-J（X）18000 1850 1520 80 DN50 ø60 DN32 ZK20-J（X）20000 1950 1570 80 DN50 ø60 DN32 ZK25-J（X）25000 2000 1900 100 2×DN65 2×ø76 DN32 ZK30-J（X）30000 2000 2150 100 2×DN65 2×ø76 DN32 ZK35-J（X）35000 2250 2250 100 2×DN65 2×ø76 DN32 ZK40-J（X）40000 2250 2450 100 2×DN65 2×ø76 DN32 ZK45-J（X）45000 2450 2450 100 2×DN65 2×ø76 DN32 ZK50-J（X）50000 2650 2450 100 2×DN65 2×ø76 DN32 ZK55-J（X）55000 2850 2450 100 2×DN80 2×ø89 DN40 ZK60-J（X）60000 3150 2650 100 2×DN80 2×ø89 DN40 ZK70-J（X）70000 3450 2650 100 2×DN80 2×ø89 DN40 ZK80-J（X）80000 3850 2650 100 2×DN80 2×ø89 DN40 ZK90-J（X）90000 4400 2650 100 2×DN80 2×ø89 DN40 ZK100-J（X）100000 5000 2650 100 4×DN80 4×ø89 DN40 ZK120-J（X）120000 5000 3050 100 4×DN80 4×ø89 DN40单口型单口双口混合风口尺寸新风口尺寸回风口尺寸A×B（mm）A1×B1（mm）A2×B2（mm）送风口尺寸C×D（mm）机组型号640×400 300×200 400×240 400×240 ZK2-J（X）740×400 300×200 500×300 500×300 ZK3-J（X）940×400 300×200 500×400 500×400 ZK4-J（X）940×500 300×200 600×400 600×400 ZK5-J（X）1040×500 400×200 700×400 700×400 ZK6-J（X）1140×500 400×300 800×400 800×400 ZK7-J（X）1240×500 400×300 800×500 800×500 ZK8-J（X）1240×600 400×300 1000×500 1000×500 ZK10-J（X）1240×600 400×300 1000×500 1000×500 ZK12-J（X）1440×600 500×300 1200×500 1200×500 ZK15-J（X）1740×600 500×400 1500×500 1500×500 ZK18-J（X）1840×600 500×400 1500×500 1500×500 ZK20-J（X）1890×800 600×400 1500×600 1500×600 ZK25-J（X）1890×800 700×400 1500×700 1500×700 ZK30-J（X）2140×900 700×500 1600×800 1600×800 ZK35-J（X）2140×900 800×500 1800×800 1800×800 ZK40-J（X）2340×900 800×600 2000×800 2000×800 ZK45-J（X）2540×900 900×600 2200×800 2200×800 ZK50-J（X）1300×1000×2 1000×600 1250×800×2 1200×800×2 ZK55-J（X）1400×1000×2 1000×600 1350×800×2 1350×800×2 ZK60-J（X）1500×1000×2 1000×700 1550×800×2 1550×800×2 ZK70-J（X）1700×1100×2 1000×800 1750×800×2 1750×800×2 ZK80-J（X）2000×1100×2 1200×800 2000×800×2 2000×800×2 ZK90-J（X）2200×1100×2 1200×800 2200×800×2 2200×800×2 ZK100-J（X）2300×1200×2 1300×900 2350×900×2 2350×900×2 ZK120-J（X）双口型表2 -性能参数供冷量（kw ）额定风量 4排 6排 8排 机组型号 m 3/h 回风工况 新风工况 回风工况 新风工况 回风工况 新风工况ZK2-J （X ） 2000 11.2 28.3 15.3 38.7 17.2 43.5 ZK3-J （X ） 3000 16.9 42.8 23.0 58.2 26.5 67.0 ZK4-J （X ） 4000 22.6 57.2 30.8 77.9 34.8 88.0 ZK5-J （X ） 5000 28.3 71.6 38.5 97.4 43.5 110.1 ZK6-J （X ） 6000 33.8 85.5 46.2 116.9 53.7 135.9 ZK7-J （X ） 7000 38.4 97.1 51.9 131.4 58.9 148.9 ZK8-J （X ） 8000 45.0 113.9 61.5 155.6 69.6 176.1 ZK10-J （X ） 10000 56.4 142.7 77.0 194.8 87.3 220.9 ZK12-J （X ） 12000 67.7 171.3 92.3 233.5 105.2 266.2 ZK15-J （X ） 15000 85.3 215.8 115.4 292.0 130.8 330.9 ZK18-J （X ） 18000 101.9 257.8 121.1 306.4 157.7 398.9 ZK20-J （X ） 20000 112.4 284.4 153.5 388.4 174.2 440.7 ZK25-J （X ） 25000 140.7 351.8 191.9 479.8 217.1 542.8 ZK30-J （X ） 30000 169.8 424.5 200.3 500.8 260.7 651.8 ZK35-J （X ） 35000 198.1 495.3 235.5 588.8 306.6 766.5 ZK40-J （X ） 40000 224.9 562.3 267.5 668.8 348.3 870.8 ZK45-J （X ） 45000 252.9 632.3 306.9 752.3 392.0 979.9 ZK50-J （X ） 50000 282.6 706.5 345.4 843.4 438.5 1096.3 ZK55-J （X ） 55000 310.9 777.2 370.6 926.5 482.4 1205.9 ZK60-J （X ） 60000 338.4 846.0 401.6 1004.0 522.8 1307.0 ZK70-J （X ） 70000 393.6 984.0 467.8 1169.5 609.0 1522.5 ZK80-J （X ） 80000 448.8 1122.0 534.0 1335.0 695.2 1738.0 ZK90-J （X ） 90000 512.5 1281.3 601.0 1502.5 782.4 1956.0 ZK100-J （X ） 100000 576.2 1429.0 668.0 1656.6869.62156.6 ZK120-J （X ）120000694.31721.9806.52000.1 1050.02604.0● 制冷回风工况：干球温度27℃，湿球温度19.5℃；新风工况：进风干球温度35℃，湿球温度28℃。

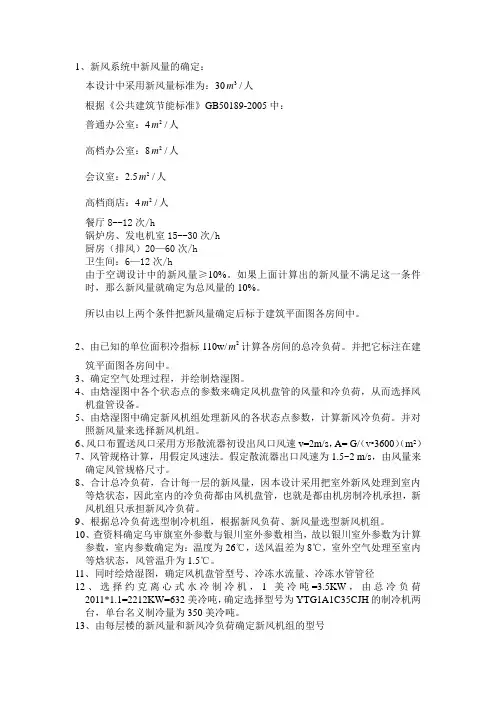

1、新风系统中新风量的确定：m人本设计中采用新风量标准为：303/根据《公共建筑节能标准》GB50189-2005中：m人普通办公室：42/m人高档办公室：82/m人会议室：2.52/m人高档商店：42/餐厅8--12次/h锅炉房、发电机室15--30次/h厨房（排风）20—60次/h卫生间：6—12次/h由于空调设计中的新风量≥10%。

如果上面计算出的新风量不满足这一条件时，那么新风量就确定为总风量的10%。

所以由以上两个条件把新风量确定后标于建筑平面图各房间中。

2、由已知的单位面积冷指标110w/2m计算各房间的总冷负荷。

并把它标注在建筑平面图各房间中。

3、确定空气处理过程，并绘制焓湿图。

4、由焓湿图中各个状态点的参数来确定风机盘管的风量和冷负荷，从而选择风机盘管设备。

5、由焓湿图中确定新风机组处理新风的各状态点参数，计算新风冷负荷。

并对照新风量来选择新风机组。

6、风口布置送风口采用方形散流器初设出风口风速v=2m/s，A= G/（v•3600）（m²）7、风管规格计算，用假定风速法。

假定散流器出口风速为1.5~2 m/s，由风量来确定风管规格尺寸。

8、合计总冷负荷，合计每一层的新风量，因本设计采用把室外新风处理到室内等焓状态，因此室内的冷负荷都由风机盘管，也就是都由机房制冷机承担，新风机组只承担新风冷负荷。

9、根据总冷负荷选型制冷机组，根据新风负荷、新风量选型新风机组。

10、查资料确定乌审旗室外参数与银川室外参数相当，故以银川室外参数为计算参数，室内参数确定为：温度为26℃，送风温差为8℃，室外空气处理至室内等焓状态，风管温升为1.5℃。

11、同时绘焓湿图，确定风机盘管型号、冷冻水流量、冷冻水管管径12、选择约克离心式水冷制冷机，1美冷吨=3.5KW，由总冷负荷2011*1.1=2212KW=632美冷吨，确定选择型号为YTG1A1C35CJH的制冷机两台，单台名义制冷量为350美冷吨。

组合式空调机组知识、设计选用、ZK型目录概述第一章换热器（表冷器）如何设计第二章风机和风机电机的设计选型第三章加湿器的知识和设计选型第四章风阀及电动执行器的设计选型第五章过滤器的知识和设计选型第六章消声器知识和设计选型第七章减震器的知识和设计选型第八章转轮热回收装置的知识和设计选型第九章框架防冷桥原理介绍第十章挡水板的设计选型方法和工作原理概述组合式空调机组的型号很多，不同公司的产品也不一样，功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等二十余种功能段。

组合式空调机组的具体命名方法可参阅组合式空调机组产品分类与型号命名（）组合式空调机组的基本设计工况：项目供冷工况供热工况备注干球温度℃27+ 21+湿球温度℃+ --进水温度℃7+ 60+1 有蒸汽加热的，不同公司的产品不一样出水温升℃5+ --风量(m3/h) 名义风量出口风压(Pa) 根据客户需要选择合适的风机功能段功能段是根据客户的要求进行匹配，无具体的设计要求混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、加湿段、风机段、消声段等进行自由组合，对空气的进行处理，满足客户对空气洁净度和舒适度、环境噪声的需求。

第一章换热器设计计算方法换热器用来实现空气与热源载体——水进行能量交换的设备，是空调末端产品中最重要的部件之一。

主要构件有进出水管、集水管、铜管、翅片、U 型管、端板等，下面主要介绍表冷器大小、翅片形式、铜管大小等的选择，其结构上的知识不做介绍。

我们公司换热器的命名方法：换热器的中文名称加三个主参数，即：换热器 M*N*L ，M 表示换热器厚度方向铜管排数，N 表示换热器高度方向的铜管数，L 表示换热器有效长度（即换热铜管长度），如：换热器 4*20* 1500，表示4排换热器，高度方向有20根管，换热器铜管的有效长度为1500。

换热器的其他构件相关尺寸都是以这三个基本参数为依据换算而来。

组合式空调机组的设计选型研发布时间：2022-05-11T01:40:08.404Z 来源：《工程建设标准化》2022年第37卷第2期第1月作者：韩江伟[导读] 组合式空调机组是一种广泛使用的空调设备，其正确和合适的选择将直接影韩江伟37078619880105****摘要：组合式空调机组是一种广泛使用的空调设备，其正确和合适的选择将直接影响到整个空调工程最终能否满足工程师的作业需求和用户的功能要求。

因此，在进一步的设计和制作中应对其设计选型增加关注度。

本文阐述了与组合式空调设备设计和选型有关的主要问题，并分析了组合式空调设备设计的未来发展的方向，对节能和减少温室气体排放，贯彻落实环境友好型，资源节约型社会的相关政策具有重要的推动作用。

关键词：组合式空调机组设计选型未来趋势在选择组合式空调时，空调机组型号是否合适主要根据系统的负荷和空调系统所需的送风量来判定。

首先，如何确定空调机组的风量大小、冷或热的需求、风压高低等是根据空调系统负荷计算的结果来定的。

由于各种原因，比如设计或工艺，这些原因的存在使得选择组合式空调机组时，可能会使得制冷量不够，外壳外面有冷凝水，表冷部分后面有水。

因此，在选择设备时，必须严格控制其操作过程和质量，防患于未然。

一、常见的组合式空调机组? （一）组合式空调机组设计选型的要点在设计和选择组合式空调机组时，为确定所需的风量、压力、冷热、加湿、除湿等技术参数，并据此实现不同环节和组合的空气处理功能，应首先考虑空调系统的负荷和空气系统的管道设计。

整个机器的优良性能是由各个功能部分的智能设计和选择所保证的同时这对机器的安全和节能运行起着至关重要的作用。

下面给出了机器各功能部分的设计要点论述：（1）送风量及状态点的确定。

为避免送风口处出现滴水、漏水等情况，在选择组合式空调机组的送风位置点时，有严格的标准来提供理论依据。

一般而言，保证送风温度不超过露点温度对应的室内空气设计位置点；结合室内中气流流动的合理分布，房间内换气次数不得少于8次。

组合式空调机组知识及设计选型组合式空调机组知识、设计选⽤、ZK型⽬录概述第⼀章换热器（表冷器）如何设计第⼆章风机和风机电机的设计选型第三章加湿器的知识和设计选型第四章风阀及电动执⾏器的设计选型第五章过滤器的知识和设计选型第六章消声器知识和设计选型第七章减震器的知识和设计选型第⼋章转轮热回收装置的知识和设计选型第九章框架防冷桥原理介绍第⼗章挡⽔板的设计选型⽅法和⼯作原理概述组合式空调机组的型号很多，不同公司的产品也不⼀样，功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等⼆⼗余种功能段。

组合式空调机组的具体命名⽅法可参阅组合式空调机组产品分类与型号命名（QMZ-J20.011-2007）组合式空调机组的基本设计⼯况：混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、加湿段、风机段、消声段等进⾏⾃由组合，对空⽓的进⾏处理，满⾜客户对空⽓洁净度和舒适度、环境噪声的需求。

第⼀章换热器设计计算⽅法换热器⽤来实现空⽓与热源载体——⽔进⾏能量交换的设备，是空调末端产品中最重要的部件之⼀。

主要构件有进出⽔管、集⽔管、铜管、翅⽚、U 型管、端板等，下⾯主要介绍表冷器⼤⼩、翅⽚形式、铜管⼤⼩等的选择，其结构上的知识不做介绍。

我们公司换热器的命名⽅法：换热器的中⽂名称加三个主参数，即：换热器 M*N*L ，M 表⽰换热器厚度⽅向铜管排数，N 表⽰换热器⾼度⽅向的铜管数，L 表⽰换热器有效长度（即换热铜管长度），如：换热器 4*20* 1500，表⽰4排换热器，⾼度⽅向有20根管，换热器铜管的有效长度为1500。

换热器的其他构件相关尺⼨都是以这三个基本参数为依据换算⽽来。

换热器的系列代号⽅法如下：完整的换热器的表⽰⽅法如下：MK ．HRQ3Z 换热器M ×N ×L （换热器系列部件图样代号及名称）MK ．HRQ3Z 换热器8×24×2015 （换热器系列部件图样代号及名称）表⽰换热管规格为φ16、总⽔管通径为DN65（3型管）、8排（M=8）换热管、每排管数为24（N=24）、换热器迎风⾯长度或换热管有效长度为2015mm （L=2015）的左式换热器。

组合式空调器系列技术手册山东凌顿人工环境设备有限公司一、产品概述“凌顿”牌组合式空调器，是山东凌顿人工环境设备有限公司经多年研发，已形成能满足各种要求的系列产品。

其风量范围从3000m3/h-120000m3/h，可以满足冷却、加热、加湿、除湿、净化等各种要求。

机组采用组合式框架板结构。

空气处理性能齐备，组装灵活，运输方便，根据客户要求，可直接在现场安装，具有结构新颖，外观美观，安装维修方便，刚性好，漏风量小等特点，此机组可用于恒温恒湿空调系统及空调净化等工程的空气处理系统，此机组与自动控制装置相配合，可实现温度和湿度的自动调节。

此产品可广泛应用于精密机械制造、精密计量、仪器仪表、航空航天工业、电子工业、冶金、化工、纺织、医院、食品等工业部门集中送风的空气处理系统，也适用于宾馆、饭店、办公大楼、影剧院、商场、体育馆等公共建筑舒适性空调系统的空气处理。

二、产品特点1）框架：采用铝合金框架，外表美观大方。

框架由特殊制作的角连接件采用插入方式牢固的连接在一起，连接方便牢固2）面板：机组面板采用内外双层彩色钢板结构，两层板之间充注为高密度聚氨酯或聚苯乙烯发泡保温材料，导热系数小于0.022w/（m.℃），密度达到45kg/m3，具有导热系数小，强度高的特点，适用于各种环境条件。

保温材料中加入阻燃材料，其防火指标达到或超过国家防火要求，面板有30mm和50mm两种厚度可选择。

3）风机：风机采用国产或进口名牌双进风离心风机。

采用进口轴承，每台风机均经过严格的动、静平衡试验，确保风机能在各种情况下很好的运转。

风机有前弯和后弯两种系列多种规格，满足不同风量和风压的场合。

风机和电机采用皮带传动，可通过更换皮带轮方便的调节风机转速从而改变风量和风压。

4）电机：电机采用国产或进口名牌电机，防护等级IP54，绝缘等级F级。

5）表冷器：表冷器采用优质铜管和波纹翅片，经机械胀管焊接而成，管片结合紧密，传热效率高。

每个表冷器均经过2.8Mpa的试压和检漏测试，确保表冷器安全、可靠运行。

前言本产品是针对用户具体使用要求而提供的精心设计之作。

假如用户未经本司有关技术人员书面授权，对设备进行维修、改动或超出本手册所规定的操作限制，或对控制系统及电气线路擅自改动，或维护保养不善，从而造成的设备损坏，本公司将不承担相应责任。

为避免造成人员或设备损害，在机组安装、调试、运行、维修时，请遵守以下安全要求：1）进入机组内部操作时，切记勿将工具等物品留在风机内。

2）风机完全停止转动前，不要打开检修门。

3）确认电机已接地良好，方可启动机组。

4）在风机工作时，不要进入风机室或进入机组工作。

5）检修风机时，应首先断掉风机电机的电源。

6）水压不要超过机组的最大工作压力。

7）在冬季室外气温有可能低于0℃的地区使用的机组，冬季来临前，表冷器应完全放空，以防冻裂盘管或水系统。

冬季停机期间，加热器中也应完全将水排空。

一、概述ZKW系列组合式空调机组是中央空调系统末端使用的空气处理机组。

该系列机组是由各种空气处理功能段组合而成的一种空气处理设备。

本机组功能段由：混合段、初效过滤段、中效过滤段、制冷（热）段、风机段组成。

机组将进入表冷器的冷（热）水和室内循环空气（室外新风）进行冷（热）交换，根据需要对空气进行温度调节、去湿干燥和过滤净化等处理，并通过风管将处理后的空气送到各空调区域，达到空气调节的目的。

ZKW系列组合式空调机组适用于阻力大于100 Pa的空调系统，广泛使用于电子仪表、精密机械制造、纺织、化妆品、核电站等行业工业性空调，也适用于影剧院、体育馆、餐馆、宾馆、办公大楼等大中型公共建筑作舒适性空调。

二、机组主要技术性能产品名称：组合式空调机组产品型号：ZKW-08-6R-10执行标准：GB/T 14294-2008 《组合式空调机组》主要技术参数：名义风量：8000 m3/h 额定电压：380V / 50Hz / 3PH名义供冷量：47.2 kW 电机功率：3 kW名义供热量：51.9 kW 电机额定电流：6.7A机外静压：70 Pa 输入功率：2.72 kW机组全静压：330 Pa水阻力：59 kPa 净重：325 kg噪声：≤65 dB(A) 外形尺寸：长2600m m×宽 1286 mm×高1336mm 水流量：2.2 l/s 工作压力：1.6 Mpa冷冻水管管径：DN40 冷凝水管管径：DN25三、产品结构示意图及外形尺寸四、非标工况之冷量修正本机组技术参数中的制冷量是指在标准工况下，即回风27℃DB/19.5℃WB,进水7℃，出水12℃时的制冷量。
