电度表的工作原理及接线

一、机械式电度表的型号及其含义电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如5(20)A即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

家用单相电能表正确接线方法：左火L，右零
N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。

1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。

电压互感器和线路并联，电流互感器和线路串联。

所以即使接反了，电度表也能运转。

现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。

#8203;2、电能表的接线。

（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N 进，4-N出，是标准化的规范。

（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。

一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。

1。

兆欧表手摇式兆欧表的原理电路如图1所示。

图中G为手摇发电机，发电机组件由摇柄、防逆转系统、传动齿轮、离心式摩擦调速系统、发电机等组成；电路系统由倍压整流电路及测量装置磁电式双动圈流比计组成，仪表的指针固定在双动圈上。

仪表的三个接线柱分别是：线路端L、接地端E、屏蔽端G。

其工作原理如下：图1 手摇式兆欧表原理电路图顺时针摇动兆欧表手柄时，手柄使棘轮、齿轮、离心摩擦调速等机构转动，并带动发电机转子以5倍于手柄的转速旋转，定子线圈输出交流电压。

棘轮系统是防止转子逆转，离心摩擦调速系统防止转子超速。

手柄以额定转速转动时，定子线圈将输出的交流电压，经二极管V1、V2，电容C1、C2倍压整流后，在A、B两端输出直流高压。

测量时被测电阻Rx接于兆欧表的“线路端L”与“接地端E”之间。

电流线圈L1、电阻R C和被测电阻R X相串联，电压线圈L2和电阻R V相串联，然后再并联接至A、B两端。

设线圈L1电阻为r1，线圈L2电阻为r2，当摇动手摇发电机时，兆欧表将输出直流高电压U，则两个线圈通过的电流分别为：两式相除得：式中的r1、r2、R C、R V均为定值，仅R X为变量，所以改变R X会引起比值I1／I2的变化。

由于线圈L1与线圈L2绕向相反，流入电流I1和I2在永久磁场作用下，在两个线圈上分别产生两个方向相反的转矩T1和T2,由于气隙磁场不均匀，因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关。

当T1≠T2时指针发生偏转，直到T1=T2时，指针停止。

指针偏转的角度只决定于I1和I2的比值，此时指针所指的刻度是被测设备的绝缘电阻值。

当E端与L端短接时，I1为最大，指针顺时针方向偏转到最大位置，即“0”位置；当E、L端未接被测电阻时，R X趋于无穷大，I1=0，指针逆时针方向转到“∞”位置。

电能表1、单相电表工作原理：单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成。

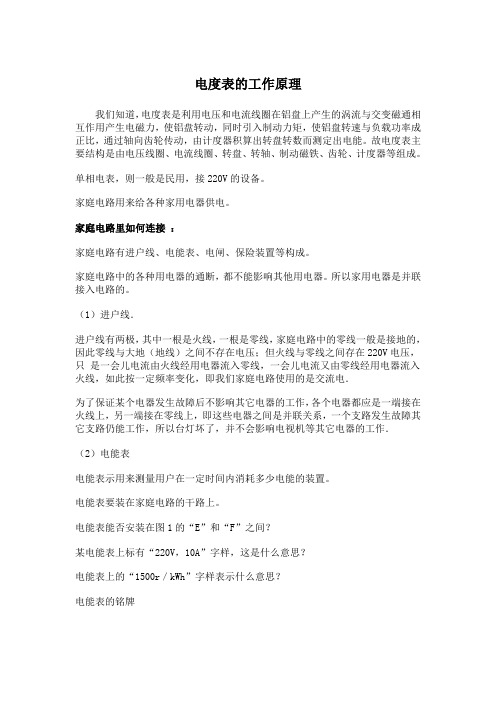

电度表的工作原理我们知道，电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。

故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。

单相电表，则一般是民用，接220V的设备。

家庭电路用来给各种家用电器供电。

家庭电路里如何连接：家庭电路有进户线、电能表、电闸、保险装置等构成。

家庭电路中的各种用电器的通断，都不能影响其他用电器。

所以家用电器是并联接入电路的。

（1）进户线．进户线有两极，其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地（地线）之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按一定频率变化，即我们家庭电路使用的是交流电．为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作．（2）电能表电能表示用来测量用户在一定时间内消耗多少电能的装置。

电能表要装在家庭电路的干路上。

电能表能否安装在图1的“E”和“F”之间？某电能表上标有“220V，10A”字样，这是什么意思？电能表上的“1500r／kWh”字样表示什么意思？电能表的铭牌电能表上标有“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2 200W的家庭电路中。

电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1 500转。

（3）保险丝现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？分析：由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大．但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾，同时提醒用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时一定要注意干路电流的允许值，不能无限制增加同时工作的电器数量．保险丝是怎样对电路起到保护作用的？分析：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了．有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用．（4）插座接地既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔这就是插座。

电度表接线及工作原理
电度表是一种测量电能消耗量的仪表。

它主要通过电流和电压的测量来计算电能的消耗量。

接线通常是将电度表连接在电路的两个端点之间。

电度表的工作原理基于电磁感应和迟滞现象。

当电流通过电度表的线圈时，它会产生磁场。

根据电磁感应定律，当有导体穿过磁场时，会产生感应电动势。

电度表中的电压线圈和电流线圈分别与电流回路和电压回路相连。

当电流通过电流线圈时，会在电压线圈中产生感应电动势。

电度表通过测量感应电动势来计算电流和电压的值，并进而计算电能的消耗量。

电度表还包含一个迟滞器，用于消除电流突变和扰动，确保测量结果的准确性和稳定性。

迟滞器可以消除瞬时测量误差，使测量结果更加稳定。

总之，电度表通过测量电流和电压，利用电磁感应和迟滞现象来计算电能的消耗量。

它是电力系统中常用的测量仪表之一。
