单相电子表工作原理
单相电子表是一种电力测量仪表，用于测量和显示电能消耗，工作原理如下：
该电子表主要由电流互感器、电压互感器、功率因数补偿电路、微处理器和显示屏等组成。

首先，电流互感器通过感应电路测量电路中的电流大小，并将其转化为低电平信号。

类似地，电压互感器也通过感应电路测量电路中的电压大小，并将其转化为低电平信号。

然后，这些低电平信号被输入到微处理器中进行处理。

微处理器会将电流和电压信号相乘，得到电力信号，并测量电力信号的累积值。

通过不断测量电力信号的累积值，微处理器可以计算出电能的消耗量。

功率因数补偿电路的作用是校正电流和电压信号之间的相位差。

功率因数是衡量电路中有用功和无用功之间比例的参数，通过补偿电路的校正，可以准确测量有用功的消耗量，而不受无用功的影响。

最后，微处理器会将测量到的电能消耗量转化为数字信号，并通过显示屏显示出来。

用户可以通过显示屏上的数字了解到电能的消耗情况。

总之，单相电子表通过感应电流和电压大小，并利用微处理器进行信号处理和计算，最终显示出电能的消耗情况。

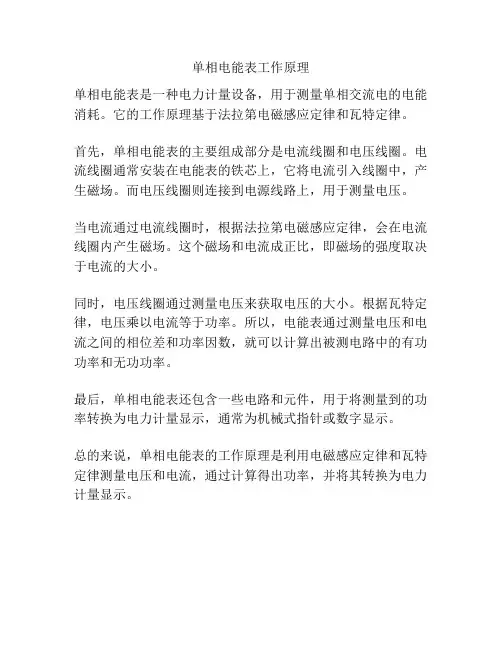

单相电能表工作原理
单相电能表是一种电力计量设备，用于测量单相交流电的电能消耗。

它的工作原理基于法拉第电磁感应定律和瓦特定律。

首先，单相电能表的主要组成部分是电流线圈和电压线圈。

电流线圈通常安装在电能表的铁芯上，它将电流引入线圈中，产生磁场。

而电压线圈则连接到电源线路上，用于测量电压。

当电流通过电流线圈时，根据法拉第电磁感应定律，会在电流线圈内产生磁场。

这个磁场和电流成正比，即磁场的强度取决于电流的大小。

同时，电压线圈通过测量电压来获取电压的大小。

根据瓦特定律，电压乘以电流等于功率。

所以，电能表通过测量电压和电流之间的相位差和功率因数，就可以计算出被测电路中的有功功率和无功功率。

最后，单相电能表还包含一些电路和元件，用于将测量到的功率转换为电力计量显示，通常为机械式指针或数字显示。

总的来说，单相电能表的工作原理是利用电磁感应定律和瓦特定律测量电压和电流，通过计算得出功率，并将其转换为电力计量显示。

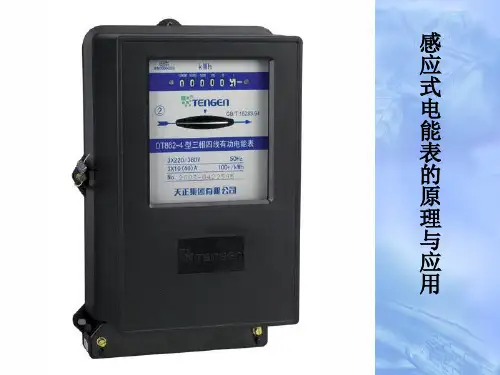

第一节感应式电能表

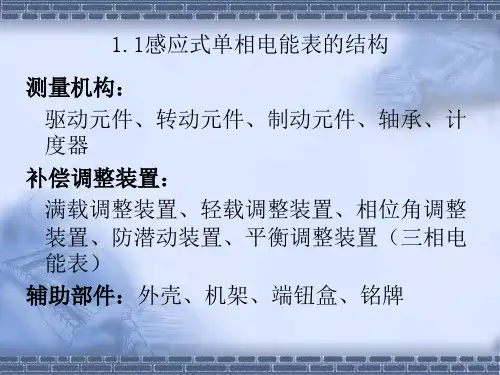

一、单相电能表的结构和工作原理
1．单相电能表的结构
电能表(俗称电度表)是一种计量某一段时间功率的仪表，单位为kwh(俗称“度”)。

感应式电能表结构如图8—1所示，主要元件有缠绕电流线圈的电流电磁铁1(电流元件)、缠绕电压线圈的电压电磁铁2(电压元件)、转动铝盘3、永久磁铁4、计数器5、接线端柱6。

电流线圈的导线粗、匝数少，在电路中与负荷串联。

电压线圈的匝数多、导线细，在电路中与负荷并联。

2．单相电能表的工作原理
在时间上有相位差，且在空间相对位置不同的电流和磁通，因此都会产生电磁力的作用。

这个力在圆盘上产生转动力矩，使电能表的圆盘按一个方向不停地转动。

二、电能表倍率及计算
每只电能表都有铭牌，在铭牌上标明制造厂名、电表型式、额定电流、额定电压、相数、准确度等级、每千瓦时的铝盘转数(即电能表常数)。

电能表的倍率一般分两种，一种是由电能表结构决定的倍率，称电能表本身倍率，它等于电能表的齿轮比。

如电能表只有一位小数，其齿轮比常数均为2500，，倍数实为1。

另一种，当电能表经互感器接入时，其读数还要乘以电流和电压互感器的变比，即
电能表倍率=TV变比xTA变比x电能表本身倍率。

计量电能的仪表叫做电表（又称电度表、电能表）。

电表是测量某一段时间内所消耗的电能，它是累计仪表。

用电动系直流电表测量直流电能，用感应系交流电表测量交流电能。

用在交流电流中的电表，可分为两大类：单相电表盒三相电表。

那么在本文里我们先来了解下电表的结构和电表的工作原理。

电表的结构电表主要是由驱动部件、转动部分、制动部分和积算机构等组成。

驱动部件由电压元件和电流元件组成。

转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中，右图所示是一只单相交流电表的结构。

图中各部分所指：1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板下图所示为某国产DD862单相机械电表内部结构实图：电表的工作原理工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。

由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

单相电表用于测量单相线路的电能。

如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常采用二元件三相电度表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

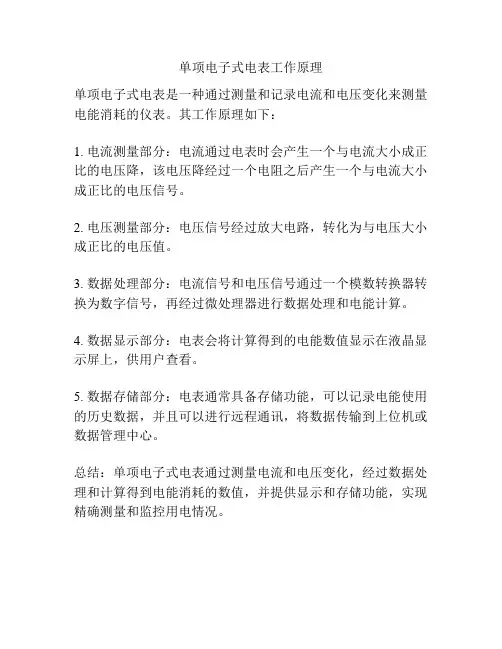

单项电子式电表工作原理
单项电子式电表是一种通过测量和记录电流和电压变化来测量电能消耗的仪表。

其工作原理如下：
1. 电流测量部分：电流通过电表时会产生一个与电流大小成正比的电压降，该电压降经过一个电阻之后产生一个与电流大小成正比的电压信号。

2. 电压测量部分：电压信号经过放大电路，转化为与电压大小成正比的电压值。

3. 数据处理部分：电流信号和电压信号通过一个模数转换器转换为数字信号，再经过微处理器进行数据处理和电能计算。

4. 数据显示部分：电表会将计算得到的电能数值显示在液晶显示屏上，供用户查看。

5. 数据存储部分：电表通常具备存储功能，可以记录电能使用的历史数据，并且可以进行远程通讯，将数据传输到上位机或数据管理中心。

总结：单项电子式电表通过测量电流和电压变化，经过数据处理和计算得到电能消耗的数值，并提供显示和存储功能，实现精确测量和监控用电情况。
