电能表原理

电能表转折电流
摘要：
一、电能表的作用
二、电能表的分类
三、电能表的工作原理
四、电能表的转折电流
1.转折电流的定义
2.转折电流的影响
3.转折电流的解决方法
五、结论
正文：
电能表是用来测量电能的仪表，对于家庭和企业来说，是不可或缺的设备。

电能表的种类繁多，有机械式、电子式、智能式等。

无论哪种类型的电能表，其工作原理都是基于电流和电压的乘积来计算电能。

然而，在电能表的使用过程中，转折电流是一个不可忽视的问题。

转折电流，顾名思义，是指电流在某一时刻发生的转折。

这种转折可能会导致电能表的读数出现偏差，进而影响用户的用电成本。

转折电流的出现主要受两个因素影响：一是电能表自身的性能，如传感器精度、电路稳定性等；二是外部环境因素，如电压波动、谐波干扰等。

这些因素都可能导致电流的转折，从而影响电能表的读数。

为了解决转折电流带来的问题，有以下几种方法：一是选择优质的电能
表，保证其性能稳定；二是加强电网的维护，降低电压波动和谐波干扰；三是定期对电能表进行校验，确保其读数的准确性。

总之，电能表的转折电流是一个需要关注的问题。

只有正确理解和解决这个问题，才能保证电能表的准确性和用户的利益。

电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。

在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。

电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。

本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。

在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。

电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。

电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。

通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。

电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。

通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。

常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。

以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。

它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。

静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。

它可以提供更丰富的数据信息，适合于工业和商业用电场景。

多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

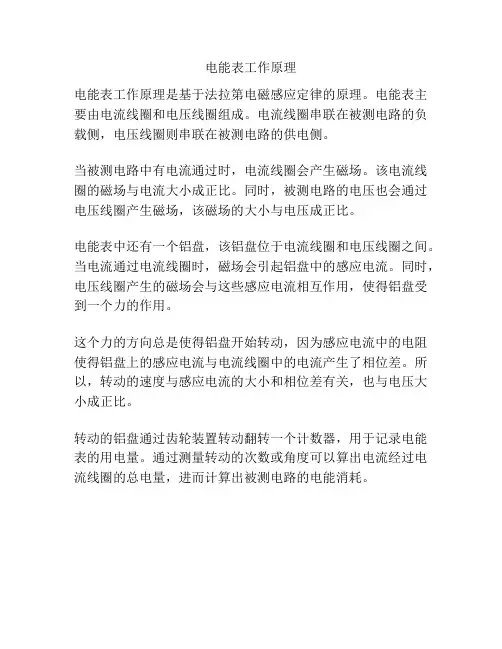

电能表工作原理
电能表工作原理是基于法拉第电磁感应定律的原理。

电能表主要由电流线圈和电压线圈组成。

电流线圈串联在被测电路的负载侧，电压线圈则串联在被测电路的供电侧。

当被测电路中有电流通过时，电流线圈会产生磁场。

该电流线圈的磁场与电流大小成正比。

同时，被测电路的电压也会通过电压线圈产生磁场，该磁场的大小与电压成正比。

电能表中还有一个铝盘，该铝盘位于电流线圈和电压线圈之间。

当电流通过电流线圈时，磁场会引起铝盘中的感应电流。

同时，电压线圈产生的磁场会与这些感应电流相互作用，使得铝盘受到一个力的作用。

这个力的方向总是使得铝盘开始转动，因为感应电流中的电阻使得铝盘上的感应电流与电流线圈中的电流产生了相位差。

所以，转动的速度与感应电流的大小和相位差有关，也与电压大小成正比。

转动的铝盘通过齿轮装置转动翻转一个计数器，用于记录电能表的用电量。

通过测量转动的次数或角度可以算出电流经过电流线圈的总电量，进而计算出被测电路的电能消耗。

电能表工作原理
电能表，又称电表，是用来测量电能消耗的仪器。

它的工作原理是通过测量电
流和电压来计算电能的消耗。

电能表通常由电流表和电压表组成，通过测量电流和电压的变化来计算电能的使用情况。

下面将详细介绍电能表的工作原理。

首先，电能表通过电流互感器来测量电流的大小。

电流互感器是一种电流变压器，它可以将高电流变压为低电流，以便电能表能够进行准确测量。

电流互感器将电流传感器测量到的电流信号转化为标准的电流信号，然后传送给电能表。

其次，电能表通过电压变压器来测量电压的大小。

电压变压器是一种电压变压器，它可以将高电压变压为低电压，以便电能表能够进行准确测量。

电压变压器将电压传感器测量到的电压信号转化为标准的电压信号，然后传送给电能表。

然后，电能表将测量到的电流和电压信号进行计算，得出电能的消耗情况。

电
能表通常采用电磁式或电子式计量。

电磁式电能表通过电流线圈和电压线圈产生电磁力，使铝片转动，从而实现电能的计量。

而电子式电能表则通过电流和电压的数字信号进行计算，得出电能的消耗情况。

最后，电能表会将计算得出的电能消耗情况显示在表盘上，以便用户进行查看。

电能表通常具有数字显示和机械指针两种形式，用户可以通过表盘上的数字或指针来了解电能的使用情况。

总的来说，电能表的工作原理是通过测量电流和电压来计算电能的消耗情况。

它通过电流互感器和电压变压器来测量电流和电压的大小，然后通过电磁式或电子式计量来计算电能的使用情况，最后将结果显示在表盘上。

这种工作原理使得电能表能够准确地测量电能的使用情况，为用户提供了方便和可靠的电能计量服务。

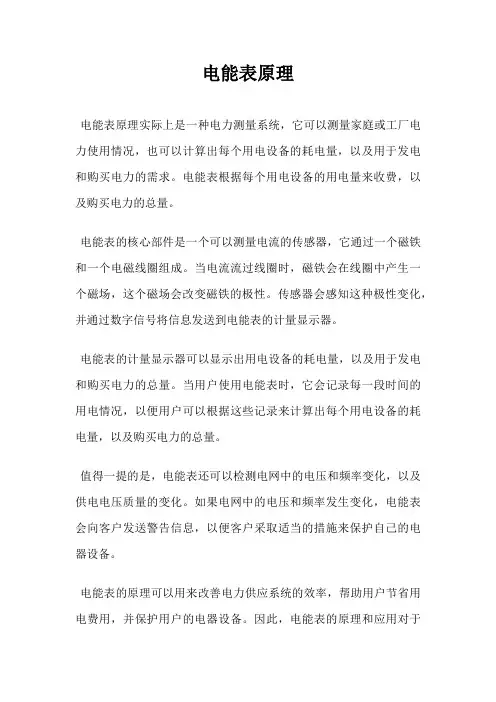

电能表原理
电能表原理实际上是一种电力测量系统，它可以测量家庭或工厂电力使用情况，也可以计算出每个用电设备的耗电量，以及用于发电和购买电力的需求。

电能表根据每个用电设备的用电量来收费，以及购买电力的总量。

电能表的核心部件是一个可以测量电流的传感器，它通过一个磁铁和一个电磁线圈组成。

当电流流过线圈时，磁铁会在线圈中产生一个磁场，这个磁场会改变磁铁的极性。

传感器会感知这种极性变化，并通过数字信号将信息发送到电能表的计量显示器。

电能表的计量显示器可以显示出用电设备的耗电量，以及用于发电和购买电力的总量。

当用户使用电能表时，它会记录每一段时间的用电情况，以便用户可以根据这些记录来计算出每个用电设备的耗电量，以及购买电力的总量。

值得一提的是，电能表还可以检测电网中的电压和频率变化，以及供电电压质量的变化。

如果电网中的电压和频率发生变化，电能表会向客户发送警告信息，以便客户采取适当的措施来保护自己的电器设备。

电能表的原理可以用来改善电力供应系统的效率，帮助用户节省用电费用，并保护用户的电器设备。

因此，电能表的原理和应用对于
保护用户的电器设备和降低用电费用都有重要意义。

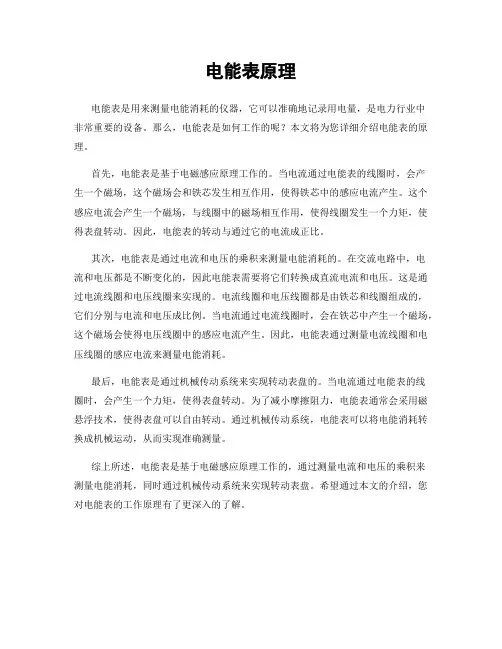

电能表原理
电能表是用来测量电能消耗的仪器，它可以准确地记录用电量，是电力行业中
非常重要的设备。

那么，电能表是如何工作的呢？本文将为您详细介绍电能表的原理。

首先，电能表是基于电磁感应原理工作的。

当电流通过电能表的线圈时，会产
生一个磁场，这个磁场会和铁芯发生相互作用，使得铁芯中的感应电流产生。

这个感应电流会产生一个磁场，与线圈中的磁场相互作用，使得线圈发生一个力矩，使得表盘转动。

因此，电能表的转动与通过它的电流成正比。

其次，电能表是通过电流和电压的乘积来测量电能消耗的。

在交流电路中，电
流和电压都是不断变化的，因此电能表需要将它们转换成直流电流和电压。

这是通过电流线圈和电压线圈来实现的。

电流线圈和电压线圈都是由铁芯和线圈组成的，它们分别与电流和电压成比例。

当电流通过电流线圈时，会在铁芯中产生一个磁场，这个磁场会使得电压线圈中的感应电流产生。

因此，电能表通过测量电流线圈和电压线圈的感应电流来测量电能消耗。

最后，电能表是通过机械传动系统来实现转动表盘的。

当电流通过电能表的线
圈时，会产生一个力矩，使得表盘转动。

为了减小摩擦阻力，电能表通常会采用磁悬浮技术，使得表盘可以自由转动。

通过机械传动系统，电能表可以将电能消耗转换成机械运动，从而实现准确测量。

综上所述，电能表是基于电磁感应原理工作的，通过测量电流和电压的乘积来
测量电能消耗，同时通过机械传动系统来实现转动表盘。

希望通过本文的介绍，您对电能表的工作原理有了更深入的了解。

电能表结构和原理一、电能表的结构电能表通常由三个基本部分组成：电流电路、电压电路和表盘系统。

(一)电流电路电流电路分为两个部分，即电流线圈和磁场系统。

1.电流线圈电流线圈通常由多层铜线绕成，安装在电能表的铁芯上。

电流线圈的工作原理是将电流带动线圈中的磁场运动，从而与磁场系统相互作用。

2.磁场系统磁场系统主要由磁芯和磁极组成。

磁芯通常由硅钢片叠加而成，可以减小磁通损耗。

磁极的作用是控制磁场在电流线圈中的分布。

(二)电压电路电压电路也分为两个部分，即电压线圈和电路控制系统。

1.电压线圈电压线圈管理电能表的运行，并测量通过它的电压。

用细铜线绕成的电压线圈被安装在电能表的铁芯上。

2.电路控制系统电路控制系统主要由电容器和电阻器组成。

电容器通过在电路中贮存能量和滤波，在抗干扰方面发挥了关键的作用。

电阻器则主要用于分压、限流和精度调整。

(三)表盘系统表盘系统由齿轮、撑架、表盘和指针组成。

1.齿轮齿轮用于传递电机的力量，并将旋转速度转换为数字形式的显示方式。

2.撑架撑架支持电机和齿轮，使电能表的整个结构紧凑而完整。

3.表盘和指针表盘和指针用于显示测量值。

电能表的表盘上通常有两个指针，一个用于显示电流强度，另一个用于显示电压强度。

指针可根据设置的测量范围来调节精度。

二、电能表的原理电能表的原理基于反推感应原理。

该原理涉及到电流、磁场和电动力学。

当一根导线中通过电流时，会在它周围产生一个磁场。

反之，当一个磁场与导线相交时，它也会引起电流的产生。

这种现象被称为相互感应。

电流电压的测量是由感性元件先将要测电量转换为电压或电流，再由电路中的后续元件来实现的。

在电能表中，当载流线圈中的电流流过它时，线圈内就会产生磁场。

该磁场与铁芯和磁芯之间的磁通相互作用，从而在铁芯和磁芯之间引起一个运动轴上的力矩。

电压线圈可以测量电路中的电压，通过这些电流和电压的测量值，就可以测量电路中的电能。

传统的电能表通常是机械式的，但现代的电能表则经常使用电子元件，如传感器、集成电路（IC）和计算机芯片。

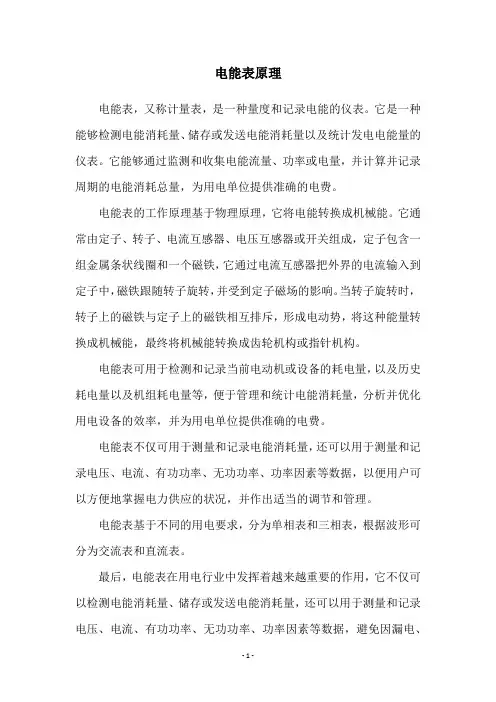

电能表原理
电能表，又称计量表，是一种量度和记录电能的仪表。

它是一种能够检测电能消耗量、储存或发送电能消耗量以及统计发电电能量的仪表。

它能够通过监测和收集电能流量、功率或电量，并计算并记录周期的电能消耗总量，为用电单位提供准确的电费。

电能表的工作原理基于物理原理，它将电能转换成机械能。

它通常由定子、转子、电流互感器、电压互感器或开关组成，定子包含一组金属条状线圈和一个磁铁，它通过电流互感器把外界的电流输入到定子中，磁铁跟随转子旋转，并受到定子磁场的影响。

当转子旋转时，转子上的磁铁与定子上的磁铁相互排斥，形成电动势，将这种能量转换成机械能，最终将机械能转换成齿轮机构或指针机构。

电能表可用于检测和记录当前电动机或设备的耗电量，以及历史耗电量以及机组耗电量等，便于管理和统计电能消耗量，分析并优化用电设备的效率，并为用电单位提供准确的电费。

电能表不仅可用于测量和记录电能消耗量，还可以用于测量和记录电压、电流、有功功率、无功功率、功率因素等数据，以便用户可以方便地掌握电力供应的状况，并作出适当的调节和管理。

电能表基于不同的用电要求，分为单相表和三相表，根据波形可分为交流表和直流表。

最后，电能表在用电行业中发挥着越来越重要的作用，它不仅可以检测电能消耗量、储存或发送电能消耗量，还可以用于测量和记录电压、电流、有功功率、无功功率、功率因素等数据，避免因漏电、
低电压等原因而造成的损失，为用电安全提供保障。

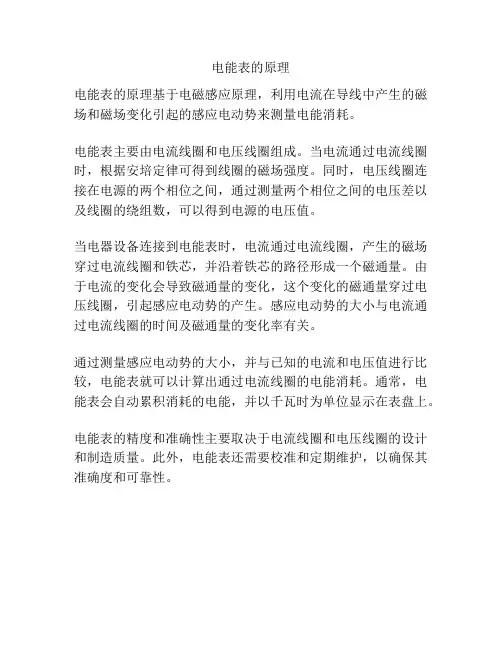

电能表的原理
电能表的原理基于电磁感应原理，利用电流在导线中产生的磁场和磁场变化引起的感应电动势来测量电能消耗。

电能表主要由电流线圈和电压线圈组成。

当电流通过电流线圈时，根据安培定律可得到线圈的磁场强度。

同时，电压线圈连接在电源的两个相位之间，通过测量两个相位之间的电压差以及线圈的绕组数，可以得到电源的电压值。

当电器设备连接到电能表时，电流通过电流线圈，产生的磁场穿过电流线圈和铁芯，并沿着铁芯的路径形成一个磁通量。

由于电流的变化会导致磁通量的变化，这个变化的磁通量穿过电压线圈，引起感应电动势的产生。

感应电动势的大小与电流通过电流线圈的时间及磁通量的变化率有关。

通过测量感应电动势的大小，并与已知的电流和电压值进行比较，电能表就可以计算出通过电流线圈的电能消耗。

通常，电能表会自动累积消耗的电能，并以千瓦时为单位显示在表盘上。

电能表的精度和准确性主要取决于电流线圈和电压线圈的设计和制造质量。

此外，电能表还需要校准和定期维护，以确保其准确度和可靠性。

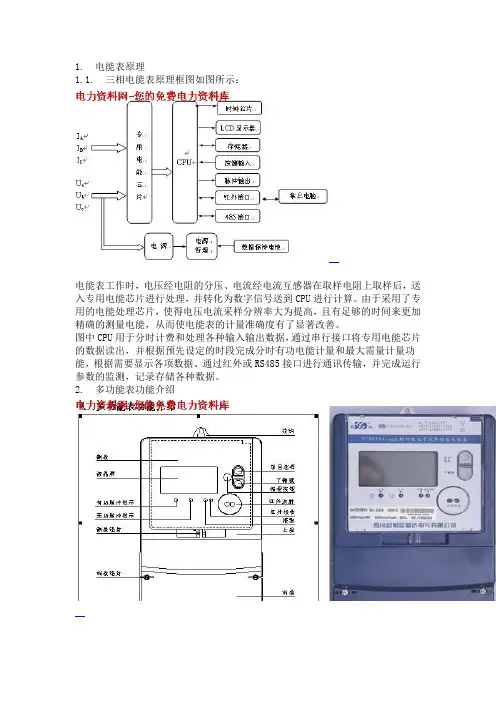

1. 电能表原理1.1. 三相电能表原理框图如图所示：电能表工作时，电压经电阻的分压、电流经电流互感器在取样电阻上取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。

由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能，从而使电能表的计量准确度有了显著改善。

图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或RS485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

2. 多功能表功能介绍2.1. 电表型号命名规则如：DTSD99A1-SE 表示三相四线电子式多功能电能表DDSF99A4 表示单相电子式复费率电能表DTS99A 表示三相四线电子式电能表（计度器）2.2. 液晶显示屏DT(S)D99A2J 系列表，三相有功、无功复费率表系列表液晶2.3. 接线方式2.4.电表符合标准GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》GB/T 17251-2002《1级和2级静止式交流有功电能表》GB/T 17882-1999《2级和3级静止式交流无功电度表》DL/T 614-1997《多功能电能表》，DL/T 645-1997《多功能表通信规约》2.5.主要功能：计量双向有功、无功和四象限无功总电量、分时段电量；存储3（12）个月电量数据。

λ计量双向有功、无功和四象限无功最大总需量、分时段最大需量，存储3（12）个月最大需量及最大需量发生时间数据。

λ注：电能量测量四象限的定义测量平面的竖轴表示电压相量U（固定在竖轴），瞬时的电流相量用来表示当前电能的输送，并相对于电压相量U具有相位角Ф。

四象限的示意图见下图。

输入有功（+A）说明：A——有功电能；R——无功电能；RL——感性无功电能；RC——容性无功电能具有日历、星期、计时和闰年自动切换功能，时钟带温度补偿功能，在停电情况下仍能对时钟进行温度补偿。

(WORD)-生产企业质量管理制度范本760

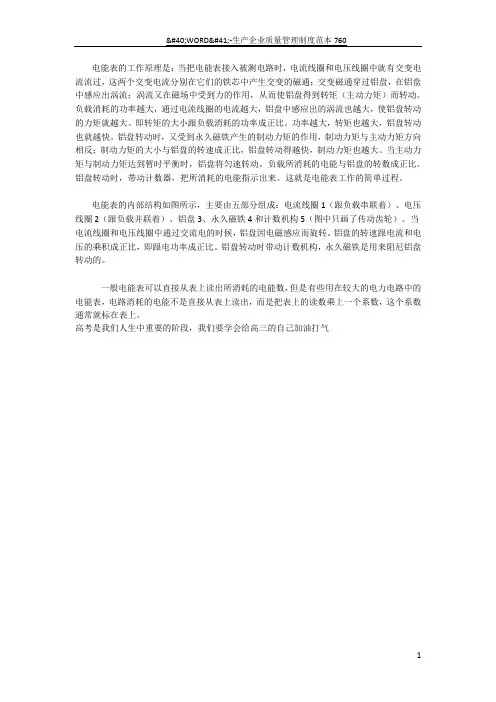

电能表的工作原理是：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

电能表的内部结构如图所示，主要由五部分组成：电流线圈1（跟负载串联着）、电压线圈2（跟负载并联着）、铝盘3、永久磁铁4和计数机构5（图中只画了传动齿轮）。

当电流线圈和电压线圈中通过交流电的时候，铝盘因电磁感应而旋转。

铝盘的转速跟电流和电压的乘积成正比，即跟电功率成正比。

铝盘转动时带动计数机构，永久磁铁是用来阻尼铝盘转动的。

一般电能表可以直接从表上读出所消耗的电能数，但是有些用在较大的电力电路中的电能表，电路消耗的电能不是直接从表上读出，而是把表上的读数乘上一个系数，这个系数通常就标在表上。

高考是我们人生中重要的阶段，我们要学会给高三的自己加油打气
1。

电能表工作原理电能表，又称电度表，是用来测量电能消耗的仪器。

它是家庭、工业和商业用电计量的重要设备之一。

在我们日常生活中，电能表广泛应用于电力系统中，能够准确、可靠地记录电能的使用情况。

那么，电能表是通过怎样的原理来工作的呢？下面将详细介绍电能表的工作原理。

一、电磁式电能表的工作原理电磁式电能表是最常见的一种电能表类型。

它利用了电磁感应的原理进行测量和计算。

电磁式电能表主要由一个铝制的铁芯受力系统和一个感应系统组成。

具体工作原理如下：1. 动力系统部分在电磁式电能表中，电流线圈产生由主电路中通过的电流激励的磁场。

电流通过铁芯和线圈时，会对铁芯和线圈产生一个力矩。

该力矩会使铁芯转动。

2. 感应系统部分感应系统部分是电磁式电能表中的核心部分，它利用了电磁感应原理来测量电压和电流，并通过计算来得出电能值。

电流和电压分别通过电流线圈和电压线圈，电流线圈产生的磁场使铁芯转动。

转动的铁芯会通过机械链和计数装置连接，将转动的机械能转化为电能值。

在电磁式电能表中，磁场的强度与电流的平方成正比，而磁通量的强度与电压成正比。

通过电流线圈和电压线圈产生的磁场和磁通量，电能表可以计算出电流和电压的数值，并根据时间计算出电能的累积值。

二、电子式电能表的工作原理电子式电能表是一种数字式的电能表。

与传统的电磁式电能表相比，电子式电能表采用了微处理器技术和电子测量技术，具有更高的精度和更强的抗干扰能力。

其工作原理如下：1. 采样和量化在电子式电能表中，电流和电压通过传感器进行采样，然后经过模数转换器将信号转换成数字信号。

2. 计算和测量电子式电能表中的微处理器对采集到的电流和电压进行计算和测量，并将计算结果显示在液晶屏幕上。

微处理器可以处理复杂的电能计算，比如功率因数、频率等。

3. 数据存储和通信电子式电能表通常具有数据存储和通信功能。

它可以存储电能使用的历史数据，并支持与其他设备的通信，如抄表系统或智能电网系统。

电子式电能表工作原理的主要优点是精度高、可靠性强且功能丰富。

电能表说明书电能表说明书---1. 简介电能表（也称电力计量表或电度表）是一种用来测量和记录电能消耗的设备。

它是电力系统中必不可少的组成部分，被广泛应用于住宅、商业和工业领域。

本说明书将介绍电能表的基本原理、使用方法以及维护和保养事项。

2. 基本原理电能表的基本原理是根据电能计算公式来测量电能的消耗。

电能计算公式是：```电能（kWh） = 电压（V）×电流（A）×时间（h）```电能表通过测量电压和电流，并根据时间来计算电能的消耗。

它将电能的消耗转换为数字显示或机械指针的形式，使用户能够准确了解电能的使用情况。

3. 使用方法使用电能表非常简单。

首先，将电能表正确连接到电力系统中，确保电压和电流的接线正确无误。

然后，打开电能表的电源开关，此时电能表将开始工作并显示当前电能的消耗。

用户可以根据需要选择查看电能的总消耗、按月或按日的消耗数据。

4. 维护和保养为了保证电能表的准确性和长期稳定工作，以下是一些维护和保养事项：- 定期检查电能表的接线，确保接线牢固可靠。

- 保持电能表周围的环境清洁，并避免灰尘和湿气进入电能表内部。

- 避免电能表受到物理冲击或水淋，以防止损坏。

- 不要轻易拆卸电能表，如需维修或更换，请联系专业人员进行操作。

- 定期校准电能表，确保测量结果准确无误。

5. 常见问题解答5.1 如何读取电能表的数据？通常，电能表会提供数字显示或机械指针的形式来显示电能的消耗。

用户可以直接观察这些显示来读取电能表的数据。

5.2 电能表是否支持多项数据查询？大多数电能表都支持多项数据查询功能。

用户可以通过按键或菜单来切换不同的查询模式，例如总消耗、按月消耗或按日消耗。

5.3 电能表是否可以与其他设备进行通信？一些高级的电能表支持与其他设备进行通信，如智能电网系统或电能管理系统。

这些设备可以实现远程监控和控制电能消耗，并提供更多的功能和服务。

6. 总结电能表是测量和记录电能消耗的重要设备，在电力系统中具有重要作用。

电子式电能表测量原理
电子式电能表是一种使用电子技术测量电能的仪表。

它由电流互感器、电压互感器、数字信号处理单元、计量单元、通讯接口等组成。

其测量原理如下：
1. 电压互感器通过电流互感器将高压电网的电压转换为低压信号输入到电能表中。

2. 电流互感器通过变压器原理将高电流转换为低电流，以便与电能表进行匹配。

3. 数字信号处理单元将输入的电压和电流信号进行采样和处理，得到电流和电压的波形、相位和频率等信息。

4. 计量单元利用取样到的电流和电压信息，对电能进行测量和计算。

计量单元通常使用积分器实现累积计量。

5. 通讯接口可将电能信息传输给监控中心或其他设备，方便电能的监测和管理。

通过以上步骤，电子式电能表能够准确测量不同条件下的电能使用情况，并进行计量和存储，从而实现了电能的监测、管理和计费等功能。

电能表的基本结构与原理电能表，也称为电度表，是用来测量电能消耗的仪器。

它在我们的日常生活中起着至关重要的作用，用来计量家庭、工业和商业用电。

本文将详细解释电能表的基本结构与原理，让你对它有一个全面的了解。

1. 电能表的基本结构电能表一般由以下几个基本部分组成：1.1 表壳表壳是电能表的外壳，通常由耐热、绝缘性能好的材料制成，如塑料或玻璃纤维增强塑料。

表壳的作用是保护内部的元件免受外界的影响。

1.2 电机电能表中的电机是其核心部件，负责驱动计量转盘运转。

电机一般由一定数量的定子线圈和转子组成，通过电流作用产生旋转磁场，驱动计量转盘转动。

1.3 计量转盘计量转盘是电能表中用于计量用电量的部分，它通常由铝合金制成。

当电流通过电能表时，电机驱动计量转盘转动，转动的角度与电能的消耗量成正比。

计量转盘上通常标有刻度，用于读取用电量。

1.4 电流线圈电流线圈是电能表中用于测量电流的部分，它一般由一定数量的线圈组成。

当电流通过电能表时，通过电流线圈产生的磁场会对计量转盘上的铝片产生力矩，从而驱动计量转盘转动。

1.5 电压线圈电压线圈是电能表中用于测量电压的部分，它一般由一定数量的线圈组成。

当电压通过电能表时，电压线圈产生的磁场与电流线圈产生的磁场相互作用，从而驱动计量转盘转动。

1.6 电磁铁电磁铁是电能表中的辅助部分，它一般由线圈和铁芯组成。

当电能表中的电流过大时，电磁铁会吸引铁芯，通过机械传动装置断开电源，以保护电能表的安全运行。

2. 电能表的基本原理电能表的基本原理是基于电磁感应和机械传动的原理。

2.1 电磁感应电能表利用电磁感应的原理测量电流和电压。

当电流通过电流线圈时，产生的磁场作用在计量转盘上的铝片上，产生力矩使其转动。

当电压通过电压线圈时，产生的磁场与电流线圈产生的磁场相互作用，同样会使计量转盘转动。

2.2 机械传动电能表中的电机通过机械传动将旋转运动转换成线性运动，并通过齿轮传递给计量转盘。

这种机械传动的方式可以使计量转盘按照一定比例与电流和电压的变化相对应地转动。

电能表电能表电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

常用电能表定义电工通常用电能表，是用来测量电功的仪表，俗称电度表、火表。

分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2.0.5.1.0、2.0等标准表：0.01.0.05.0.2.0.5等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表型号分类第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母S:三相三线T:三相四线 X:无功B:标准 Z：最高需量D：单相第二字母F:复费率表 S:全电子式D:多功能Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示电能表线路示意图(样图)第五部分：派生号T:湿热和干热两用 TH:湿热带用G:高原用 H:一般用F:化工防腐用；K:开关板式 J:带接收器的脉冲电能表还标有①或②的标志，①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。

还标有产品采用的标准代号、制造厂、商标和出厂编号等。

电能计量电能计量单位有功电能表kW ² h （俗称度1kw。

h=3.6³10的6次方在数值上表示功率1kw的用电器工作1h所消耗的电能）无功电能表kvar ² h字轮计度器窗口（液晶显示窗口）：整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位准确度等级：相对误差，用置于圆圈内的数字表示标定电流和额定最大电流：标定电流（额定电流）：标明于表上作为计算负载的基数电流值：I b额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax额定电压：单相电能表标注：220V三相表有三种标注法：a.直接接入式三相三线：3³380Vb.直接接入式三相四线：3³380/220V电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数： r/kWh； imp/kWh额定频率：50Hz主要技术指标1．稳定准确，性能可靠2．准确度等级：1.0级，符合GB/T17215-1998.IEC1036-19963．电流规格：2.5(10)A，5(20)A，5(30)A，10(40)A，20(80)A4．电表常数：6400imp/kwh，3200imp/kwh，1600imp/kwh5．额定电压：AC220V6．额定频率：50Hz互感器电表接线图(资料样)7．起动电流：0.4%Ib8．字轮位数：6位（含1位小数）9．功耗≤0.6W10．环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）11．抗电磁干扰能力强，可在恶劣电力环境下运行12．强化工艺控制，独特工艺保证，高可靠性设计接入电源性质产品说明有功电能表电能可以转换成各种能量。

电能表计量介绍电能表是在电力系统中量化计量电量的装置，也是一个重要的组成部分。

在现代的电力系统中，电能表的计量精度和可靠性是电网运行的重要保障。

电能表的计量准确性是评价电能表性能的重要指标之一。

在本文中，我们将介绍电能表的计量原理、计量误差、补偿技术等方面的内容。

1. 计量原理电能表的计量原理是基于法拉第电磁感应定律和欧姆定律。

被测电路中的电能通过电压线圈和电流线圈产生电磁感应作用，将电能转化为能够被人们读取的机械运动或电信号，从而得到被测电路中的电能。

电能表可以根据正负向电矢量的方向，精确计量被测电路的有功功率、无功功率和视在功率。

2. 计量误差在实际应用中，电能表的计量精度会因为各种各样的因素而产生误差。

计量误差可以分为绝对误差和相对误差两种。

绝对误差是实际测得电能值与标称电能值之间的差异，而相对误差是绝对误差与标称电能值的比值。

电能表的计量误差包括制表误差、环境因素影响误差、电流互感器误差、电压互感器误差、主定子显示误差等。

3. 补偿技术为了提高电能表的计量准确性，我们可以采用一些补偿技术来处理以上误差。

补偿技术可以分为主要补偿和次要补偿两种。

主要补偿包括校验、校准和调整。

次要补偿包括电流互感器变比校正、电压互感器变比校正、温度补偿等。

通过这些补偿技术，可以显著提高电能表的计量精度。

总结电能表是电力系统运行过程中不可或缺的装置。

计量误差是影响电能表计量准确性的主要因素之一。

在日常维护过程中，我们需要及时进行校验、校准和调整等主要补偿操作，同时也要重视次要补偿，如电压互感器变比校正和温度补偿等。

通过采用这些技术手段，可以显著提高电能表的计量准确性和可靠性，从而为现代电力系统的安全稳定运行提供了有力的支持和保障。

脉冲电能表工作原理
脉冲电能表是一种用于测量电能消耗的仪器，其工作原理基于电能转换为电压脉冲的原理。

下面是脉冲电能表的工作原理的详细说明：
1. 电流变送器：脉冲电能表通过电流变送器来感应电路中的电流。

电流变送器通常采用电感元件，当电流通过时，电流变送器会产生相应的磁场。

2. 电压感应器：脉冲电能表通过电压感应器来感应电路中的电压。

电压感应器通常采用电容元件，当电压通过时，电压感应器会产生相应的电场。

3. 电流与电压感应器的配合：电流变送器和电压感应器相互配合，当电流变送器产生磁场时，电压感应器产生的电场与之相互作用，同时产生感应电流，这个感应电流与线路中的电流成比例关系。

4. 衰减放大器：感应电流经过衰减放大器放大。

5. 区间切换器：脉冲电能表通过区间切换器将感应电流分为多个区间，以便精确测量电能的消耗。

6. 计数器：区间切换器输出的电流通过计数器进行计数，记录电能的消耗量。

7. 显示和存储：脉冲电能表通过数码管或液晶显示屏显示电能
的消耗量，并可以将其存储在内部的存储器中，以便后续查询和分析。

总结：脉冲电能表利用电流变送器和电压感应器感应电路中的电流和电压，经过衰减放大和区间切换后，通过计数器进行计数，最终显示和存储电能的消耗量。
