CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。所以很多设计院还是在用天正Ⅱ系列的工具集软件。我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图
在做施工图设计时，做平面图成了最主要的步骤之一。以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图
立面图的画法和平面图的画法主体上的差别不大。但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。这时候标高标注已经不准确了。要达到准确的标注可以在0.000标高处标一个标高。如图所示，把图向上移动48288就可以准确进行标高标注了。
3.是否觉得外包线命令总有那么多毛病，画立面的时候建立一个e_wall2，除了要生成外包线的墙线使用默认图层，其他外墙线都归到e_wall2，这样外包线命令就不会出错了。
剖面
1.画剖面的时候我们会把平面轴线标注拷贝过来使用，这个时候用轴号都是有一定旋转状态的。轴线修改里边取消外偏命令能轻松把轴号改变为正常的样式。
2.把剖切墙线属性转成平面墙线，可以用插入门窗的命令插入，修改剖面窗；可以使用加窗套命令生成窗台和挑檐。
8﹒1
天正建筑软件简介
Tarch 是北京天正公司在AutoCAD 平台上开发的建筑设计专业软件，随着CAD 版本的不断提升，天正建筑软件也在不断优化、改革，其绘制建筑施工图的能力越来越强大。本节将以Tarch7.0 为例，介绍建筑施工图的绘制方法。一、天正建筑软件图形界面与建筑设计流程（一）天正的图形界面天正图形界面如图8-1 所示。Tarch7.0 的主要功能都列在“折叠式”三级结构的屏幕菜单上，上一级菜单可以单击展开下一级菜单，同级菜单相互关联，展开另一个同级菜单时，原来展开的菜单自动合拢。二到三级菜单是天正建筑的可执行命令或者开关项，当光标移到菜单上时，AutoCAD 的状态行会出现该菜单功能的简短提示。有些菜单项无法完全在屏幕可见，为此可用鼠标滚轮上下滚动菜单快速选取当前不可见的项目。另外，也可以在一级菜单上单击鼠标右键展开下一级菜单。
图8-1TArch 图形界面
152
（二）建筑设计流程
创建工程
轴（柱）网布置
创建墙体
房间设计
插入门窗
楼梯楼板
台阶坡道
阳台散水
屋顶设计
完成平面图设计，图纸加入工程
系统自动生成立面及剖面图
立剖面深化，图纸加入工程
图8-2 建筑设计流程
8﹒2
天正命令的的执行方法

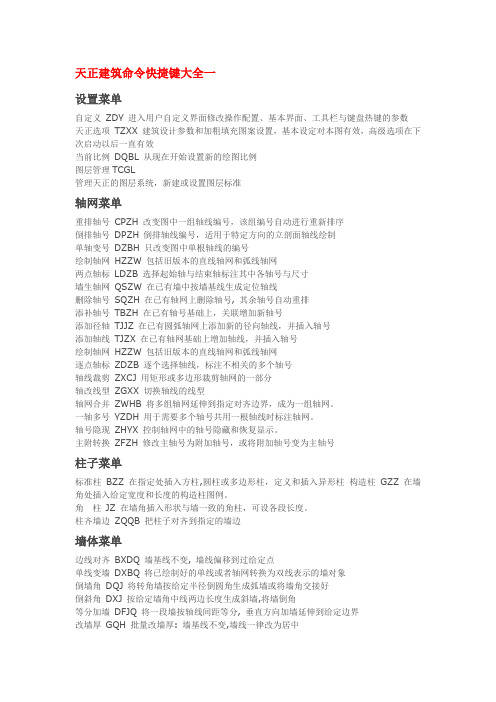

天正建筑软件大部分功能都可以在命令行键入命令执行，屏幕菜单、右键快捷菜单和键盘命令三种形式调用命令的效果是相同的。键盘命令以全称简化的方式提供，“双线直墙” 如→“SXZQ” ，采用汉语拼音的第一个字母组成。少数功能只能菜单点取，不能从命令行键入，如状态开关。Tarch7.0 的命令格式与AutoCAD 相同，但选项改为快捷键直接执行的方式，不必回车，如“直墙下一点或〔弧墙（A）/矩形画墙（R）/闭合（C）/回退（U）〈另一段〉” 〕：，键入“A”“R”“C” 、、、或“U”均可直接执行。初始设定Tarch7.0 为用户提供了初始设置功能，
通过选项对话框进行设置，分为“天正基本设定” 与“天正加粗填充”两个页面。（一）基本设定用于设置软件的基本参数和命令默认执行效果，用户可以根据工程的实际要求对其中的内容进行设定，如图所示。（二）加粗填充专用于墙体与柱子的填充，提供各种填充图案和加粗线宽，并有“标准”和“详图”两个级别，由用户通过“当前比例”给出界定，当前比例大于设置的比例界限，就会从一种填充与加粗选择进入另一种填充与加粗选择，有效地满足了施工图中不同图纸类型填充与加粗详细程度不同的要求。
154
8﹒3
1、绘制建筑平面图
任务
（a）底层平面图
（b）标准层平面图
155
（c）顶层平面图
（d）屋顶平面图图 8-3 建筑平面图
156
2、利用建筑平面图生成建筑立面和建筑剖面图
（a）
（b）
157
（c）
（d）图 8-4 建筑立面图
158
图 8-5 建筑剖面图
8﹒4
绘制步骤
（一）、绘制建筑平面图 1、建立柱网选择“轴网柱子”菜单→“绘制轴网”命令后，显示“绘制轴网”对话框，在对话框右侧选择数据，输入开间间距、进深间距，如图 7—6 所示。如果数据不一致，可以点击电子表格“轴间距”或“键人”栏中的数据进行修改。修改完成后单击“确定”按钮，在绘图区单击鼠标左键，生成轴网。（注意：先只输入主要轴线，附加轴线暂不输入）
参数说明： 1．上开：上方标注轴线的开间尺寸。 2．下开：下方标注轴线的开间尺寸。 3．左进：左方标注轴线的进深尺寸。 4．右进：右方标注轴线的进深尺寸。 5．夹角：输入开间与进深轴线之间的夹角数据，默认为夹角90‘的正交轴网。 6．键人：键人一组尺寸数据，用空格或英文逗号隔开，回车，数据输入到电子表格中。
图 8-6“绘制轴网”对话框
159
图 8-7 轴网图 2、标注轴网选择“两点轴标”菜单命令后，在绘图区域选择起始轴线的位置，显示“绘制轴网”对话框，在对话框中选择“标注双侧尺寸”，然后选“确定”，标注后如图 8-8
图 8-8 标注后的轴网图 3、添加附加轴线添加轴：柱网轴线→添加轴线→选择参考轴线→点击③轴→新增轴线是否为附加轴线→选Y→偏移方向→在绘图区点击③轴右边的区域→距参考轴线的距离→键盘输入 2100。命令行显示如图 8-9 添加附加轴线后的图如图8-10
图 8-9
命令行显示的操作顺序
图 8-10 添加附加轴线后的图同理添加 1/C、1/B、1/7 等轴线，如图 8-11 D、E 轴线号重叠，采用夹点编辑的方法拖开。
图 8-11 添加完附加轴线后的图
161
4、绘制墙体墙体→绘制墙体→在“绘制墙体”对话框中选取要绘制墙体的左右墙宽组数据，左宽 120、右宽 120；选择一个合适的墙基线方向，然后单击下方工具栏图标，在“直墙绘制”进入绘制墙体，如图 7—12 所示。绘制后的墙体如图 8-13
图 8-12 “绘制墙体”对话框
如图 8-13 绘制后的墙体 5、绘制门窗、选择“门窗”→“门窗”菜单后，显示如图 8-14 所示“门窗参数”对话框选插入 C1 窗：，输入窗的其它参数如图 8-15 所示→选择依据两侧轴线等分插入
→点击 A 轴上 2～4 轴间的墙体→按指定参考轴线〔S〕/门窗个数（1～2）〈1〉→选“1”。同理插入 C2、C4、C5、M2,MC1 如图 8-16 所示。 2 C4、C5、M2,MC1
162
图 8-14
“门窗参数”对话框
图 8-15
窗的其它参数图
图 8-16
参数说明按对话框最下方工具栏的门窗定位方式从左到右依次讲述；1．自由插入。可在墙段的任意位置插入，速度快但不易准确定位，通常用在方案设计阶段、， 2．顺序插入。以距离点取位置较近的墙边端点或基线端点为起点，按给定距离插入选定的门窗。 3．轴线等分插入。将一个或多个门窗等分插入到两根轴线间的墙段等分线中间，如果墙段内没有轴线，则该侧按墙段基线等分插入，如图 7—17 所示。 4．墙段等分插入。此命令在一个墙段上按墙体较短的一侧边线插入若干个门窗，按墙段等分使各门窗之间墙垛的长度相等，如图 7—18 所示。
图 8-17 轴线等分插入
图 8-18 墙段等分插入
163
插入门 M1: 选
，输入门的其它参数，并双击门窗参数对话框中的门立面图，选择门的类型→选择实木门→选实木工艺门 3→点击
，如图 8-19 所示→选择依据垛距定距
→取垛距为 60，如图 8-20 所示→点击 B 轴上 3～4 轴间偏向 4 轴的墙体→插插入入门 M1，用夹点编辑的方法调整门的开启位置和方向。同理插入:M2 （注：M2 和 M3 为玻璃门）同理插入 2、M3 如图 8-21 所示。
图 8-20
门窗参数图
图 8-19
天正图库管理系统图
图 8-21
插入部分门窗后的平面图
164
插入转角窗 C3:门窗→转角窗→将转角窗对话框中：窗编号改为 C3；窗高改为 1500；窗台高改为 900，如图 8-22 所示→命令行显示：请选取墙内角→点取 1 和 B 轴交界处的内墙角→观察变成虚线的墙，输入转角距离：960→观察变成虚线的墙，输入转角距离：480 →命令行显示：请选取墙内角→点取 11 和 B 轴交界处的内墙角→观察变成虚线的墙，输入转角距离：480→观察变成虚线的墙，输入转角距离：960，如图 8-23 所示。
图 8-22
绘制角窗对话框
图 8-23 6、绘制楼梯、
插入角窗后的平面图绘制标准层楼梯：绘制标准层楼梯：楼梯其它
→双跑楼梯→出现“矩形双跑楼梯”对话框→楼梯参数：楼梯高度： 2800；梯间宽：2160；井宽：60；踏步数：18；踏步宽：250→休息平台：矩形；宽度：1130→踏步取齐：齐楼板→扶手边梁：扶手高度：900；扶手宽度：60；扶手距边：0；自动生成内侧扶手→层类型：中间层；如图 8-24 所示→确定，点取 E 和 5 轴交点内墙角→双击“上”，改为“上 18”；双击“下”，改为“下 18”。如图 8-25 所示。
图 8-25 楼梯图绘制底层双跑楼梯：双跑楼梯绘制底层双跑楼梯：复制标准层平面图，在复制后的标准层平面图中双击楼梯→出现矩形双跑楼梯对话框，将“层类型”改为“首层”，确定。→删除“下 1 8”及其箭头，如图 8-26 所示。绘制底层直跑楼梯：绘制底层直跑楼梯：在底层双跑楼梯的起步处绘制一根构造线→楼梯其它→梯段参数：梯段高度 900；梯段宽度 1050；梯段长 1250；踏步高度 150；踏步宽度 250；踏步数 6；无剖断→确定→点击平面空白处任意点→将楼梯旋转 180°→将直跑楼梯向下移动 900：点移动工具条，选择对象，选直跑楼梯，指定基点或位移，在直跑楼梯上点击任意点，指定位移的第二点：＠0，0，-900，确定。→移动单跑楼梯：以单跑楼梯的右下点为基点，将其移动到⑦轴墙与构造线的墙身左交点处。→复制“上 18”的文字及箭头至直跑楼梯处，双击“上 18”，改为“下 9”，如图 8-27 所示。图 8-26 底层矩形双跑楼梯 7、绘制底层楼梯间入口门洞：绘制底层楼梯间入口门洞底层楼梯间入口门洞：（1）先将墙改为高 2300，底标高-900 的墙删除 E 轴上 5～7
轴上的 C4 窗→将 E 轴上 5～7 轴上的墙体向下移动 1400 →改墙高为 2300：“墙体”菜单→墙体工具→改高度→选择墙体、柱子或墙体造改墙高为 2300：型：点击 E 轴上 5～7 轴上的墙体→新的墙体高度（2800）:2300→新的标高（-1400）： -900→是否维持窗墙底部间距不变（Y/N）:N→确定。（2）插入 1800×2100 的洞口“门窗”→门窗→矩形洞口，选轴线间插入，其它参数如图 8-28 所示→点击 E 轴上 5～7 轴上的墙体，→指定参考轴线[S]/门窗个数(1~ 1)<1>，确定。
图 8-27 底层楼梯平面图 8-28 矩形洞对话框 8、绘制底层散水、楼梯其它→散水→出现“散水”选项卡：室内外高差：900；散水宽度：600；偏移外墙皮： 0；勾选:创建室内外高差平台→请选择构成一完整建筑物的所有墙体（或门窗）→选择一层平面所有的墙体→回车。如图 8-29 所示。
图 8-29 9、绘制阳台、
底层散水图
绘制底层阳台：楼梯其它→阳台→阳台轮廓的起点：点取 A 轴和 2 轴交点墙角的墙外皮交点→然后用光标引导方向输入 1500→用对象捕捉和对象追踪的方法追踪出阳台水平方向外边线与 10 轴外墙边线的交点→最后点取侧栏板与墙外皮的交点作为阳台终点→回车结束→命令行继续提示：选择所邻接的墙（或窗）柱→空回车，则接着出现下一行提示→是否认为两端点接邻一段直墙？（Y/N）〔Y〕;空回车→出现阳台对话框，填写相关数据如图 8-30 →点确定；阳
台如图 8-31 所示。同理绘制5～7 轴间 E 轴上的雨篷，阳台对话框中的取值如图8-32 所示。同理绘制标准层、顶层的阳台和顶层阳台盖板。
图8-30 阳台对话框
图8-31 阳台平面图
图8-32
绘制雨蓬对话框
168
10、修改标准层楼梯入口处的墙体位置、将E 轴上5～7 轴上的墙体向下移动1400：点移动工具条，选择对象：选E 轴上5～7
轴上的墙体及C4 窗，指定基点或位移，在 E 轴上5～7 轴上的墙体点击任意点，指定位移的第二点：＠0，0，-1400，确定。11、11、绘制六层平面图⑴改 E 轴上5～7 轴上的墙体高度复制标准层平面图→ 改E 轴上5～7 轴上的墙体高度：改墙高为4200：“墙体”菜单→ 墙：体工具→ 改高度→ 选择墙体、柱子或墙体造型：点击E 轴上5～7 轴上的墙体→ 新的墙体高度（2800）:4200→ 新的标高（-14 00）：-1400→ 是否维持窗墙底部间距不变（Y/N）:Y→确定。※也可以双击 E 轴上5～7 轴上的墙体→ 出现墙体编辑对话框→ 将对话框中墙高改为4200 即可。如图8-33 ⑵改楼梯形式双击平面图中的楼梯间→ 出现矩形双跑楼梯对话框→ 将层间类型改为“顶层” ，删除“上18”的文字和箭头即可。12、12、绘制屋顶平面图⑴绘制屋顶平面图复制标准层平面图→ 删除所有内墙和外墙上所有门窗及楼梯→
将墙高改为1m: “墙体”菜单→ 墙体工具→ 改高度→ 选择墙体、柱子或墙体造型：框选所有的墙体→ 新的墙体高度（2800）:1000→ 新的标高（-1400）：0→ 是否维持窗墙底部间距不变（Y/N）:Y→确定。双击阳台→ 出现阳台对话框→ 改栏板高为200 即可。图8-33 墙体编辑对话框⑵绘制1～1/4 轴和1/7～11 轴间的外墙天沟：楼梯其它→阳台→ 阳台轮廓的起点：点取1 轴和E 轴交点墙角的墙外皮交点→然后用光标引导方向输入600→ 用对象捕捉和对象追踪的方法追踪出天沟水平方向外边线与1/4 轴外墙边线的交点→ 最后点取侧栏板与墙外皮的交点作为阳台终点→ 回车结束→ 命令行继续提示：选择所邻接的墙（或窗）柱→ 空回车，则接着出现下一行提示→ 是否认为两端点接邻一段直墙？（Y/N）〔Y〕;空回车→ 出现阳台对话框，填写相关数据如图8-34 → 点确定；天沟如图8-35 所示。
图8-34 天沟对话框
图8-35
天沟平面图
169
13、门窗标注、尺寸标注→ 门窗标注→ 起点：点取2～4 轴间A 轴外一点P1→终点：点取2～4 轴和A～B 轴间平面空间内一点P2 如图8-36 所示）选择其它墙体：→ 框选A 轴上其它墙体→ 确定。同理：标注其它墙体上门窗尺寸。（二）绘制建筑立面图
1、创建楼层表图8-36 门窗标注示意图“文件布图”→ 工程管理→ 新建工程→ 输入新的工程文件名：宿舍→ 单击“保存”按钮→ 在本图
上框选标准层的区域范围→打开所绘制的平面图→ 点“框选标准层”按钮→ 对齐点：点击A 轴和2 轴的交点→ 将层高改为2800。同理：输入2～5、6 和7 层平面，如图8-37 所示。
图8-37 创建楼层表示意图2、生成立面图点击“建筑立面”按钮→ 请输入立面方向或〔正立面（F）/背立面（B）/左立面（L）/右立面（R）〕:F→ 请选择要出现在立面上的轴线：点选1、11 轴→ 回车，出现“立面生成设置”对话框（如图8-38 所示）→ 在“标注”选项框内去掉：左侧标注和绘制层间线→ 确定生成1-11 立面图→ 添画屋顶线→ 在轴号圈内双击→ 输入1 或11。
图8-38 “立面生成设置”对话框
170
标注图名：“符号标注”→ 图名标注→ 出现“图名标注”对话框→ 输入“1-11 立面图”如图8-39 所示→ 点击绘图区图名标注位置（如图8-4 a 所示）。
图8-39 图名标注对话框同理：生成立面8-1、A-E 和E-A 立面图,如图8-4b、c、d 所示。（三）绘制剖面图1、作剖切线用多段线作剖切线的参考线P1—P2—P3—P4 如图8-40 所示
图8-40 P1～P4 参考线图“符号标注”→ 剖面剖切→ 请输入剖切编号〈1〉：空回车→ 点取第一个剖切点P1→点取第二个剖切点P2→ 点取下一个剖切点P3→ 点取下一个剖切点P4,回车→
171
点取剖视方向：点取P4 左边任意点。2、生成剖面图
点“建筑剖面”按钮
→ 选择一剖切线：点选已绘制好的剖切线→ 请选择要出现在剖面
图上的轴线：点选D、1/B 和A 轴轴线→ 出来“剖面生成设置”对话框，如图8-41 所示→ 点“生成剖面” ，生成剖面如图8-42 所示。
图8-41 所示“剖面生成设置”对话框
图8-42 初生成的剖面3、剖面细化和修整
172
（1）梯板填充“剖面”→ 剖面填充→ 选择对象：点选需填充的某个楼梯边线，空回车→ 出现“请点取所需的填充图案”对话框→ 点选“涂黑”→确定。同理：填充其它需要填充的梯段板。（2）门窗过梁“剖面” 门窗过梁→ 选择要加过梁的剖面门窗：→ 用右框选整个剖面图，空回车→ 输入梁高〈120〉：180，空回车。（3）双线楼板“剖面”→ 双线楼板→ 请输入楼板起始点：点击底层楼面与 A 轴墙右侧的交点→结束点：点击底层楼面与1/B 轴墙左侧的交点→ 楼板顶面标高（0）空回车→ 楼板的厚度：（向上加厚取负值）〈120〉：空回车。同理：画出其它双线楼板。画顶层双线楼板：在顶层作构造线→ 然后再将构造线向下偏移300 和500→ 绘制出斜向的双线楼板（起点：在 A 轴墙右侧与偏移了300 的构造线的交点；结束点：在D 墙左侧与偏移了500 的构造线左侧的交点。）（4）填充楼板及阳台板用CAD 中的方法或天正剖面填充的方法进行填充（“剖面”→ 剖面填充→选择对象：点选需填充的某个楼板的边线，空回车→ 出现“请点取所需的填充图案” 对话框→ 点选“涂黑”→确定）（5）添画楼梯梯口
梁（截面尺寸为200×300）和B 轴处的楼面梁，如图8-5 所示（6）添画楼梯扶手“剖面”→ 参数栏杆→ 出现“楼梯栏杆参数”对话框，设置好参数后如图8-43 所示→ 确定→ 请给出剖面楼梯的插入点: 点击梯段起点与地面线的交点→ 得到第一段栏杆。同理：画出其它段的栏杆。
图8-43 剖面楼梯栏杆参数对话框（7）扶手接头“剖面”→ 扶手接头→ 请点击第一组接头线：点击第一端楼梯上端扶手→ 再点取第
173
二组接头线：点取相邻段的上一节楼梯下端扶手→ 扶手接头的伸出长度（150）空回车→ 得：到一个扶手接头。同理：画出其它接头扶手。画第一段下部扶手：“剖面”→ 扶手接头→ 请点击第一组接头线：点击第一端楼梯上端扶手→ 再点取第二组接头线：点击第一端楼梯上端扶手→ 扶手接头的伸出长度（150）：空回车→ 得到起点扶手接头。同理：画出顶层顶部接头扶手。如图8-5 所示
