天正节能软件介绍

天正节能计算,参数选择摘要：一、天正节能计算简介1.天正节能计算的定义2.天正节能计算的意义二、参数选择的重要性1.参数选择对节能计算结果的影响2.参数选择的原则和方法三、具体参数选择1.建筑物的基本信息2.能源种类及供应情况3.节能措施的选用四、参数选择案例分析1.案例背景介绍2.参数选择过程及结果3.节能效果分析五、总结1.参数选择在天正节能计算中的关键作用2.对未来天正节能计算参数选择的建议正文：一、天正节能计算简介天正节能计算是指通过科学的计算方法，分析建筑物的能耗情况，从而提出合理的节能措施，以降低能源消耗、减少环境污染、提高建筑物舒适度的一项技术。

这项技术在我国建筑节能领域得到了广泛应用，对于推动我国建筑节能事业的发展具有重要意义。

二、参数选择的重要性参数选择是天正节能计算过程中的关键环节，直接影响到节能计算结果的准确性和可行性。

合理的参数选择应遵循以下原则：准确性、全面性、实用性、可操作性。

具体方法包括：参考相关标准和规范、结合实际情况、充分考虑建筑物的特点和使用需求等。

三、具体参数选择在进行天正节能计算时，需要根据建筑物的具体信息进行参数选择，主要包括以下几个方面：1.建筑物的基本信息：包括建筑物的功能、规模、地理位置、建筑形式等；2.能源种类及供应情况：包括能源类型、能源价格、能源供应方式等；3.节能措施的选用：包括节能技术的应用、设备选型、运行策略等。

四、参数选择案例分析以下是一个关于参数选择的具体案例分析：1.案例背景：某地区一栋办公楼，总建筑面积为5000平方米，功能为办公及会议，能源类型为电力。

2.参数选择过程及结果：（1）建筑物的基本信息：根据建筑物的功能和规模，选择相应的建筑负荷指标；（2）能源种类及供应情况：根据能源类型和供应方式，选择相应的能源价格和供应系数；（3）节能措施的选用：结合建筑物的特点和使用需求，选择合适的节能技术和设备，如高效空调机组、LED照明等。

天正建筑节能软件TBEC天正建筑节能分析软件TBEC基于天正建筑软件TArch开发，涵盖采暖地区（包括严寒A区、B区和寒冷地区）、夏热冬冷地区、夏热冬暖地区等国内各建筑气候分区，适用于新建、改建和扩建的居住建筑、公共建筑的节能分析和计算，既能进行建筑围护结构规定性指标的检查，又能进行全年8760小时的动态能耗指标的计算，也能进行采暖地区耗煤量和耗电量计算，并与国家标准和各地方标准进行一致性判定。

计算科学准确，使用简单方便。

TBEC可实现快速建模，无需模型转换，无需二次建模，可充分利用建筑方案、扩初和施工图，达到节能设计和建筑设计同步进行，与建筑设计成果无缝链接，实现数据共享。

TBEC公建、居住节能（夏热冬冷、夏热冬暖、采暖地区）各版本都通过了建设部评估，达到“国内领先水平”。

同时针对各地方对节能的不同要求，天正节能软件具有各地方不同版本，在全国若干省市进行了评估验收，并被当地有关部门推广使用。

一、设计依据：TBEC主要设计依据是《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95），《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001），《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2003)，《公共建筑节能设计标准》（GB50189－2005），《采暖通风与空气调节设计规范》(GB50019-2003)和《民用建筑热工设计规范》等以及各省、市地方节能标准和实施细则。

二、工作流程和特点1．设置工程参数在工程参数中，可以设定工程的建设单位、设计单位、施工单位、工程地点、工程朝向、工程类型等信息，以及工程的内外表面换热系数、外墙屋顶日射吸收率、外窗遮阳系数等用于分析的能耗计算参数。

2．节能分析建模TBEC可以直接利用天正建筑TArch绘制的图，无需二次转换即可作为节能模型，使节能设计与建筑设计同步进行，对方案提供即时的分析。

天正丰富的自定义实体的建筑对象——墙体、门窗、房间等，使得三维建模过程十分快速、智能。

节能设计一、建主体：直接导入天正5或6模型在天正中，要处理的问题：1、要识别内外墙；2、要不需要进行节能计算的部分（看规范）；3、天正的玻璃幕墙、屋顶线在节能软件中无法判定！节能中只关心插入外墙中的柱子，独立的柱子不必理会，所以删掉；而构造柱需转化成标准柱。

二、建屋顶：搜屋顶线（偏移建筑轮廓的距离为0）注：节能标准中规定，屋顶挑出墙体之外的部分对温差传热没有贡献，因此屋顶轮廓线应当与墙外皮平齐，也就是外挑距离等于零；多坡屋顶：多坡屋顶限定高度后成为平屋顶（带斜坡）；三、生成“建筑轮廓”[房间] →[搜索房间] （软件会自动区分内外墙）（为“体形系数计算”做准备，以及检查外墙是否闭合！）设置“房间功能”（Ctrl+1），主要是“卫生间、厨房、楼梯间”等不需采暖的空间（规范：夏热冬暖地区南区可不考虑冬季采暖）设置“指北针”[注解工具] →[指北针]，（为“计算窗墙比”做准备）四、主体和屋顶结合①[建楼层表]，坡屋顶单独一层；②[屋顶] →[墙齐屋顶] →设置参考墙，再选择所要对齐的墙；③三维组合；（在节能设计中，柱子仅仅用于外墙的平均传热系数计算，需要的是柱子占墙段的属性；柱高自动按墙高计算，所以柱子高度对节能设计结果没有影响）五、进行“重叠检查”，“墙柱检查”，“模型检查”，是否有错？六、规定性指标计算Ⅰ、体形系数计算（建筑外围护结构的外表面积与其包围的体积之比）<4.0.3>，<6.1.1.3> [节能设计] →[数据提取]；在建筑发生变更而需重新提取数据时，先“计算”再“确定保存”（对于夏热冬暖地区北区，体形系数有要求，南区无要求）Ⅱ、窗墙比（C M）计算（外窗面积与外墙面积之比）<4.0.4>，<6.1.3.1>与建筑模型、朝向、各地细则中规定的朝向定义及凸窗计算规定有关①[热工设置] →[工程设置]；设置“地理位置”，选择“标准选用”，“选择指北针”，设置“太阳辐射吸收系数”；②[节能设计] →[窗墙比] →与规范对照后“取消”设置外窗“可开启面积比”（右键“门窗类型”）Ⅲ、传热系数K及热惰性指标D计算<4.0.6>，<6.1.2.1>①[热工设置] →[工程构造]（可对东南西北各墙设置不同的材料）②[选择浏览]→[选择外墙] →Ctrl+1：设置“构造、梁构造、梁高（平均的）”[选择窗户] →Ctrl+1：设置“构造、过梁高、过梁超出宽度”窗过梁：过梁宽同墙厚，过梁高为300～350mm，过梁超出宽度250mm③[节能设计] →[平均K值]；Ⅳ、遮阳系数计算①选择阳台推拉玻璃门→右键“遮阳类型”，设置遮阳类型及其参数，再“赋给外窗”值得注意：单侧垂直遮阳时，按挑出长度的一半进行简化计算（外遮阳一旦设置好，如果不改变形式仅仅修改参数可以在AutoCAD的特性表“Ctrl+1”中进行；可用“无遮阳”去掉遮阳设置）②露台推拉玻璃窗，水平无遮阳时，只需设置其垂直遮阳参数七、性能指标计算：[能耗计算]八、规定性指标检查：[节能检查]八、节能报告：[节能报告]、[导出审图]门转窗：建筑节能设计中，要把透光的外门当作窗来计算。

节能操作流程：1，模型处理。

接到一个工程，先把需要做节能的平面图复制到一起，重新命名。

然后，可以把标注，示意图形等全部删除，只剩下墙，门窗，柱子，阳台。

注意：新版软件的平屋顶需要建出来！轴线的话，考虑到以后楼层组合找对齐点时，可能用到。

建议关闭其图层，而不删除。

处理完后，重新保存一下图纸。

模型处理时，比较重要的命令是将墙体，柱子的高度改与层高相同（支持框选）。

2，节能建模——工程管理——新建工程（注意：最好新建一个文件夹，把新建的工程和处理好的底图放到里面），点开下面的对话框，图纸——平面图——右键添加。

3，节能建模——墙体——识别内外（如果外围墙体完全闭合，会有红虚线显示），房间——搜索房间。

识别内外时，可以通过变化墙体的显示模式，来找出墙体断开或者重合部位等有碍于外围护闭合的因素。

4，节能建模——工程管理——楼层，添加楼层，然后组合。

命令行提示：选择第一个角点<取消>: 选取定义范围的第一点另一个角点<取消>: 选取定义范围对角点对齐点<取消>: 从图上取一个标志点作为各楼层平面的对齐点5，设置——规范选择，选择节能计算依据的规范及计算地点。

设置——工程设置，可以填写工程信息，设置工程参数。

其中，室外地坪标高有采暖半地下室的需要设置，其余情况均为0。

6，热工设置——系统划分（住宅），热工设置——工程构造（可以自己逐项添加，也可以读取已存在的tps文件）点取菜单命令后，显示对话框如下：在“工程构造库”对话框里，有天正默认的一套工程各类别的构造作法，用户可根据工程的需要进行选择，若默认的工程类别不符合工程的需求，则用户可通过单击原构造行或右击行首，从快捷菜单中选“新建行”，单击空白栏两种方式进行构造的选择，此时会显示一个导入按钮，单击该按钮进入构造库，双击要导入的构造行首即可导入该工程所需的构造。

当用户选中其中一种构造后，在该对话框的下端会显示当前所选构造的材料种类，以及各层材料的厚度，同构造库一样，材料中也可添加、删除一行，点击材料名称后的导航按钮可以打开天正材料库，选取新的材料。

第一节：天正软件简介及轴网工具一、天正暖通软件简介天正软件是北京天正软件开发的建筑专业系列软件天正公司是由具有建筑设计行业背景的资深专家发起成立的高新技术企业，自1994年开始就在AutoCAD图形平台成功开发了一系列建筑、暖通、给排水、电气等专业软件，是Autodesk公司在中国大陆的第一批注册开发商。

天正暖通的早期版本以软件工具集为开发方向，因设计辅助工具而声誉卓著。

近几年来不少天正用户希望天正软件不应该仅仅停留在工具集上面，热切盼望其能进一步向智能化方向发展，同时AutoCAD平台以及开发技术的发展与进步对此所提供的有力支持，为实现新构思的软件功能提供了强大动力。

天正人经过数年辛勤耕耘，总结多年从事暖通软件开发经验，结合当前国内同类软件的各自特点，搜集大量设计单位对暖通软件的设计需求，推出从界面到核心面目全新、具有革命性变化的新版THvac，将会在暖通专业设计领域中得到更加广泛的应用。

天正暖通THvac8是天正公司积累多年的扛鼎之作，支持AutoCAD2002－2009为平台，是天正公司总结多年从事暖通软件开发经验，结合当前国内同类软件的特点，搜集大量设计单位对暖通软件的功能需求，向广大设计人员推出的专业高效的软件。

建筑图绘制内嵌天正建筑TArch8.0模块，可绘制天正自定义对象的建筑平面图,支持天正建筑各个版本绘制的建筑条件图。

智能化管线系统采用三维管道设计，模糊操作实现管线与设备、阀门的精确连接；管线交叉自动遮断。

供暖绘图采暖平面绘图方便快捷，双击可编辑修改；提供了【立干连接】、【散立连接】、【散干连接】等均多种自动连接方式；系统图既可通过平面的转换，亦可利用各工具模块快速生成；原理图绘制符合设计实际；采用先进的标注功能，使标注管径、坡度、散热器、标高等大量工作更灵活方便。

地暖设计功能独到，唯一支持不同朝向不等管间距的一次性绘制，【异形盘管】支持不规则房间布置。

针对外墙朝向布置更加合理，可绘制多种样式的地热盘管，双击可编辑盘管间距及出口方向等参数，通过【盘管统计】功能可以统计盘管长度及间距。

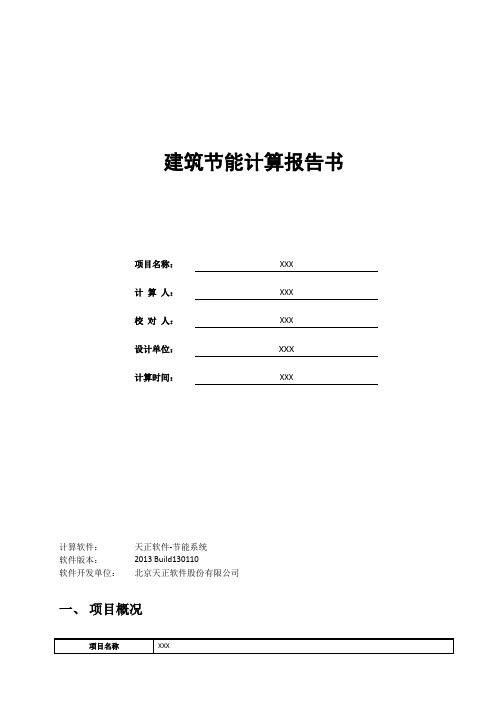

建筑节能计算报告书项目名称：XXX计算人：XXX校对人：XXX设计单位：XXX计算时间：XXX计算软件：天正软件-节能系统软件版本：2013 Build130110软件开发单位：北京天正软件股份有限公司一、项目概况二、建筑信息三、设计依据1.《河北省工程建设标准-公共建筑节能设计标准》（DB13(J)81-2009）2.《公共建筑节能设计标准》（GB50189-2005）3.《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）4.《建筑幕墙物理性能分级》（GB/T 15225）5.《公共建筑节能设计标准》（DBJ 01-621-2005）6.《居住建筑节能设计标准》（DB13（J）63-2007）7.《民用建筑热工设计规范》（GB 50176-93）四、体形系数一、外墙主体部位热工计算加气砼砌块(EPS板)一、防火隔离带热工计算加气砼砌块(岩棉)一、外墙平均热工参数计算一、屋顶➢屋顶主体部位热工计算平屋面(非上人屋面)(挤塑板)一、外窗气密性等级判定一、幕墙气密性等级判定二、外窗热工参数计算东向：60系列断桥铝合金型材6高透光Low-E+12氩气+6透明玻璃西向：60系列断桥铝合金型材6高透光Low-E+12氩气+6透明玻璃南向：60系列断桥铝合金型材6高透光Low-E+12氩气+6透明玻璃北向：60系列断桥铝合金型材6中透光Low-E+12氩气+6透明玻璃一、周边地面热工计算地暖地面一、非周边地面热工计算地暖地面二、静态判断计算结论根据计算，该工程满足《河北省工程建设标准-公共建筑节能设计标准》（DB13(J)81-2009）的相应要求。

节能软件注意事项（201006）1．安装天正节能软件时，不能安装在盘符:\progrom file\tangent下，建议安装在盘符：\tangent下，因系统自动生成的(progrom file )文件夹的文件名称中间有空格，影响动态计算，而导致动态计算无法完成。

2．天正3画的图要在天正节能7.5下面打开后，用“文件布图”下的“旧图转线”和“线转新图”命令把二维图转为三维图。

或是在天正建筑7.5下文件布图下的旧图转换命令。

3．在二维图转三维图后，很容易出现断墙现象，当该问题不易被查出时，可以在应用TBEC 的过程中发现。

“识别内外”命令可以检查外墙是否有断墙情况，“搜索房间”可以检查内墙是否有断墙情况；4．当因标准层的平面图过大，导致使用“识别内外”命令后，看不清自动生成的红色虚线是不是沿着建筑的外墙走的，从而检查不出外墙是否存在断墙情况。

此时可以用“外墙轮廓”命令来完成此项检查工作；5．若对外墙、外门、屋顶的日射吸收率和外窗的遮阳系数有设置要求，可以在“设置”→“计算参数二”、“计算参数三”下调整；6．若在TBEC被卸载后，并重新安装了TBEC，在新安装的TBEC中第一次打开用以前被卸载的TBEC软件做过节能分析的施工图后，要再做节能分析，必须把“设置”→“工程位置参数”→“计算地点”重新选择一遍；7．在“楼层表”中输入多层信息时，必须要用“~”表示（比如1至10层都是同一张标准层图，在楼层信息中要输入1~10）；8．若要重新执行“搜索房间”命令，必须先把前面的搜索房间信息删掉再执行，否执动态计算不能完成(一次性删除可参照14项)；9．当报告做出来以后，若显示动态计算未完成，一般出现此情况是因为当前的模型有问题，所以应对模型进行检查。

（常见问题有：内、外墙有断墙情况；所有墙体高度不一致；墙与柱的高度不一致；窗高＋窗台高或门高＋门槛高超高墙高）。

10．“工程管理”菜单项具体操作如下：a)用鼠标点击功能菜单“工程管理”，在右边界面会出现一个新的对话框；b)找开对话框中“工程管理”的下拉式对话框，选择第一项的“新建工程”；c)在弹出的对话框中选择保存楼层信息的路径及输入文件名；d)在“楼层”对框中输入楼层信息；注：分析项目时一个标准层图为一个图档文件，点击“楼层”对话框中的第一个图标选择楼层文件（此处不能打字输入文件或是层高，必须用选择的）；若是多个标准层图在一个图档文件中点击“楼层”对话框中的第二个图标（此处不能打字输入文件，必须用选择的，层高不同，需要修改）。

天正电气TElec7高效快捷的电气软件天正电气TElec以AutoCAD2002~2006为平台，是天正公司总结多年从事电气软件开发经验，结合当前国内同类软件的各自特点，搜集大量设计单位对电气软件的设计需求，向广大设计人员推出的高效快捷的电气软件。

在专业功能上，该软件体现了功能系统性和操作灵活性的完美结合，最大限度地贴近工程设计。

建筑图绘制TElec7内嵌天正公司强大的建筑软件TArch7的基本功能，可绘制增强自定义对象的建筑平面图。

本软件在电气平面图绘制中既支持天正建筑7绘制的建筑条件图，也兼容6.X 、3.X绘制的建筑条件图。

平面图绘制平面设备布置时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得。

多种布置方式如：【弧线均布】【两点均布】【矩形布置】【扇形布置】【沿线单布】【穿墙布置】等（如右图→左侧菜单部分）满足实际绘图的各种需求布置动照平面设备，最后进行自动接线，在很大程度上提高了工作效率。

特别值得一提的是，各种沿墙命令在各种条件下都可得到您满意的插入角度。

此外，还提供【设备替换】、【设备旋转】等丰富的编辑工具，可针对于整张平面图所有同名设备进行修改，并且所连导线可智能做相应位置调整。

天正电气7将平面图分为普通照明、应急照明、动力、消防、通讯5个层，另外还提供4个备选导线图层，用户在可根据自己的需要定制图层。

天正电气7 可以支持用户自定义的图层名称。

利用【图层管理】可通过层切换使强、弱电平面图绘制在同一条件图上；提供图层操作简化命令，如：“11”只关选择层，并可通过自定义工具条的功能来修改简化命令。

系统预定义各层导线的宽度、颜色、默认标注、线型（包括避雷，广播，TV等特殊线型），用户可根据个人习惯配置。

天正电气7支持LINE作为导线，使用CAD命令（格式刷）实现将普通LINE、PLINE刷为天正导线；【特性匹配】还可以实现对导线及设备的信息匹配。

新增【线型管理】实现自定义线型功能，可以定制、修改、删除各种带文字线型，可随初始设置一起保存。

天正节能软件操作流程天正节能软件操作流程一、打开文件（若用天正3绘制的图纸要进行旧图转换）二、设置工程参数（进行全局工程参数的设置）三、作坡屋顶（平屋顶不用进行此操作）1、节能建模——房间——搜索屋顶线——任意坡屋顶；如果做人字坡屋顶，先搜索屋顶线——人字坡顶——墙齐屋顶（山墙与屋顶平齐）。

2、修改屋顶特性（修改标高），将标高改为顶层层高。

3、修改顶层层高（存盘）编辑工具——对象选择改墙高四、围护结构1、工程管理——建工程名称——输楼层表——保存工程2、三维组合（观察）3、识别内外（存盘）4、搜索房间（多塔建筑用外墙轮廓）（存盘）5、工程构造（选材料）（在作法中可查看构造中包含了哪些材料，也可对材料进行替换）6、热桥参数（精确输入热桥，要先在工程构造中将热桥的做法输入；若按比例输入，要分四个方向输入热桥所占的比例。

通常的热桥指外围结构的梁、柱以及门窗过梁等；剪力墙部分需按柱子输入）7、保存工程注：如有材料不同的，在例如改门、改窗中修改，前提是在工程构造中加入所需的构造；架空楼板在“改房间”命令中指定。

五、节能分析1、建筑信息2、划分单元（居住建筑分户，公建分空调系统号）注：居住建筑必须要划分单元，才能生成报告，否则户门和分户墙结果出不来；公建做动态分析时再划分单元。

3、生成报告（报告中只包含规定性指标）六、若里面有不满足的项，可进行动态分析即进行权衡计算也叫动态计算。

1、划分单元（居住建筑分户，公建分空调系统号）2、空调房间（居住指定空调房间，公建输入房间使用类型）3、动态计算4、生成报告（报告中除规定性指标外还有权衡计算，若权衡计算满足亦可满足要求）5、审查表是生成提交给审图部门的一张表格。

注：1、图纸若为天正⒊版本绘制的，需要进行图纸转换，即：用“文件布图”中的“旧图转换”先将低版本的图纸转换为高版本。

2、外门若为玻璃门，在工程构造中门的做法比例1.0改为0.1~0.2,即门的透明度为90％～80％，若比例是1.0即门为完全不透明。

天正节能设计软件对比简要（以天正建筑节能分析软件TBEC8.2为例）移动办公天正节能：非绿色软件，依赖系统，不能实现移动办公。

斯维尔节能：绿色软件，系统注册表中无多余表项，将安装后文件拷贝到U盘或者移动硬盘，接入到任何一台机器都可正常运行，即插即用，真正实现移动办公。

版本天正节能：公共建筑和居住建筑分开为两个不同软件，不同地方还有不同的地方版本，如果要实现公建居建全国各地都能计算有可能需要多次购买。

斯维尔节能：软件集成全国各地的公共建筑和居住建筑节能分析计算功能，节能分析时只需在工程设置里勾选相应选项即可，一次购买即可计算全国各地的公共建筑和居住建筑。

智能性天正节能：节能计算过程中如果模型有问题会提示错误，但不提示具体错误在哪里，后期更新的版本查错时虽有错误描述但需要通过对象查询逐个去检查；架空楼板只能在房间里面手动设置不能自动判定；地下室外墙无法自动识别，只能手动设置。

斯维尔节能：具备完善的模型纠错功能，如重叠、门窗冲突、关系错误等问题，通过图形检查命令可以找出错误的地方自动定位；挑空楼板、平屋顶、地下室外墙等自动判定。

楼层组合天正节能：只能通过工程管理来组合各个楼层，不直观；无楼层框，无在位编辑。

斯维尔节能：通过楼层框来组合各个楼层，直观；支持标准层在图纸上直接操作，支持在位编辑方便直观。

工程集成和模型观察天正节能：集成度不高，单独的工程文件（.tpr）需要单独保存；三维组合成的模型需要单独置于一个文件中；无模型观察功能。

斯维尔节能：集成度高，可以通过【模型观察】对所设计工程进行直观观察，检查模型正确与否，并查看围护结构参数和建筑数据。

门窗检查天正节能：具备门窗检查功能，只能看有冲突的门窗。

斯维尔节能：具备门窗检查和门窗整理命令，所有门窗均能以表格形式调出，有无冲突表格中很直观的可以看到，需要修改某个或者某批门窗在表格里直接修改即可，具备自动定位功能。

图纸兼容性天正节能：对非天正建筑绘制的图纸兼容性较差，对二维图转换功能相对简单。

天正电气TElec7高效快捷的电气软件天正电气TElec以AutoCAD2002~2006为平台，是天正公司总结多年从事电气软件开发经验，结合当前国内同类软件的各自特点，搜集大量设计单位对电气软件的设计需求，向广大设计人员推出的高效快捷的电气软件。

在专业功能上，该软件体现了功能系统性和操作灵活性的完美结合，最大限度地贴近工程设计。

建筑图绘制TElec7内嵌天正公司强大的建筑软件TArch7的基本功能，可绘制增强自定义对象的建筑平面图。

本软件在电气平面图绘制中既支持天正建筑7绘制的建筑条件图，也兼容6.X 、3.X绘制的建筑条件图。

平面图绘制平面设备布置时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得。

多种布置方式如：【弧线均布】【两点均布】【矩形布置】【扇形布置】【沿线单布】【穿墙布置】等（如右图→左侧菜单部分）满足实际绘图的各种需求布置动照平面设备，最后进行自动接线，在很大程度上提高了工作效率。

特别值得一提的是，各种沿墙命令在各种条件下都可得到您满意的插入角度。

此外，还提供【设备替换】、【设备旋转】等丰富的编辑工具，可针对于整张平面图所有同名设备进行修改，并且所连导线可智能做相应位置调整。

天正电气7将平面图分为普通照明、应急照明、动力、消防、通讯5个层，另外还提供4个备选导线图层，用户在可根据自己的需要定制图层。

天正电气7 可以支持用户自定义的图层名称。

利用【图层管理】可通过层切换使强、弱电平面图绘制在同一条件图上；提供图层操作简化命令，如：“11”只关选择层，并可通过自定义工具条的功能来修改简化命令。

系统预定义各层导线的宽度、颜色、默认标注、线型（包括避雷，广播，TV等特殊线型），用户可根据个人习惯配置。

天正电气7支持LINE作为导线，使用CAD命令（格式刷）实现将普通LINE、PLINE刷为天正导线；【特性匹配】还可以实现对导线及设备的信息匹配。

新增【线型管理】实现自定义线型功能，可以定制、修改、删除各种带文字线型，可随初始设置一起保存。

T20天正建筑V6.0功能概述及常见问题一、软件功能设计的目标定位应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施 工图需要反复修改的要求。

利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型 遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。

二、自定义对象构造专业构件天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。

例如各种墙体构件具有完整的几何和材质特征，可以像AutoCAD 的普通图形对象一样进行操作，用夹点随意拉伸改变几何形状，也可以双击对象进行墙体厚度、高度等参数的修 改，并且与门窗按相互关系智能联动（如下图），显著提高编辑效率；同时上述修改在三 维视图中也可以直观地体现出来，真正实现了二、三维一体化。

三、完善的用户接口 1、方便的智能化菜单系统采用256色图标的屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作, 使子菜单之间切换更加快捷。

屏幕菜单的右键功能丰富，可执行命令实时助手、目录跳转、启动命令、自定义等操 作。

（如下图）和 实现高效化、智能化、可视化始终是天正建筑 CAD 软件的开发目标。

N 辯肇在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令和一键快捷使绘图更快捷。

t__________ 里—■號丁谟査▼设s上天正這顼基当蔚比例站当前比例形艾字稈式谄尺寸样式吗尺寸祥武►轴剛主子卜n 窗＞紬网注子*栈梯苴也■墙伟►c 面►n 宙推拉甌格3、支持多平台的对象动态输入AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。

图为动态修改门窗垛尺寸。

点服门金企I潼置®礼主右年、退出＞!“比w卫生何■4、强大的状态栏功能状态栏的比例控件可设置当前比例和修改对象比例，提供了编组、墙基线显示、加粗、填充和动态标注（对标高和坐标有效）控制。

天正建筑节能分析软件TBEC基于天正建筑软件TArch开发，涵盖采暖地区（包括严寒A区、B区和寒冷地区）、夏热冬冷地区、夏热冬暖地区等国内各建筑气候分区，适用于新建、改建和扩建的居住建筑、公共建筑的节能分析和计算，既能进行建筑围护结构规定性指标的检查，又能进行全年8760小时的动态能耗指标的计算，也能进行采暖地区耗煤量和耗电量计算，并与国家标准和各地方标准进行一致性判定。

计算科学准确，使用简单方便。

TBEC可实现快速建模，无需模型转换，无需二次建模，可充分利用建筑方案、扩初和施工图，达到节能设计和建筑设计同步进行，与建筑设计成果无缝链接，实现数据共享。

TBEC公建、居住节能（夏热冬冷、夏热冬暖、采暖地区）各版本都通过了建设部评估，达到“国内领先水平”。

同时针对各地方对节能的不同要求，天正节能软件具有各地方不同版本，在全国若干省市进行了评估验收，并被当地有关部门推广使用。

一、设计依据：TBEC主要设计依据是《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95），《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001），《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2003)，《公共建筑节能设计标准》（GB50189－2005），《采暖通风与空气调节设计规范》(GB50019-2003)和《民用建筑热工设计规范》等以及各省、市地方节能标准和实施细则。

二、工作流程和特点1．设置工程参数在工程参数中，可以设定工程的建设单位、设计单位、施工单位、工程地点、工程朝向、工程类型等信息，以及工程的内外表面换热系数、外墙屋顶日射吸收率、外窗遮阳系数等用于分析的能耗计算参数。

2．节能分析建模TBEC可以直接利用天正建筑TArch绘制的图，无需二次转换即可作为节能模型，使节能设计与建筑设计同步进行，对方案提供即时的分析。

天正丰富的自定义实体的建筑对象——墙体、门窗、房间等，使得三维建模过程十分快速、智能。

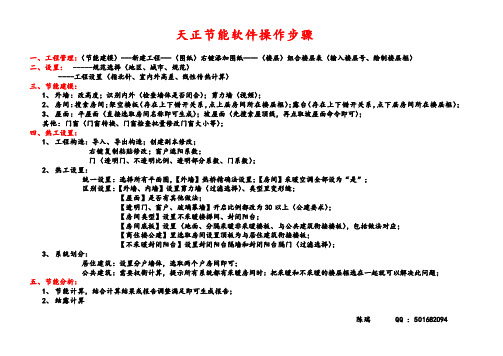

天正节能软件操作步骤一、工程管理：（节能建模）---新建工程---（图纸）右键添加图纸----（楼层）组合楼层表（输入楼层号、绘制楼层框）二、设置：-----规范选择（地区、城市、规范）----工程设置（指北针、室内外高差、线性传热计算）三、节能建模：1、外墙：改高度；识别内外（检查墙体是否闭合）；剪力墙（视频）；2、房间：搜索房间；架空楼板（存在上下错开关系，点上层房间所在楼层框）；露台（存在上下错开关系，点下层房间所在楼层框）；3、屋面：平屋面（直接选取房间名称即可生成）；坡屋面（先搜索屋顶线，再点取坡屋面命令即可）；其他：门窗（门窗转换、门窗检查批量修改门窗大小等）；四、热工设置：1、工程构造：导入、导出构造；创建副本修改；右键复制粘贴修改；窗户遮阳系数；门（透明门、不透明比例、透明部分系数、门系数）；2、热工设置：统一设置：选择所有平面图，【外墙】热桥精确法设置；【房间】采暖空调全部设为“是”；区别设置：【外墙、内墙】设置剪力墙（过滤选择）、类型里变形缝；【屋面】是否有其他做法；【透明门、窗户、玻璃幕墙】开启比例都改为30以上（公建要求）；【房间类型】设置不采暖楼梯间、封闭阳台；【房间底板】设置（地面、分隔采暖非采暖楼板、与公共建筑衔接楼板），包括做法对应；【商住楼公建】里选取房间设置顶板为与居住建筑衔接楼板；【不采暖封闭阳台】设置封闭阳台隔墙和封闭阳台隔门（过滤选择）；3、系统划分：居住建筑：设置分户墙体，选取两个户房间即可；公共建筑：需要权衡计算，提示所有系统都有采暖房间时：把采暖和不采暖的楼层框选在一起就可以解决此问题；五、节能分析：1、节能计算，结合计算结果或报告调整满足即可生成报告；2、结露计算陈瑞 QQ ：501682094。

天正节能计算,参数选择随着我国建筑行业的蓬勃发展，节能减排已成为建筑行业的重要课题。

天正节能计算作为一款专业的建筑节能软件，为设计师和工程师提供了便捷的节能设计工具。

在使用天正节能计算时，参数选择是关键环节，直接影响到计算结果的准确性和实用性。

本文将介绍天正节能计算的概述、参数选择的重要性以及具体方法与技巧，为广大用户提供可读性和实用性的指导。

一、天正节能计算概述天正节能计算是一款基于我国建筑节能设计规范的软件，适用于各类建筑物的节能设计、分析和评价。

软件内置了丰富的建筑模型和节能算法，可快速、准确地计算建筑物的能耗和节能效果。

在实际应用中，用户需根据建筑物的具体参数进行输入，以便软件进行智能化计算。

二、参数选择的重要性在建筑节能计算中，参数选择至关重要。

合理的参数设置能够保证计算结果的准确性和可靠性，从而为设计方案的优化提供有力支持。

反之，错误的参数设置可能导致计算结果失真，影响设计质量和工程投资。

因此，用户在进行天正节能计算时，应充分了解各项参数的意义，并进行合理设置。

三、具体参数选择方法与技巧1.建筑基本参数：包括建筑物的面积、高度、层数、朝向等，这些参数直接影响到建筑物的能耗特性。

在输入时，应注意与实际工程相符，避免误差的产生。

2.围护结构参数：包括墙体、屋顶、门窗、地面等部分的保温、隔热性能。

这些参数决定了建筑物的热量传递和节能效果。

选择时，要结合工程实际情况，参考相关规范和标准。

3.气候参数：包括室外温度、湿度、风速等，这些参数会影响建筑物的冷热负荷。

在选择时，应根据项目所在地的实际气候条件进行设置。

4.设备参数：包括空调、供暖、照明等设备的类型、容量、能效比等。

合理选择设备参数，有助于降低建筑物的能耗，提高能源利用效率。

5.节能措施参数：包括门窗遮阳、绿化、外保温等节能措施。

这些措施可以降低建筑物的能耗，提高室内舒适度。

在选择时，要结合项目实际，合理配置。

四、总结与建议天正节能计算为建筑节能设计提供了便捷、高效的计算工具。

天正节能TBEC8。

2分析流程一：天正节能8。

2简介：节能分析软件应国家节能规范而生，目前国家规范规定的是节能50％，即建筑要进行节能设计，以达到节能50％的效果。

这个50%指的是：以20世纪80年代改革开放初期建造的公共建筑作为比较能耗的基础，称为“基准建筑”.基准建筑与能耗有关的参数都按当时的情况选取，在保持与目前标准约定的室内环境参数的条件下，计算“基准建筑"全年的暖通空调和照明能耗，将它作为100％。

规范规定的节能50%即是将这个数值减少一半.然后再根据这个能耗数值反向模拟出各个围护结构（外墙、门、窗、屋顶等）的传热系数限值,即规定性指标,也叫静态指标。

节能分析软件就是通过对节能模型的分析来判断节能模型的各规定性指标是不是低于规范中的上限。

如果静态指标都低于规范中的上限,则说明是节能设计满足规范的规定，达到50%以上.如果静态指标有高于规范中的上限的,刚要进行权衡判断（采暖地区居住建筑不做权衡判断，静态指标必须满足规范）.权衡判断是指计算设计建筑和参考建筑的全年采暖和空调总能耗，两者作比较，如果设计建筑全年能耗小于参考建筑的能耗，则满足规范规定,反之则不满足。

所谓参考建筑指与设计建筑的形状，大小，朝向，内部空间划分等等和设计建筑一致，但各静态指标取规范规定的上限值，然后计算全年采暖和空调能耗。

二．节能计算依据及主要气候城市分区:《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2010）《公共建筑节能设计标准》（GB50189—2005）主要城市所处气候分区三．节能软件适用的平台：CAD平台从AutoCAD2002支持到AutoCAD2011系统由windowsxp支持到windows732位四．天正节能软件的特点1。

直接利用天正建筑设计成果，实现快速建模,无需模型转换，无需二次建模,可充分利用建筑方案和施工图，达到节能设计和建筑设计同步进行，与建筑设计成果无缝链接，实现数据共享.2。
