加氢裂化装置生产原理及工艺流程

两段加氢裂化工艺流程
一、前处理段
1.原料预处理
（1）原料进入预处理单元。

（2）进行预处理，如脱硫、脱氮等。

2.加氢反应器
（1）预处理后的原料进入加氢反应器。

（2）在加氢反应器中进行裂化反应。

二、主处理段
1.裂解反应
（1）加氢反应后的产物进入裂解反应器。

（2）在高温高压下进行裂解反应。

2.分离提纯
（1）裂解产物经过分离提纯过程。

（2）分离得到目标产品和副产物。

三、产品处理段
1.产品分析
（1）对产品进行化验分析。

（2）确定产品质量和组分。

2.产品储存
（1）合格产品进行储存。

（2）设立储罐或储存设施。

四、废料处理段
1.副产物处理
（1）对副产物进行处理。

（2）如废水处理、废气处理等。

2.资源回收
（1）尽可能回收废料中的有用物质。

（2）减少废料对环境的影响。

五、安全环保措施
1.安全生产
（1）加强生产安全管理。

（2）实施安全防护措施。

2.环保措施
（1）配备污染治理设施。

（2）确保废料处理符合环保标准。

加氢裂化装置优化运行生产航煤技术攻关为了提高航煤的品质，同时降低其生产成本，加氢裂化装置的优化运行成为了一项具有重要意义的技术攻关。

针对这一问题，本文将从以下三个方面进行探讨：加氢裂化装置的工艺原理和流程；装置优化运行的必要性和挑战；装置优化运行中的关键技术和应用方法。

一、加氢裂化装置的工艺原理和流程加氢裂化是利用催化剂和氢气使长链烃分子在高温下断裂成短链分子的工艺。

加氢裂化装置的主要部件包括加氢反应器、分馏塔、冷却器等。

其工艺流程如下图所示：[插入图片]在这一工艺中，原料油进入加氢反应器后，在氢气的存在下，经过高温高压的加氢反应，长链烃分子被断裂成短链烃分子。

随着反应的进行，反应器中不断有新的短链分子生成，同时也有短链分子进一步加氢，生成更短的分子。

这时，分馏塔将反应产物分为轻质和重质两部分，轻质部分包含甲烷、乙烷、丙烷等气态产品，重质部分则包含乙烯、丙烯、苯等液态产品。

最后，这些产品经过冷却器冷却，通过分选装置分离出不同产品。

二、装置优化运行的必要性和挑战加氢裂化装置的优化运行主要是为了提高产品的催化裂化效率和产品品质，同时降低生产成本。

具体来说，装置优化运行的必要性体现在以下几个方面：1.提高产品的品质。

通过优化反应的温度、压力、质量比等因素，可以使产物中不同组分的含量得到有效控制，从而提高产品的品质和附加值。

2.降低生产成本。

装置优化运行可以帮助企业在提高产品品质的同时，尽可能降低生产成本，提高经济效益和市场竞争力。

3.优化反应系统的安全性。

优化加氢裂化装置的运行参数，可以有效减少一些不必要的反应失控和事故风险，保证生产过程的稳定性和安全性。

然而，装置优化运行所面临的挑战也不容忽视。

首先，加氢裂化反应机理较为复杂，其反应产物不仅涉及到烃类气体和液体，还可能出现其他非烃类物质，例如硫化物、酸性物等。

其次，不同反应物质的加工条件和要求也不尽相同，因此在不同的工作状态下对不同反应物质进行加工还需要进行针对性的优化。

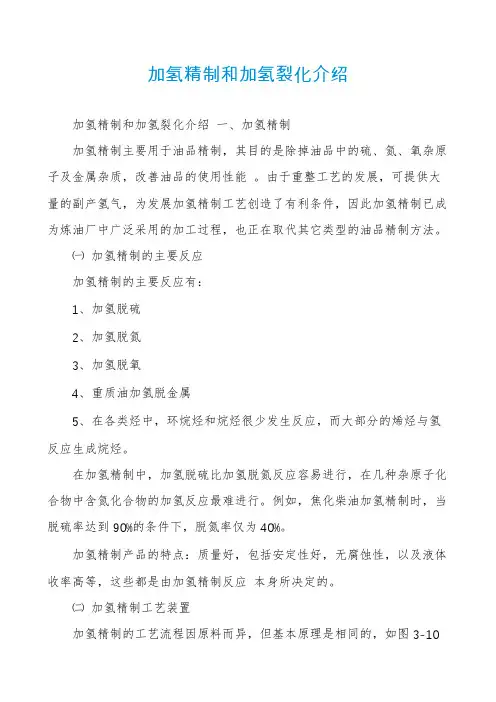

加氢精制和加氢裂化介绍加氢精制和加氢裂化介绍一、加氢精制加氢精制主要用于油品精制，其目的是除掉油品中的硫、氮、氧杂原子及金属杂质，改善油品的使用性能。

由于重整工艺的发展，可提供大量的副产氢气，为发展加氢精制工艺创造了有利条件，因此加氢精制已成为炼油厂中广泛采用的加工过程，也正在取代其它类型的油品精制方法。

㈠加氢精制的主要反应加氢精制的主要反应有：1、加氢脱硫2、加氢脱氮3、加氢脱氧4、重质油加氢脱金属5、在各类烃中，环烷烃和烷烃很少发生反应，而大部分的烯烃与氢反应生成烷烃。

在加氢精制中，加氢脱硫比加氢脱氮反应容易进行，在几种杂原子化合物中含氮化合物的加氢反应最难进行。

例如，焦化柴油加氢精制时，当脱硫率达到90%的条件下，脱氮率仅为40%。

加氢精制产品的特点：质量好，包括安定性好，无腐蚀性，以及液体收率高等，这些都是由加氢精制反应本身所决定的。

㈡加氢精制工艺装置加氢精制的工艺流程因原料而异，但基本原理是相同的，如图3-10所示，包括反应系统、生成油换热、冷却、分离系统和循环氢系统三部分。

1、反应系统原料油与新氢、循环氢混合，并与反应产物换热后，以气液混相状态进入加热炉，加热至反应温度进入反应器。

反应器进料可以是气相(精制汽油时)，也可以是气液混相(精制柴油时)。

反应器内的催化剂一般是分层填装，以利于注冷氢来控制反应温度(加氢精制是放热反应)。

循环氢与油料混合物通过每段催化剂床层进行加氢反应。

加氢反应器可以是一个，也可以是两个。

前者叫一段加氢法，后者叫两段加氢法。

两段加氢法适用于某些直馏煤油的精制，以生成高密度喷气燃料。

此时第一段主要是加氢精制，第二段是芳烃加氢饱和。

2、生成油换热、冷却、分离系统反应产物从反应器的底部出来，经过换热、冷却后进入高压分离器。

在冷却器前要向产物中注入高压洗涤水，以溶解反应生成的氨和部分硫化氢。

反应产物在高压分离器中进行油气分离，分出的气体是循环氢，其中除了主要成分氢外，还有少量的气态烃(不凝气)和未溶于水的硫化氢。

【分享】加氢裂化工艺流程图加氢裂化，是一种石化工业中的工艺，即石油炼制过程中在较高的压力的温度下，氢气经催化剂作用使重质油发生加氢、裂化和异构化反应，转化为轻质油(汽油、煤油、柴油或催化裂化、裂解制烯烃的原料)的加工过程。

它与催化裂化不同的是在进行催化裂化反应时，同时伴随有烃类加氢反应。

加氢裂化实质上是加氢和催化裂化过程的有机结合，能够使重质油品通过催化裂化反应生成汽油、煤油和柴油等轻质油品，又可以防止生成大量的焦炭，还可以将原料中的硫、氮、氧等杂质脱除，并使烯烃饱和。

加氢裂化具有轻质油收率高、产品质量好的突出特点。

目录概念加氢裂化的化学反应加氢裂化催化剂石油馏分加氢的影响因素加氢裂化工艺流程概念加氢裂化的化学反应加氢裂化催化剂石油馏分加氢的影响因素加氢裂化工艺流程展开编辑本段概念定义类型:石化工业术语拼音:jiaqingliehua英文名称:hydrocracking条件10-15兆帕(100-150大气压)，400℃左右。

优缺点加氢裂化的液体产品收率达98%以上，其质量也远较催化裂化高。

虽然加氢裂化有许多优点，但由于它是在高压下操作，条件较苛刻，需较多的合金钢材，耗氢较多，投资较高，故没有像催化裂化那样普遍应用。

编辑本段加氢裂化的化学反应烃类在加氢裂化条件下的反应方向和深度，取决于烃的组成、催化剂性能以及操作条件，主要发生的反应类型包括裂化、加氢、异构化、环化、脱硫、脱氮、脱氧以及脱金属等。

加氢裂化①烷烃的加氢裂化反应。

在加氢裂化条件下，烷烃主要发生C-C键的断裂反应，以及生成的不饱和分子碎片的加氢反应，此外还可以发生异构化反应。

②环烷烃的加氢裂化反应。

加氢裂化过程中，环烷烃发生的反应受环数的多少、侧链的长度以及催化剂性质等因素的影响。

单环环烷烃一般发生异构化、断链和脱烷基侧链等反应;双环环烷烃和多环环烷烃首先异构化成五元环衍生物，然后再断链。

③烯烃的加氢裂化反应。

加氢裂化条件下，烯烃很容易加氢变成饱和烃，此外还会进行聚合和环化等反应。

第十章加氢裂化第一节概述随着近代工业的迅速发展，要求石油炼制工业不但在数据上，而且在质量上提供更多更好的燃料油和润滑油，因而也就促进和要求对炼油技术的不断革命和改造。

催化加氢过程正是在这个前提下，为了完成石油的深度加工，最大限度的提高轻质油收率和产品质量而发展起来的新型工艺。

催化加氢过程包括为提高汽油、煤油、柴油质量的馏分油加氢精制；生产优质柴油、航空煤油、汽油或润滑油的重馏分油加氢裂化；用含碳或高含硫原油生产低硫燃料油的渣油加氢脱硫等。

石油馏分的加氢裂化是六十年代发展起来的新工艺，是近十多年来炼油技术发展的一个重要成就。

它是在较高压力（80-175大气压）、较高温度（260-480℃）和小号外部供应氢气（轻油体积比1：:1000-2500）的情况下，在催化剂上进行不同的化学反应，将烃类原料转化为较低沸点生成油的催化加工过程。

加氢裂化催化剂是一种双功能催化剂，功能之一是将原料中的高沸点化合物裂化和异构化，功能之二是将原料和反应物中的烯烃等不饱和烃进行加氢使其变成饱和物。

目前以分子筛为担体或在担体上加入大量分子筛的催化剂多用于生产汽油和煤油，例如以Pd-Y型催化剂生产汽油和航空煤油有较好的活性、选择性和稳定性。

以无定型SiO2-Al2O3或SiO2-MgO为担体的非金属催化剂可用来生产低点柴油而保持较长的使用寿命。

加氢裂化过程是用加氢的办法来改变原料的碳氢比，在外界引入氢气并保持一定的氢压下，可抑制高分子缩合物和焦炭的生成；可使产品中不含烯烃而具有较好的安定性；可使原料中所含的硫、氮、氧等杂质除去；另外加氢裂化过程改变聊原料分子的结构，其产品中富有异构烃。

基于这些变化，就决定了加氢裂化过程有原料范围广、产品质量好的特点。

这对加工含硫特别是高含硫原料油，并从中制取优质产品具有十分重要的意义。

实际上加氢裂化原料油的范围极广，从粗汽油到重柴油，各种重油，甚至丙烷脱沥青油都可以加工，并生产出不同的优质产品。

加氢裂化石脑油辛烷值加氢裂化是一种常用的石脑油加工技术，其能够提高石脑油的辛烷值，从而提升石脑油的燃烧性能。

本文将从加氢裂化的原理、工艺流程和优势等方面进行详细介绍。

一、加氢裂化的原理加氢裂化是利用催化剂在高温高压下将长链烃分子裂解成较短链烃分子的过程。

在加氢裂化过程中，催化剂起到了重要的作用，它能够降低裂解反应的活化能，促进烃分子的裂解反应。

同时，加氢裂化还引入了氢气，通过与催化剂上的氢气发生反应，可以还原催化剂的活性，延长其使用寿命。

二、加氢裂化的工艺流程加氢裂化主要包括预热、催化裂化、加氢、分离等几个步骤。

首先，原料石脑油经过预热设备升温至合适的温度，以提高反应速率。

然后，进入催化裂化器，与催化剂接触，发生裂解反应。

此时，加入适量的氢气，通过与催化剂上的氢气发生反应，可以还原催化剂的活性，提高反应效果。

最后，通过分离装置将裂解产物进行分离，得到目标产品。

三、加氢裂化的优势1. 提高辛烷值：加氢裂化可以将长链烃分子裂解成较短链烃分子，从而提高石脑油的辛烷值。

辛烷值是衡量石脑油燃烧性能的重要指标，较高的辛烷值意味着石脑油具有更好的抗爆震性能和燃烧稳定性。

2. 提高产率：加氢裂化可以提高石脑油的产率，减少废料的生成。

通过裂解长链烃分子，可以将原本难以利用的石脑油转化为更有价值的产品，提高资源的利用效率。

3. 降低环境污染：加氢裂化可以将石脑油中的硫、氮等杂质去除，减少有害气体的排放。

同时，通过优化工艺条件和催化剂的选择，可以降低裂解反应的温度和压力，减少能源消耗和环境污染。

4. 增加产品多样性：加氢裂化可以根据市场需求调整工艺条件和催化剂的选择，从而生产出不同规格和质量的石脑油产品，增加产品的多样性和市场竞争力。

加氢裂化是一种能够提高石脑油辛烷值的重要技术。

通过裂解长链烃分子，加氢裂化可以提高石脑油的辛烷值，并带来诸多优势，如提高产率、降低环境污染和增加产品多样性等。

随着工艺的不断改进和催化剂的研发，加氢裂化将在石脑油加工领域发挥更加重要的作用。
