第五章 风扇类电器故障分析与检修

电风扇不转原因及维修方法电风扇是夏季家庭生活中常用的电器之一，它能够给人们带来清凉的风，使室内空气流通。

然而，有时候我们可能会遇到电风扇不转的情况，这给我们的生活带来了一些不便。

那么，电风扇不转的原因是什么呢？接下来，我们就来一起了解一下电风扇不转的原因及维修方法。

首先，电风扇不转的原因可能是由于电源线路故障所致。

在日常使用中，电源线路可能会出现老化、断路等情况，导致电风扇无法正常工作。

此时，我们可以首先检查电源线路是否连接良好，是否有明显的损坏，如果有，就需要及时更换或修复电源线路。

其次，电风扇不转的原因还可能是由于电机故障引起的。

电风扇的电机是驱动风扇叶片旋转的关键部件，如果电机出现故障，就会导致电风扇无法正常转动。

这时，我们可以尝试拆开电风扇，检查电机是否有异物阻碍转动，或者是否需要添加润滑油来减少摩擦，如果电机损坏严重，则需要更换新的电机。

另外，电风扇不转的原因还可能与风扇叶片本身有关。

长时间使用后，风扇叶片可能会积聚灰尘或者其他杂物，导致叶片转动不畅。

此时，我们可以将风扇叶片取下，清洁叶片表面和叶片轴承处的灰尘和杂物，然后重新安装风扇叶片，看是否能够解决问题。

最后，电风扇不转的原因还有可能是由于开关故障所致。

电风扇的开关在长时间使用后可能会出现接触不良或者损坏的情况，导致电风扇无法正常开启。

这时，我们可以尝试拆开电风扇，检查开关部件是否有损坏或者接触不良的情况，如果有，就需要及时更换开关部件。

综上所述，电风扇不转的原因可能是多方面的，我们在遇到电风扇不转的情况时，可以先从电源线路、电机、风扇叶片和开关等方面进行排查，找出问题所在，然后采取相应的维修方法来解决。

希望以上内容能够帮助大家更好地应对电风扇不转的问题，让我们的生活更加便利舒适。

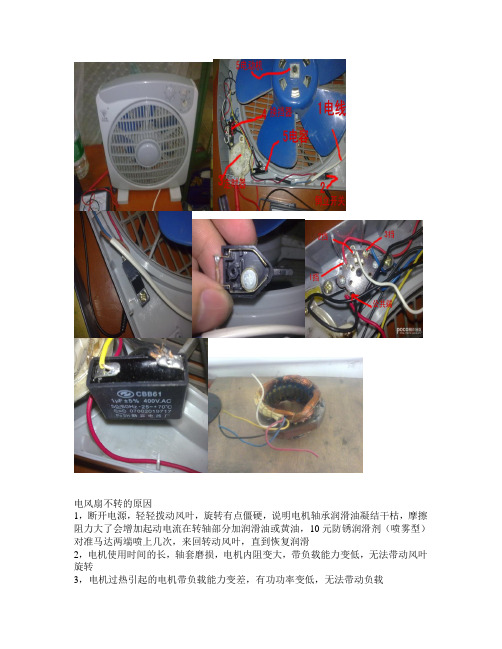

电风扇不转的原因1，断开电源，轻轻拨动风叶，旋转有点僵硬，说明电机轴承润滑油凝结干枯，摩擦阻力大了会增加起动电流在转轴部分加润滑油或黄油，10元防锈润滑剂（喷雾型）对准马达两端喷上几次，来回转动风叶，直到恢复润滑2，电机使用时间的长，轴套磨损，电机内阻变大，带负载能力变低，无法带动风叶旋转3，电机过热引起的电机带负载能力变差，有功功率变低，无法带动负载4，线圈绕组部分短路，导致发热，温度高，热断路器断开，可用万用表在RX100或RX10档测试，黑线为公共端，与红，白，蓝（调速每档电阻差在100欧左右）和黄（电容）电阻在600-900欧姆之间5，使用时间长，启动电容（电风扇电动机属单相异步电动机，故在其定子主副绕组中的一相中接入分相无极性电容，做移相启动的作用，将单相交流点转为二相，电容的作用使副绕组上的电流在时间上超前主绕组90度，增高启动转矩，使两个绕组流过的电流相位不同，而且主副绕组在空间上也是相差90度，产生两相旋转磁场，还有改变电机旋转方向的作用，电容坏了，单相绕组产生脉振磁场，电动机不起动。

）容量降低，导致电机的起动转矩变小，没法带动负载。

启动电容，，先将电容两线短接放电，然后用万用表10K挡一表笔接电容一脚另一表笔碰触电容另一脚，电容有充电现象随后返回无穷大，说明是好的。

如果不返回无穷大，有一定阻值，说明电容漏电不能用。

一般更换一个同型号的电容即可如某个电容型号CBB61 1uf+-5% 400V AC 50/60HZ 可选用300-450V/1.5-4uf的无极交流电容6，安装电机时，转子要与轴承同心才行，螺丝要对角慢慢紧固7,启动电风扇时，电风扇的启动电流要比正常运转时大4至8倍，用快档启动，220伏电压全加在电机主线圈上，这时电流大，启动快，风扇电机发热反而少。

反之，慢慢启动，电压进过调速圈降压后，加到电机线圈两档的电压低，电机线圈通过大电流的时间延长，线圈发热量增大，没有油和电容量低是比较常见的。

电风扇的常见故障及故障原因及解决办法
电风扇的常见故障由通电后不旋转，能正常旋转但不摇头，风速风向摇头等控制失灵，噪声过大。

如图一所示
图1
电风扇经常出现故障的部件有，启动电容，风速电动机，调速开关，摇头开关，摇头电动机，偏心轮，连杆，风扇挡板等损坏或变形造成的。

部件如图2所示
①为启动电容，主要为风扇电动机提供启动信号，损坏后可能造成风扇电动机不工作的故障。

②为风扇电动机，主要用来带动风叶旋转，损坏后会造成电风扇无法工作的故障。

③为调速开关，是电风扇的控制电路部分，主要用来控制风扇的转速，一般分为三个档，即低中高速，损坏后可能造成电风扇不工作或不调速。

④为偏心杆和连杆，用来连接摇头电机，损坏后则可能造成电风扇摇头不正常，
⑤为摇头开关，也属于电风扇的控制电路部分，用来控制摇头电动机，损坏后，则可能造成风扇不摇头或摇头不正常。

⑥为风扇挡板，主要用来固定风扇电机，损坏后，则可能造成工作噪音大故障。

⑦为摇头电动机，主要用来实现风扇摇头功能，损坏后，可能造成摇头功能不正常。

故障检查及维修
①电风扇通电后不工作，重点对启动电容和风扇电动机进行检修
② 电风扇不摇头重点对摇头电动机，摇头开关偏心轮及连杆进行检修。

③风速调速失灵，重点对调速开关及导线的连接状况进行检查。

④电风扇工作噪声大，重点检查挡板上的固定杆和夹紧螺钉。

具有摇头功能的电风扇电路图，如下图所示。

电风扇的常见故障及维修方法
随着夏季来临，电风扇成为人们生活中必不可少的电器之一。

然而，由于长期使用或其他原因，电风扇也会出现各种故障。

下面，我们就来了解一下电风扇常见的故障及维修方法。

一、电风扇不转
如果电风扇无法转动，首先要检查电源是否连接正常。

如果电源连接正常，那么就可能是电机出现了故障。

此时需要拆开电风扇外壳，检查电机的运转情况。

如果电机转动不灵活，需要清洗电机轴承或更换电机。

二、电风扇噪音过大
如果电风扇工作时噪音过大，可能是由于风扇叶片或电机轴承磨损或松动所致。

此时需要清洗或更换叶片或轴承，以减少噪音。

三、电风扇风力不足
如果电风扇工作时风力不足，可能是由于风扇叶片或机壳内积灰所致。

此时需要拆开电风扇外壳，清洗叶片和机壳内部，以提高电风扇的风力。

四、电风扇无法正常调速
如果电风扇无法调速，可能是由于调速器出现故障。

此时需要检查调速器的运转情况，如果调速器出现故障，需要更换调速器。

以上是电风扇常见的故障及维修方法。

需要注意的是，在维修电风扇时，一定要先断开电源，以免发生电击事故。

如果以上方法无法解决问题，建议寻求专业的维修帮助。

单片机课程设计电风扇故障分析及解决方案
电风扇通常由电机、电源、控制电路等部分组成。

若电风扇故障，需要进行以下方面的分析：
1. 电源问题：首先检查电风扇的电源是否正常，包括插座、电源开关、拔插等。

如需查看电源电压，可使用万用表或直流电压表进行检测。

2. 电机问题：若电风扇电源正常，但电机不转或转速较慢，可以考虑电机本身的问题。

检查电机接线、电子组件是否正常，如电容器和绕组是否焦糊或损坏等。

3. 控制电路问题：电风扇的控制电路通常由单片机控制，如若出现故障，可能是程序出现问题或硬件方面存在损坏。

检查控制电路的供电电压是否较低、元件焊接是否良好、程序是否有误等。

解决方案：
1. 电源问题：这种情况下，需要排除电源本身的故障。

可将电风扇插到其他插座或更换电源线进行测试。

2. 电机问题：若电机本身存在故障，需要更换或修理电机才能使电风扇正常使用。

3. 控制电路问题：针对控制电路出现问题的情况，可以尝试重新烧录程序、更换元件或重新焊接电路板。

如果在这些方面无法解决问题，建议交由专业维修人员进行修理。

关于电机风扇损坏原因分析及改进措施一、原风扇主要尺寸1.1前盘（进风侧）外径ф1135mm1.2后盘（出风侧）外径ф1120mm1.3叶片进口宽度160mm1.4叶片出口宽度105mm1.5叶片数15片1.6转速993转/分1.7前盘内径ф780mm1.8后盘内径ф560mm1.9挡圈长度95mm1.10后盘厚度3mm1.11前盘、挡圈、叶片厚度多是3mm1.12材质是A3钢板二、原风扇主要参数计算2.1出风口总载面积A F2=0.3622m22.2进风口总载面积A F1=0.3808m2AF2 AF1=0.36220.3808=0.95 ＜1 合理2.3最大风量Q Fmax=0.42u2（0.92пD F2×b2）m3/sD F2=ф1.11mb 2=0.105mu 2=2пR 99360 =57.68m/s∴Q Fmax =8.16m 3/s2.4风压H F =r g ηh （u 2C 2u -u 1C 1u ）mmH2Or=——空气比重kgf/m 3g=——重力加速度9.81m/s 2u 1——风扇进风口处沿圆周的切线速度m/sηh ——叶片的气体动力效率（离心风机的垂直叶片取0.6） H F =23.38 mmH2O三、 原有风扇强度核算3.1叶片单叶片的重量0.542kg叶片在额定转速时的离心力135.465kg远小于A3钢的许用应力3.2前盘前盘在额定转速时的离心力2980kg前盘在平均直径处的截面积90.4cm2单位截面积所承受的力远小于A3钢的许用应力。

3.3后盘后盘在额定转速时的离心力5620kg后盘在平均直径处的截面积150.5vcm单位截面积所承受的力远小于A3钢的许用应力。

3.4进风挡圈挡圈在额定转速时的离心力912.6kg挡圈的截面积2.85cm2单位截面积所承受的应力也远小于A3钢的许用应力。

四、损坏原因分析经计算原风扇的前盘、叶片、后盘和挡圈的强度多能满足额定转速下安全运行的要求。

电风扇常见故障检修电风扇电机有单相交流电容运转式、单相交流罩极式、交直流串激整流式等类型，最普及常用的则是单相交流电容式电风扇，其电机的主绕组与启动绕组并联运行，电容器串接于启动绕组中形成相移获得旋转磁场而启动运转。

交流电容式电风扇结构主要由微型单相电动机、摇摆机械传动机构、调速器、定时器等几部分组合而成。

使用中最常见的故障一般有，电扇不启动、启动缓慢、低速挡不能启动、调速失灵、运行无力、摇摆头转动不灵活、电扇外壳麻电等一些故障问题。

一、常见故障分析1．不启动。

若转轴无阻卡，通常为保险丝烧断、电源电路断线、调速开关触点接触不良、电容器与绕组间脱焊及电容器损坏等故障最为常见。

2．电扇不转，有嗡嗡响声。

此类故障一般为电机转轴被卡死、电容器不良或启动绕组间断路、启动断路、短路等。

其中转子与轴套之间因缺少润滑油被卡死较常见，可拆下端盖抽出转子，擦磨净铁锈污物后滴些机油，使之灵活无卡堵即可。

如果启动绕组短路、局部烧损毁，只有更换电机或重绕电机各绕组。

3．电扇运行无力，旋转速度很慢。

这常见是串接在启动绕组中的电容器不良或容量不足不能起到移相作用。

可用放电火花判断，或用万用表电阻挡测量。

但测量时，应先放电后焊去连线，然后正负电笔交替互换测量，观测电容器充放电情况来判断。

4．电扇扇叶转动时晃动或前后窜动。

扇叶运行抖晃是由于扇叶变形或扇叶中心固定轴产生松动所造成。

对于叶片变形，造成动平恒失调很难自行校正，通常只有更换扇叶。

对于扇叶轴松动可将中心轴套的固定螺钉或铆钉重新拧紧或铆紧。

对于前后窜动，可能为扇叶中心轴与电机轴间松动，可将固定螺丝重新紧固即可。

还有是转子与前后轴套的间隙距离过大，可拆下前后机壳，在转了的前后轴端处分别垫入垫圈使之既无轴向窜动，又无卡阻为宜。

5．电扇摇头时产生时摇时停现象。

摇头故障大多在电机主轴与摇头联动机构处，常见一是由于转子蜗杆与斜齿轮间的润滑黄油干涸，造成相互间的硬摩擦，或因此造成斜齿轮损坏，检修时应补充加入润滑黄油或更换已磨损的斜齿轮。

电脑风扇故障排查与修复方法在使用电脑的过程中，我们常常会遇到电脑风扇出现故障的情况。

当电脑风扇故障时，会给电脑带来严重的问题，如过热导致系统崩溃或损坏。

因此，及时排查和修复电脑风扇故障十分重要。

本文将介绍电脑风扇故障的常见原因，并提供了相应的排查和修复方法。

一、电脑风扇故障的原因1. 灰尘积累：长时间使用电脑后，电脑内的灰尘会沉积在风扇叶片和散热器上，影响风扇的正常运转。

2. 风扇堵塞：进一步扩展刚才所说的灰尘积累问题，过多的灰尘可能导致风扇堵塞，无法自由旋转。

3. 电机故障：风扇的电机可能会因为长时间使用或磨损而出现故障，导致无法运转。

4. 电源问题：电脑的电源供应不足或电源电压不稳定可能导致风扇无法正常工作。

二、电脑风扇故障的排查方法1. 观察风扇转动：在电脑开机状态下，仔细观察电脑风扇是否正常旋转。

如果风扇有异常响音、转速缓慢或完全不转，则可能存在故障。

2. 清洁风扇和散热器：定期清洁电脑内部的风扇和散热器，避免灰尘积累影响风扇的正常工作。

使用专业的吹气罐或软毛刷进行清洁，确保清洁过程中不损坏其他硬件。

3. 检查风扇是否堵塞：使用手指或其他工具轻轻旋转风扇，如果感觉到阻力或卡住，说明风扇可能被堵塞。

可以先使用吹气罐吹除风扇周围的灰尘，如果问题仍然存在，则需要将散热器和风扇拆下来进行清洗。

4. 测试电源供应：通过连接其他电源测试风扇是否能够正常工作。

如果更换电源后风扇能够正常转动，说明问题出在原电源上。

三、电脑风扇故障的修复方法1. 清洗风扇和散热器：如果风扇因为灰尘积累而无法正常工作，可以将风扇和散热器拆下来进行清洗。

使用软毛刷和肥皂水清洗，并确保彻底晾干后重新安装。

2. 更换故障电机：如果风扇的电机出现故障，需要将风扇拆开，购买相应的电机进行更换。

在更换电机之前，确保与原电机匹配并且具备相关的电气知识。

3. 更换电源：如果经过测试发现电源供应不足或不稳定，可以考虑更换电源。

选择稳定可靠的电源，并确保满足电脑的功耗需求。

第5章风扇类电器故障分析与检修风扇根据使用、安装方式的不同可分为台扇、落地扇、吊顶扇、排气扇、壁扇等，第1节落地式、台式电风扇故障分析与检修一、机械系统电风扇的机械系统主要由电机、扇叶、网罩、摇头机构等构成。

电机在第1章已作介绲下面介绍扇叶、网罩、支撑机构、摇头机构等。

l.扇叶扇叶是电风扇机械系统最重要的部件之一，它是电机的负载，只有它旋转后才能加速空气的流动。

扇叶由叶架、叶片、叶罩构成，如图5-2所示。

叶架多由铝合金压铸而成，它的作用是固定扇叶将其并安装在电机转轴上。

叶片多采用工程塑料注塑而成或采用 1.2m m—1.5m m厚的铝板分片冲压而成。

叶片与叶架通常铆合在一起。

为了确保扇叶平稳运行，避免产生噪声和震动，要对铆合前的扇叶进行称重分组，要求同组的扇叶的叶片的形状和质量相同，常见的扇叶有狭掌形、阀掌形、阔刀形三种，如图5-3所示。

2．网罩为了防止高速旋转的扇叶与其他物品相碰，影响电风扇工作或损坏扇叶，同时也为了防止旋转的扇叶伤人，所以需要在扇叶的外面安装网罩。

网罩通常有前后两部分构成，通常是由1mⅡ1—1.5m m的钢丝点焊在扁钢丝或圆钢丝上，制成带有骨架的辐射形或螺旋形，最后用螺丝钌或锁紧螺帽将前后两个网罩固定在一起。

为了防止生锈，网罩的表面需要喷塑或镀铬。

3．摇头机构为r扩人送)x l v'c/l l,l，改4L送)x(,力‘l i U，Iliiif的落地式、fr式iLi风胸设W J，摇头机构。

1机构化J：l U，J J+J的肝邮t迎似i I i i U射驱4J J。

常见的摇头机构订札朴离介式剃掀拨式两种。

I r1㈨却川嫩彩的址札朴离介式。

(1)札十I：离介J℃托十f：离介-‘℃摇头机构址…减迷机构、川近朴机构、控制机构及过日戈保护机构构成，如H 5-4所叫÷．，(1)减迎机构。

㈨H5-4(h)所爪，减述机构…州朴、涡轮、¨山介轴、n出轮构成。

j Cil’．蜗朴址…I¨机i:ill的Jli端制成，。
