晶闸管对触发电路的要求

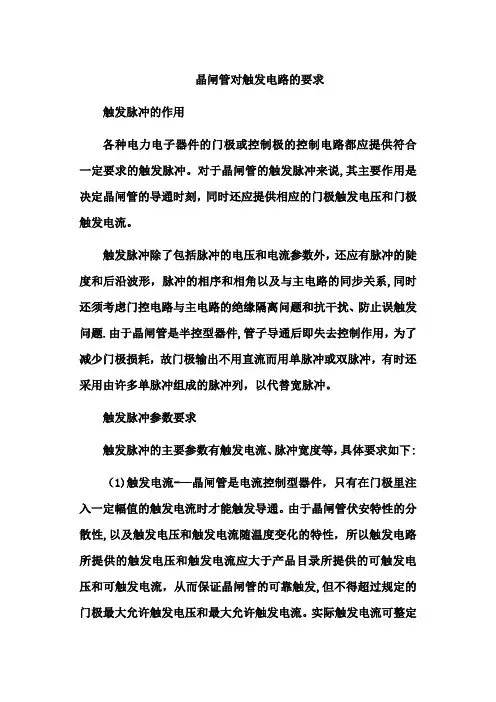

晶闸管对触发电路的要求触发脉冲的作用各种电力电子器件的门极或控制极的控制电路都应提供符合一定要求的触发脉冲。

对于晶闸管的触发脉冲来说,其主要作用是决定晶闸管的导通时刻，同时还应提供相应的门极触发电压和门极触发电流。

触发脉冲除了包括脉冲的电压和电流参数外，还应有脉冲的陡度和后沿波形，脉冲的相序和相角以及与主电路的同步关系,同时还须考虑门控电路与主电路的绝缘隔离问题和抗干扰、防止误触发问题.由于晶闸管是半控型器件,管子导通后即失去控制作用，为了减少门极损耗，故门极输出不用直流而用单脉冲或双脉冲，有时还采用由许多单脉冲组成的脉冲列，以代替宽脉冲。

触发脉冲参数要求触发脉冲的主要参数有触发电流、脉冲宽度等，具体要求如下: （1)触发电流-—晶闸管是电流控制型器件，只有在门极里注入一定幅值的触发电流时才能触发导通。

由于晶闸管伏安特性的分散性,以及触发电压和触发电流随温度变化的特性，所以触发电路所提供的触发电压和触发电流应大于产品目录所提供的可触发电压和可触发电流，从而保证晶闸管的可靠触发,但不得超过规定的门极最大允许触发电压和最大允许触发电流。

实际触发电流可整定为3~5倍的额定触发电流。

（2）触发脉冲宽度--触发脉冲的宽度应能保证使晶闸管的阳极电流上升到大于擎住电流。

由于晶闸管的开通过程只有几微秒，但并不意味着几微秒后它已能维持导通。

若在触发脉冲消失时，阳极电流仍小于擎住电流，晶闸管将不能维持导通而关断。

因此对脉冲宽度有一定要求，它和变流装置的负载性质及主电路的形式有关。

（3）强触发脉冲-—触发脉冲前沿越陡,越有利于并联或串联晶闸管的同时触发导通。

因此在有并联或串联晶闸管时,要求触发脉冲前沿陡度大于或等于10V/uS,通常采取强触发脉冲的形式。

另外,强触发脉冲还可以提高晶闸管承受di/dt的能力。

（4)触发功率——触发脉冲要有足够的输出功率，并能方便地获得多个输出脉冲，每相中多个脉冲的前沿陡度不要相差太大。

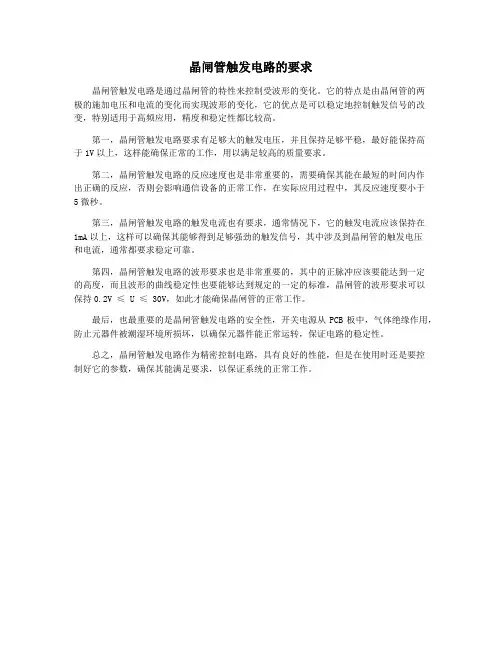

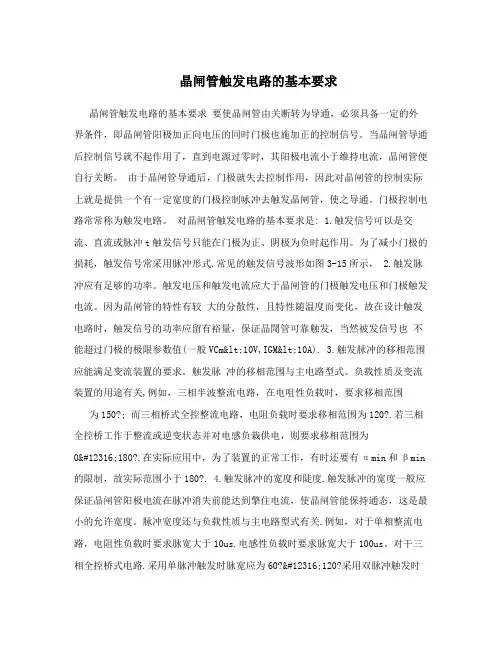

晶闸管触发电路的要求
晶闸管触发电路是通过晶闸管的特性来控制受波形的变化。

它的特点是由晶闸管的两
极的施加电压和电流的变化而实现波形的变化，它的优点是可以稳定地控制触发信号的改变，特别适用于高频应用，精度和稳定性都比较高。

第一，晶闸管触发电路要求有足够大的触发电压，并且保持足够平稳，最好能保持高
于1V以上，这样能确保正常的工作，用以满足较高的质量要求。

第二，晶闸管触发电路的反应速度也是非常重要的，需要确保其能在最短的时间内作
出正确的反应，否则会影响通信设备的正常工作，在实际应用过程中，其反应速度要小于
5微秒。

第三，晶闸管触发电路的触发电流也有要求，通常情况下，它的触发电流应该保持在
1mA以上，这样可以确保其能够得到足够强劲的触发信号，其中涉及到晶闸管的触发电压
和电流，通常都要求稳定可靠。

第四，晶闸管触发电路的波形要求也是非常重要的，其中的正脉冲应该要能达到一定
的高度，而且波形的曲线稳定性也要能够达到规定的一定的标准，晶闸管的波形要求可以
保持0.2V ≤ U ≤ 30V，如此才能确保晶闸管的正常工作。

最后，也最重要的是晶闸管触发电路的安全性，开关电源从PCB板中，气体绝缘作用，防止元器件被潮湿环境所损坏，以确保元器件能正常运转，保证电路的稳定性。

总之，晶闸管触发电路作为精密控制电路，具有良好的性能，但是在使用时还是要控
制好它的参数，确保其能满足要求，以保证系统的正常工作。

机电传动控制课后习题答案10.1晶闸管的导通条件是什么？导通后流过晶闸管的电流决定于什么？晶闸管由导通转变为阻断的条件是什么？阻断后它所承受的电压决定于什么？晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。

（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通.导通后流过晶闸管的电流决定于(电压不变时)限流电阻(使⽤时由负载)决定.晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时,阳极电流随之减少,当阳极电流⼩于维持电流时,晶闸管便从导通状态转化维阻断状态.阻断后它所承受的电压决定于阳极和阴极的反向转折电压.10.2晶闸管能否和晶体管⼀样构成放⼤器？为什么？晶闸管不能和晶体管⼀样构成放⼤器,因为晶闸管只是控制导通的元件,晶闸管的放⼤效应是在中间的PN节上.整个晶闸管不会有放⼤作⽤.10.3试画出题10.3图中负载电阻R上的电压波形和晶闸管上的电压波形。

10.4 如题4如题10.4图所⽰，试问：①在开关S闭合前灯泡亮不亮？为什么？②在开关S闭合后灯泡亮不亮？为什么？③再把开关S断开后灯泡亮不亮？为什么？①在开关S闭合前灯泡不亮,因为晶闸管没有导通.②在开关S闭合后灯泡亮,因为晶闸管得控制极接正电,导通.③再把开关S断开后灯泡亮,因为晶闸管导通后控制极就不起作⽤了.10.5如题10.5图所⽰，若在t1时刻合上开关S，在t2时刻断开S，试画出负载电阻R上的电压波形和晶闸管上的电压波形。

10.6晶闸管的主要参数有哪些？晶闸管的主要参数有①断态重复峰值电压U DRE:在控制极断路何竟闸管正向阻断的条件下,可以重复加在晶闸管两端的正向峰值电压,其数值规定⽐正向转折电压⼩100V.①反向重复峰值电压U RRM:在控制极断路时,可以重复加在晶闸官元件上的反向峰值电压.②额定通态平均电流(额定正向平均电流)I T.③维持电流I H:在规定的环境温度和控制极断路时,维持元件导通的最⼩电流.10.7如何⽤万⽤表粗测晶闸管的好坏？良好的晶闸管,其阳极A与阴极K之间应为⾼阻态.所以,当万⽤表测试A-K间的电阻时,⽆论电表如何接都会为⾼阻态,⽽G-K间的逆向电阻⽐顺向电阻⼤.表明晶闸管性能良好. 10.8晶闸管的控制⾓和导通⾓是何含义？晶闸管的控制⾓是晶闸官元件承受正向电压起始到触发脉冲的作⽤点之间的点⾓度.导通⾓是晶闸管在⼀周期时间内导通得电⾓度.10.9有⼀单相半波可控整流电路，其交流电源电压U2=220V ,负载电阻R L=10 Ω,试求输出电压平均值U d的调节范围,当α=π/3，输出电压平均值U d和电流平均值I d 为多少？并选晶闸管.U d=1/2π∫απ√2sinwtd(wt)=0.45U2(1+cosα)/2=0.45*220(1+1)/2=99V输出电压平均值U d的调节范围0-99V当α=π/3时U d= 0.45U2(1+cosα)/2=0.45*220*（1+0.866）/2=92.4V输出电压平均值U d=92.4V电流平均值I d= U d/R L=92.4/10=9.24A10.10续流⼆极管有何作⽤？为什么？若不注意把它的极性接反了会产⽣什么后果？续流⼆极管作⽤是提⾼电感负载时的单相半波电路整流输出的平均电压。

答：电力电子变流技术现在一般都应用在可控整流、有源逆变、交流调压、逆变器（变频器）、直流斩波和无触点功率静态开关等几个方面。

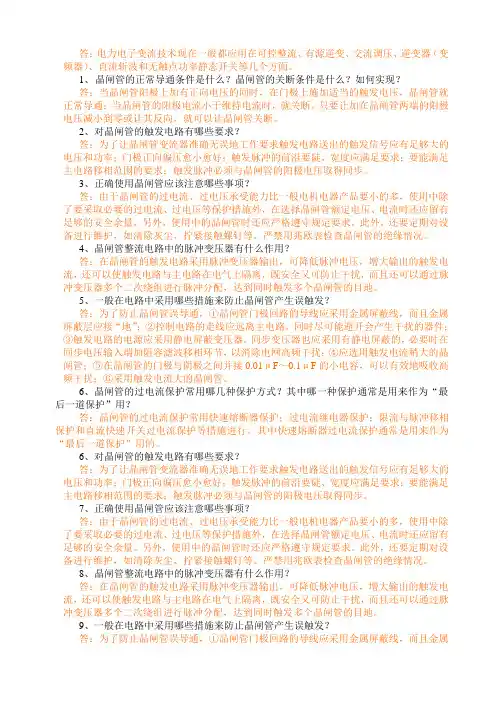

1、晶闸管的正常导通条件是什么？晶闸管的关断条件是什么？如何实现？答：当晶闸管阳极上加有正向电压的同时，在门极上施加适当的触发电压，晶闸管就正常导通；当晶闸管的阳极电流小于维持电流时，就关断。

只要让加在晶闸管两端的阳极电压减小到零或让其反向，就可以让晶闸管关断。

2、对晶闸管的触发电路有哪些要求？答：为了让晶闸管变流器准确无误地工作要求触发电路送出的触发信号应有足够大的电压和功率；门极正向偏压愈小愈好；触发脉冲的前沿要陡、宽度应满足要求；要能满足主电路移相范围的要求；触发脉冲必须与晶闸管的阳极电压取得同步。

3、正确使用晶闸管应该注意哪些事项？答：由于晶闸管的过电流、过电压承受能力比一般电机电器产品要小的多，使用中除了要采取必要的过电流、过电压等保护措施外，在选择晶闸管额定电压、电流时还应留有足够的安全余量。

另外，使用中的晶闸管时还应严格遵守规定要求。

此外，还要定期对设备进行维护，如清除灰尘、拧紧接触螺钉等。

严禁用兆欧表检查晶闸管的绝缘情况。

4、晶闸管整流电路中的脉冲变压器有什么作用？答：在晶闸管的触发电路采用脉冲变压器输出，可降低脉冲电压，增大输出的触发电流，还可以使触发电路与主电路在电气上隔离，既安全又可防止干扰，而且还可以通过脉冲变压器多个二次绕组进行脉冲分配，达到同时触发多个晶闸管的目地。

5、一般在电路中采用哪些措施来防止晶闸管产生误触发？答：为了防止晶闸管误导通，①晶闸管门极回路的导线应采用金属屏蔽线，而且金属屏蔽层应接“地”；②控制电路的走线应远离主电路，同时尽可能避开会产生干扰的器件；③触发电路的电源应采用静电屏蔽变压器。

同步变压器也应采用有静电屏蔽的，必要时在同步电压输入端加阻容滤波移相环节，以消除电网高频干扰；④应选用触发电流稍大的晶闸管；⑤在晶闸管的门极与阴极之间并接0.01μF～0.1μF的小电容，可以有效地吸收高频干扰；⑥采用触发电流大的晶闸管。
