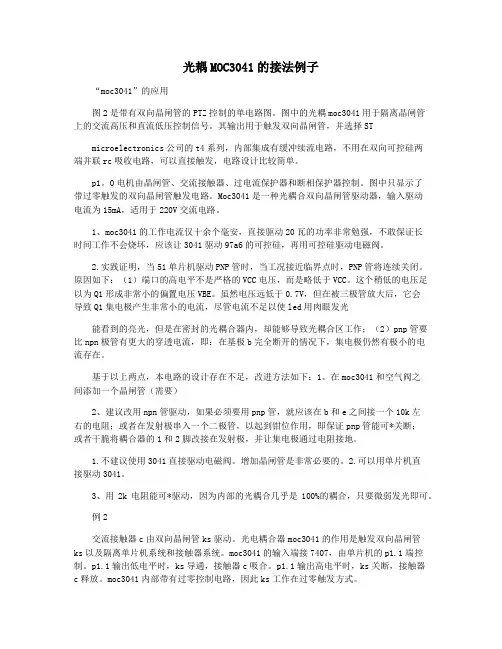

光耦MOC3041的接法例子“moc3041”的应用图2是带有双向晶闸管的PTZ控制的单电路图。
图中的光耦moc3041用于隔离晶闸管上的交流高压和直流低压控制信号。
其输出用于触发双向晶闸管，并选择STmicroelectronics公司的t4系列，内部集成有缓冲续流电路，不用在双向可控硅两端并联rc吸收电路，可以直接触发，电路设计比较简单。
p1。
0电机由晶闸管、交流接触器、过电流保护器和断相保护器控制。
图中只显示了带过零触发的双向晶闸管触发电路。
Moc3041是一种光耦合双向晶闸管驱动器，输入驱动电流为15mA，适用于220V交流电路。
1、moc3041的工作电流仅十余个毫安，直接驱动20瓦的功率非常勉强，不敢保证长时间工作不会烧坏，应该让3041驱动97a6的可控硅，再用可控硅驱动电磁阀。
2.实践证明，当51单片机驱动PNP管时，当工况接近临界点时，PNP管将连续关闭。
原因如下：（1）端口的高电平不是严格的VCC电压，而是略低于VCC。
这个稍低的电压足以为Q1形成非常小的偏置电压VBE。
虽然电压远低于0.7V，但在被三极管放大后，它会导致Q1集电极产生非常小的电流，尽管电流不足以使led用肉眼发光能看到的亮光，但是在密封的光耦合器内，却能够导致光耦合区工作；（2）pnp管要比npn极管有更大的穿透电流，即：在基极b完全断开的情况下，集电极仍然有极小的电流存在。
基于以上两点，本电路的设计存在不足，改进方法如下：1。
在moc3041和空气阀之间添加一个晶闸管（需要）2、建议改用npn管驱动，如果必须要用pnp管，就应该在b和e之间接一个10k左右的电阻；或者在发射极串入一个二极管，以起到钳位作用，即保证pnp管能可*关断；或者干脆将耦合器的1和2脚改接在发射极，并让集电极通过电阻接地。
1.不建议使用3041直接驱动电磁阀。
增加晶闸管是非常必要的。
2.可以用单片机直接驱动3041。
3、用2k电阻能可*驱动，因为内部的光耦合几乎是100%的耦合，只要微弱发光即可。
双向晶闸管的作用双向晶闸管（Bilateral Triode Thyristor，简称BTT）是一种特殊类型的晶闸管，它具有双向导通的特性，能够同时在正向和反向导通电流。
双向晶闸管在电子器件中起着重要的作用，它在电力控制、电流保护、电压变换等领域都有广泛的应用。
本文将对双向晶闸管的作用进行讨论。
双向晶闸管的主要作用之一是电力控制。
它能够实现对交流电的控制，通过控制晶闸管的触发角，可以改变电流的导通时间，从而调整负载电流的大小。
这使得双向晶闸管成为交流电调光、电子变压器、温度控制器等电力控制装置的关键元件。
例如，在交流调光系统中，双向晶闸管可以根据调光信号的强弱来控制灯光的明暗程度，实现灯光的调节。
双向晶闸管的电力控制作用使得我们可以方便地控制交流电的大小和形状，提高了电力系统的灵活性和效率。
双向晶闸管还有一个重要的作用是电流保护。
在电力系统中，电流的过大或过小都可能对设备和电路造成损害，甚至引发事故。
双向晶闸管可以通过监测电流的大小来实现过电流保护。
当电流超过设定值时，双向晶闸管会自动断开电路，以保护设备的安全运行。
例如，在电力系统中，如果电流突然增大，双向晶闸管可以快速反应并切断电路，避免过电流对设备和线路造成损坏。
双向晶闸管的电流保护作用可以有效地保护电力设备和电路的安全运行。
双向晶闸管还可以实现电压变换的作用。
在电力系统中，有时需要将交流电的电压从一个值变换到另一个值。
双向晶闸管可以通过控制导通的时间来实现电压的变换。
当双向晶闸管导通时，电压通过电源和负载，实现电压的变换。
例如，在交流变压器中，通过控制双向晶闸管的导通时间，可以实现输入电压和输出电压的变换。
双向晶闸管的电压变换作用使得我们可以方便地实现交流电压的变换，满足不同电器设备的需求。
除了以上的作用，双向晶闸管还可以用于电压调节、电流补偿、电压逆变等领域。
它的双向导通特性使得其在交流电路中具有独特的应用优势。
双向晶闸管广泛应用于家用电器、电力设备、电子仪器等领域，为我们的生活和工作提供了便利。

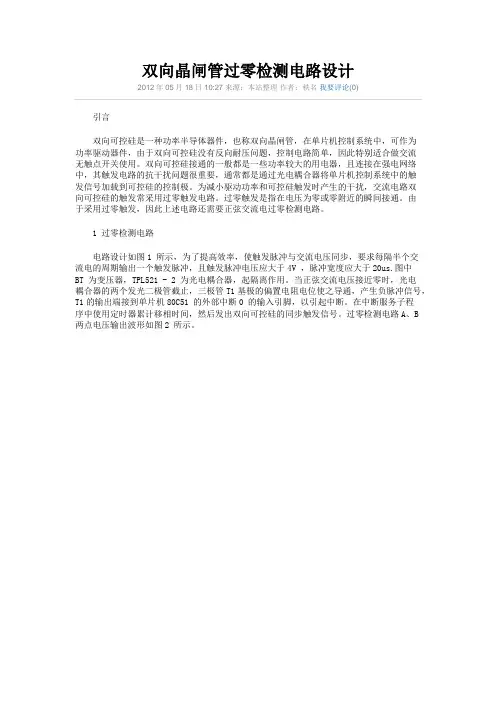

双向晶闸管过零检测电路设计2012年05月18日 10:27 来源：本站整理作者：秩名我要评论(0) 引言双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
过零触发是指在电压为零或零附近的瞬间接通。
由于采用过零触发，因此上述电路还需要正弦交流电过零检测电路。
1 过零检测电路电路设计如图1 所示，为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
2 过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
当单片机80C51 的P1. 0 引脚输出负脉冲信号时T2 导通，MOC3061 导通，触发BCR 导通，接通交流负载。
另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el 作用，使得双向可控硅承受的电压值远远超过电源电压。
双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。

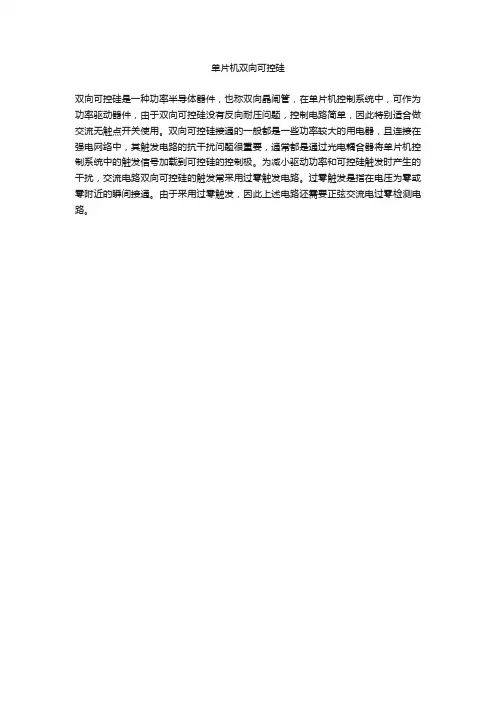

单片机双向可控硅
双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
过零触发是指在电压为零或零附近的瞬间接通。
由于采用过零触发，因此上述电路还需要正弦交流电过零检测电路。
双向晶闸管交流调压电路分析双向晶闸管交流调压电路分析同学：老师，双向晶闸管看起来与单向晶闸管的外形差不多，也有三个电极（图2 ），它的主要工作特性是什么呢？教师：双向晶闸管相当于两个单向晶闸管的反向并联（图3 ）,但只有一个控制极。
这样，双向晶闸管在正、反两个方向上都能够控制导电，而单向晶闸管却是一种可控的单方向导电器件。
给双向晶闸管的控制极加正的或负的触发脉冲，都能使管子触发导通。
这样，触发电路的设计就具有很大的灵活性，可以采用多种不同的触发方式。
此外，双向晶闸管的两个主电极不再分为阳极和阴极，而是称为第一电极T1和第二电极T2。
双向晶闸管在电路中不能用作可控整流元件，主要用来进行交流调压、交流开关、可逆直流调速等等。
同学：双向晶闸管触发电路（图1 ）中，使用了双向触发二极管，我们过去没有听说过这种管子，这是一种什么样的器件呢？老师：双向触发二极管（图4 ）从结构上来说，是一种没有控制极的晶闸管，我们可以把它看成是两个二极管的反向并联。
这样，无论在双向触发二极管的两极之间外加什么极性的电压，只要电压的数值达到管子的转折电压值，就能使它导通。
值得注意的是，双向触发二极管的转折电压较高，一般在20〜40V范围。
同学：老师，您给我们讲讲双向触发二极管组成的双向晶闸管触发电路的工作原理吧。
老师：调压器电路主要由阻容移相电路和双向晶闸管两部分组成。
我们单独画出这两部分电路（图5 ）, R5、RP 和C5构成阻容移相电路。
合上电源开关S ,交流电源电压通过R5、RP向电容器C5充电，当电容器C5两端的电压上升到略高于双向触发二极管ST的转折电压时，ST和双向晶闸管VS相继导通，负载RL得电工作。
当交流电源电压过零瞬间，双向晶闸管自行关断，接着C5又被电源反向充电，重复上述过程。
分析电路时，大家应该意识到，触发电路是工作在交流电路中的，交流电压的正、负半周分别会发岀正、负触发脉冲送到双向晶闸管的控制极，使管子在正、负半周内对称地导通一次。
双向可控硅及其触发电路Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
过零触发双向可控硅调压电路图新一代晶闸管触发模块KTM2011A的原理及应用摘要：KTM2011A是青岛珠峰科技有限公司推出的新一代晶闸管触发模块，具有体积小、重量轻、触发动率大及波形对称性对等优点。
文中详细介绍了KTM2011A的内部结构、工作原理、设计特点及具体的应用电路。
关键词：触发电路隔离脉冲KTM2011A1 概述KTM2011A是青岛珠峰科技有限公司经过优化设计和精心研制的新一代晶闸管触发模块，具有体积小、重量轻、触发功率大及波形对称性好等优点。
其输出可触发单相电路中两个相位互差180°的晶闸管，可广泛用于单相交流调压、单相桥式半控整流电路中作为晶闸管的触发电路，由于模块内部集成有隔离单元，故使用中不需要外接脉冲变压器。
KTM2011具有如下特点：2.2 极限参数KTM2011A的极限工作参数如下：●输入交流同步电压：15～17V；●输出直流电压V+：22V；●输入移相电压VK：0～+10V；●输出触发电流：≤750mA；●输出脉冲幅度：18～21V；●移相范围：0～180°；●脉冲宽度：≮2ms ；●需配变压器容量：5～10VA ；●输入、输出间隔离电压：2500VDC ； ●工作温度范围：-10～+70℃。
●工作电源电压VCC ：+16V ；3 结构及原理 KTM2011A 的内部结构及工作原理框图如图2所示。
它由同步环节、锯齿波形成、整流电路、脉冲形成、脉冲放大及隔离整形环节共五个单元电路组成。
工作时，KTM2011A 首先将来自同步电流变压器副边的电压信号经整流电路整流，并通过引脚4的内部送给脉冲放大与隔离整形电路，同时将滤波稳压后的电压经引脚3输入给锯齿波形成和脉冲形成部分作为供电电源。
另一方面，来自同步电源变压器副边的电压信号经同步环节检测出过零点，并在锯齿波形成环节根据用户在引脚7所接电阻的大小而决定的斜率形成锯齿波。
将该锯齿波与引脚9输入的控制电压 Uk 相比较以形成对应于同步信号的正、负半周脉冲。

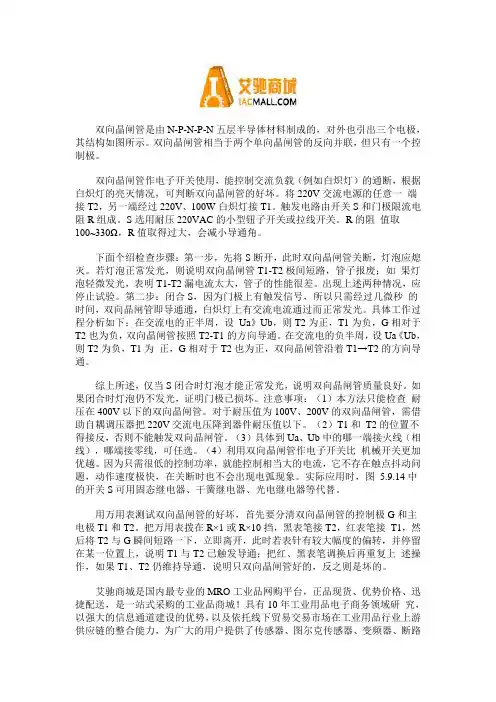

双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构如图所示。
双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。
双向晶闸管作电子开关使用，能控制交流负载（例如白炽灯）的通断，根据白炽灯的亮灭情况，可判断双向晶闸管的好坏。
将220V交流电源的任意一端接T2，另一端经过220V、100W白炽灯接T1。
触发电路由开关S和门极限流电阻R组成。
S选用耐压220VAC的小型钮子开关或拉线开关。
R的阻值取100~330Ω，R值取得过大，会减小导通角。
下面个绍检查步骤：第一步，先将S断开，此时双向晶闸管关断，灯泡应熄灭。
若灯泡正常发光，则说明双向晶闸管T1-T2极间短路，管子报废；如果灯泡轻微发光，表明T1-T2漏电流太大，管子的性能很差。
出现上述两种情况，应停止试验。
第二步：闭合S，因为门极上有触发信号，所以只需经过几微秒的时间，双向晶闸管即导通通，白炽灯上有交流电流通过而正常发光。
具体工作过程分析如下：在交流电的正半周，设Ua》Ub，则T2为正，T1为负，G相对于T2也为负，双向晶闸管按照T2-T1的方向导通。
在交流电的负半周，设Ua《Ub，则T2为负，T1为正，G相对于T2也为正，双向晶闸管沿着T1→T2的方向导通。
综上所述，仅当S闭合时灯泡才能正常发光，说明双向晶闸管质量良好。
如果闭合时灯泡仍不发光，证明门极已损坏。
注意事项：（1）本方法只能检查耐压在400V以下的双向晶闸管。
对于耐压值为100V、200V的双向晶闸管，需借助自耦调压器把220V交流电压降到器件耐压值以下。
（2）T1和T2的位置不得接反，否则不能触发双向晶闸管。
（3）具体到Ua、Ub中的哪一端接火线（相线），哪端接零线，可任选。
（4）利用双向晶闸管作电子开关比机械开关更加优越。
因为只需很低的控制功率，就能控制相当大的电流，它不存在触点抖动问题，动作速度极快，在关断时也不会出现电弧现象。
实际应用时，图 5.9.14中的开关S可用固态继电器、干簧继电器、光电继电器等代替。
双向晶闸管的主要参数双向晶闸管（Bilateral SCR）是一种特殊的晶体管，具有双向导电特性。
它是一种具有控制启动能力的半导体开关，常用于交流电路中。
双向晶闸管具有多个主要参数，其中包括额定电压、额定电流、触发电流、触发电压、封装形式等。
额定电压是指双向晶闸管所能承受的最高电压。
在选择双向晶闸管时，应根据电路所需的电压范围来选择合适的额定电压。
如果电压超过了额定电压，双向晶闸管可能会被击穿而损坏。
额定电流是指双向晶闸管所能承受的最大电流。
在设计电路时，需要根据电路的负载要求选择合适的额定电流。
如果电流超过了额定电流，双向晶闸管可能会发生过载而失效。
触发电流是指使双向晶闸管进入导通状态所需的最小电流。
只有当电流超过了触发电流时，双向晶闸管才会开始导通。
触发电流的大小取决于双向晶闸管的内部结构和材料，不同型号的双向晶闸管具有不同的触发电流。
触发电压是指使双向晶闸管进入导通状态所需的最小电压。
只有当电压超过了触发电压时，双向晶闸管才会开始导通。
触发电压的大小也取决于双向晶闸管的内部结构和材料，不同型号的双向晶闸管具有不同的触发电压。
封装形式是指双向晶闸管的外观和尺寸。
双向晶闸管通常采用塑料封装或金属封装，不同封装形式适用于不同的应用场合。
常见的封装形式有TO-92、TO-220、TO-252等。
除了以上主要参数外，双向晶闸管还具有一些其他的参数，如耐压能力、导通压降、关断能力等。
耐压能力是指双向晶闸管能够承受的最大电压。
导通压降是指当双向晶闸管导通时，在其两个电极之间的电压降。
关断能力是指双向晶闸管在关断状态下所能承受的最大电流。
双向晶闸管是一种重要的半导体器件，具有双向导电特性。
通过控制触发电流和触发电压，可以实现对交流电的控制。
在选择双向晶闸管时，需要考虑其主要参数，如额定电压、额定电流、触发电流、触发电压和封装形式等。
这些参数的选择应根据具体的应用需求和电路要求进行合理搭配，以确保电路的稳定运行和安全可靠。
一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。
二、判断题（２0分）对打（√），错打（×）1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（ √ ）2、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（ √ ）3、 变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（ √ ）4、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。
（ √ ）5、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
（ × ）6、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
点焊机控制板电路图大全（双向晶闸管/变压器）点焊机控制板电路图（一）如图介绍的是一款点焊机主电路及控制电路。
其中，双向晶闸管控制的负载是一台用于焊接薄金属片的微型点焊机。
工作时，焊接变压器T2副边与焊接工作组或闭合回路。
上百安倍的电流瞬间通过焊条，并集中在极小的焊点上，从而产生高热，熔化金属，完成焊接。
如下图所示。
电路工作原理B2是降压变压器。
也是电焊机的核心部件。
AB2整流桥、单向可控硅SCR、单结晶体管UJT、电阻R2、R3、R4、R5、电容C2及电位器RP构成了焊接电流无级调节器。
直流电流表A用于间接指示焊接工作电流大小。
与LED组成电源指示电路。
小型变压器B1、整流桥AB1、电容C1以及风扇M构成了散热系统。
由图可以看出设备电路十分简洁，要说复杂就只能算是电流调节器了。
它利用单结晶体管的负阻特性组成张弛振荡器，来作为单向可控硅的触发电路。
由于单结晶体管张弛振荡器的电源取自桥式整流电路输出的全波脉动直流电压。
当可控硅没有导通时，张弛振荡器的电容C2经R2、R5及RP充电，电容两端电压VC2按指数规律上升。
到单结晶体管的峰点电压VP时。
单结晶体管UJT突然导通，基区电阻RB1急剧减小。
电容C2通过PN结向电阻R4迅速放电，使R4两端电压Vg发生一个正跳变。
形成陡峭的脉冲上升沿，随着电容C2放电，VC2按指数规律下降，当低于谷点电压V时单结晶体管截止。
在R4两端输出的是尖顶触发脉冲。
使得可控硅SCR导通。
B2初级绕组内有交流电流流过，同时可控硅两端压降变得很小，迫使张弛振荡器停止工作，当交流电压过零瞬间，可控硅被迫关断。
张弛振荡器再次得电，电容C2又开始充电，这样周而复始不断重复上述过程。
调节电位器RP可以改变电容C2的充电时间，也就是改变张弛振荡器振荡周期。
自然也就改变了每次交流电压过零后张弛振荡器发出第一个触发脉冲的时刻。
相应地改变了可控硅SCR的导通控制角，使加在B2初级绕组两端的电压发生变化。
该电路可以控制220V交流电网上200W功率负载的通断。
若功率仅为50W，则双向晶闸管可不接散热器。
带有一定滞环的动作点约为100lx日照光。
在光照较弱时光敏电阻呈高阻值，故使阈值开关TCA345输入电压高于脚2电压的0.7倍，阈值开关输出端为高阻值，通过晶体管周期触发双向晶闸管使其导通。
反之，周围光照度若超过100lx，则阈值开关输出端变负，此时后接的晶体管及双向晶闸关断，灯熄灭。
电路中二极管D1和D2用于整流，输出约15mA的控制电流。
整个电路消耗交流电流有效值约为40mA（220V时），其中包含较高的无功分量。
