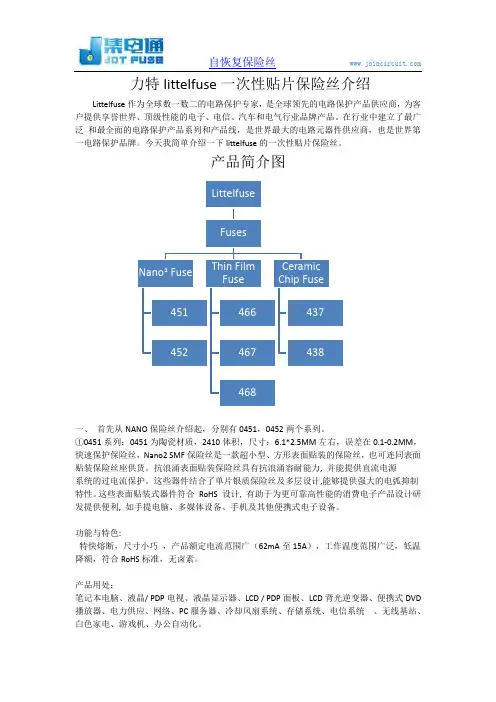

力特littelfuse一次性贴片保险丝介绍Littelfuse作为全球数一数二的电路保护专家，是全球领先的电路保护产品供应商，为客户提供享誉世界、顶级性能的电子、电信、汽车和电气行业品牌产品。
在行业中建立了最广泛和最全面的电路保护产品系列和产品线，是世界最大的电路元器件供应商，也是世界第一电路保护品牌。
今天我简单介绍一下littelfuse的一次性贴片保险丝。
产品简介图一、首先从NANO保险丝介绍起，分别有0451，0452两个系列。
①0451系列：0451为陶瓷材质，2410体积，尺寸：6.1*2.5MM左右，误差在0.1-0.2MM，快速保护保险丝，Nano2 SMF保险丝是一款超小型、方形表面贴装的保险丝，也可连同表面贴装保险丝座供货。
抗浪涌表面贴装保险丝具有抗浪涌容耐能力, 并能提供直流电源系统的过电流保护。
这些器件结合了单片银质保险丝及多层设计,能够提供强大的电弧抑制特性。
这些表面贴装式器件符合RoHS 设计, 有助于为更可靠高性能的消费电子产品设计研发提供便利, 如手提电脑、多媒体设备、手机及其他便携式电子设备。
功能与特色:特快熔断，尺寸小巧，产品额定电流范围广（62mA至15A），工作温度范围广泛，低温降额，符合RoHS标准，无卤素。
产品用处：笔记本电脑、液晶/ PDP电视、液晶显示器、LCD / PDP面板、LCD背光逆变器、便携式DVD 播放器、电力供应、网络、PC服务器、冷却风扇系统、存储系统、电信系统、无线基站、白色家电、游戏机、办公自动化。
②0452保险丝：0452系列耐压值为65V-125V，保持电流为0.062A-15A，温控范围为-55+125℃，2410体积，尺寸为6.1*2.5MM，慢断陶瓷贴片保险丝。
NANO2慢熔型保险丝耐受突入电流的特性比NANO2快熔型保险丝更优异。
该保险丝设计中独特的延时特性有助于解决误“断路”问题，因为可能耐受突入电流，而快熔型保险丝在出现此类电流时往往会熔断。
贴片保险丝的定义及应用电子元件市场上存在着很多的系列保险丝，其中就有贴片保险丝。
这种系列保险丝在工厂中利用的比较多，个别用户使用的比较少。
据业内专家介绍，贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。
贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。
一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。
自恢复贴片保险丝一次性贴片保险丝贴片保险丝产品按性能可分。
类为：快速熔断器、慢速熔断和增强熔化热能三种类型。
贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护，如浪涌等。
电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。
可以用这类技术生产的厂家均有一定规模。
在选用贴片保险丝建议按下面几个方面来选定：1.我们把电路短路时流过的最大电流值称之为短路电流。
对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。
如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。
2.观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。
冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。
冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。
3.在所使用的电路中流经保险丝的常态电流大小。
通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。
4.按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。
但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。
另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。
5.开路电压一般应选定为小于额定电压。
例如将额定电压为DC24V的保险丝用于AC100V 的电路中时，有可能引燃保险丝或使保险丝破裂。
随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，而且用的范围广，问贴片保险丝用在哪的人也多。

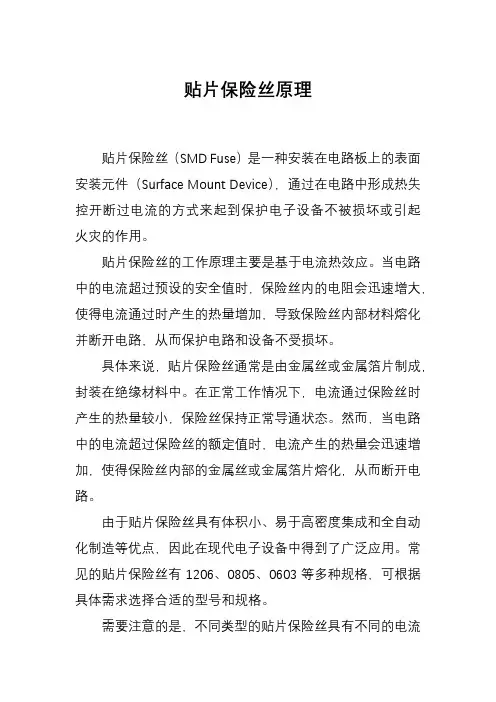

贴片保险丝原理
贴片保险丝（SMD Fuse）是一种安装在电路板上的表面安装元件（Surface Mount Device），通过在电路中形成热失控开断过电流的方式来起到保护电子设备不被损坏或引起火灾的作用。
贴片保险丝的工作原理主要是基于电流热效应。
当电路中的电流超过预设的安全值时，保险丝内的电阻会迅速增大，使得电流通过时产生的热量增加，导致保险丝内部材料熔化并断开电路，从而保护电路和设备不受损坏。
具体来说，贴片保险丝通常是由金属丝或金属箔片制成，封装在绝缘材料中。
在正常工作情况下，电流通过保险丝时产生的热量较小，保险丝保持正常导通状态。
然而，当电路中的电流超过保险丝的额定值时，电流产生的热量会迅速增加，使得保险丝内部的金属丝或金属箔片熔化，从而断开电路。
由于贴片保险丝具有体积小、易于高密度集成和全自动化制造等优点，因此在现代电子设备中得到了广泛应用。
常见的贴片保险丝有1206、0805、0603等多种规格，可根据具体需求选择合适的型号和规格。
需要注意的是，不同类型的贴片保险丝具有不同的电流
和电压承受能力，因此在使用时应根据电路的具体要求选择合适的保险丝类型和额定值，以确保电路和设备的安全运行。
贴片保险丝贴片保险丝指的是保险丝的一种安装方式。
它的主要作用就是起到过载保护，在电子电路中正确的安装贴片保险丝，当电路中过载异常升高（电压，电流，温度等）时，保险丝通过自身熔断来切断电流，从而保护整个电子电路的安全。
贴片保险丝也是通过玻璃管保险丝与陶瓷管保险丝不能满足便携式产品要求而进化出来的。
随着便携式电子产品（手机，移动电源，穿戴设备等）的不断发展，对保险丝的体积要求也越来越高，体积要求无限的小型化而且还需要大电流，耐高温的要求。
贴片保险丝的定义：贴片保险丝的定义是保险丝体积及安装方式的进化，由原来的插件式保险丝演变而来。
保险丝则是当电路出现故障，导致过载（电流，电压，温度等）异常升高，部分关键性器件（如电池等）有可能引起火灾或者爆炸等危险情况，保险丝通过自身熔断来切断电流，保护电路安全。
贴片保险丝的作用：贴片保险丝的主要做用就是当电路出现异常，过载突破保险丝设定的极限值（电流,电压,温度等）时，保险丝会通过自身熔断来阻断电流，从而保证整个电路的安全。
贴片的封装方式也主要是方便了便携式产品的设计。
外形介绍：贴片保险丝是由原来的插件式逐渐演变出来的，（玻璃管，陶瓷管，塑料方形，熔断器等）外形为片状或者长方体形状。
贴片保险丝的尺寸有：0603，0805，,1206,1812,6125,2410,1032等。
贴片保险丝的丝印标致：每个安规器件（保险丝，安规电容等）都会有对应的标致，保险丝的标致则不会完全一致，主要是受到体积大小的限制所造成的，另外就是每个品牌的标致或者代号也是不一样的，我们就拿顺海科技代理的华德品牌来做举例：下图为0603贴片类下图为1032贴片类贴片保险丝上面的丝印代号主要是体现下面这些参数：1、贴片保险丝的额定电流A（安培）2、贴片保险丝的耐压值V（电压伏数）3、贴片保险丝的动作时间既熔断速度（I²t）4、国家安全规格认证（如：中国CCC,美国UL等）5、生产编号6、分段能力贴片保险丝的结构（以华德贴片保险丝举例说明）：1、基板，氧化铝陶瓷基板（氧化铝含量达96%）2、电阻本体，Cu（铜）/Ag（银）/Sn（锡）3、端电极，Cu（铜）/Ni（镍）/Si（锡）4、保护防焊层，防火级环氧树脂，符合UL-94-V0要求（绿色）5、丝印防焊层，防火级环氧树脂，符合UL-94-V0要求（黑色）6、侧边电极，Cu（铜）/Ni（镍）/Sn（锡）具体示意图如下：贴片保险丝的分段能力当常规电流（符合设定范围内的电流）与相关标准规定的额定分断电流之间的电流通过保险丝时，保险丝不会熔断且不会影响到周边的元器件及工作环境。

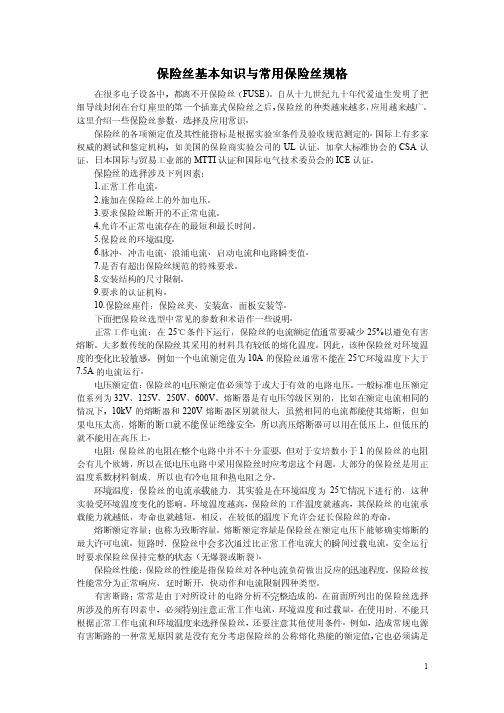

保险丝基保险丝基本本知识与知识与常用保险丝规格常用保险丝规格在很多电子设备中，都离不开保险丝（FUSE ）。
自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险丝的种类越来越多，应用越来越广。
这里介绍一些保险丝参数、选择及应用常识。
保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。
国际上有多家权威的测试和鉴定机构，如美国的保险商实验公司的UL 认证、加拿大标准协会的CSA 认证、日本国际与贸易工业部的MTTI 认证和国际电气技术委员会的ICE 认证。
保险丝的选择涉及下列因素： 1.正常工作电流。
2.施加在保险丝上的外加电压。
3.要求保险丝断开的不正常电流。
4.允许不正常电流存在的最短和最长时间。
5.保险丝的环境温度。
6.脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
7.是否有超出保险丝规范的特殊要求。
8.安装结构的尺寸限制。
9.要求的认证机构。
10.保险丝座件：保险丝夹、安装盒、面板安装等。
下面把保险丝选型中常见的参数和术语作一些说明。
正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。
大多数传统的保险丝其采用的材料具有较低的熔化温度。
因此，该种保险丝对环境温度的变化比较敏感。
例如一个电流额定值为10A 的保险丝通常不能在25℃环境温度下大于7.5A 的电流运行。
电压额定值：保险丝的电压额定值必须等于或大于有效的电路电压。
一般标准电压额定值系列为32V 、125V 、250V 、600V 。
熔断器是有电压等级区别的，比如在额定电流相同的情况下，10kV 的熔断器和220V 熔断器区别就很大，虽然相同的电流都能使其熔断，但如果电压太高，熔断的断口就不能保证绝缘安全。
所以高压熔断器可以用在低压上，但低压的就不能用在高压上。
电阻：保险丝的电阻在整个电路中并不十分重要。
但对于安培数小于1的保险丝的电阻会有几个欧姆，所以在低电压电路中采用保险丝时应考虑这个问题。
Bourns伯恩斯自恢复保险丝介绍Bourns伯恩斯于1947年成立，产品应用于汽车、行动电话、笔记型计算机、癌症治疗用植入式Ｘ光感应器、甚至应用在火星探勘车上。
伯恩斯的信念是提供高质量的产品、热心的服务，为客户创造最高价值。
Bourns的产品非常之多，其中电路保护产品就有：静电放电抑制器，电压瞬变抑制二极管数组，气体放电管，混合多阶保护器，LED分流器保护器，线路突波保护模块，金属氧化物压敏电阻（MOV），小型断路器（微型热保护器），大功率瞬态电压抑制器产品，陶瓷PTC可恢复式保护器，Multifuse可恢复式保险丝，特快熔断薄膜保险丝，TBU告诉保护器，瞬态电流抑制器，半导体放电管，电信用保险丝，电压瞬变抑制二极管。
今天简单介绍一下伯恩斯的自恢复贴片保险丝。
一、MF-FSMF系列：JDTFUSE在LED台灯USB接口的保护应用LED台灯增加USB接口功能，可为诸多移动设备充电，为台灯增加了亮点，但USB常常会因接口拔插短路、外接被充电设备短路等损坏USb及电源电路，需要对USb做好短路保护。
才能保证LED灯及USB电路的可靠性与长寿命。
而在各种保护电路中，元件最少、成本最低、可靠性最高的保护电路，莫过于深圳市集电通公司生产的自恢复保险丝元件的过载保护电路。
实用范围：蓝牙耳机，蓝牙音箱。
参数表格：如电动螺丝刀、手电钻、电剪刀等等，这类设备通常是充电电池供电，其充电器会因频繁操作产生断线、短路、线接反了而烧坏充电器或烧坏蓄电池等问题。
现在多应用锂离子电池，不仅会因过充、过放而损坏，严重的会产生爆炸等不安全的情况，产生这种情况的基本原因是充电机、蓄电池的保护电路没有设计好，有的就没有设计蓄电池的充放电与反接保护，这是非常危险的。
这种方案已通过11年的应用验证，没有出现过问题，能对蓄电池充电器的短路和反接以及超温后提供很好的提前保护作用.实用范围：万用串列汇流排周边设备 ‧磁碟机 ‧唯读光碟 ‧为主机板和周边设备插入保护 ‧个人数位平台／数位相机 ‧游戏机保护。
贴片保险丝的使用贴片保险丝（Chip Fuse）是一种使用表面贴装技术（Surface Mount Technology, SMT）制作的电子元器件，主要用于电路保护。
贴片保险丝的结构简单，包括元件主体、端子和中间的融丝。
当电流超过保险丝的额定值时，融丝就会熔断，保护电路不受损坏。
贴片保险丝的种类贴片保险丝的类型按照外观和尺寸分为多种，最常用的有以下几种：•1206（3.2mm * 1.6mm）：最常用的规格之一，适用于大多数的电路保护。
•0805（2.0mm * 1.25mm）：体积更小，适用于电子产品中空间限制较大的部分。
•0603（1.6mm * 0.8mm）：最小尺寸，适用于微型电子产品中。
•2512（6.3mm * 3.1mm）：最大规格，通常用于需求较高的电子设备，例如大功率逆变器等。
如何选择贴片保险丝的额定电流选择适当的额定电流是购买贴片保险丝的重要准则。
否则如果额定电流过小，可能会导致不必要的熔断，甚至在正常使用情况下影响到设备的正常工作。
而如果额定电流过大，保险丝就无法起到保护电路的作用。
计算额定电流的方法计算贴片保险丝的额定电流需要考虑两个重要因素：使用环境和电子元器件的功率。
使用环境使用环境的温度、湿度、振动等因素都会影响贴片保险丝的额定电流。
因此，在选择对应额定电流的贴片保险丝时，需要根据实际的应用环境进行考虑和选择。
电子元器件的功率电子元器件的功率表示电子元器件在工作中所消耗的电能，单位为瓦（W）。
通常情况下，功率越大，电流就越大。
因此，在选定贴片保险丝的额定电流时，需要根据贴片保险丝所保护的电子元器件的功率来选择。
参考值以下参考表格提供了常见尺寸的贴片保险丝的额定电流范围：尺寸额定电流范围1206 0.1A ~ 15A0805 0.05A ~ 8A0603 0.05A ~ 2A2512 0.1A ~ 30A在实际选择贴片保险丝的额定电流时，可以参考以上表格作为基础值，结合使用环境和电子元器件的功率进行综合考虑和选择。
贴片保险的认识及丝印一、常用熔断型贴片保险丝的识别熔断型贴片保险丝（贴片熔断器）与通常使用的保险丝功能基本相同，它在额定的电流下（电路正常时）能正常工作，当电路出现故障达到或超过熔断电流值时熔断，这可以避免故障进一步扩大，从而保护了电路。
保险丝（熔断器）按熔断速度分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一艘用F表示）和特快速保险丝（一般用FF表示）等五种类型。
按最大分断电流的大小又可分为低分断型（L）和高分断型（H）两种。
熔断型贴片保险丝的标示方法一般可分为直接标示法和代码标示法两种，而代码标示法又可细分为字母(或数字)标示法与图形标示法两类，1 直接标示法图1的贴片保险，将主要特性参数直接标注在元件正面，称为直接标示法，简称直标法。
直标法一般用于体积略大的“方头”瓷管保险和长方体塑封贴片保险上。
图1中，上面一行的第1个符号为生产厂家力特(LITTELFUSE)公司的厂标，后面的F说明为快速熔断型，500mA是额定电流，字母L表示为低分断型；下面一行为额定电压交流250V，最后那个图形标志表示产品符合IEC （国际电工委员会）普通保险丝的标准。
图2是直标法另一例，由于体积小，元件正面仅标示额定电流值(单位：A)。
图2的贴片保险额定电流却为4A，也有标注1、 1.25、 1.5等共十余个型号。
2 代码标示法代码标示法一般适用于小体积的贴片元件。
因受元件表面积的限制，不便采用直标法，只能在元件正面印上一个或几个简单的符号（字母、数字或几何图形），代码标示法又分为字母（或数字）标示法和图形标示法。
（1）字母（或数字）标示法：例如图3的贴片保险丝，元件上面仅印一个大写字母（图中为J），字母（代码）与额定电流的对应关系参见表1。
由表l可知，图3的贴片保险丝额定电流为1.25A。
又如图4的贴片保险丝，元件上面印着两个相同的小写字母，且“头对头”地排列着（图中为m），字母（代码）与额定电流的对应关系参见表2。
