贴片保险丝

力特littelfuse一次性贴片保险丝介绍Littelfuse作为全球数一数二的电路保护专家，是全球领先的电路保护产品供应商，为客户提供享誉世界、顶级性能的电子、电信、汽车和电气行业品牌产品。

在行业中建立了最广泛和最全面的电路保护产品系列和产品线，是世界最大的电路元器件供应商，也是世界第一电路保护品牌。

今天我简单介绍一下littelfuse的一次性贴片保险丝。

产品简介图一、首先从NANO保险丝介绍起，分别有0451，0452两个系列。

①0451系列：0451为陶瓷材质，2410体积，尺寸：6.1*2.5MM左右，误差在0.1-0.2MM，快速保护保险丝，Nano2 SMF保险丝是一款超小型、方形表面贴装的保险丝，也可连同表面贴装保险丝座供货。

抗浪涌表面贴装保险丝具有抗浪涌容耐能力, 并能提供直流电源系统的过电流保护。

这些器件结合了单片银质保险丝及多层设计,能够提供强大的电弧抑制特性。

这些表面贴装式器件符合RoHS 设计, 有助于为更可靠高性能的消费电子产品设计研发提供便利, 如手提电脑、多媒体设备、手机及其他便携式电子设备。

功能与特色:特快熔断，尺寸小巧，产品额定电流范围广（62mA至15A），工作温度范围广泛，低温降额，符合RoHS标准，无卤素。

产品用处：笔记本电脑、液晶/ PDP电视、液晶显示器、LCD / PDP面板、LCD背光逆变器、便携式DVD 播放器、电力供应、网络、PC服务器、冷却风扇系统、存储系统、电信系统、无线基站、白色家电、游戏机、办公自动化。

②0452保险丝：0452系列耐压值为65V-125V，保持电流为0.062A-15A，温控范围为-55+125℃，2410体积，尺寸为6.1*2.5MM，慢断陶瓷贴片保险丝。

NANO2慢熔型保险丝耐受突入电流的特性比NANO2快熔型保险丝更优异。

该保险丝设计中独特的延时特性有助于解决误“断路”问题，因为可能耐受突入电流，而快熔型保险丝在出现此类电流时往往会熔断。

贴片保险丝的定义及应用电子元件市场上存在着很多的系列保险丝，其中就有贴片保险丝。

这种系列保险丝在工厂中利用的比较多，个别用户使用的比较少。

据业内专家介绍，贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。

贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。

一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。

自恢复贴片保险丝一次性贴片保险丝贴片保险丝产品按性能可分。

类为：快速熔断器、慢速熔断和增强熔化热能三种类型。

贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护，如浪涌等。

电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。

可以用这类技术生产的厂家均有一定规模。

在选用贴片保险丝建议按下面几个方面来选定：1.我们把电路短路时流过的最大电流值称之为短路电流。

对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。

如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。

2.观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。

冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。

冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。

3.在所使用的电路中流经保险丝的常态电流大小。

通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。

4.按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。

但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。

另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。

5.开路电压一般应选定为小于额定电压。

例如将额定电压为DC24V的保险丝用于AC100V 的电路中时，有可能引燃保险丝或使保险丝破裂。

随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，而且用的范围广，问贴片保险丝用在哪的人也多。

贴片保险丝原理
贴片保险丝（SMD Fuse）是一种安装在电路板上的表面安装元件（Surface Mount Device），通过在电路中形成热失控开断过电流的方式来起到保护电子设备不被损坏或引起火灾的作用。

贴片保险丝的工作原理主要是基于电流热效应。

当电路中的电流超过预设的安全值时，保险丝内的电阻会迅速增大，使得电流通过时产生的热量增加，导致保险丝内部材料熔化并断开电路，从而保护电路和设备不受损坏。

具体来说，贴片保险丝通常是由金属丝或金属箔片制成，封装在绝缘材料中。

在正常工作情况下，电流通过保险丝时产生的热量较小，保险丝保持正常导通状态。

然而，当电路中的电流超过保险丝的额定值时，电流产生的热量会迅速增加，使得保险丝内部的金属丝或金属箔片熔化，从而断开电路。

由于贴片保险丝具有体积小、易于高密度集成和全自动化制造等优点，因此在现代电子设备中得到了广泛应用。

常见的贴片保险丝有1206、0805、0603等多种规格，可根据具体需求选择合适的型号和规格。

需要注意的是，不同类型的贴片保险丝具有不同的电流
和电压承受能力，因此在使用时应根据电路的具体要求选择合适的保险丝类型和额定值，以确保电路和设备的安全运行。

贴片保险丝的使用贴片保险丝（Chip Fuse）是一种使用表面贴装技术（Surface Mount Technology, SMT）制作的电子元器件，主要用于电路保护。

贴片保险丝的结构简单，包括元件主体、端子和中间的融丝。

当电流超过保险丝的额定值时，融丝就会熔断，保护电路不受损坏。

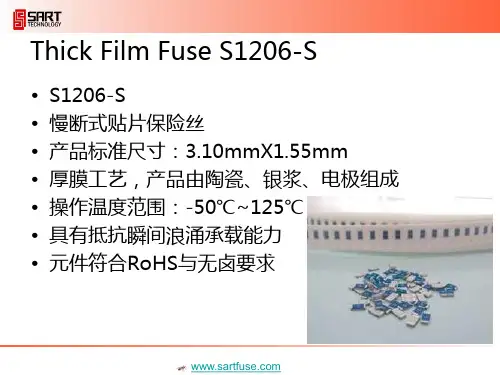

贴片保险丝的种类贴片保险丝的类型按照外观和尺寸分为多种，最常用的有以下几种：•1206（3.2mm * 1.6mm）：最常用的规格之一，适用于大多数的电路保护。

•0805（2.0mm * 1.25mm）：体积更小，适用于电子产品中空间限制较大的部分。

•0603（1.6mm * 0.8mm）：最小尺寸，适用于微型电子产品中。

•2512（6.3mm * 3.1mm）：最大规格，通常用于需求较高的电子设备，例如大功率逆变器等。

如何选择贴片保险丝的额定电流选择适当的额定电流是购买贴片保险丝的重要准则。

否则如果额定电流过小，可能会导致不必要的熔断，甚至在正常使用情况下影响到设备的正常工作。

而如果额定电流过大，保险丝就无法起到保护电路的作用。

计算额定电流的方法计算贴片保险丝的额定电流需要考虑两个重要因素：使用环境和电子元器件的功率。

使用环境使用环境的温度、湿度、振动等因素都会影响贴片保险丝的额定电流。

因此，在选择对应额定电流的贴片保险丝时，需要根据实际的应用环境进行考虑和选择。

电子元器件的功率电子元器件的功率表示电子元器件在工作中所消耗的电能，单位为瓦（W）。

通常情况下，功率越大，电流就越大。

因此，在选定贴片保险丝的额定电流时，需要根据贴片保险丝所保护的电子元器件的功率来选择。

参考值以下参考表格提供了常见尺寸的贴片保险丝的额定电流范围：尺寸额定电流范围1206 0.1A ~ 15A0805 0.05A ~ 8A0603 0.05A ~ 2A2512 0.1A ~ 30A在实际选择贴片保险丝的额定电流时，可以参考以上表格作为基础值，结合使用环境和电子元器件的功率进行综合考虑和选择。

贴片保险丝市场分析报告1.引言1.1 概述概述：贴片保险丝是一种应用广泛的电子元件，用于保护电路免受过载电流的损害。

随着电子产品的普及和需求增长，贴片保险丝市场也逐渐扩大。

本报告旨在对贴片保险丝市场进行全面分析，包括市场现状、发展趋势、前景分析以及竞争格局分析等内容，以期为相关产业提供有益参考。

通过对市场趋势的分析，我们还将提出相关的建议与展望，为行业发展提供指导。

1.2 文章结构文章结构部分的内容可以包括以下信息：本文分为引言、正文和结论三部分。

在引言部分，我们将对贴片保险丝进行概述，并介绍文章的结构和目的。

在正文部分，我们将深入探讨贴片保险丝的定义、市场现状和发展趋势。

最后，在结论部分，我们将对贴片保险丝市场的前景和竞争格局进行分析，并给出相应的建议和展望。

通过这样的结构安排，我们希望能够全面而深入地了解贴片保险丝市场的现状和未来发展趋势，为相关行业和企业提供参考和指导。

1.3 目的目的：本报告旨在深入分析贴片保险丝市场的现状及发展趋势，为相关行业从业者、投资者和决策者提供全面的市场信息和分析，以便更好地把握市场机遇，制定有效的发展战略。

通过对市场前景、竞争格局的分析，以及对未来发展的建议与展望，为行业的可持续发展提供参考和指导。

1.4 总结总结：贴片保险丝市场作为电子元件市场的一个重要组成部分，其发展态势十分迅猛。

随着电子产品的普及和市场需求的增长，贴片保险丝将会有更广阔的应用前景。

在竞争激烈的市场环境下，企业需要加强技术创新和产品性能优化，以提升市场竞争力。

针对市场现状和发展趋势，本文对贴片保险丝的定义、市场现状和发展趋势进行了详细的分析，同时提出了针对市场前景和竞争格局的建议与展望，为市场参与者提供了有益的参考和指导。

希望本文对贴片保险丝市场的相关研究和实践具有一定的参考价值。

2.正文2.1 贴片保险丝的定义贴片保险丝是一种用于电子设备和电路板的保护元件，其主要作用是在电流超出设定值时切断电路以保护设备不受电流过载而损坏。

贴片保险的认识及丝印一、常用熔断型贴片保险丝的识别熔断型贴片保险丝（贴片熔断器）与通常使用的保险丝功能基本相同，它在额定的电流下（电路正常时）能正常工作，当电路出现故障达到或超过熔断电流值时熔断，这可以避免故障进一步扩大，从而保护了电路。

保险丝（熔断器）按熔断速度分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一艘用F表示）和特快速保险丝（一般用FF表示）等五种类型。

按最大分断电流的大小又可分为低分断型（L）和高分断型（H）两种。

熔断型贴片保险丝的标示方法一般可分为直接标示法和代码标示法两种，而代码标示法又可细分为字母(或数字)标示法与图形标示法两类，1 直接标示法图1的贴片保险，将主要特性参数直接标注在元件正面，称为直接标示法，简称直标法。

直标法一般用于体积略大的“方头”瓷管保险和长方体塑封贴片保险上。

图1中，上面一行的第1个符号为生产厂家力特(LITTELFUSE)公司的厂标，后面的F说明为快速熔断型，500mA是额定电流，字母L表示为低分断型；下面一行为额定电压交流250V，最后那个图形标志表示产品符合IEC （国际电工委员会）普通保险丝的标准。

图2是直标法另一例，由于体积小，元件正面仅标示额定电流值(单位：A)。

图2的贴片保险额定电流却为4A，也有标注1、 1.25、 1.5等共十余个型号。

2 代码标示法代码标示法一般适用于小体积的贴片元件。

因受元件表面积的限制，不便采用直标法，只能在元件正面印上一个或几个简单的符号（字母、数字或几何图形），代码标示法又分为字母（或数字）标示法和图形标示法。

（1）字母（或数字）标示法：例如图3的贴片保险丝，元件上面仅印一个大写字母（图中为J），字母（代码）与额定电流的对应关系参见表1。

由表l可知，图3的贴片保险丝额定电流为1.25A。

又如图4的贴片保险丝，元件上面印着两个相同的小写字母，且“头对头”地排列着（图中为m），字母（代码）与额定电流的对应关系参见表2。

型号额定电压 额定电流外型尺寸 通过认证 资料下载2920SMD 自复保险丝15~60V0.3~3.0A7.3 ×5.0mmUL TUVPtc2920-1.PDF29 20 英寸 1812SMD 自复保险丝10~40V0.1~2.6A4.6 ×3.0mmUL TUVPTC1812-1.PDF PTC1812-2.PDF18 12 英寸 1206SMD 自复保险丝6V0.35~1.5A3.2×1.6mmUL TUV PTC1206-1.PDF PTC1206-2.PDF12 06 英寸0805SMD 自复保险丝6~15V0.1~0.75A2.0×1.2mmUL TUVPTC0805-1.PDF PTC0805-2.PDF系列外型尺寸1206 系列贴片保险丝3.2*1.6mm 0.12*0.06 英寸0603 系列贴片保险丝 1.6*0.8mm 0.06*0.03 英寸0402 系列贴片保险丝 1.0*0.5mm 0.01*0.005 英寸2410 系列贴片保险丝 6.8*2.7mm 0.24*0.10 英寸型号额定电压额定电流外型尺寸(mm)通过认证资料下载20N 速断型250V/125V 0.1∽20AΦ2.7*7.2 UL/CSA/PSE20N.pdf20T.pdf 20T 延时型250V/125V0.1∽7.0AΦ2.7*7.2 UL/CSA/PSEMCR.pdf MCR 速断型125V0.062∽10AΦ3.1*7.5UL/CSAR251 速断型125V0.062∽15AΦ2.4*7.2 UL/CSA r251-253.pdf型号额定电压额定电流外型尺寸(mm)通过认证资料下载SR5 圆柱型250V 1∽5A Φ8.4*7.6 UR/VDE/CCC SR5.pdfSS5.pdf SS5 方型250V1∽5A Φ8.6*7.6*4 UR/CCCmet.pdf MET 圆柱型250V0.04∽6.3AΦ8.4*7.6UR/VDE/CCCMST 方型250V0.04∽6.3AΦ8.6*7.6*4 UR/VDE/CCC mst.pdfU30系列自恢复保险丝 耐压 30VG16系列自恢复保险丝 耐压 16VS 系列自恢复保险丝 耐压 6-16V BR 系列自恢复保险丝 耐压 125V R250系列自恢复保险丝 耐压 250V原理说明 参数说明：保持电流（Ih ）：25℃静止空气环境中不触发电阻突越的最高电流。
