SZT-8 探伤仪简要操作说明一、上道开机前检查：1、SD卡存储器已装入2、发射、接收电缆已接好并拧紧3、位移、电源线已接好二、上道探伤1、探伤仪上道，放下前后探头架，调节好出水阀门2、打开后面板上的电源开关3、轻按前面板上“电源”键4、根据计划如实输入上道类型、检测线路、检测股别、行走方向、起始里程、钢轨轨型等线路参数5、按“增益”键设置好灵敏度，如果此前已设置好探查轨型的灵敏度，跳过这一步6、按“报警”键设置好报警功能，如果此前已设置好报警功能，跳过这一步7、按“方门”键设置好报警方门，如果此前已设置好各个方门，跳过这一步8、按“设置”键设置好线路号、单位、检测人工号，核对车型是否正确，如果此前已设置好各项设置参数，跳过这一步9、探伤过程中，按“A/B”键进行A/B超显示切换。
B超显示时，按“上”或“下”键切换到组合通道或单通道显示，通道号显示在屏幕的上方10、如要修改里程，按“左”“右”键将光标移到要修改的数字位置，按“上”“下”键修改数字，然后按“确认”键11、仪器显示进位、不变时，如是标准链不做操作，如是长链按“左”“右”键选择不变然后按“确认”键12、仪器发出声音报警时，屏幕将显示报警编码，编码的意义查阅报警编码表13、发现伤损，按“标记”键记录伤损14、要测量回波离探头的距离，在A超时按“上”“下”键选择回波的通道号，可以读取回波声程、水平垂直距离，单位为毫米15、探伤过程中如果发生换道，按“左”“确认”键重新输入线路参数15、下道避车仪器待机，按前面板的“电源”键，节省电池电能16、关机：先按前面板上“电源”键让仪器待机，然后关闭后面板的电源开关三、探伤报警编码信息查阅表四、简要操作使用表1。
钢轨探伤仪使用方法钢轨探伤仪使用方法___________________________钢轨探伤仪是一种常用的无损检测仪器，它能够快速准确地检测出钢轨表面和内部的缺陷，起到保障钢轨安全使用的作用。
本文将详细介绍钢轨探伤仪的使用方法，包括仪器准备、操作流程、缺陷识别等内容。
一、仪器准备1、检查仪器：在使用钢轨探伤仪之前，要先检查仪器，确保仪器工作正常，无损坏的部件。
2、连接仪器：将探头连接到仪器上，确保连接牢固。
3、启动仪器：将仪器电源打开，调整仪器初始设定，进行初始化操作。
二、操作流程1、安装调节：将探头调节到一定的位置，并将脚踏开关复位。
2、校正数据：将探头移动到钢轨表面，对数据进行校正，确保数据的准确性。
3、开始检测：启动仪器，将探头移动到钢轨表面，开始检测。
4、结束检测：当钢轨完成整条路的检测后，关闭仪器。
三、缺陷识别1、裂纹：裂纹是由于材料本身的内部结构变形而形成的一种常见的缺陷。
通过钢轨探伤仪能够快速准确地识别出裂纹的存在。
2、气孔：气孔是由于冶炼过程中气体存在而形成的一种常见的缺陷。
通过钢轨探伤仪能够快速准确地识别出气孔的存在。
3、腐蚀痕迹：腐蚀是由于外界物质的侵蚀而形成的一种常见的缺陷。
通过钢轨探伤仪能够快速准确地识别出腐蚀痕迹的存在。
4、弯曲变形：弯曲变形是由于外力作用而形成的一种常见的缺陷。
通过钢轨探伤仪能够快速准确地识别出弯曲变形的存在。
四、注意事项1、使用前要对仪器进行充分的检查，确保仪器完好无损。
2、要注意安全，保证工作场所干净整洁。
3、要注意使用正确的参数，避免误差。
4、要保证正确的使用方法，以避免不必要的损坏。
使用正确的方法来使用钢轨探伤仪是十分重要的。
正确的使用方法可以有效地保证仪器的性能和安全性，也可以有效地保障钢轨的安全使用。
所以在使用钢轨探伤仪时，要根据上文所述正确的方法来进行使用，避免不必要的问题发生。

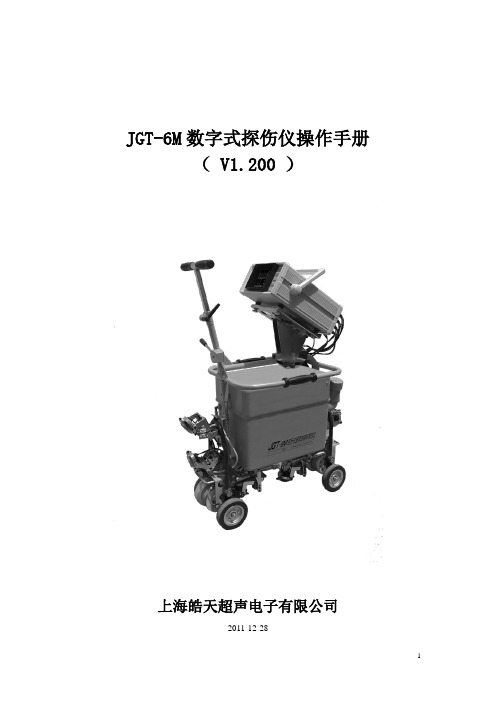

JGT-6M数字式探伤仪操作手册（ V1.200 ）上海皓天超声电子有限公司2011-12-28欢迎使用上海皓天超声电子有限公司生产的JGT-6M数字式超声波钢轨探伤仪在使用JGT-6M超声波钢轨探伤仪前请先阅读以下注意事项：1、本说明书适用于V1.200版本的仪器。
2、仪器使用前必须保证电池的电量充足。
3、仪器使用完毕后必须按正常的关机程序关机（关机时先按前面板上的关机按钮，等屏幕上出现关机提示后再按下仪器后面板上的电源键关闭电源）。
4、仪器在“作业管理”菜单下不能关机，必须退出菜单返回到A显、B显或A/B同显界面下才能关机。
5、仪器当天推行后产生的数据必须当天导入到U盘中，这样做的目的是防止后一次的数据拼接在前一次的数据的后面产生时间错乱的现象。
特别提示：1、仪器在使用过程中如有打上“有伤”或“无伤”标志包括“回拉”标志的，在B显界面中包括在回放软件界面中此标志的显示位置是在以仪器“5”通道为基准的地方。
2、文件的测试日期是以后一天的日期为准（例如1月1日23点00分开始工作，到1月2日02点00分工作结束，此时所产生的数据的日期就是1月2日的）。
目录第一部分系统功能概述 (1)1、JGT-6M数字钢轨探伤仪的主要特点 (1)2、技术参数 (2)3、仪器探头配置图 (5)第二部分 JGT-6M型数字钢轨探伤仪使用 (6)1、仪器前后面板功能布局 (6)2、仪器A显和B显界面及界面下的操作 (8)2.1、A显界面下操作 (9)2.1.1、灵敏度调整 (9)2.1.2、小方门调整 (10)2.1.3、打开或关闭“7”、“8”通道 (10)2.1.4、选择报警方式 (10)2.1.5、三/四通道18°、70°、37°探头切换 (10)2.1.6、轨型切换 (10)2.1.7、抑制大/小切换 (11)2.1.8、六通道的开/关切换 (11)2.1.9、六通道角度选择 (11)2.1.10、校对探头的使用 (11)2.1.11、A显数据保存 (11)2.1.12、A显数据回放 (11)2.1.13、A显单通道显示 (12)2.1.14、A显录像 (13)2.1.15、A显录像回放 (13)2.1.16、探头失检提示 (13)2.2、B显界面下操作 (14)2.2.1、探头位置调整 (15)2.2.2、定位线的使用 (15)2.2.3、B显回放 (16)2.2.3.1、从任意位置播放 (16)2.2.3.2、调整回播放速度 (16)2.2.3.3、重新播放 (17)2.2.3.4、退出播放界面 (17)3、A/B同显 (17)4、“有伤”和“无伤”标志的设定 (18)5、作业管理 (18)5.1、常用设置 (18)5.2、其它设置 (19)5.2.1、编码轮左、右设置 (20)5.2.2、探头失检灵敏度调整 (20)5.2.3、上海局标准和铁道部2340标准选择 (21)5.2.4、打开和关闭保存功能 (21)5.3、里程修正 (21)5.4、文件拷贝 (22)5.4.1、拷贝校核并删除 (22)5.4.2、拷贝并删除 (23)5.4.3、删除 (23)第一部分系统功能概述JGT-6M型数字钢轨探伤仪系统是在JGT-6B探伤仪的基础上采用现代的数字技术，进一步完善它的功能，引入最新的技术保持原有的探伤理念，增加B显探伤功能，FLASH和TFT彩色显示屏等技术，同时为了利用计算机来管理存储的这些数据，还提供了一个配套的计算机管理软件（JGT-6M信息管理）软件，利用数据库技术实现探伤工作的信息化管理，是操作简单可靠的全新一代的在线钢轨探伤仪系统。

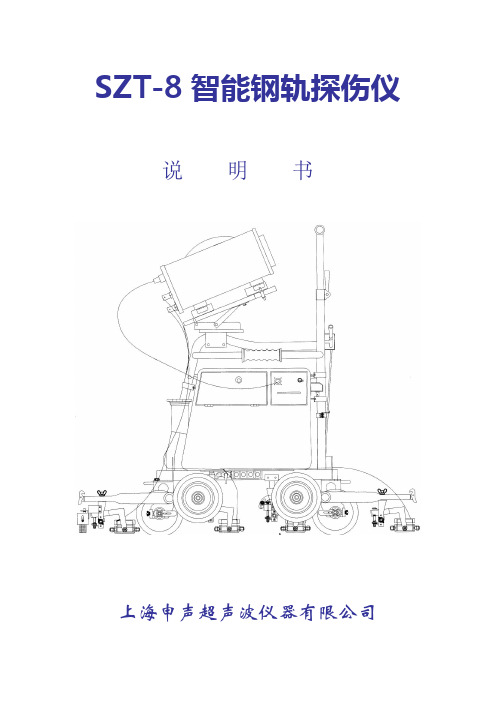

SZT-8智能钢轨探伤仪说明书上海申声超声波仪器有限公司目录1. 概述 (1)2. 技术性能及技术指标 (1)3.仪器面板简介 (4)4.操作说明 (6)5.手推车的结构和使用 (27)6.探伤车探头的布置 (29)7.电池组和充电器 (31)8.利用试块校正仪器的性能 (31)9.维护和保养 (33)10.探伤数据分析管理系统软件说明 (35)注：此型机将会有所变更以资改进，恕不另行通知，预请谅解为荷。
1.概述SZT-8型钢轨探伤车是铁路专用的新型智能化数字式超声探伤设备，该设备适合于目前线路上43轨至75轨的探测，具有七个通道，能同时采用超声波脉冲反射法，穿透法对钢轨进行综合实时检测，并具有A、B显的实时显示，轨型和伤损的智能识别，探伤全过程的数据及仪器工作状态信息的保存，配有专用的回放系统能对探伤全过程的回放、检索等并能将数据导入PWMIS探伤管理系统。
SZT-8型探伤车的主要特点：1.1 具有七个通道，实时显示及报警处理，既能用A显方式实时检测，又能用B显方式实时检测，并能实现B显的空间转换及探头种类和单个通道的B型显示。
1.2 具有先进的智能化功能，能自动识别轨型、轨缝等。
1.3 具有先进的伤探损判别功能，以及多种伤损识别，能有效的过滤不是伤损的回波报警，真正做到有伤报警，并有报警的通道显示。
1.4 具有快速伤损定位、声程、水平、垂直数据直读。
1.5 具有伤探设置的数据保存、调用、修改。
1.6 具有强大的存储功能，能定时存贮探伤数据和仪器设置数据及操作状态数据，仪器内置1GB存储器，能存储100km以上的信息。
配有2GB的SD卡，可存储更多的数据。
1.7 具有先进的回放功能，探伤的图型能在仪器上回放，也可以用探伤分析系统回放，并具有报警检索方式、伤损检索方式等功能。
1.8 具有先进的管理功能，操作人员登录、线路信息的登录、数据调用权限等。
1.9 具有良好的人机对话界面、操作简单、调节方便。
CTS 1010S钢轨焊缝超声探伤仪使用说明书cts-1010s钢轨焊缝超声探伤仪-使用说明书Cts-1010s钢轨焊接超声探伤仪亲爱的用户：您们好！非常感谢您购买广东汕头超声波电子有限公司超声波仪器分公司的产品，这使我们有机会为您提供服务。
我们将尽最大努力满足您的要求，让您享受超声波仪器分公司产品的卓越性能和质量。
在使用产品之前，请务必仔细阅读本说明书，以便能够正确地进行操作，让您使得顺手，用得顺心。
同时通过手册中的联系方式，可以享受到我们随时准备为您提供的服务。
通过附录，您还可以了解到更多的关于仪器使用方面的知识，有利于更恰当地使用本产品。
我们希望这本“用户手册”能成为我们产品使用过程中的好帮手。
再次感谢您使用我们的产品，希望有更多的机会为您服务！目录1一般安全概述42仪表简介52.1功能和特点52.2主要性能参数62.3仪表板和主要部件说明72.4关键说明82.4.1关键符号和相应含义82.4.2通用旋钮功能92.5仪表菜单流程和说明92.5.1显示屏显示区划分92.5.2菜单列表和说明102.5.3全屏参数的使用143仪器的基本调整和应用163.1仪器的启动、关闭和充电163.1.1启动-关闭。
163.2 163.1.3充电163.2仪器校准173.3如何检测183.4检测过程中一些辅助功能的使用193.4.1自动增益193.4.2波形扩展193.4.3峰值搜索193.4.4报警彩色显示功能13.4.5打开和退出DAC曲线功能203.4.6打开和退出包络功能203.4.7波形比较213.5数据存储和调用213.5.1存储缺陷波形213.5.2使用通道224使用仪器的高级功能224.1连续存储（视频记录功能）224.1.1基本记录和回放224.1.2标记和更改检测位置记录期间234.1.3灵敏度和门调整记录期间234.2测试报告244.3dac曲线制作和删除244.3.1 DAC曲线制作254.3.2dac曲线校正264.3.3单探头DAC曲线报警和存储264.4汉字输入264.4.1拼音输入法274.4.2其他输入274.5数据处理274.6自动校准仪性能284.7校准探头频率295仪器维护和维修295.1锂电池维护295.2仪器维护和维修23025.2.1仪器维护295.2.2仪器维护296服务和技术支持30附录a方波应用31附录B 软件升级方法32附录C连续数据记录操作指南33附录D回放管理软件指南36附录E焊缝GPS位置信息建立指南383。
钢轨探伤仪操作规程
《钢轨探伤仪操作规程》
一、操作前准备
1. 检查仪器和设备是否完好，无损坏和松动现象。
2. 确保仪器已经校准，并且读数正确。
3. 对操作人员进行培训，确保他们了解仪器的使用方法和注意事项。
二、操作流程
1. 将钢轨探伤仪放置在钢轨上，并确保仪器与钢轨接触良好。
2. 保持仪器稳定，在整个探测过程中不要移动或摇动仪器。
3. 启动仪器，并按照操作手册上的指示进行操作。
4. 在进行探测时，保持室外环境的安静，防止外界干扰。
三、操作注意事项
1. 在操作过程中，不要将手指或其他物体伸入仪器的探测区域。
2. 如果发现仪器出现异常情况或故障，应立即停止使用，并通知维修人员进行维修。
3. 操作人员应定期进行仪器的维护保养，保持仪器的整洁和良好状态。
4. 操作人员应穿戴合适的防护用品，避免因操作过程中产生的粉尘和异物对身体造成伤害。
四、操作后处理
1. 操作结束后，关闭仪器，并按照操作手册要求进行仪器的存放和保管。
2. 对操作人员进行操作记录和反馈，及时发现问题并及时处理。
3. 如果发现钢轨有异常，应及时通知相关部门进行处理。
五、附则
本规程由XX公司制定并负责解释。
如有需要，公司可根据实际情况对规程进行调整和完善。
钢轨焊缝探伤仪操作手册中国铁道科学研究院金化所南通友联数码技术开发有限公司（版本号：v1.7）目录目录 (1)第一章序言 (3)声明 (3)安全 (3)指标 (4)约定 (4)第二章使用规定 (5)第三章仪器组件 (6)一、前面板 (6)二、后面板 (6)三、超声接口 (7)四、其他接口 (7)第四章仪器操作 (8)一、系统启动 (8)二、模块自检 (8)三、用户登录 (9)四、主界面 (9)五、用户管理 (10)六、调校与探伤 (11)七、数据处理 (1)八、性能测试 0九、系统软件信息 (1)十、仪器软件帮助文档 (2)附录1：GHT型钢轨焊缝超声波探伤对比试块 (3)附录2：探伤参数的调节与设定 (4)附录3：曲线的制作方法与使用 (7)附录4：常见问题解答 (8)问：日常性能/季度性能校验不合格原因有哪些? (8)问：同样的条件和操作过程，为何结果有差异？ (8)问：为什么屏幕上参数区的一些参数值一直有微小变化？ (8)问：将门内的回波调到多高，读数较准确？ (8)附录5：故障及处理方法 (9)一、仪器不能开启 (9)二、无回波 (9)三、键盘操作失灵 (9)四、数据文件丢失 (9)五、杂波干扰强烈或回波左右移动或忽有忽无 (9)六、关于探伤仪死机的注意事项： (9)附录6：重要提示 (11)第一章序言●感谢您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。
GHT-2B钢轨焊缝探伤仪是依据标准《TBT2658.21-2007》中“工务作业第21部分：钢轨焊缝超声波探伤作业”，为钢轨焊缝探伤专门研制的多通道智能超声波探伤仪，采用国际先进的数字集成技术和新型TFT彩色显示器件，仪器采用人工智能技术，功能强劲，使用方便。
为了使您能尽快熟练操作友联超声波探伤仪，我们随机配备了内容详细的操作手册，请务必仔细阅读随机配送的有关资料，这会有助于您更好地开展工作。
●购买仪器时，请您仔细核对您所得仪器及其配件是否与装箱单一致，如不一致请您拒收并立即与友联公司联系；购买仪器后，请您认真仔细地阅读仪器的相关资料，以便了解自己应有的权利和义务。
JGT-6M数字式探伤仪操作手册（ V1.200 ）上海皓天超声电子有限公司2011-12-28欢迎使用上海皓天超声电子有限公司生产的JGT-6M数字式超声波钢轨探伤仪在使用JGT-6M超声波钢轨探伤仪前请先阅读以下注意事项：1、本说明书适用于V1.200版本的仪器。
2、仪器使用前必须保证电池的电量充足。
3、仪器使用完毕后必须按正常的关机程序关机（关机时先按前面板上的关机按钮，等屏幕上出现关机提示后再按下仪器后面板上的电源键关闭电源）。
4、仪器在“作业管理”菜单下不能关机，必须退出菜单返回到A显、B显或A/B同显界面下才能关机。
5、仪器当天推行后产生的数据必须当天导入到U盘中，这样做的目的是防止后一次的数据拼接在前一次的数据的后面产生时间错乱的现象。
特别提示：1、仪器在使用过程中如有打上“有伤”或“无伤”标志包括“回拉”标志的，在B显界面中包括在回放软件界面中此标志的显示位置是在以仪器“5”通道为基准的地方。
2、文件的测试日期是以后一天的日期为准（例如1月1日23点00分开始工作，到1月2日02点00分工作结束，此时所产生的数据的日期就是1月2日的）。
目录第一部分系统功能概述 (1)1、JGT-6M数字钢轨探伤仪的主要特点 (1)2、技术参数 (2)3、仪器探头配置图 (5)第二部分 JGT-6M型数字钢轨探伤仪使用 (6)1、仪器前后面板功能布局 (6)2、仪器A显和B显界面及界面下的操作 (8)2.1、A显界面下操作 (9)2.1.1、灵敏度调整 (9)2.1.2、小方门调整 (10)2.1.3、打开或关闭“7”、“8”通道 (10)2.1.4、选择报警方式 (10)2.1.5、三/四通道18°、70°、37°探头切换 (10)2.1.6、轨型切换 (10)2.1.7、抑制大/小切换 (11)2.1.8、六通道的开/关切换 (11)2.1.9、六通道角度选择 (11)2.1.10、校对探头的使用 (11)2.1.11、A显数据保存 (11)2.1.12、A显数据回放 (11)2.1.13、A显单通道显示 (12)2.1.14、A显录像 (13)2.1.15、A显录像回放 (13)2.1.16、探头失检提示 (13)2.2、B显界面下操作 (14)2.2.1、探头位置调整 (15)2.2.2、定位线的使用 (15)2.2.3、B显回放 (16)2.2.3.1、从任意位置播放 (16)2.2.3.2、调整回播放速度 (16)2.2.3.3、重新播放 (17)2.2.3.4、退出播放界面 (17)3、A/B同显 (17)4、“有伤”和“无伤”标志的设定 (18)5、作业管理 (18)5.1、常用设置 (18)5.2、其它设置 (19)5.2.1、编码轮左、右设置 (20)5.2.2、探头失检灵敏度调整 (20)5.2.3、上海局标准和铁道部2340标准选择 (21)5.2.4、打开和关闭保存功能 (21)5.3、里程修正 (21)5.4、文件拷贝 (22)5.4.1、拷贝校核并删除 (22)5.4.2、拷贝并删除 (23)5.4.3、删除 (23)第一部分系统功能概述JGT-6M型数字钢轨探伤仪系统是在JGT-6B探伤仪的基础上采用现代的数字技术，进一步完善它的功能，引入最新的技术保持原有的探伤理念，增加B显探伤功能，FLASH和TFT彩色显示屏等技术，同时为了利用计算机来管理存储的这些数据，还提供了一个配套的计算机管理软件（JGT-6M信息管理）软件，利用数据库技术实现探伤工作的信息化管理，是操作简单可靠的全新一代的在线钢轨探伤仪系统。
JGT-6M型钢轨探伤仪操作一、面板介绍：1、前面板：LCD彩色显示器，20个键的面板2、后面板：保险丝、电源开关、传感器插座、探头插座，电池组，电池箱内有U盘插座。
二、仪器开关机：1、开机：按后面板上红色电源开关。
2、关机：连续按面板上关机键，屏幕显示可以关机，按电源开关关机。
三、电池操作：1、电池通过电源线连接主机。
2、电池的充电：一般在JGT-6M型钢轨探伤仪上工作至提示电池电量不足后进行充电(显示红色)，充满需要2-4h。
充电时指示灯发红色光、充满时指示灯发绿色灯。
四、显示屏调节：1、仰角的调整：逆时针旋转仪器托架紧固把手，调整仪器的仰角，再顺时针旋紧仪器托架把手。
仪器不工作时建议调整到水平位置。
2、水平摆角的调整：将支座上碟型螺母放松。
握住仪器，调整显示屏的左右摆角。
将螺母拧紧固定。
五、翻板架的使用：当翻板架放下后，如需将翻板架上翻收拢，将翻板提升拉丝向上拉即可。
六、遮光罩和雨衣的使用：1、JGT-6M采用高亮度彩色液晶，一般不用遮光罩，如遇阳光很强的情况下，可使用遮光罩可以直接套贴在显示屏围框上。
2、仪器配有专用的雨衣。
下雨时，仪器应及时套上雨衣。
七、JGT-6M型钢轨探伤仪的探头分布：（右手机为例）探头组合分布示意图八、菜单功能有A超，B超，作业管理界面.参数选择键分为报警、CH34角度，轨型，抑制，CH6通道，CH6角度。
按+，-选择。
作业管理键可以设定记录的参数。
设置检测记录表常用参数；和时间参数。
九、仪器的操作：一般仪器出厂都已经调整好参数，第一次使用、定期仪器校验、换探头时需要进行参数的重新设置和确认。
1、记录表参数的设置：一般在上道前需进行记录表参数的设置，包括以下内容：日期、线别、到站名，上下行、股道，左右股，推行方向、操作人，日期，里程。
全程记录时才能正确显示相关信息。
每次上道一般需设置和确认一次即可。
操作方法：开机后按“作业管理”，按“确认”，按：左或右键，再按+，-键即可完成。
