友联PXUT330390超声波探伤仪操作说明

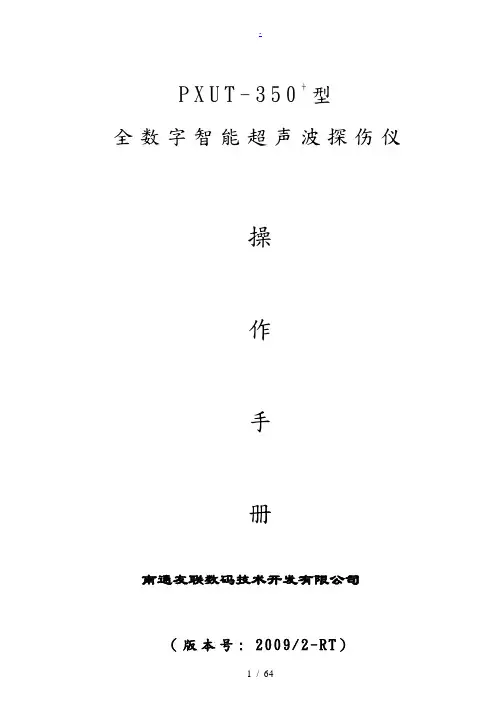

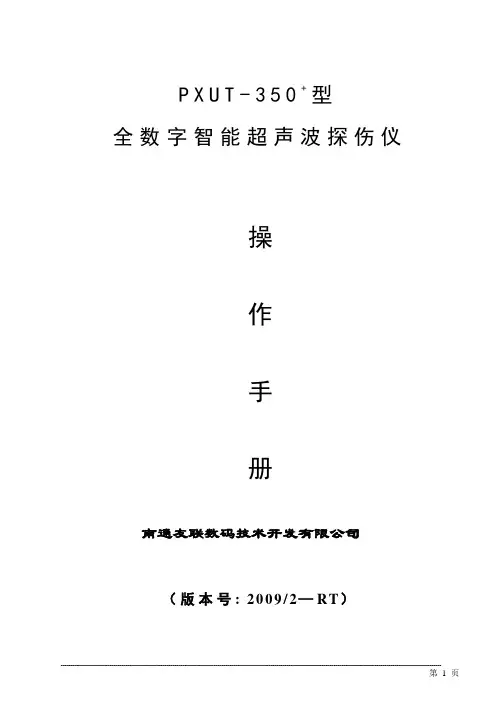

P X U T-350+型全数字智能超声波探伤仪操作手册南通友联数码技术开发有限公司(版本号:2009/2-RT）第 1 页目录第一章序言声明——-—-—--—-—-——--———-—-—-——-——-—--—--——---———----—---—---1- 1 安全———----—-——--—-——-—-————————--——-———-—-—-—-—————-—---———-1- 2 特性——--——-—---——--———---—--—-—-—---—--———----—-——-————-——---1— 3 指标—---———-————----—---——————---——---——-—---——-—---—--—--——-1- 4 约定———————---—--—---——-—----—--——-—-----—-—-——--—————————-—1- 5第二章仪器组件和外围设备仪器组件仪器前部与右侧---—--——-—---—------—-————---------2—1仪器上部——--—-—-——-——-—-——-—-—--—-————--—--- 2-2外围设备—-———-----——-—-—--—----—-—-——————-—— 2-3 仪器的进入与时间更改—--———--—-—--————---—-———-——---—-- 2—4第三章参量说明增益———----—--—-—--—————————---—-————--—--——----—— 3— 1 声程-——---—---—————-—-—-————--—--—--—-—--—-———----- 3—2 波门—-----—-——--—-----—-——-----—------—-—-—---———- 3-3 零点———-—-—-—-—--—-—---——-——---—-——---——---———---—- 3-4 延时—-———-----—--—-—————---——————————-—--——--———-——3— 5 声程标度-——-———-—-—-—-—--—-—--——-—---—-—-—-————-——-————--—3— 6 探头类型—---—-—----——-—-----——--—--———---——-——-——---—-——3-7第 2 页探头K值-—-———----—-—-————----—-----—--—---————-—-—---— 3—8晶片尺寸—-—-——-——--————-—-—--———-—---———-——---————3-9 探头前沿——-———---——--—-—-——-—--—--——--—-—--------——--—3-10 探头频率—--—-——--———---—--—-—--——-------——-—-----——-—- 3—11 工件声速—---—-———----—-———--——-—-—--——-—————-———---—-—3—1 2 表面补偿—-—-——--——--——--——-———-—---——---—---—-————--——3-1 3 判废偏移————-——-—-—-—-——--———---—--———-———————--——-——-3—1 4 定量偏移—---—-—-——-------—-—-—-————--——-—----——-—-—--— 3—1 5评定偏移——--—-—--———---——-———-——-—--————-——-—-------—- 3—1 6 滤波频带-—--—-———-—---————-————-—--—---——-——-—-—-—-—-—3—17 按键声音-——---——---—---—-—-————-—-—————-—--—--——---——- 3-18 探头阻尼——--—--——-————---———-——-—-——-—---------—-—------——--3—19 发射电压—---———----—-—---—-———-—-—---———---———-------—-—----——--—3-20第四章键盘及其功能记录-—---—————--——---—————-—-----—————-—-—--—-—-——-————————4— 1 波门---———--—-————-——-—-————-——-————-——--—----—-—--- 4- 2 通道/设置--———--—--—--—-——--—--—-—-—-——---——--———-—---—-———-4- 3 零点/测试--———---—------———-——---——--—--——-—---——-————-—第 3 页-—-4- 4 增益/补偿-—-——-—-—-------———------——-—-—-—-—-—-——-——--—4- 5 声程/标度-—-—————--———————---—-—————-——--——--——-—--—-——-—4— 6 声速/标准---—----—--—-——-—--—---------—---——--—--—------- 4—7 K值-—--——-—---—-———---—------—-—--———-—-————--———------—4-8 功能-—————-——-—--—--—--————--—-—---———----—---——-——-———4—9 延时/抑制——--——-——---—-——---—------———-—-—-————-—-—————-4-10 选项—-——-—----——-—-—---——-----—-——--———-——-————--———4—1 1 查询----————---—---—-—-—————-—--—-—---—----——-——-—----—4-1 2 增量╋—---—-———-—————--—-————---——-—---——---——--—--—-—---4—1 3 减量━-————-----—-—--——--———-——————--——————--———-—--—----—4—1 4 返回#-———--——----—----——------—--——-—-———-————-———---———4-1 5 确定 —-—-————--——----—------—--———--——-----——-—----——--4—1 6键盘锁—---——-———--—-————-—-———---—--——------—-———--————4—17第五章仪器调试测零点声速———---—--—-——--———---——-—-—----—-——--—--—---5-1 测折射角度———-—--—--————-——-—--—-—--—-—--—--—-———-—---—---5— 2 制作DAC（AVG)—-—--———-—-—————-——--——---——————----—-——-—--5— 3第 4 页测仪器性能--——-—---—--—————-—-—--————-—-—-—---——————-——-——5— 4 测缺陷高度—---———---———------———-—-------—--———-———--———-—5— 5第六章功能使用初始化———-—----—---—-——--————-----—-—-—--———-—-—6-1 回波包络-——--—--————---————-————--———-----——-————6-2 峰值记忆--—--—-----——--------——--—-—-———--——--———6-3 门内报警—-—-————---—-—-—----——-——-——-—-——-——---——6—4 DAC门——-———-——-—-—-——-——-—------————-—-—--——---6—5 深度补偿-—----—---————-——--———-—--———-—————————-—6-6 其它功能——-—-—-—--—-—-————-—-—-—-——-———--————-————6—7第七章数据处理数据存储--—------—--——-——-——--—--—-—————-—----——-7-1 屏幕拷贝---——-—-——-————--—————---——-—-————-—-—-—-7-2 数据检索——-———-—-——-—------—---—--—---—----————-—7—3 数据删除—-—-—-————-——-----——-——-—-——--———-----—-—7—4 报告———-—----—--—---—------—-—--—-—---———----7-5 调用—-—-——————————-—-——-----———-----—-—-——-——7-6 数据通讯---—-—---—-—------——-——--———-—-—-——---7—7第八章探伤举例斜探头DAC法(自动测试)——-——————---—--———--—------——-—8—1 斜探头DAC法（人工测试) -—--——-——-—--——-—----———---—-—-—8—2 直探头A VG法—-—-—--—--——-——----—-——-———-——-—--———-——-8—3双晶探头调试方法-————-----—-—-—-——----———-—-——-—-—--—-8—4 辅助功能使用举例—-——-—--—-———--——-——-—————---———--———----8—5第 5 页第九章附加资料常见问题解答—--—--—-—-———-——---—-----—-———-----—-——-—-9-1 故障及处理方法————-———----———---—-—-—-—----—-------—-——9-2 超声波探伤仪计量检定说明-—--—--———-——--—-————-———--—-—-----—————---9-3数据输入拼音——-—-—-——--—--———-—--—-----—----—-—-———--9-4区位---—----—-—-—--——-—-—-----———-—--———-——-—9—5 英文字母——-—----—-——-———-——--—----————--—--——-—-—9—6 删除--—---———-—---——--—---—-——-—--—-—————---—9—7 负数输入法-—---------——-——--——-—-—-————-—-—----—-—-9—8 退出输入状态-—-——-—————--——-————————--———-——--—————--9-9 充电说明与电池保养--———————---——————---—-——-—--———--—-——-——9—10 仪器的清洁-——-——-—————--——-—--—-——--—-—-——-—-—-——-—--————-—9-1 1 仪器的运输——-—---——-—---—-—--—-——-—-————-—-———--—-—————-—-—9-1 2 随机资料—----——-————-—---——-—-——————-—--———---—-—-----—----9-1 3 重要提示--—--———--——-——---—--—-----—————-———-————9—14附录1:焊缝图示设置附录2:报告样本附录3：报告样本(TP UP—NH32P打印机）附录4：仪器操作流程图附录5: AWS标准使用说明第 6 页第一章序言●感谢您使用友联公司的产品，您能成为我们的用户,是我们莫大的荣幸.该款全数字智能超声波探伤仪采用国际先进的数字集成技术和新型TFT显示器件，其各项性能指标均达到或超过国际先进水平。

P X U T-350+型全数字智能超声波探伤仪操作手册南通友联数码技术开发有限公司（版本号:2009/2—RT）目录第一章序言声明-—-——--—---——-————---—--————--———----—--—-—-—-—----—----1- 1 安全———-—--————---—-—---————--—---—-------—--—--————----—-—-—1— 2 特性———-----—--——-----—-—----—-—-——-——---—-—-----—-—--—-————-1- 3 指标——--—-——--—-——-—----——--—-——--——-—--—————-—--—--———-——-—-1- 4 约定-——--————-—-———--—-——-—---——--—--—-—-----—--—-——-—-----—1- 5第二章仪器组件和外围设备仪器组件仪器前部与右侧--——-—-—--—-——-—-—---—----—-——--—-- 2—1仪器上部————--------————-—-———---—----——--—— 2-2外围设备—-—-----—---——-——————--—---—---—-—--2—3 仪器的进入与时间更改-----———---—-——---—-———---——----—- 2—4第三章参量说明增益—--————-—————-————--———----——-—-———--------——- 3-1 声程-—-----—---—-------—--———-—--—-—-——---—-——-—--- 3—2 波门———---—-——————--—-—-——---——---————-—-—-——————- 3- 3 零点——---—---————---——---—-——-——--———--——-—————---— 3— 4 延时--—-———----—-------—-——----——--——---—-—-——--——— 3-5 声程标度——-—————--——-————-—-—-—————-———--—-———-——--——---—-3- 6 探头类型——-—---—-—————-—-—--——---—-—-—---—--—----——----—3-7 探头K值---——-—--—--——-—-—--——---———----——--————---—--- 3—8晶片尺寸-—-———-—--——--——--—-—-———--—----————---—-- 3-9 探头前沿—--—-———-—-—-—--—-------——-———-—-——-------——-— 3—10探头频率-———-——-———-—-—---—--—------——-———————-—----—- 3-1 1 工件声速—-—--—-—---—-—--——----———----—--———-—-—--—-———3-1 2 表面补偿-——--—-—-——--—---—————-—-—---—-—-—-——-——-----— 3—1 3 判废偏移—-----—---—-—-—--—-——-——----------—-———-—————— 3—1 4定量偏移—---——————-—-----——----——-——----—-----——----—- 3—15 评定偏移—-—-—--—-—-----———---——-—--—-———-——---—-——---- 3—1 6滤波频带———-——--—---—---———---—-————————-—---------—-—3-17 按键声音----—--—-——-——---—-----————-———--——--————-——-- 3—18 探头阻尼—-—-——-------——---—-—-—----————---—--—---------—---—3-19 发射电压————-—--——--—------—--—--—-—-----———-——-————-—-—-——-—----3—20第四章键盘及其功能记录——-——----—-——-—-———-——-—---——---—--————-—-—-----——--—-—4— 1 波门--—--—----—-—--—-—-—---—----——————---—————----—— 4—2 通道/设置———-—-----—-—-—-—-—--—--—-—-—————-—-——————--—--——--4— 3 零点/测试-———-—-—————————-———-—--—----——-——-—-—————-—---—--4— 4 增益/补偿-————-----———————-———----———-———-—-————-—-————4- 5声程/标度—----———————---————-—--—-—-———-———-—-—--——-—--——4- 6 声速/标准——————-—————----—-—----——-------——--————-——-——-—4—7 K值---———----—————--——-——--—---—-—--———-------—--——-—-—-4—8 功能——--—-——---—-—--———-——--—--————--———------—----————4—9 延时/抑制——-——-—--———-————---—————--—---———--—---——-—--—4-10 选项-——-————-————-——-———---———————-—--—---——--—-———-4-1 1 查询—-—---—-———-—-—---——-—-----—--———-—-——--——--—---——- 4—1 2 增量╋-————----—-——-—-—-----——--———-——--—---—-———-—--—---4-1 3 减量━---—-———————-——-——--—-—-——--———-——————-—-——-—————-—-4-1 4 返回#-—---—-—---———--—-—---—--—--—-——--—-—--—————--—-——-4-1 5 确定 ---———--—-————--——---——-——---—-—--——-—--——-—--—-——4-1 6 键盘锁——-—-—-—-——--—-——-—--—————--—-—-—---—---—-—-——-——4-17第五章仪器调试测零点声速——---———----—-----——-—---—-———-—-—-————--——-5-1 测折射角度-——---—-—---——-—--——-—---———-—----——----——---——-5- 2 制作DAC（AVG)--—--—--——-———----—---————---—---—-——--——---5—3 测仪器性能--—---—-—----—-——-——---—-—-—-—--—--—----—-——————5- 4 测缺陷高度——---————-——-———-—-------———--—————-———---————-—5— 5第六章功能使用初始化——--—--—--——————-——-——-----——--——-——-—---—6—1 回波包络---——--------————-———-—--—-—--—-—-———--—-6-2 峰值记忆-————-——-——-—--——--—-——-—-———---——-—-—---6—3 门内报警---———--——--—--—-——-——————--—-——--—-—--——6-4 DAC门-—--—-----——--———————-——---——--—---——--—--6-5 深度补偿-----——--———-—————-—---—--——---—-————--——6—6 其它功能—-————————-----—---—-————--—--—-——--————--6—7第七章数据处理数据存储—-—---—-—-—-——-—--—----—--—-——————--——---7—1 屏幕拷贝-———--————-—————-—-——-——--—--—--—-—--—-——7—2 数据检索——---—-—---------——-—--———----——----—-—--7—3 数据删除---------———--—--—-----———--———-—-——---—-7-4 报告-—--—-—-————------------—-----—————-—--——7-5 调用—-—-——---—-——————--—-——----—--—-—-—------7-6 数据通讯——-—--——-——-----—---————--—---———---——7-7第八章探伤举例斜探头DAC法（自动测试）—-—--—--——-—-———-———----—----—-8—1 斜探头DAC法（人工测试）—-———--—--—-—-—————--——-—--———--8-2 直探头AVG法——-—--————-—--—-———-------——--—-----———--8—3 双晶探头调试方法--—---—-——-—-——-—-—---—-—-—----—-—-—-—8-4 辅助功能使用举例—-—-——————-——-—-—————————-——-------———---8-5第九章附加资料常见问题解答————-—-———————-———--------————--—-————----9— 1 故障及处理方法—---————--———---—-——----——--————--——-———-9— 2超声波探伤仪计量检定说明——————-——----—--—--———-----——--—-----—--—-—9-3数据输入拼音----——-————--——-—---———-————-——-——-----—-9—4区位—--——--—--—————---———-----—--—-----——---—9-5 英文字母-———-————--—-—-—-—-——----—————--—-——----—9—6 删除—---—--——----——---—————-—-———-—---————-—-9—7 负数输入法--—-—-—-——-————-——-———————--—-—--—-———---9-8 退出输入状态—-----—--———--—-—---——--—----—-----——--——9-9 充电说明与电池保养————-—-—-—--——————------———-—--——----—---9-10 仪器的清洁---—-——-----—-——---——---——-----------—--—--—---—-9-11 仪器的运输——————————-—-—-—--—---—-—-—---—-—-—---———-—---—-—9-1 2 随机资料-———-—-—--———————-———--——-—---————-—————---—-—-—--—9-1 3 重要提示———-———--—--—-————---—-——--—-—---------——9—14附录1:焊缝图示设置附录2：报告样本附录3：报告样本（TP UP-NH32P打印机）附录4：仪器操作流程图附录5： AWS标准使用说明第一章序言●感谢您使用友联公司的产品，您能成为我们的用户,是我们莫大的荣幸。

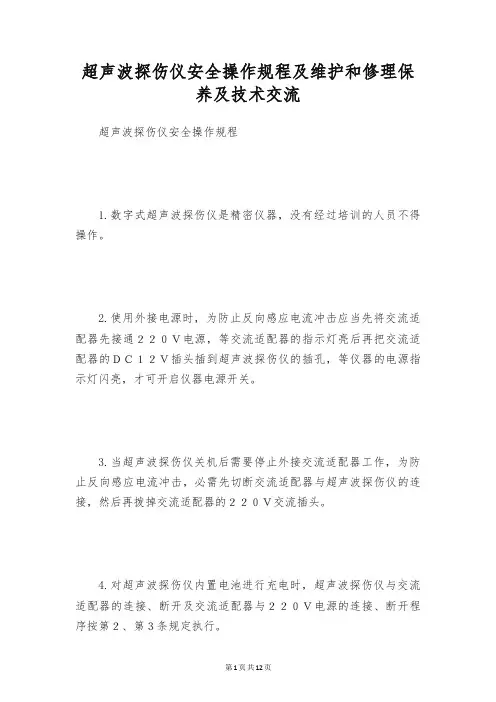

超声波探伤仪安全操作规程及维护和修理保养及技术交流超声波探伤仪安全操作规程1.数字式超声波探伤仪是精密仪器，没有经过培训的人员不得操作。

2.使用外接电源时，为防止反向感应电流冲击应当先将交流适配器先接通２２０Ｖ电源，等交流适配器的指示灯亮后再把交流适配器的ＤＣ１２Ｖ插头插到超声波探伤仪的插孔，等仪器的电源指示灯闪亮，才可开启仪器电源开关。

3.当超声波探伤仪关机后需要停止外接交流适配器工作，为防止反向感应电流冲击，必需先切断交流适配器与超声波探伤仪的连接，然后再拨掉交流适配器的２２０Ｖ交流插头。

4.对超声波探伤仪内置电池进行充电时，超声波探伤仪与交流适配器的连接、断开及交流适配器与２２０Ｖ电源的连接、断开程序按第２、第３条规定执行。

5.为延长电池寿命，给超声波探伤仪内置电池充电，应在内置电池电量用完后再给电池充电，一次充电全程应不少于１６小时。

6.交流适配器插上电源后，不应以身体其他部位接触外接交流适配器ＤＣ１２Ｖ的插头，以免短路引起损伤。

7.仪器长期不使用，应每两个月充电、开机一次。

8.仪器在连接Ｉ／Ｏ接口（报警或同步掌控系统接口）和ＲＳ－２３２接口（打印机、计算机接口）时必需关断仪器电源。

9.关闭仪器后再次开机要在放开ＯＮ／ＯＦＦ按键以后间隔３０秒。

10.仪器使用后要将仪器、探头、探头线、交流适配器上的油污、水渍擦拭干净，放到仪器箱内，存放到干燥的工具橱中。

超声波探伤仪使用注意事项1、正确开关机。

开机时先接好外接电源，再按开关键，关机时先按开关键，再拔掉外接电源。

2、搬动仪器时须避开仪器震振动，并将其存于干燥的地方。

3、操作面板按键时必需用手指，不得用其它物品代替，用力必需适中。

4、使用者不得私自打开此超声波探伤仪进行维护和修理，不得破坏其一次性标贴和内部标贴，以保证其保修服务。

5、此超声波探伤仪具有很高的发射功率，发射电路具有很高的电压峰值，因此在更换探头前，需要关闭仪器。

6、操在使用此探伤仪前必需接受适当的培训。

超声波探伤仪操作规程1. 目的为使员工方便、准确的操作超声波探伤仪，特制定本操作规程。

2.适用范围适用于钢材以及锻造毛坯内部疏松的超声波探伤检测。

3.管理职责3.1质量部为本文件的归口管理部门；3.2质检员负责按照该操作规程进行检测。

4.工作程序4.1启动仪器：按下[ON/OFF]键仪器自检：开机时应按住开/关键持续3秒钟，仪器蜂鸣器有蜂鸣声，仪器屏幕依次显示“探神”二字，仪器屏幕显示三条菜单进度进入自检状态，3秒钟进入正常开机状态。

4.2频道调节：按频道键激活“频道”功能，仪器屏幕功能区显示“频道”，同时存储原频道参数的内容。

在此状态下，三角光标指向“选频道X”菜单项目，通过按+键或-键可选择所需的频道序号。

选择好所需频道序号后按1键进入选定的频道。

4.3设置参数：4.3.1仪器参数调节。

仪器的主要参数显示在屏幕的上部第一行，依次为频道号、探头类型、增益值和补偿量。

在声程、声速、位移、探头、仪器和频道、辅助、记录、回放激活后会显示各自的功能参数项目，选择要调节的参数项目可按ENTER键上下移动三角标志来选中。

4.3.2根据所需要的功能进行选择，按[ENTER]键打开下级菜单。

4.3.3如果选项后边有方块，表示此选项为多选选项，使用绿色的滚动键在屏幕上移动光标，按[ENTER]键选中或取消选项。

4.4设置仪器方式：4.4.1按仪器键激活“仪器”功能。

4.4.2激活功能后，仪器屏幕功能区显示“仪器”，“仪器设置”如下：工件厚度、发射强度、重复频道、发射阻尼（发射脉宽）、报警开关。

4.5定位闸门：4.5.1 近波闸门为基本闸门，在扫描和未校准显示的情况下，闸门可获得厚度读数，在使用斜探头时可得到声程数据，闸门还可得到信号幅度值和引发门限值报警或最低深度报警。

4.5.2启动闸门，将显示闸门的起始位置、宽度和高度值。

[←]，[→]可分别对闸门的以上参数分别进行调整。

4.5.3 失波门，如要隐藏失波门，只要将光标移至“近波门高”，改变一下项值即可；如要显示失波门，只要将光标移至“失波门位”即可。

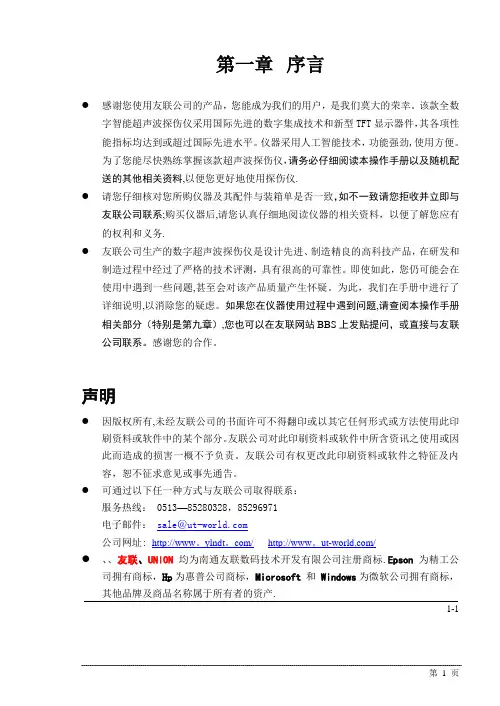

第一章序言●感谢您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

该款全数字智能超声波探伤仪采用国际先进的数字集成技术和新型TFT显示器件，其各项性能指标均达到或超过国际先进水平。

仪器采用人工智能技术，功能强劲,使用方便。

为了您能尽快熟练掌握该款超声波探伤仪，请务必仔细阅读本操作手册以及随机配送的其他相关资料,以便您更好地使用探伤仪.●请您仔细核对您所购仪器及其配件与装箱单是否一致，如不一致请您拒收并立即与友联公司联系;购买仪器后,请您认真仔细地阅读仪器的相关资料，以便了解您应有的权利和义务.●友联公司生产的数字超声波探伤仪是设计先进、制造精良的高科技产品，在研发和制造过程中经过了严格的技术评测，具有很高的可靠性。

即使如此，您仍可能会在使用中遇到一些问题,甚至会对该产品质量产生怀疑。

为此，我们在手册中进行了详细说明,以消除您的疑虑。

如果您在仪器使用过程中遇到问题,请查阅本操作手册相关部分（特别是第九章）,您也可以在友联网站BBS上发贴提问，或直接与友联公司联系。

感谢您的合作。

声明●因版权所有,未经友联公司的书面许可不得翻印或以其它任何形式或方法使用此印刷资料或软件中的某个部分。

友联公司对此印刷资料或软件中所含资讯之使用或因此而造成的损害一概不予负责。

友联公司有权更改此印刷资料或软件之特征及内容，恕不征求意见或事先通告。

●可通过以下任一种方式与友联公司取得联系：服务热线： 0513—85280328，85296971电子邮件：sale＠公司网址: http://www。

ylndt。

com/http://www。

/●、、友联、UNION均为南通友联数码技术开发有限公司注册商标.Epson为精工公司拥有商标，Hp为惠普公司商标，Microsoft 和Windows为微软公司拥有商标，其他品牌及商品名称属于所有者的资产.1-1第 1 页安全●使用指定的电源类型,如有不详情况请与友联公司或经销商联系。

P X U T-350+型全数字智能超声波探伤仪操作手册南通友联数码技术开发有限公司（版本号:2009/2-R T）1 / 64目录第一章序言声明--------------------------------------------------------1-1 安全--------------------------------------------------------- 1-2 特性--------------------------------------------------------- 1-3 指标--------------------------------------------------------- 1-4 约定--------------------------------------------------------1-5第二章仪器组件和外围设备仪器组件仪器前部与右侧-----------------------------------2-1仪器上部------------------------------------2-2外围设备------------------------------------2-3 仪器的进入与时间更改----------------------------------2-4第三章参量说明增益----------------------------------------------3-1 声程-----------------------------------------------3-2 波门----------------------------------------------3-3 零点-----------------------------------------------3-4 延时-----------------------------------------------3-5 声程标度--------------------------------------------------3-6 探头类型------------------------------------------------3-7 探头K值-----------------------------------------------3-8 晶片尺寸------------------------------------------3-9 探头前沿----------------------------------------------3-10 探头频率----------------------------------------------3-11 工件声速----------------------------------------------3-12 表面补偿----------------------------------------------3-13 判废偏移----------------------------------------------3-14 定量偏移----------------------------------------------3-152 / 64评定偏移----------------------------------------------3-16 滤波频带----------------------------------------------3-17 按键声音----------------------------------------------3-18 探头阻尼----------------------------------------------------3-19 发射电压---------------------------------------------------------3-20第四章键盘及其功能记录-------------------------------------------------------4-1 波门------------------------------------------------4-2 通道/设置---------------------------------------------------4-3 零点/测试--------------------------------------------------4-4 增益/补偿----------------------------------------------4-5 声程/标度------------------------------------------------4-6 声速/标准------------------------------------------------4-7 K值-----------------------------------------------------4-8 功能---------------------------------------------------4-9 延时/抑制-----------------------------------------------4-10 选项------------------------------------------------4-11 查询---------------------------------------------------4-12 增量╋---------------------------------------------------4-13 减量━----------------------------------------------------4-14 返回#---------------------------------------------------4-15 确定 --------------------------------------------------4-16 键盘锁-------------------------------------------------4-17第五章仪器调试测零点声速--------------------------------------------5-1 测折射角度------------------------------------------------5-2 制作D A C（A V G）--------------------------------------------5-3 测仪器性能------------------------------------------------5-4 测缺陷高度------------------------------------------------5-5第六章功能使用初始化------------------------------------------6-13 / 64回波包络-----------------------------------------6-2 峰值记忆-----------------------------------------6-3 门报警-----------------------------------------6-4D A C门------------------------------------------6-5深度补偿-----------------------------------------6-6 其它功能------------------------------------------6-7第七章数据处理数据存储-----------------------------------------7-1 屏幕拷贝-----------------------------------------7-2 数据检索-----------------------------------------7-3 数据删除-----------------------------------------7-4 报告-----------------------------------------7-5 调用-----------------------------------------7-6 数据通讯--------------------------------------7-7第八章探伤举例斜探头D A C法(自动测试)-------------------------------8-1 斜探头D A C法(人工测试)--------------------------------8-2 直探头A V G法-----------------------------------------8-3 双晶探头调试方法--------------------------------------8-4 辅助功能使用举例-----------------------------------------8-5第九章附加资料常见问题解答------------------------------------------9-1 故障及处理方法-----------------------------------------9-2 超声波探伤仪计量检定说明-------------------------------------------9-3数据输入拼音-----------------------------------------9-4 区位-----------------------------------------9-5 英文字母-----------------------------------------9-6 删除-----------------------------------------9-7 负数输入法-----------------------------------------9-84 / 64退出输入状态-----------------------------------------9-9 充电说明与电池保养-----------------------------------------9-10 仪器的清洁-------------------------------------------------9-11 仪器的运输-------------------------------------------------9-12 随机资料---------------------------------------------------9-13 重要提示-----------------------------------------9-14附录1：焊缝图示设置附录2：报告样本附录3：报告样本（TP UP-NH32P打印机）附录4: 仪器操作流程图附录5： AWS标准使用说明5 / 64第一章序言●感您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

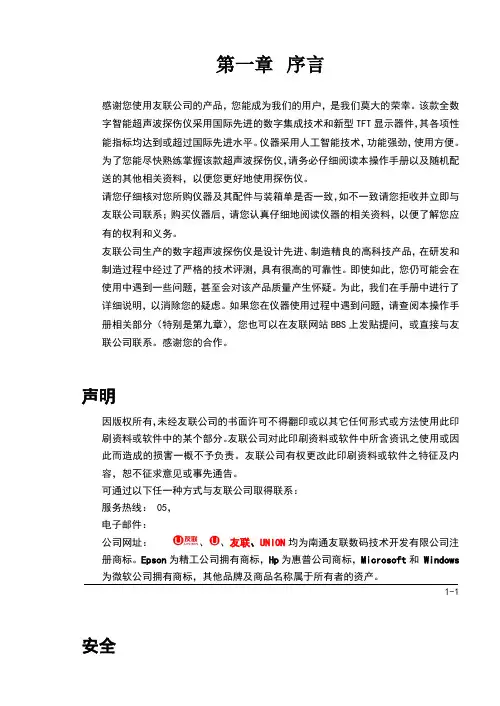

第一章序言感谢您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

该款全数字智能超声波探伤仪采用国际先进的数字集成技术和新型TFT显示器件，其各项性能指标均达到或超过国际先进水平。

仪器采用人工智能技术，功能强劲，使用方便。

为了您能尽快熟练掌握该款超声波探伤仪，请务必仔细阅读本操作手册以及随机配送的其他相关资料，以便您更好地使用探伤仪。

请您仔细核对您所购仪器及其配件与装箱单是否一致，如不一致请您拒收并立即与友联公司联系；购买仪器后，请您认真仔细地阅读仪器的相关资料，以便了解您应有的权利和义务。

友联公司生产的数字超声波探伤仪是设计先进、制造精良的高科技产品，在研发和制造过程中经过了严格的技术评测，具有很高的可靠性。

即使如此，您仍可能会在使用中遇到一些问题，甚至会对该产品质量产生怀疑。

为此，我们在手册中进行了详细说明，以消除您的疑虑。

如果您在仪器使用过程中遇到问题，请查阅本操作手册相关部分（特别是第九章），您也可以在友联网站BBS上发贴提问，或直接与友联公司联系。

感谢您的合作。

声明因版权所有，未经友联公司的书面许可不得翻印或以其它任何形式或方法使用此印刷资料或软件中的某个部分。

友联公司对此印刷资料或软件中所含资讯之使用或因此而造成的损害一概不予负责。

友联公司有权更改此印刷资料或软件之特征及内容，恕不征求意见或事先通告。

可通过以下任一种方式与友联公司取得联系：服务热线： 05，电子邮件：公司网址：、、友联、UNION均为南通友联数码技术开发有限公司注册商标。

Epson为精工公司拥有商标，Hp为惠普公司商标，Microsoft 和Windows 为微软公司拥有商标，其他品牌及商品名称属于所有者的资产。

1-1安全使用指定的电源类型，如有不详情况请与友联公司或经销商联系。

不要在插头连接松弛的地方使用充电器。

如使用其他电源线，其负载应不小于随机配备电源线的安培数。

仪器应存放在干燥清洁的地方，避免强烈振动。

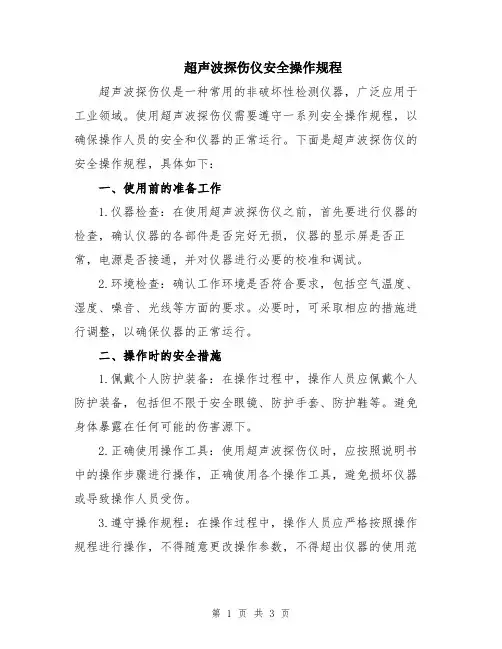

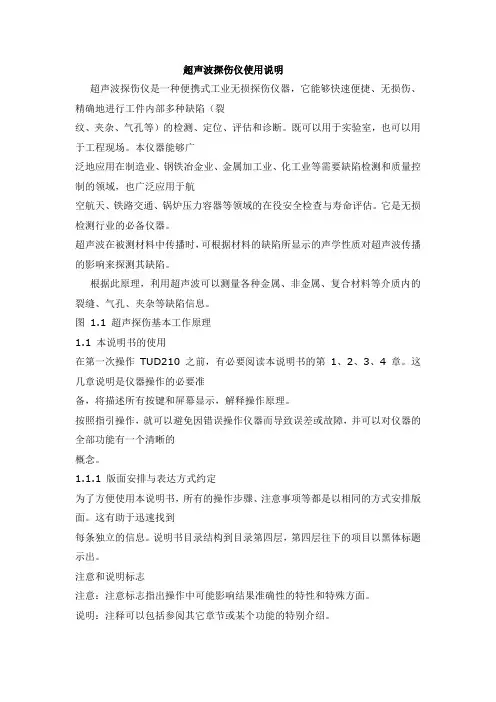

超声波探伤仪安全操作规程超声波探伤仪是一种常用的非破坏性检测仪器，广泛应用于工业领域。

使用超声波探伤仪需要遵守一系列安全操作规程，以确保操作人员的安全和仪器的正常运行。

下面是超声波探伤仪的安全操作规程，具体如下：一、使用前的准备工作1.仪器检查：在使用超声波探伤仪之前，首先要进行仪器的检查，确认仪器的各部件是否完好无损，仪器的显示屏是否正常，电源是否接通，并对仪器进行必要的校准和调试。

2.环境检查：确认工作环境是否符合要求，包括空气温度、湿度、噪音、光线等方面的要求。

必要时，可采取相应的措施进行调整，以确保仪器的正常运行。

二、操作时的安全措施1.佩戴个人防护装备：在操作过程中，操作人员应佩戴个人防护装备，包括但不限于安全眼镜、防护手套、防护鞋等。

避免身体暴露在任何可能的伤害源下。

2.正确使用操作工具：使用超声波探伤仪时，应按照说明书中的操作步骤进行操作，正确使用各个操作工具，避免损坏仪器或导致操作人员受伤。

3.遵守操作规程：在操作过程中，操作人员应严格按照操作规程进行操作，不得随意更改操作参数，不得超出仪器的使用范围。

如果不清楚某些操作步骤或参数的含义，请及时向专业人员咨询。

4.掌握紧急处理方法：在操作过程中，如果发生了紧急情况，如仪器异常、电源故障等，操作人员应立即停止操作，切断电源，并使用专业人员指导进行处理。

不得私自进行维修或更换零部件。

5.注意仪器的维护保养：超声波探伤仪是一种精密的仪器设备，平时需要定期进行维护保养。

操作人员应按照说明书中的要求，对仪器进行定期的清洁、校准和维修，确保仪器的正常运行。

三、使用后的安全处理1.及时断电：在使用完成后，应及时切断电源，避免仪器长时间处于待机状态，以免发生意外事故。

2.妥善存放仪器：在使用完成后，应将超声波探伤仪妥善存放在干燥、通风的环境中，避免机械振动、高温、潮湿等对仪器的损害。

3.定期检查仪器：定期对超声波探伤仪进行检查，包括外观、内部零部件的状况等，如发现异常情况，及时进行处理或更换。

P X U T-350+型全数字智能超声波探伤仪操作手册南通友联数码技术开发有限公司（版本号:2009/2—RT）目录第一章序言声明----—-—————-----——-———-—-———-—————-——------——----——-———-1— 1 安全-—-——-——--——-—-————-——————---——-——————————--—-—--————-——-1— 2 特性------—-————--————-————-——-—-—---—-—-———————-———-—-------1- 3 指标—-—-—----—--—-—-—----———-—-—---—-----——————-—--——————————1- 4 约定-—-————--—-----——--———--—----—-——-———---—--——————-—-—-—-1- 5第二章仪器组件和外围设备仪器组件仪器前部与右侧——--—---——-—----—---————---—-——--—- 2—1仪器上部--—-—-——----————-—————-———-—-—-—-——— 2-2外围设备-——————-———-—-------——--———--———-—-— 2-3 仪器的进入与时间更改----———-————-————---—-——--——--—-—- 2- 4第三章参量说明增益——--——--—--—-----———--———-—-———--—--—------—-- 3-1 声程——-———-—----—----——-—-—-—-—---—---—--——-——---—— 3-2 波门-——---—-—-—------—----—--——---——-—-——--—————-— 3—3 零点--—-—---——-—---—-—-——-—----—-———--—--—-——-——--- 3-4 延时—---------——-———---——---——————-—---———-—————--—3- 5 声程标度———-—-——--——----——-—---—--—--—-———-———---————-——--3— 6 探头类型-—---—--—---—---———-—----——-——-——-——-—--——--———- 3—7 探头K值-——-—---———-----——-—-—---——-—-—-—----—--—-——-——3-8 晶片尺寸---——-————--———--——-—-—--——-—-———-----———— 3—9 探头前沿-—----——-———--———-——————----—-————-————-—-—--—3-10 探头频率--————-—---------—--——----—-—--—-—-——————-——-—3-1 1 工件声速---------———---—-—-—-—-----—-———--——-———-—---- 3-12 表面补偿--—----—--—-——-—-———————--—-----—-—----—---——- 3-13 判废偏移————-—---—-—-——--—--—-—-—————-—-———---—-—-—-——3-1 4 定量偏移—-——---——---—-———————--—--——-——-——-----———---—3—1 5 评定偏移——————-—-——-—-——-—---—---———-—-------—-—---—-—3-1 6 滤波频带—-—---——---———-————-———--—————-———-—-——-——-——-3-17 按键声音—-—-——-----—————-—-—-———-—----——-—--—-----—--- 3-18 探头阻尼—---------—--——-—--—-——----—-—-—---—-———-—-—--—-————3-19 发射电压—-—-————---——--—----——-——-—-—-—-——--—---—-—--——--------——3-20第四章键盘及其功能记录——-—-—--—-——————————————-—-—---—---—-——-——-———-—---—--—4— 1 波门—-———-——-—---——-—--—---—--—————--—-——-——--—-————4— 2 通道/设置--—-------—-—-——------——-—-------—--——————--—--—-—- 4- 3 零点/测试—---—-———---—--—----———---——-——-—-———-—---—----—--4— 4 增益/补偿———-——--——————-———-——-——-------——-—--—---—-—--4- 5 声程/标度——---—--——-——--—-----—-—----—-—-————-————-—----—4- 6 声速/标准—--———————--——--————-——-—----——-—---—-———---———-4—7 K值—-——---—-———-——-—---———————-————--——----———---—-----—4-8 功能---—-—--——---—--——-——--—-------—-————--—--————-—-—- 4-9 延时/抑制——————-—-———-—---——-—--——---—--——-——-—-—-——--——4—10 选项-—--—--—-———--——-——-—-—-——-——————--———---——----—4-1 1 查询-—---—------———-—--—--—--——--—---—--———-—--——-——--—4-1 2 增量╋-—---—-——-——-----——————-—-—---—-—--———————--—-—--——4—1 3 减量━—-——--———---——--—--————--—---—---——-————-—-----——-——4-1 4 返回＃——--———————---—-————-———--——--——-—-—-—-——-——--——-——4-1 5 确定 ——-—-—----—-———----—-—-—-———-———----——-—-——-----——4—1 6 键盘锁—---—-——-———-———-—-—-——-————--—-—-—--————-——-——--4—17第五章仪器调试测零点声速—-———--———-—-———————--——--—-—--—-——-—-——-——-5- 1 测折射角度-—-——---——-————--—-——--———-—---—-—-—-----—---———5- 2 制作DAC（AVG）-—-----——----—-—---—--———-—---——-—--————---—5-3 测仪器性能--—-—-—--—--————-—--—-—————-———-—--—-—---—----—-5- 4 测缺陷高度——-----—-—----——-—---——--—--——--—-—--————-------5-5第六章功能使用初始化-——-——————-———-—-—--——-——-———-—-————————--6— 1 回波包络-———-----—--—---—-—----———---———-——-—---—6-2 峰值记忆—-—-——-—-—---—--—----—--——-—-—---————---—6—3 门内报警——-—-—---—-—-—-—-—-——----——-—-—-—-—————--6-4 DAC门-—----—-—--———————-——-—-————--—--—----—-——6—5 深度补偿-———————----——--—---——----—---——-——-—-—--6—6 其它功能-————-—-----—————---—--———————--——----———-6—7第七章数据处理数据存储--—-————--———---—--——--———-—--------—--—-7—1 屏幕拷贝-—--—-——-—-———--——-—-——--———————-———---——7—2 数据检索——-——---—-———-—--—--—-----————---—-——--——7-3 数据删除————--—-——-——--—-——-—----—————-————-—----7-4 报告-——-——-——-—-——-——-----—————-——-——-——-—-——7-5 调用——-——-—-----———-—---——-—-—-———-—--—------7-6 数据通讯—-—--—-———--——--—---—------------———-—7-7第八章探伤举例斜探头DAC法（自动测试)———-—-————-——-—-—----——-—-----—8—1 斜探头DAC法(人工测试)—-————--—--—-—-—---—-————------—8—2 直探头AVG法-—-———--------——--———-—---—---—-—-——-—-—-8—3 双晶探头调试方法—-—--—--———---—---——-----——-—-——-—----8-4 辅助功能使用举例—---———-—--—-—-—-——-—--—-—-—-———-———-----8-5第九章附加资料常见问题解答--————---—----——-—-—--—--——---——---—————--9-1 故障及处理方法-—————-——--—--—---—---—-———————-———-——---9- 2 超声波探伤仪计量检定说明-—-—-----—————--—--—----——-——-—-—-—----—--—9-3数据输入拼音---——-—-—--——-———-—--—-----——--——-——-—---9-4区位--——--—--—-———-—-—-——-—-—-——-----———-——-—9—5 英文字母—-----———————---———-——-—-—-——--—-——-—---—9-6 删除-—-----——-——-———--------———---—-—————-—-—9-7 负数输入法-———--——--————--—-—----—————-—-———-----——9-8 退出输入状态————————-—-——----—-————-———--—-----——-—--9-9 充电说明与电池保养-—-—-——-—----—-———----—------—-—--—————-—9—10 仪器的清洁-——————--—-—-—-----——----————-—————-—————--————-—9—1 1 仪器的运输—--————-————-—-——---—---—-—--———-——-—--———----———9-1 2 随机资料—-—---——-——-———-——--—-———-———-—-—---———————---—----9-1 3 重要提示---——--———-—-—-————————----——-——-—----—-—9—14附录1：焊缝图示设置附录2：报告样本附录3：报告样本（TP UP-NH32P打印机)附录4：仪器操作流程图附录5： AWS标准使用说明第一章序言●感谢您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

目录1功能特点、技术指标 (6)1.1概述 (6)1.2功能特点 (6)1.3主要技术指标 (8)2探伤仪各部分名称及键盘介绍 (9)2.1外观及各部分名称 (9)2.2键盘图 (10)2.3屏幕各区域名称 (11)2.4按键分类（5类、22个按键） (12)2.5按键功能简介 (13)2.6按键对应的菜单 (14)2.7键盘输入文本的方法（英文字母、数字、特殊字符） (16)2.8旋钮 (16)2.9LED指示灯 (16)3屏幕显示内容介绍 (17)I数字超声波探伤仪使用说明书3.1屏幕上17个指示符号的含义 (17)3.2测量结果 (18)3.2.1屏幕上显示的12类、27种测量结果及其含义 (18)3.2.2如何让“测量结果”显示在屏幕上 (20)4探伤仪的电源开关/ 恢复出厂设置/ 存储区格式化/ 软件信息查询 (20)4.1电源开关 (20)4.2恢复出厂设置/存储区格式化/软件信息查询 (20)5探伤仪的设置 (21)5.1探测范围 (21)5.2工件厚度 (21)5.3声程标度 (21)5.4屏幕背光 (22)5.5设置日期、时间 (22)6设置闸门 (23)6.1什么是闸门？闸门有什么作用？ (23)6.2设置闸门“起点、宽度、高度”的方法 (23)6.3设置闸门报警 (24)6.3.1设置闸门报警逻辑 (24)6.3.2报警方式：“声”和“光” (24)6.3.3开关报警声音 (24)6.4连接探头 (25)II7探伤仪的校准 (26)7.1校准前的准备 (26)7.2直探头的自动校准 (27)7.3斜探头的自动校准 (28)8文件存储（通道文件和波形文件） (29)8.1通道的存储 (29)8.1.1什么是通道？ (29)8.1.2通道的作用 (29)8.1.3通道存储的方法 (29)8.1.4通道名：用英文、数字及有关符号给通道命名 (30)8.1.5通道的调出（调用） (30)8.1.6通道的预览 (31)8.1.7通道的删除 (31)8.2波形的存储 (32)8.2.1波形文件的存储 (32)8.2.2给波形文件命名 (32)8.2.3波形预览 (33)8.2.4波形调出 (33)8.2.5波形删除 (33)9仪器与计算机通讯 (34)9.1.1通讯前的准备 (34)III数字超声波探伤仪使用说明书9.1.2向计算机传输数据 (34)9.1.3浏览和打印计算机软件中存储的文件 (35)10DAC/TCG 选项 (36)10.1“DAC曲线”和“TCG曲线的”概念 (36)10.1.1DAC曲线的定义和作用 (36)10.1.2TCG曲线的定义和作用 (37)10.2DAC/TCG曲线的制作和曲线设置 (38)10.2.1DAC曲线制作步骤 (38)10.2.2删除DAC标定点 (39)10.2.3重新标定某个标定点 (39)10.2.4TCG曲线的生成 (40)10.2.5设置DAC偏置曲线 (40)10.2.6设置曲线补偿值， (40)10.3DAC当量计算 (41)10.4删除DAC或TCG曲线 (42)11AVG 选项 (42)11.1A VG曲线的定义和作用 (42)11.2制作AVG曲线的步骤 (43)11.3使用AVG曲线 (45)11.3.1校正AVG曲线 (45)11.3.2调整AVG曲线的当量值 (45)11.3.3AVG模式下的6个测量结果 (46)IV11.3.4删除AVG曲线 (46)12保养、维修、使用注意事项 (47)12.1环境要求 (47)12.2电池充电及电源适配器的使用及注意事项 (47)12.3更换电池 (48)12.4故障排除 (48)12.5安全提示 (49)附录1: 焊缝探伤举例 (50)附录2: 超声波探伤仪制造满足的国家标准和行业标准 (54)DAC、TCG、A VG、AWS、B扫描、半跨距、SD卡存储、实时动态录制、VGA接口、虚拟键盘、无线WIFI通讯、双孔法校准、支柱瓷绝缘子探伤等属于选配功能，您购买的数字超声波探伤仪是否具备此功能，请以型号确认或联系我们的销售人员或经销商，谢谢！全国客户服务电话：400-168-0135V数字超声波探伤仪使用说明书1功能特点、技术指标1.1 概述CSM系列超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷，如金属材料内部气孔、砂眼、夹杂、折叠、裂纹、焊缝的未熔合和未焊透性等的检测、定位、评估及诊断，同时具有轴类、筒类、无缝钢管、直缝焊管等工件外圆周向探伤功能，广泛应用于科研、电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。

第一章序言·感谢您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

NDC一1 多通道数字式彩色超声波探伤仪是为铁道车辆轮轴探伤专门研制的全数字智能超声波探伤仪，采用国际先进的数字集成技术和新型TFT彩色显示器件，各项性能指标完全满足并超过了铁道部“铁道车辆轮对超声波探伤工艺规程”要求。

仪器采用人工智能技术，功能强劲，使用方便。

为了使您能尽快熟练操作友联超声波探伤仪，我们随机配备了内容详细的操作手册，请务必仔细阅读随机配送的有关资料，这会有助于您更好地开展工作。

·购买仪器时，请您仔细核对您所得仪器及其配件是否与装箱单一一致，如不～·致请您拒收并立即与友联公司联系；购买仪器后，请您认真仔细地阅读仪器的相关资料，以便了解自己应有的权利和义务。

·友联公司的数字超声波探伤仪是…+款设计先进、制造精良的高科技产品，在研发和制造过程中经过了严格的技术评测，具有很高的可靠性。

如果您在仪器使用过程中遇到问题，请查阅本手册相关部分，或者请与友联公司联系。

谢谢您的合作。

声明·因版权所有，未经友联公司的书面许可不得翻印或以其它任何形式或手段使用此印刷资料或软件中的任何部分。

友联公司对此印刷资料或软件中所含资讯之使用刁i当或因此而造成的损害一概4i予负责。

友联公司有权改变此印刷晶或软件之特征及内容，恕不征求意见或事先通告。

·与友联公司联系的方式有以下三种，您可以选择其中之一。

服务热线：O513—85280328，85296971E-mai l：sale@ut-world．comhttp：//www.ylndt．comhttp：//www．Ut-world．com●其它声明：友联、UNION均为南通市友联智能仪器公司注册商标。

Epson为精工公司拥有商标，Hp为惠普公司拥有商标，Microsoft和Windows为微软公司拥有商标，其他品牌及商品名称属于所有者的资产。

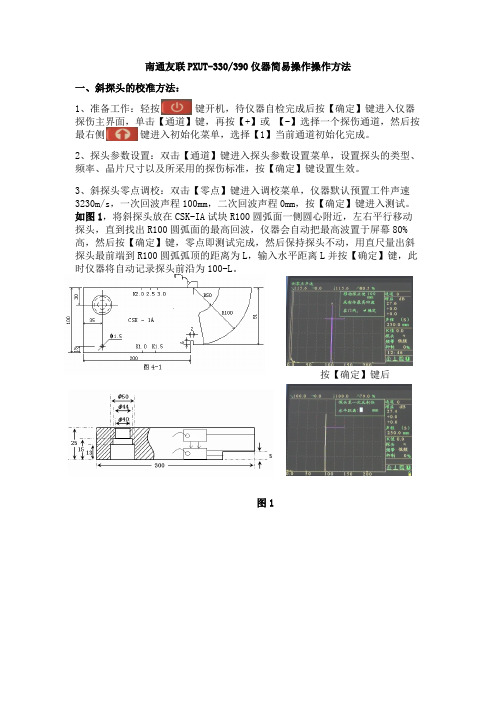

南通友联PXUT-330/390仪器简易操作操作方法一、斜探头的校准方法：1、准备工作：轻按键开机，待仪器自检完成后按【确定】键进入仪器探伤主界面，单击【通道】键，再按【+】或【-】选择一个探伤通道，然后按最右侧键进入初始化菜单，选择【1】当前通道初始化完成。

2、探头参数设置：双击【通道】键进入探头参数设置菜单，设置探头的类型、频率、晶片尺寸以及所采用的探伤标准，按【确定】键设置生效。

3、斜探头零点调校：双击【零点】键进入调校菜单，仪器默认预置工件声速3230m/s，一次回波声程100mm，二次回波声程0mm，按【确定】键进入测试。

如图1，将斜探头放在CSK-IA试块R100圆弧面一侧圆心附近，左右平行移动探头，直到找出R100圆弧面的最高回波，仪器会自动把最高波置于屏幕80%高，然后按【确定】键，零点即测试完成，然后保持探头不动，用直尺量出斜探头最前端到R100圆弧弧顶的距离为L，输入水平距离L并按【确定】键，此时仪器将自动记录探头前沿为100-L。

按【确定】键后图14．斜探头K值调校：双击【角度】键进入调校菜单，仪器默认目标反射体直径50mm，反射体中心深度30mm，标称K值折射角2.0，按【确定】键进入测试。

如图2，将斜探头放在CSK-IA试块直径50mm圆孔一侧K2标记线附近，左右平行移动探头，直至找出直径50mm圆孔的最高回波，按【确定】键即测试完成。

此时实测探头K值为1.99按【确定】键后图2二．DAC曲线的制作：以探伤24mm厚平板对接焊缝为例，依据JB/T4730-2005标准，选择CSK-IIIA试块制作DAC曲线，采集的最深孔应大于等于2倍板厚，在这里选择10mm、30mm、50mm深短横孔制作DAC曲线。

单击【DAC】键进入调校菜单，仪器默认最大深度为80mm，反射体直径为1mm，反射体长度为6mm，按【确定】键进入测试，如图3：将斜探头放在CSK-IIIA试块上，对向10mm深处短横孔，并放在合适的水平位置上，反复移动斜探头，直至找出该孔的最高回波，仪器会自动将最高回波调节至屏幕的80%高，然后根据屏幕提示，按【+】键锁定该孔的最高回波，按【确定】键标定该回波高度线，然后按照前面所述方法继续采集测试点（30mm、50mm...），各点采集完成后按【确定】键完成母线的制作，然后根据菜单提示输入合适的表面补偿4dB，输入待测工件厚度24mm，按【确定】键DAC曲线制作完成。

南通友联PXUT-330/390仪器简易操作操作方法一、斜探头的校准方法：1、准备工作：轻按键开机，待仪器自检完成后按【确定】键进入仪器探伤主界面，单击【通道】键，再按【+】或【-】选择一个探伤通道，然后按最右侧键进入初始化菜单，选择【1】当前通道初始化完成。

2、探头参数设置：双击【通道】键进入探头参数设置菜单，设置探头的类型、频率、晶片尺寸以及所采用的探伤标准，按【确定】键设置生效。

3、斜探头零点调校：双击【零点】键进入调校菜单，仪器默认预置工件声速3230m/s，一次回波声程100mm，二次回波声程0mm，按【确定】键进入测试。

如图1，将斜探头放在CSK-IA试块R100圆弧面一侧圆心附近，左右平行移动探头，直到找出R100圆弧面的最高回波，仪器会自动把最高波置于屏幕80%高，然后按【确定】键，零点即测试完成，然后保持探头不动，用直尺量出斜探头最前端到R100圆弧弧顶的距离为L，输入水平距离L并按【确定】键，此时仪器将自动记录探头前沿为100-L。

按【确定】键后图14．斜探头K值调校：双击【角度】键进入调校菜单，仪器默认目标反射体直径50mm，反射体中心深度30mm，标称K值折射角2.0，按【确定】键进入测试。

如图2，将斜探头放在CSK-IA试块直径50mm圆孔一侧K2标记线附近，左右平行移动探头，直至找出直径50mm圆孔的最高回波，按【确定】键即测试完成。

此时实测探头K值为1.99按【确定】键后图2二．DAC曲线的制作：以探伤24mm厚平板对接焊缝为例，依据JB/T4730-2005标准，选择CSK-IIIA试块制作DAC曲线，采集的最深孔应大于等于2倍板厚，在这里选择10mm、30mm、50mm深短横孔制作DAC曲线。

单击【DAC】键进入调校菜单，仪器默认最大深度为80mm，反射体直径为1mm，反射体长度为6mm，按【确定】键进入测试，如图3：将斜探头放在CSK-IIIA试块上，对向10mm深处短横孔，并放在合适的水平位置上，反复移动斜探头，直至找出该孔的最高回波，仪器会自动将最高回波调节至屏幕的80%高，然后根据屏幕提示，按【+】键锁定该孔的最高回波，按【确定】键标定该回波高度线，然后按照前面所述方法继续采集测试点（30mm、50mm...），各点采集完成后按【确定】键完成母线的制作，然后根据菜单提示输入合适的表面补偿4dB，输入待测工件厚度24mm，按【确定】键DAC曲线制作完成。
