判断A1、由发电机、电力网和负荷组成的统一体称为电力系统。
（√）2、变压器一次绕组的额定电压应比同级电网的额定电压高10%。
（X ）3、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）4、输电线路较长，主变压器不宜切除时，常常采用外桥接线。
（X）5、中性点直接接地的运行方式，常用于60kV及以下的系统，以提高供电可靠性。
（X）6、电力网任意两点电压的矢量差称为电压降落。
（√）7、在丰水季节，一般选择中温中压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（√）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值可根据实际情况，选择100MV A或1000MV A。
（X）9、对于架空输电线路而言，零序电抗大于正序电抗。
（√）10、零序电压在短路点处最高，随着与短路点的距离增加而降低（√）判断B1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。
（X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。
（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。
（X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。
（√）5、中性点不直接接地的运行方式，常用于110kV及以上的系统，以提高供电可靠性。
（X）6、电力网任意两点电压的矢量差称为电压损耗。
（X）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（X）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。
（√）9、对于架空输电线路而言，零序电抗小于正序电抗。
（X）10、电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）简答A1、什么是电流互感器的最大二次电流倍数？当电流互感器二次侧接有测量仪表时，对最大二次电流倍数有什么有求？为什么？答：在额定负载阻抗下，电流互感器二次可能出现的最大电流和二次额定电流的比值，称为最大二次电流倍数。
【官网指定】武汉大学电气工程学院考研参考书目（初试＋复试）
武汉大学电气工程学院的总评成绩按初试成绩60%，复试综合成绩40%加权；复试综合成绩按专业笔试成绩40%，面试成绩40%，外语听力口语成绩20%加权。
以下是东湖武大考研网整理收集的【官网指定】武汉大学电气工程学院考研参考书目（初试＋复试），如果考生有其他疑问，可以联系官网右侧的咨询老师。
初试考试科目及参考书目
906电路《电路》邱关源编，高等教育出版社
复试考试科目及参考书目
电气工程综合《电气工程基础》，陈慈宣主编，中国电力出版社《电力电子技术》，王兆安编，机械工业出版社《电机学》，辜承林编，华中科技大学出版社《工程电磁场》，杨宪章编，中国电力出版社
电气工程基础《电气工程基础》，陈慈宣主编，中国电力出版社
【专业课不再难】
专业课自主命题，信息少，没教材，真题难，怎么办？
武汉大学考研初试成绩占到总评成绩的50%～70%的成绩，其中专业课成绩占分比重最大，也是考生之间拉开差距的关键，东湖武大考研网推出专业课一对一通关班，一个对策解决初试专业课遇到的所有问题，你离武大只有一个通关班的距离！
文章摘自东湖武大考研网！。

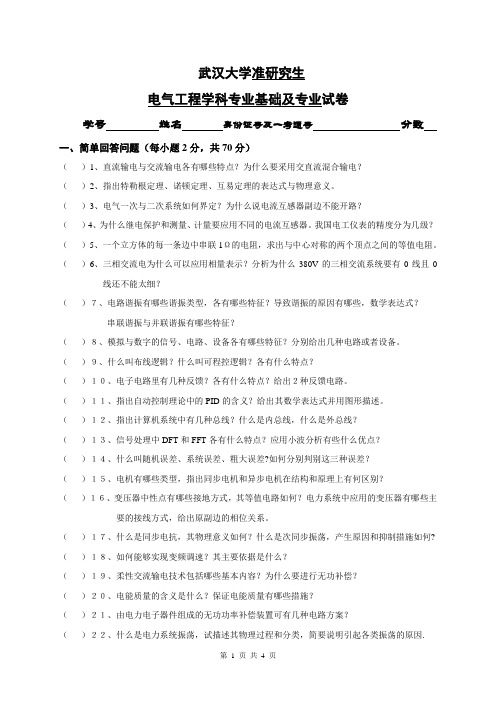

武准研究生电气工程学科专业基础及专业试卷学号姓名身份证号及一考通号分数一、简单回答问题（每小题2分，共70分）（）1、直流输电与交流输电各有哪些特点？为什么要采用交直流混合输电？（）2、指出特勒根定理、诺顿定理、互易定理的表达式与物理意义。
